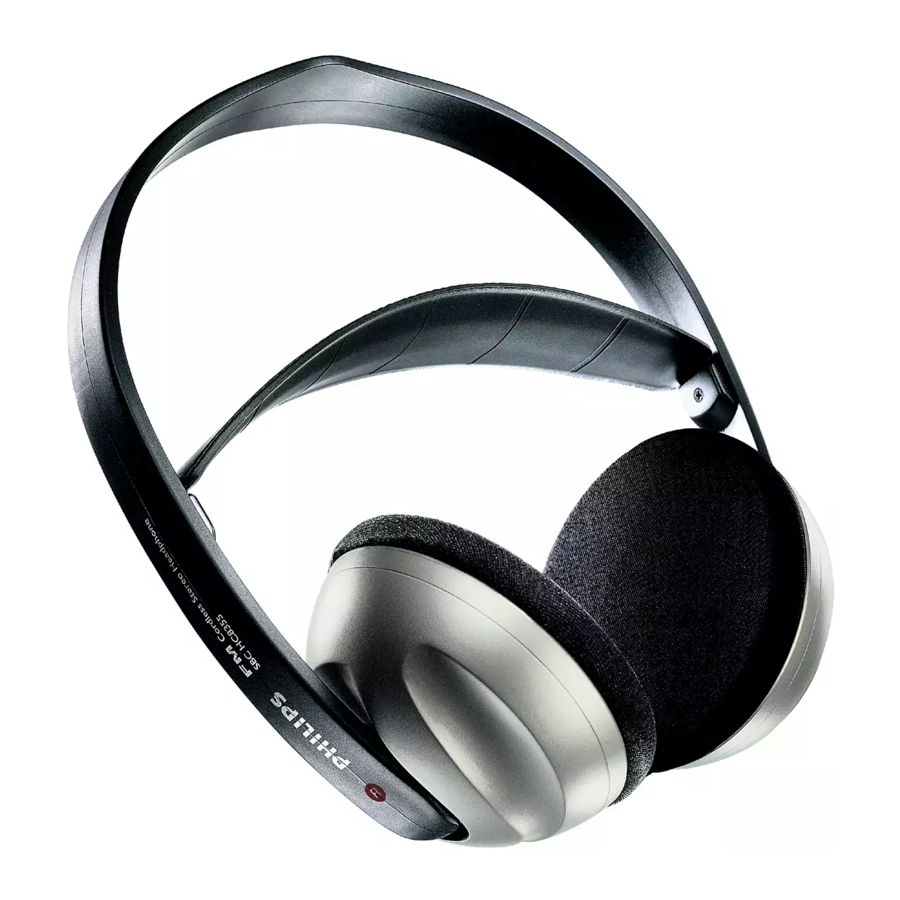

Philips HC8350 - bruksanvisning

Innhold

Innledning


Les disse instruksjonene. Alle sikkerhets- og driftsinstruksjoner bør leses før det trådløse hodetelefonanlegget tas i bruk.

Kontroller at spenningen som er angitt på adapterens typeskilt, samsvarer med den lokale nettspenningen før du kobler til strømnettet.

Ta ut batteriene fra hodetelefonens batterirom og koble adapteren fra strømnettet hvis anlegget ikke skal brukes over lengre tid.

Unngå brann- eller støtfare: Ikke utsett dette utstyret for fuktighet, regn, sand eller overdreven varme forårsaket av varmeutstyr eller direkte sollys.

Radioutstyr for trådløse lydapplikasjoner er ikke beskyttet mot forstyrrelser fra andre radiotjenester.

Generell informasjon


Før du bruker FM-hodetelefonene for første gang, må du sørge for at batteriene er fulladet i ca. 16 timer. Dette vil garantere lengre levetid for batteriene.

Fordeler med Philips' nyeste RF/FM-trådløsteknologi

Trådløs overføring
FM-senderen overfører stereolydsignalet fra lyd- eller videokilden til FM-hodetelefonene dine uten ledninger.

Bredt overføringsområde
FM-hodetelefonene dine kan motta signaler opptil 100 meter unna.

Høyfrekvent radiosystem
FM-hodetelefonsettet bruker en høy radiofrekvens som signalbærer, noe som sikrer et svært klart og skarpt mottak.

Automatisk på/av-indikator
FM-senderen slås automatisk på og begynner å sende når lydsignaler oppdages ved lydinngangen (rød LED). Når ingen lydsignaler oppdages, slås FM-senderen automatisk av etter noen minutter.

Oppladbart system
FM-senderen lader hodetelefonens innebygde oppladbare LR03/AAA NiCd-batterier. Bare plasser batteriene i senderens batterirom. Den grønne LED-en lyser under lading.

Enkel overføring
FM-hodetelefonene kan motta signaler fra senderen, selv gjennom barrierer som dører, vegger og vinduer.

Flere hodetelefoner med én sender
Et ekstra antall hodetelefoner og/eller trådløse høyttalere kan brukes med én enkelt sender hvis de:

  • opererer i 864 MHz-båndet
  • kan oppdage en 19 kHz pilot tone.

Se apparatets elektriske spesifikasjonsark for bekreftelse på kompatibilitet.

Pakkeinnhold

Dette FM-hodetelefonsystemet består av følgende tilbehør:

1 x SBC HC8352 FM-sender
1 x SBC HC8355 FM-hodetelefoner
1 x SBC CS030/00 12 volt / 200 mA AC/DC-adapter (for Storbritannia: SBC CS030/05 12 volt/200 mA AC/DC-adapter)
2 x oppladbare batterier LR03/AAA (NiCd), 550 mAh
1 x 3,5 mm plugg til 6,3 mm stereoadapterplugg
1 x antennerør

Sender

Pakkeinnhold – sender
(figur 1)

  1. Ladeindikator – den grønne LED-en lyser under lading. Helt flate batterier vil være fulladet etter ca. 16 timer.
  2. Strømindikator – lyser når lydsignaler oppdages ved lydinngangen.
  3. Laderom – bare plasser batteriene i senderens batterirom. Den grønne LED-en lyser under lading.
  4. DC-strøm – koble til 12 volt/200 mA AC/DC-adapteren
  5. 3,5 mm stereohodetelefoners lydinngang – kobler FM-senderen til en lydkilde
  6. Kanalbryter – velg en av 2 kanaler for best mottak. Vi anbefaler at du velger kanal 1 som førstevalg.
  7. Kontrollplate

Hodetelefoner

Pakkeinnhold – hodetelefoner
(figur 2)

  1. Strømindikasjon – lyser når den er i bruk.
  2. Strøm på/av – skyv bryteren til på- eller av-posisjon for å slå hodetelefonene på/av.
  3. Batterirom – fjern øreputen, ta ut batteriene og legg dem i senderens laderom for lading.
  4. Volum – juster volumet til ønsket lyttenivå.
  5. Tuning – vri på tuninghjulet til signalet er på sitt klareste.

Installasjon

Senderens strømforsyning


Bruk bare Philips SBC C S030/00 12 volt/200 mA AC/DC-adapter. (For Storbritannia, bruk bare Philips SBC CS030/05)

  1. Kontroller at adapterens nominelle spenning samsvarer med nettspenningen.
  2. Koble DC-kontakten på AC/DC-adapteren til 12 volt DC-strøminngangskontakten på baksiden av senderen.
  3. Koble 12 volt/200 mA AC/DC-adapteren til stikkontakten.
    • Koble alltid fra AC/DC-adapteren hvis senderen ikke skal brukes over lengre tid.
  4. Sett antennerøret inn i hullet på toppen av senderen. Pass på at ledningen som henger ut av hullet, føres inn i antennerøret.
    • Korrekt installasjon av antennerøret vil forbedre overføringsrekkevidden.

Hodetelefonens strømforsyning


Bruk bare oppladbare LR03/AAA NiC d-batterier (helst Philips).
Ikke bruk NiMH-batterier eller alkaliske batterier, da disse kan skade det trådløse FM-anlegget ditt!

  1. Kontroller at strømknappen på FM-hodetelefonene er i på-posisjon.
  2. For å lade hodetelefonenes innebygde oppladbare LR03/AAA NiCd-batterier, åpne hodetelefonens batterirom. Ta ut batteriene og legg dem i senderens laderom for lading.

advarsel Merknader:
Helt flate batterier trenger ca. 16 timer for å lades opp.
Ta alltid ut batteriene hvis hodetelefonene ikke skal brukes over lengre tid.

Batterier inneholder kjemiske stoffer, så de bør avhendes på riktig måte.

Utskifting av hodetelefonbatteri

Installasjon – utskifting av hodetelefonbatteri
(figur 3)


Bruk bare oppladbare LR03/AAA NiC d-batterier (helst Philips).

Ikke bruk NiMH-batterier eller alkaliske batterier, da disse kan skade det trådløse FM-anlegget ditt!

  1. Fjern øreputene.
  2. Ta ut batteriene og kast dem på riktig måte.
  3. Sett inn nye batterier. Bruk bare LR03/AAA NiCd-batterier (helst Philips).
  4. Kontroller at batteriene er satt inn riktig som angitt med de graverte symbolene i batterirommet.
  5. Sett øreputene tilbake på øreklokkene.

Lydtilkoblinger


Før du bruker FM-hodetelefonene for første gang, må du sørge for at batteriene er fulladet i ca. 16 timer. Dette vil garantere lengre levetid for batteriene.

Koble FM-senderen til en hodetelefonutgang på en lydkilde

Lydtilkoblinger – koble til FM-senderen
(figur 4)

  1. Koble 3,5 mm stereopluggen på stereolydkabelen til hodetelefonutgangen på en lydkilde, for eksempel TV, HiFi eller PC.
    • Hvis lydkilden din har en 6,3 mm hodetelefonutgang, bruker du den medfølgende 3,5 mm til 6,3 mm stereoadapterpluggen.
  2. Slå på lydkilden og øk volumet på lydkilden forsiktig. Den røde strømindikasjons-LED-en på senderen lyser hvis den mottar et lydsignal.
  3. Slå på hodetelefonene. Du kan høre en hvesende lyd gjennom hodetelefonene hvis hodetelefonene ennå ikke er riktig innstilt på senderen.
  4. For å stille inn, vri på tuninghjulet til signalet er på sitt klareste.
  5. Juster volumet til ønsket nivå med hodetelefonenes volumkontroll.

Grunnleggende bruk

Når FM-senderen er koblet til en hodetelefonutgang på en lydkilde.

  1. Slå på lydkilden og øk volumet på lydkilden forsiktig. Den røde strømindikasjons-LED-en på senderen lyser hvis den mottar et lydsignal.
  2. Slå på hodetelefonene. Du kan høre en hvesende lyd gjennom hodetelefonene hvis hodetelefonene ennå ikke er riktig innstilt på senderen.
  3. For å stille inn, vri på tuninghjulet til signalet er på sitt klareste.
  4. Juster volumet til ønsket nivå med hodetelefonenes volumkontroll.

Feilsøking

Hvis det oppstår en feil, må du først kontrollere punktene nedenfor før du tar apparatet til reparasjon.
Hvis du ikke kan løse et problem ved å følge disse tipsene, kan du kontakte forhandleren eller servicesenteret.


Du må under ingen omstendigheter prøve å reparere apparatet selv, da dette vil ugyldiggjøre garantien.

Problem Løsning
Ingen lyd Kontroller at AC/DC-adapteren er satt helt inn i stikkontakten, og at DC-kontakten er satt riktig inn i 12 volt DC-inngangskontakten på baksiden av senderen.
Kontroller at hodetelefonenes på/av-bryter er i på-posisjon.
Hodetelefonbatteriene er i ferd med å gå tomme. Fjern øreputene. Ta ut batteriene og legg dem i senderens laderom for lading. (Se Hodetelefonens strømforsyning)
Kontroller at lydkilden er slått på og innstilt på en kanal med lyd.
Volumet er ikke justert. Juster volumet på lydkilden/hodetelefonene til et høyere nivå.
Juster hodetelefonenes tuningfrekvens. Vri på tuninghjulet til signalet er på sitt klareste.
Bruk HC8352-senderen. Noen sendere som allerede er innebygd i annet utstyr, er kanskje ikke kompatible med HC8355-hodetelefonene på grunn av den avanserte teknologien som brukes i HC8355-hodetelefonene.
Forvrengt lyd Juster hodetelefonenes tuningfrekvens. Vri på tuninghjulet til signalet er på sitt klareste.
Juster senderens frekvens. Velg en av de 2 kanalene på senderen. Juster deretter hodetelefonenes frekvens ved å vri på tuninghjulet til signalet er på sitt klareste.
Hodetelefonbatteriene er i ferd med å gå tomme. Fjern øreputene. Ta ut batteriene og legg dem i senderens laderom for lading. (Se Hodetelefonens strømforsyning)
Kontroller at volumet på lydkilden/hodetelefonene ikke er satt på et for høyt nivå. Reduser volumet.
Avstanden fra senderen er for stor. Flytt deg nærmere senderen.
Forstyrrelser fra lysstoffrør/andre radiokilder. Flytt senderen eller hodetelefonene et annet sted/endre senderens kanal.
Bruk HC8352-senderen. Noen sendere som allerede er innebygd i annet utstyr, er kanskje ikke kompatible med HC8355-hodetelefonene på grunn av den avanserte teknologien som brukes i HC8355-hodetelefonene.
Vedlikehold Hvis hodetelefonene ikke skal brukes på lenge, må du ta ut batteriene for å unngå lekkasje og korrosjon.
Bytt bare ut batteriene med LR03/AAA NiCd-batterier (helst Philips).
Ikke la hodetelefonene ligge i nærheten av varmekilder. Ikke utsett dem for direkte sollys, overdreven støv, fuktighet, regn eller noen form for mekanisk støt.
Ikke bruk alkohol, fortynningsmiddel eller petroleumsbaserte stoffer til å rengjøre hodetelefonene eller senderen. Bruk en lett fuktet pusseskinnklut til å rengjøre huset.
Ikke bruk rengjøringsmidler som inneholder alkohol, sprit, ammoniakk eller slipemidler, da disse kan skade huset.

Hørselssikkerhet!
Kontinuerlig bruk ved høyt volum kan skade hørselen din permanent.

Spesifikasjoner

System: Radiofrekvens (RF)
Bærefrekvens:
(Sender HC8352) 		Kanal 1: 863,5 MHz
Kanal 2: 864,5 MHz
Bærefrekvens:
(Hodetelefon HC8355) 		863,2 til 864,7 MHz (Manuell tuning)
Modulasjon: Frekvensmodulasjon (FM)
Utstrålt utgangseffekt: < 10 m watt
Effektiv overføringsrekkevidde: opptil 100 meter, omnidireksjonell (360°)
Inngangsnivå: 200 mVrms (1 kHz sinusbølge)
Strømforsyningssender: 12 volt / 200 mA DC, senter positiv
Strømforsyning hodetelefoner: 2 x LR03 (AAA)-batterier (NiCd)
Frekvensområde (Hodetelefoner): 10–19 000 Hz
Signal/støy-forhold: > 55 dB (1 kHz sinusbølge, A-vektet)
Forvrengning: < 0,5 % THD
Kanalseparasjon: > 30 dB
