Manuali i Philips HC8350

Hyrje

Lexoni këto udhëzime. Të gjitha udhëzimet e sigurisë dhe të funksionimit duhet të lexohen para përdorimit të sistemit të kufjeve pa tel.

Kontrolloni nëse voltazhi i treguar në pllakën e tipit të përshtatësit korrespondon me voltazhin lokal të rrjetit elektrik përpara se të lidheni me burimin kryesor të energjisë.

Hiqni bateritë nga ndarja e baterive të kufjeve dhe shkëputeni përshtatësin nga rrjeti elektrik nëse sistemi nuk është në përdorim për një periudhë të gjatë.

Parandaloni rrezikun e zjarrit ose goditjes: mos e ekspozoni këtë pajisje ndaj lagështisë, shiut, rërës ose nxehtësisë së tepërt të shkaktuar nga pajisjet e ngrohjes ose rrezet e diellit direkte.

Pajisjet radio për aplikime audio pa tel nuk janë të mbrojtura nga ndërhyrjet nga shërbime të tjera radio.

Informacion i përgjithshëm

Përpara se të përdorni kufjet FM për herë të parë, ju lutemi sigurohuni që bateritë të jenë plotësisht të karikuara për rreth 16 orë. Kjo do të garantojë një jetëgjatësi më të gjatë të baterive.

Përfitimet e teknologjisë së fundit RF/FM pa tel të Philips

Transmetim pa tel
Transmetuesi FM transmeton sinjalin audio stereo nga burimi juaj audio ose video në kufjet tuaja FM pa tela.

Gama e gjerë e transmetimit
Kufjet tuaja FM mund të marrin sinjale deri në 100 metra larg.

Sistem radio me frekuencë të lartë
Kompleti i kufjeve FM përdor një frekuencë të lartë radio si bartës sinjali, duke siguruar një pritje shumë të qartë dhe të mprehtë.

Tregues automatik i ndezjes/fikjes së energjisë
Transmetuesi FM ndizet automatikisht dhe fillon të transmetojë kur sinjalet audio zbulohen në hyrjen audio (LED e kuqe). Kur nuk zbulohen sinjale audio, transmetuesi FM fiket automatikisht pas disa minutash.

Sistem i rikarikueshëm
Transmetuesi FM rikarikon bateritë LR03/ AAA NiCd të rikarikueshme të integruara të kufjeve. Thjesht vendosni bateritë në ndarjen e baterive të transmetuesit. LED jeshile ndizet gjatë karikimit.

Transmetim i lehtë
Kufjet FM janë në gjendje të marrin sinjale nga transmetuesi, madje edhe përmes pengesave të tilla si dyer, mure dhe dritare.

Kufje të shumta me një transmetues
Një numër shtesë kufjesh dhe/ose altoparlantësh pa tel mund të përdoren me një transmetues të vetëm nëse ata:

• funksionojnë në brezin 864 MHz
• mund të zbulojnë një ton pilot 19 kHz.

Ju lutemi konsultohuni me fletët e specifikimeve elektrike të pajisjes për konfirmim mbi pajtueshmërinë.

Përmbajtja e kompletit

Ky sistem kufjesh FM përbëhet nga aksesorët e mëposhtëm:

1 x transmetues FM SBC HC8352
1 x kufje FM SBC HC8355
1 x përshtatës AC/DC SBC CS030/00 12Volt / 200mA (për MB: përshtatës AC/DC SBC CS030/05 12 Volt/ 200 mA)
2 x bateri të rikarikueshme LR03/AAA(NiCd), 550 mAh
1 x prizë 3,5 mm në prizë përshtatëse stereo 6,3 mm
1 x tub antene

Transmetuesi

(figura 1)

1. Treguesi i rikarikimit — LED jeshile ndizet gjatë rikarikimit. Bateritë plotësisht të shkarkuara do të karikohen plotësisht pas rreth 16 orësh.
2. Treguesi i energjisë — ndizet kur sinjalet audio zbulohen në hyrjen audio.
3. Ndaja e rikarikimit — thjesht vendosni bateritë në ndarjen e baterive të transmetuesit. LED jeshile ndizet gjatë rikarikimit.
4. Energjia DC — lidheni me përshtatësin AC/DC 12 Volt/ 200 mA
5. Hyrja audio stereo 3,5 mm — lidh transmetuesin tuaj FM me një burim audio
6. Çelësi i kanalit — zgjidhni një nga 2 kanalet për marrjen më të mirë. Ju këshillojmë të zgjidhni kanalin 1 si një opsion të parë.
7. Pllaka e kontrollit

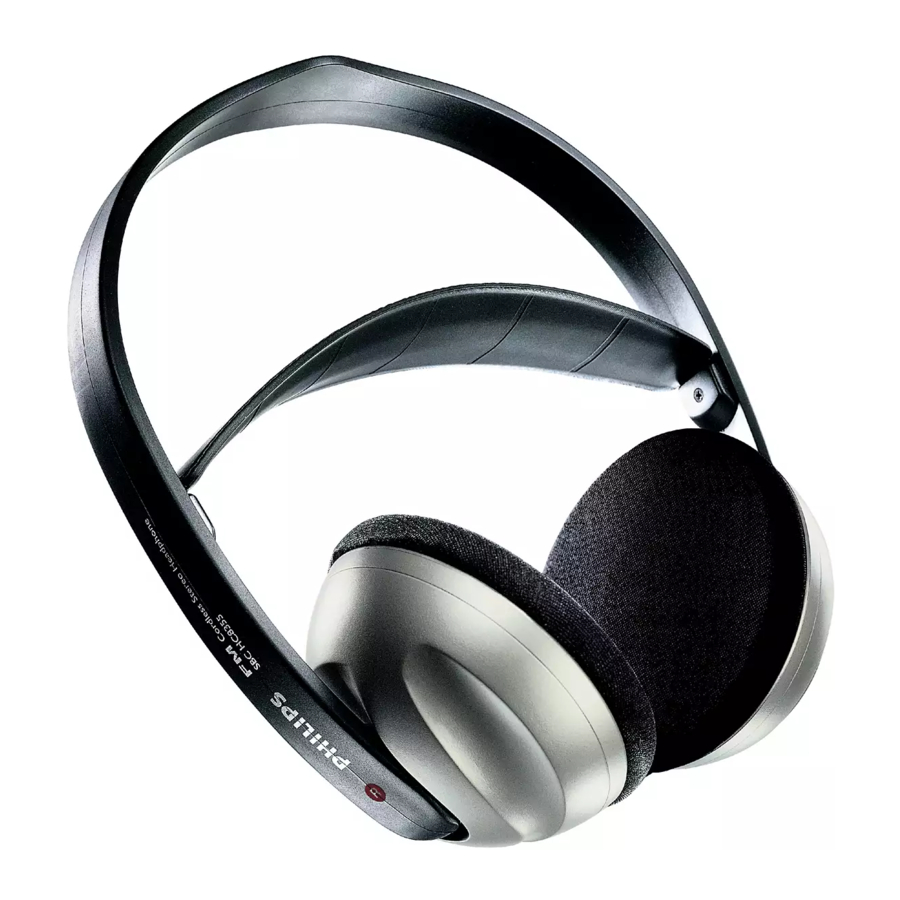

Kufjet

(figura 2)

8. Treguesi i energjisë — ndizet kur është në përdorim.
9. Ndiz/Fik — rrëshqitni çelësin në pozicionin e ndezur ose të fikur për të ndezur/fikur kufjet.
10. BNdarja e baterisë — hiqi jastëkët e veshëve, nxirrni bateritë dhe vendosini ato në ndarjen e rikarikimit të transmetuesit për rikarikim.
11. Vëllimi — rregulloni vëllimin në nivelin e dëshiruar të dëgjimit.
12. Akordimi — rrotulloni rrotën e akordimit derisa sinjali të jetë në gjendjen më të qartë.

Instalimi

Furnizimi me energji i transmetuesit

Përdorni vetëm përshtatësin Philips SBC C S030/00 12 Volt/200 mA AC /DC. (Për MB, përdorni vetëm Philips SBC CS030/05)

1. Sigurohuni që voltazhi i vlerësuar i përshtatësit korrespondon me voltazhin e prizës së rrjetit elektrik.
2. Lidhni lidhësin DC të përshtatësit AC/DC me lidhësin e hyrjes së energjisë 12 Volt DC që ndodhet në pjesën e pasme të transmetuesit.
3. Lidhni përshtatësin AC/DC 12 Volt/200 mA me prizën e rrjetit elektrik.
   • Gjithmonë shkëputni përshtatësin AC/DC nëse transmetuesi nuk do të përdoret për një periudhë të gjatë kohore.
4. Futeni tubin e antenës në vrimën që ndodhet në pjesën e sipërme të transmetuesit. Sigurohuni që teli që varet nga ajo vrimë të drejtohet në tubin e antenës.
   • Instalimi i tubit të antenës në mënyrë korrekte, do të përmirësojë gamën e transmetimit.

Furnizimi me energji i kufjeve

Përdorni vetëm bateri të rikarikueshme LR03/AAA NiC d (mundësisht Philips).
Mos përdorni bateri NiMH ose bateri alkaline pasi këto mund të dëmtojnë sistemin tuaj pa tel FM!

1. Kontrolloni nëse butoni i energjisë i kufjeve FM është në pozicionin e ndezur.
2. Për të rikarikuar bateritë LR03/AAA NiCd të rikarikueshme të integruara të kufjeve, hapni ndarjen e baterive të kufjeve. Nxirrni bateritë dhe vendosini ato në ndarjen e rikarikimit të transmetuesit për rikarikim.

Shënime:
Bateritë plotësisht të shkarkuara kanë nevojë për afërsisht 16 orë për t'u rikarikuar.
Gjithmonë hiqni bateritë nëse kufjet nuk do të përdoren për një periudhë të gjatë kohore.

Bateritë përmbajnë substanca kimike, prandaj ato duhet të hidhen siç duhet.

Zëvendësimi i baterisë së kufjeve

(figura 3)

Përdorni vetëm bateri të rikarikueshme LR03/AAA NiC d (mundësisht Philips).

Mos përdorni bateri NiMH ose bateri alkaline pasi këto mund të dëmtojnë sistemin tuaj pa tel FM!

1. Hiqni jastëkët e veshëve.
2. Nxirrni bateritë dhe hidhni ato siç duhet.
3. Vendosni bateri të reja. Përdorni vetëm bateri LR03/AAA NiCd (mundësisht Philips).
4. Sigurohuni që bateritë të jenë futur saktë siç tregohet nga simbolet e gdhendura në ndarjen e baterisë.
5. Vendosni përsëri jastëkët e veshëve në guaskën e veshit.

Lidhjet audio

Përpara se të përdorni kufjet FM për herë të parë, ju lutemi sigurohuni që bateritë të jenë plotësisht të karikuara për rreth 16 orë. Kjo do të garantojë një jetëgjatësi më të gjatë të baterive.

Lidhja e transmetuesit FM me një dalje kufjesh të një burimi audio

(figura 4)

1. Lidhni prizën stereo 3,5 mm të kabllit audio stereo me daljen e kufjeve të një burimi audio, të tilla si TV, HiFi ose PC.
   • Në rast se burimi juaj audio ka një dalje kufjesh 6,3 mm, përdorni prizën përshtatëse stereo 3,5 mm në 6,3 mm të furnizuar.
2. Ndezni burimin tuaj audio dhe rrisni me kujdes volumin e burimit audio. LED e kuqe e treguesit të energjisë së transmetuesit ndizet nëse merr një sinjal audio.
3. Ndezni kufjet. Mund të dëgjoni një zhurmë përmes kufjeve nëse kufjet nuk janë akorduar ende siç duhet në transmetues.
4. Për t'u akorduar, rrotulloni rrotën e akordimit derisa sinjali të jetë në gjendjen më të qartë.
5. Rregulloni volumin në nivelin e dëshiruar me kontrollin e volumit të kufjeve.

Funksionimi bazë

Kur transmetuesi FM është i lidhur me një dalje kufjesh të një burimi audio.

1. Ndezni burimin tuaj audio dhe rrisni me kujdes volumin e burimit audio. LED e kuqe e treguesit të energjisë së transmetuesit ndizet nëse merr një sinjal audio.
2. Ndezni kufjet. Mund të dëgjoni një zhurmë përmes kufjeve nëse kufjet nuk janë akorduar ende siç duhet në transmetues.
3. Për t'u akorduar, rrotulloni rrotën e akordimit derisa sinjali të jetë në gjendjen më të qartë.
4. Rregulloni volumin në nivelin e dëshiruar me kontrollin e volumit të kufjeve.

Zgjidhja e problemeve

Nëse ndodh një defekt, kontrolloni fillimisht pikat e listuara më poshtë përpara se ta çoni kompletin për riparim.
Nëse nuk jeni në gjendje të rregulloni një problem duke ndjekur këto këshilla, konsultohuni me shitësin ose qendrën tuaj të shërbimit.

Në asnjë rrethanë nuk duhet të përpiqeni ta riparoni vetë kompletin, pasi kjo do të zhvleftësonte garancinë.

Siguria e dëgjimit!
Përdorimi i vazhdueshëm me një volum të lartë mund të dëmtojë përgjithmonë dëgjimin tuaj.

Specifikimet
