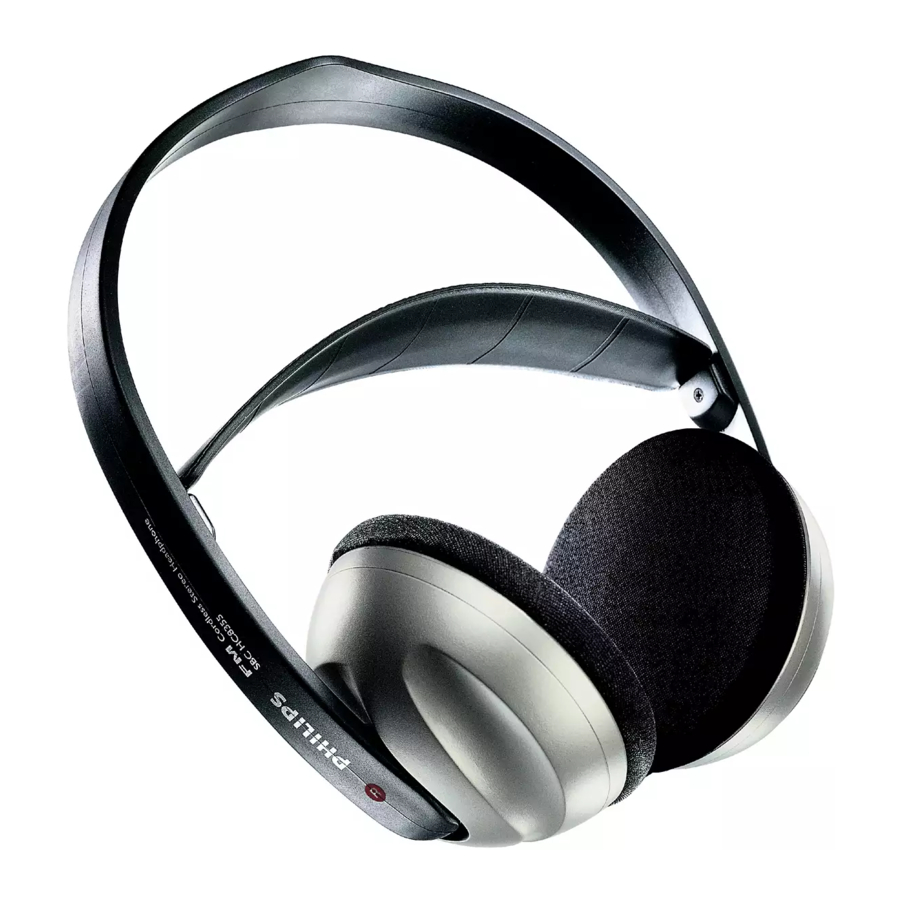

Philips HC8350 qo'llanmasi

Mundarija

Kirish


Ushbu ko'rsatmalarni o'qing. Simsiz eshitish vositasi tizimidan foydalanishdan oldin barcha xavfsizlik va foydalanish ko'rsatmalarini o'qib chiqish kerak.

Elektr ta'minotiga ulashdan oldin adapterning turdagi plastinkasida ko'rsatilgan kuchlanish mahalliy elektr tarmog'i kuchlanishiga mos kelishini tekshiring.

Agar tizim uzoq vaqt davomida ishlatilmasa, eshitish vositasining batareya bo'linmasidan batareyalarni chiqarib oling va adapterning elektr tarmog'idan uzing.

Yong'in yoki zarba xavfini oldini oling: ushbu uskunani namlik, yomg'ir, qum yoki isitish uskunalari yoki to'g'ridan-to'g'ri quyosh nuri ta'sirida haddan tashqari issiqlikka duchor qilmang.

Simsiz audio ilovalari uchun radio uskunalari boshqa radio xizmatlaridan keladigan shovqinlardan himoyalanmagan.

Umumiy ma'lumot


FM eshitish vositasidan birinchi marta foydalanishdan oldin, batareyalar taxminan 16 soat davomida to'liq zaryadlanganligiga ishonch hosil qiling. Bu batareyalarning uzoqroq ishlash muddatini kafolatlaydi.

Philips kompaniyasining so'nggi RF/FM simsiz texnologiyasining afzalliklari

Simsiz uzatish
FM transmitteri stereo audio signalini audio yoki video manbangizdan FM eshitish vositasiga simlarsiz uzatadi.

Keng uzatish diapazoni
Sizning FM eshitish vositangiz 100 metrgacha bo'lgan signallarni qabul qilishi mumkin.

Yuqori chastotali radio tizimi
FM eshitish vositasi to'plami signal tashuvchisi sifatida yuqori radio chastotasidan foydalanadi va juda aniq, o'tkir qabul qilishni ta'minlaydi.

Avtomatik quvvatni yoqish/o'chirish indikatori
FM transmitteri avtomatik ravishda yoqiladi va audio kirishda audio signallari aniqlanganda uzatishni boshlaydi (qizil LED). Audio signallari aniqlanmaganda, FM transmitteri bir necha daqiqadan so'ng avtomatik ravishda o'chadi.

Qayta zaryadlanuvchi tizim
FM transmitteri eshitish vositasining o'rnatilgan qayta zaryadlanuvchi LR03/ AAA NiCd batareyalarini zaryadlaydi. Batareyalarni transmitterning batareya bo'linmasiga joylashtiring. Zaryadlash vaqtida yashil LED yonadi.

Oson uzatish
FM eshitish vositasi transmitterdan signallarni, hatto eshiklar, devorlar va derazalar kabi to'siqlar orqali ham qabul qila oladi.

Bitta transmitter bilan bir nechta eshitish vositalari
Agar ular qo'shimcha eshitish vositalari va/yoki simsiz karnaylar bitta transmitter bilan ishlatilishi mumkin:

  • 864 MHz diapazonida ishlaydi
  • 19 kHz pilot tonini aniqlay oladi.

Moslikni tasdiqlash uchun iltimos, asbobning elektr spetsifikatsiyasi varaqalariga murojaat qiling.

To'plam tarkibi

Ushbu FM eshitish vositasi tizimi quyidagi aksessuarlardan iborat:

1 x SBC HC8352 FM transmitteri
1 x SBC HC8355 FM eshitish vositasi
1 x SBC CS030/00 12Volt / 200mA AC/DC adapteri (Buyuk Britaniya uchun: SBC CS030/05 12 Volt/ 200 mA AC/DC adapteri)
2 x qayta zaryadlanuvchi batareyalar LR03/AAA(NiCd), 550 mAh
1 x 3,5 mm vilkadan 6,3 mm stereo adapter vilkasiga
1 x antenna trubkasi

Transmitter

To'plam tarkibi - Transmitter
(1-rasm)

  1. Qayta zaryadlash indikatori — qayta zaryadlash vaqtida yashil LED yonadi. Butunlay tekis batareyalar taxminan 16 soatdan keyin to'liq zaryadlanadi.
  2. Quvvat indikatori — audio kirishda audio signallari aniqlanganda yonadi.
  3. Qayta zaryadlash bo'linmasi — batareyalarni transmitterning batareya bo'linmasiga joylashtiring. Qayta zaryadlash vaqtida yashil LED yonadi.
  4. DC quvvati — 12 Volt/ 200 mA AC/DC adapterga ulang
  5. 3,5 mm stereo eshitish vositasi audio kirishi — FM transmitteringizni audio manbaga ulaydi
  6. Kanal kaliti — eng yaxshi qabul qilish uchun 2 ta kanaldan birini tanlang. Sizga birinchi variant sifatida 1-kanalni tanlashni maslahat beramiz.
  7. Boshqaruvlar paneli

Eshitish vositasi

To'plam tarkibi - Eshitish vositasi
(2-rasm)

  1. Quvvat indikatori — ishlatilganda yonadi.
  2. Quvvatni yoqish/o'chirish — eshitish vositasini yoqish/o'chirish uchun kalitni yoqish yoki o'chirish holatiga o'tkazing.
  3. Batareya bo'linmasi — quloq yostig'ini olib tashlang, batareyalarni chiqarib oling va ularni zaryadlash uchun transmitterning zaryadlash bo'linmasiga joylashtiring.
  4. Ovoz balandligi — ovoz balandligini o'zingiz xohlagan tinglash darajasiga sozlang.
  5. Sozlash — signal eng aniq bo'lgunga qadar sozlash g'ildiragini aylantiring.

O'rnatish

Transmitterning elektr ta'minoti


Faqat Philips SBC C S030/00 12 Volt/200 mA AC /DC adapteridan foydalaning. (Buyuk Britaniya uchun faqat Philips SBC CS030/05 dan foydalaning)

  1. Adapterning nominal kuchlanishi elektr rozetkasi kuchlanishiga mos kelishiga ishonch hosil qiling.
  2. AC/DC adapterining DC ulagichini transmitterning orqa tomonida joylashgan 12 Volt DC quvvat kiritish ulagichiga ulang.
  3. 12 Volt/200 mA AC/DC adapterini elektr rozetkasiga ulang.
    • Agar transmitter uzoq vaqt davomida ishlatilmasa, har doim AC/DC adapterini uzing.
  4. Antenna trubkasini transmitterning yuqori qismida joylashgan teshikka joylashtiring. Ushbu teshikdan osilgan simning antenna trubkasida yo'naltirilganligiga ishonch hosil qiling.
    • Antenna trubkasini to'g'ri o'rnatish uzatish diapazonini yaxshilaydi.

Eshitish vositasining elektr ta'minoti


Faqat qayta zaryadlanuvchi LR03/AAA NiC d batareyalaridan foydalaning (afzalroq Philips).
NiMH batareyalari yoki ishqoriy batareyalardan foydalanmang, chunki ular sizning FM simsiz tizimingizga zarar etkazishi mumkin!

  1. FM eshitish vositasining quvvat tugmasi yoqilgan holatda ekanligini tekshiring.
  2. Eshitish vositasining o'rnatilgan qayta zaryadlanuvchi LR03/AAA NiCd batareyalarini zaryadlash uchun eshitish vositasining batareya bo'linmasini oching. Batareyalarni chiqarib oling va ularni zaryadlash uchun transmitterning zaryadlash bo'linmasiga joylashtiring.

ogohlantirish Eslatmalar:
Butunlay tekis batareyalarni zaryadlash uchun taxminan 16 soat kerak bo'ladi.
Agar eshitish vositasi uzoq vaqt davomida ishlatilmasa, batareyalarni har doim chiqarib oling.

Batareyalarda kimyoviy moddalar mavjud, shuning uchun ularni to'g'ri yo'q qilish kerak.

Eshitish vositasining batareyasini almashtirish

O'rnatish - Eshitish vositasining batareyasini almashtirish
(3-rasm)


Faqat qayta zaryadlanuvchi LR03/AAA NiC d batareyalaridan foydalaning (afzalroq Philips).

NiMH batareyalari yoki ishqoriy batareyalardan foydalanmang, chunki ular sizning FM simsiz tizimingizga zarar etkazishi mumkin!

  1. Quloq yostiqchalarini olib tashlang.
  2. Batareyalarni chiqarib oling va ularni to'g'ri yo'q qiling.
  3. Yangi batareyalarni joylashtiring. Faqat LR03/AAA NiCd batareyalaridan foydalaning (afzalroq Philips).
  4. Batareyalar batareya bo'linmasidagi o'yilgan belgilar bilan ko'rsatilganidek to'g'ri joylashtirilganligiga ishonch hosil qiling.
  5. Quloq yostiqchalarini quloq qopqog'iga qaytaring.

Audio ulanishlar


FM eshitish vositasidan birinchi marta foydalanishdan oldin, batareyalar taxminan 16 soat davomida to'liq zaryadlanganligiga ishonch hosil qiling. Bu batareyalarning uzoqroq ishlash muddatini kafolatlaydi.

FM transmitterini audio manbaning eshitish vositasi chiqishiga ulash

Audio ulanishlar - FM transmitterini ulash
(4-rasm)

  1. Stereo audio kabelining 3,5 mm stereo vilkasini TV, HiFi yoki kompyuter kabi audio manbaning eshitish vositasi chiqishiga ulang.
    • Agar audio manbangizda 6,3 mm eshitish vositasi chiqishi bo'lsa, taqdim etilgan 3,5 mm dan 6,3 mm gacha stereo adapter vilkasidan foydalaning.
  2. Audio manbangizni yoqing va audio manbaning ovoz balandligini ehtiyotkorlik bilan oshiring. Agar audio signalni qabul qilsa, transmitterning qizil quvvat ko'rsatkichi LEDi yonadi.
  3. Eshitish vositasini yoqing. Agar eshitish vositasi transmitterga to'g'ri sozlangan bo'lmasa, siz eshitish vositasi orqali xirillagan ovozni eshitishingiz mumkin.
  4. Sozlash uchun signal eng aniq bo'lgunga qadar sozlash g'ildiragini aylantiring.
  5. Eshitish vositasining ovoz balandligini boshqarish yordamida ovoz balandligini kerakli darajaga sozlang.

Asosiy operatsiya

FM transmitteri audio manbaning eshitish vositasi chiqishiga ulanganida.

  1. Audio manbangizni yoqing va audio manbaning ovoz balandligini ehtiyotkorlik bilan oshiring. Agar audio signalni qabul qilsa, transmitterning qizil quvvat ko'rsatkichi LEDi yonadi.
  2. Eshitish vositasini yoqing. Agar eshitish vositasi transmitterga to'g'ri sozlangan bo'lmasa, siz eshitish vositasi orqali xirillagan ovozni eshitishingiz mumkin.
  3. Sozlash uchun signal eng aniq bo'lgunga qadar sozlash g'ildiragini aylantiring.
  4. Eshitish vositasining ovoz balandligini boshqarish yordamida ovoz balandligini kerakli darajaga sozlang.

Muammolarni bartaraf etish

Agar nosozlik yuzaga kelsa, ta'mirlash uchun to'plamni olib borishdan oldin avval quyida keltirilgan punktlarni tekshiring.
Agar siz ushbu maslahatlarga amal qilib muammoni hal qila olmasangiz, sotuvchingiz yoki xizmat ko'rsatish markaziga murojaat qiling.


Hech qanday holatda ham to'plamni o'zingiz ta'mirlashga urinmang, chunki bu kafolatni bekor qiladi.

Muammo Yechim
Ovoz yo'q AC/DC adapteri AC rozetkasiga to'liq kiritilganligini va uning DC ulagichi transmitterning orqa tomonida joylashgan 12 Volt DC kirish ulagichiga to'g'ri kiritilganligini tekshiring.
Eshitish vositasining yoqish/o'chirish kaliti yoqilgan holatda ekanligini tekshiring.
Eshitish vositasining batareyalari kam quvvatda. Quloq yostiqchalarini olib tashlang. Batareyalarni chiqarib oling va ularni zaryadlash uchun transmitterning zaryadlash bo'linmasiga joylashtiring. (Eshitish vositasining elektr ta'minotiga qarang)
Audio manbaning yoqilganligini va audio bilan kanalga sozlanganligini tekshiring.
Ovoz balandligi sozlanmagan. Audio manba/eshitish vositasidagi ovoz balandligini yuqori darajaga sozlang.
Eshitish vositasining sozlash chastotasini sozlang. Signal eng aniq bo'lgunga qadar sozlash g'ildiragini aylantiring.
HC8352 transmitteridan foydalaning. Boshqa uskunaga allaqachon o'rnatilgan ba'zi transmitterlar HC8355 eshitish vositasida ishlatiladigan ilg'or texnologiyalar tufayli HC8355 eshitish vositasi bilan mos kelmasligi mumkin.
Buzilgan ovoz Eshitish vositasining sozlash chastotasini sozlang. Signal eng aniq bo'lgunga qadar sozlash g'ildiragini aylantiring.
Transmitterning chastotasini sozlang. Transmitterning 2 ta kanalidan birini tanlang. Keyin signal eng aniq bo'lgunga qadar sozlash g'ildiragini aylantirib, eshitish vositasining chastotasini sozlang.
Eshitish vositasining batareyalari kam quvvatda. Quloq yostiqchalarini olib tashlang. Batareyalarni chiqarib oling va ularni zaryadlash uchun transmitterning zaryadlash bo'linmasiga joylashtiring. (Eshitish vositasining elektr ta'minotiga qarang)
Audio manba/eshitish vositasidagi ovoz balandligi juda yuqori darajada o'rnatilmaganligini tekshiring. Ovoz balandligini kamaytiring.
Transmitterdan masofa juda katta. Transmitterga yaqinroq boring.
Fluoresan lampalar/boshqa radio manbalaridan keladigan shovqin. Transmitterni yoki eshitish vositasini boshqa joyga ko'chiring/transmitterning kanalini o'zgartiring.
HC8352 transmitteridan foydalaning. Boshqa uskunaga allaqachon o'rnatilgan ba'zi transmitterlar HC8355 eshitish vositasida ishlatiladigan ilg'or texnologiyalar tufayli HC8355 eshitish vositasi bilan mos kelmasligi mumkin.
Xizmat ko'rsatish Agar eshitish vositasi uzoq vaqt davomida ishlatilmasa, oqish va korroziyani oldini olish uchun batareyalarni chiqarib oling.
Faqat LR03/AAA NiCd batareyalari bilan batareyalarni almashtiring (afzalroq Philips).
Eshitish vositasini issiqlik manbalari yaqinida qoldirmang. To'g'ridan-to'g'ri quyosh nuriga, haddan tashqari changga, namlikka, yomg'irga yoki har qanday mexanik zarbaga ta'sir qilmang.
Eshitish vositasi yoki transmitterni tozalash uchun spirtli ichimlik, tiner yoki neftga asoslangan moddalardan foydalanmang. Korpusni tozalash uchun ozgina namlangan zamsh matodan foydalaning.
Spirt, spirtli ichimliklar, ammiak yoki abraziv moddalarni o'z ichiga olgan tozalash vositalaridan foydalanmang, chunki ular korpusga zarar etkazishi mumkin.

Eshitish xavfsizligi!
Yuqori ovoz balandligida doimiy foydalanish sizning eshitishingizga doimiy zarar etkazishi mumkin.

Texnik xususiyatlar

Tizim: Radio chastotasi (RF)
Tashuvchi chastotasi:
(Transmitter HC8352) 		1-kanal: 863,5 MHz
2-kanal: 864,5 MHz
Tashuvchi chastotasi:
(Eshitish vositasi HC8355) 		863,2 dan 864,7 MHz gacha (Qo'lda sozlash)
Modulyatsiya: Chastota modulyatsiyasi (FM)
Tarqalgan chiqish quvvati: < 10m Vatt
Samarali uzatish diapazoni: 100 metrgacha, omni yo'nalishli (360º)
Kirish darajasi: 200 mVrms (1 kHz sinus to'lqini)
Transmitterning elektr ta'minoti: 12Volt / 200 mA DC, markaziy musbat
Eshitish vositasining elektr ta'minoti: 2 x LR03 (AAA) batareyalari (NiCd)
Chastota diapazoni (Eshitish vositasi): 10-19,000 Hz
Signal/Shovqin nisbati: > 55 dB (1 kHz sinus to'lqini, A-o'lchangan)
Buzilish: < 0,5% THD
Kanalni ajratish: > 30 dB

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Philips HC8350 qo'llanmasi ni yuklab olish
