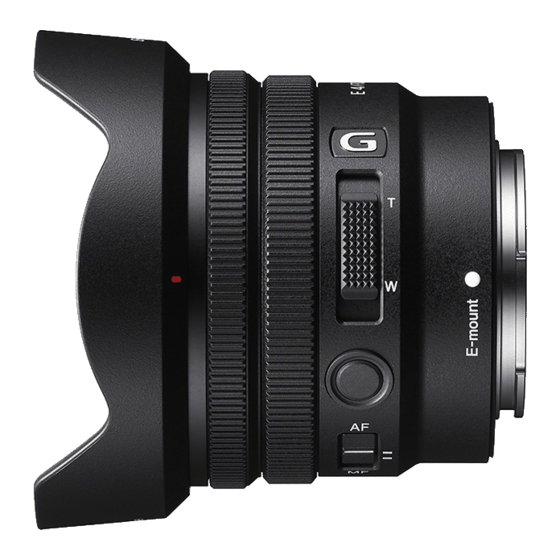

SONY E PZ 10-20mm F4 G (SELP1020G) - Manual da Lente e Vídeo de Análise
Introdução
Este manual de instruções explica como usar as lentes. As precauções comuns a todas as lentes, como notas sobre o uso, são encontradas no documento separado "Precauções antes de usar". Certifique-se de ler ambos os documentos antes de usar sua lente.
Esta lente foi projetada para câmeras com montagem tipo E do sistema α da Sony. Você não pode usá-la em câmeras com montagem tipo A.
Para obter mais informações sobre compatibilidade, visite o site da Sony em sua área ou consulte seu revendedor da Sony ou centro de serviço autorizado local da Sony.
Para clientes nos EUA
Para perguntas sobre seu produto ou para o Centro de Serviço da Sony mais próximo, ligue para 1-800-222-SONY (7669).
Declaração de Conformidade do Fornecedor
Nome comercial: SONY
Modelo: SELP1020G
Parte Responsável: Sony Electronics Inc.
Endereço: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Número de telefone: 858-942-2230
Este dispositivo está em conformidade com a parte 15 das regras da FCC.
A operação está sujeita às duas condições a seguir:
- Este dispositivo não pode causar interferência prejudicial e
- este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.
Notas sobre o Uso
- Não deixe a lente exposta ao sol ou a uma fonte de luz forte. O mau funcionamento interno do corpo da câmera e da lente, fumaça ou incêndio podem resultar do efeito do foco da luz. Se as circunstâncias exigirem deixar a lente sob a luz solar, certifique-se de colocar as tampas da lente. Ao fotografar contra o sol, mantenha o sol completamente fora do ângulo de visão.
- Se a lente sozinha for sacudida ou se uma câmera com a lente acoplada for sacudida enquanto a câmera estiver desligada, um componente interno da lente pode vibrar. Isso, no entanto, não indica um mau funcionamento. Além disso, enquanto você carrega a lente, seu movimento pode fazer com que os grupos de lentes internas se movam. Isso, no entanto, não afeta o desempenho dos grupos de lentes.
- Ao carregar uma câmera com a lente acoplada, sempre segure firmemente a câmera e a lente.
- Usar esta unidade com produtos de outros fabricantes pode afetar seu desempenho, levando a acidentes ou mau funcionamento.
- Ao gravar vídeos, o som da operação de zoom pode ser gravado dependendo da câmera ou das condições de filmagem. Execute a configuração da velocidade do zoom e a operação da alavanca conforme necessário.
Precauções ao usar um flash
- Com certas combinações de lente e flash, a lente pode bloquear parcialmente a luz do flash, resultando em uma sombra na parte inferior da imagem. Nesse caso, ajuste a distância focal ou a distância de disparo antes de fotografar.
Vinheta
- Ao usar a lente, os cantos da tela ficam mais escuros do que o centro. Para reduzir esse fenômeno (chamado vinheta), feche a abertura em 1 a 2 pontos.
Identificando as Peças
- Para-sol da lente
- Índice do para-sol da lente
- Anel de foco
- Anel de zoom
- Anel de borracha de montagem da lente
- Contatos da lente*
- Alavanca de zoom
- Botão de retenção de foco
- Chave do modo de foco
- Índice de montagem
* Não toque nos contatos da lente.
Colocando e Retirando a Lente
- Antes de colocar/retirar a lente, segure a lente pelo corpo de montagem. Não a segure por nenhum de seus controles de operação, como o anel de foco.
Para colocar a lente (Veja a ilustração
)
- Remova a tampa traseira da lente e a tampa do corpo da câmera.
- Alinhe o índice branco no corpo da lente com o índice branco na câmera (índice de montagem), insira a lente na montagem da câmera e gire-a no sentido horário até travar.
- Não pressione o botão de liberação da lente na câmera ao montar a lente.
- Não monte a lente em um ângulo.
- Remova a tampa frontal da lente.
- Você pode colocar/retirar a tampa frontal da lente de duas maneiras, (1) e (2).
Para retirar a lente
- Coloque a tampa frontal da lente.
- Enquanto mantém pressionado o botão de liberação da lente na câmera, gire a lente no sentido anti-horário até parar e, em seguida, retire a lente. (Veja a ilustração
![]()
)
)Colocando o Para-sol da Lente
Recomenda-se usar um para-sol da lente para reduzir o brilho e garantir a máxima qualidade de imagem. Alinhe a linha vermelha no para-sol da lente com a linha vermelha na lente (índice do para-sol da lente), insira o para-sol da lente na montagem da lente e gire-o no sentido horário até que ele se encaixe no lugar e o ponto vermelho no para-sol da lente esteja alinhado com a linha vermelha na lente.
- Se o para-sol da lente não for girado até que ele se encaixe no lugar, existe a possibilidade de que uma sombra apareça nas imagens capturadas ou o para-sol da lente caia.
- Se a luz do flash for parcialmente bloqueada pelo para-sol da lente, uma sombra poderá aparecer na parte inferior das imagens capturadas. Nesse caso, remova o para-sol da lente.
- Ao armazenar, encaixe o para-sol da lente na lente ao contrário
Zoom
Zoom com a alavanca de zoom
Deslize a alavanca levemente para aplicar zoom lentamente e deslize-a totalmente para aplicar zoom rapidamente.
- Mova a alavanca de zoom com o dedo levemente sobre a alavanca, para evitar operação incorreta.
Zoom com o anel de zoom
Gire o anel de zoom para a distância focal desejada (posição do zoom).
- Recomendamos usar a alavanca de zoom para silenciar o ruído de operação do anel de zoom durante a gravação de vídeos.
Foco
- A chave do modo de foco desta lente não funciona com alguns modelos de câmera.
Para obter mais informações sobre compatibilidade, visite o site da Sony em sua área ou consulte seu revendedor da Sony ou centro de serviço autorizado local da Sony.
Para alternar entre AF (foco automático)/MF (foco manual)
O modo de foco pode ser alternado entre AF e MF na lente.
Para fotografia AF, tanto a câmera quanto a lente devem ser definidas para AF. Para fotografia MF, a câmera ou a lente ou ambas devem ser definidas para MF.
Para definir o modo de foco na lente
Deslize a chave do modo de foco para o modo apropriado, AF ou MF (1).
- Consulte os manuais da câmera para definir o modo de foco da câmera.
- Em MF, gire o anel de foco para ajustar o foco (2) enquanto olha pelo visor, etc.
Para usar uma câmera equipada com um botão de controle AF/MF
- Ao pressionar o botão de controle AF/MF durante a operação AF, você pode alternar temporariamente para MF.
- Pressionar o botão de controle AF/MF durante a operação MF permite que você alterne temporariamente para AF se a lente estiver definida para AF e a câmera para MF.
Usando o Botão de Retenção de Foco
- O botão de retenção de foco desta lente não funciona com alguns modelos de câmera.
Para obter mais informações sobre compatibilidade, visite o site da Sony em sua área ou consulte seu revendedor da Sony ou centro de serviço autorizado local da Sony.
Pressione o botão de retenção de foco em AF para cancelar o AF. O foco é fixado e você pode liberar o obturador no foco fixo. Solte o botão de retenção de foco enquanto pressiona o botão do obturador até a metade para iniciar o AF novamente.
Especificações
| Nome do produto (Nome do modelo) | E PZ 10-20mm F4 G (SELP1020G) |
| Distância focal (mm) | 10-20 |
| Distância focal equivalente a 35 mm*¹ (mm) | 15-30 |
| Grupos de lentes-elementos | 8-11 |
| Ângulo de visão*² | 109°-70° |
| Foco mínimo*³ (m (pés)) | |
| Foco automático Foco manual | 0,20 (0,66) 0,13-0,17 (0,43-0,56) |
| Ampliação máxima (X) | |
| Foco automático Foco manual | 0,14 0,18 |
| Abertura mínima | f/22 |
| Diâmetro do filtro (mm) | 62 |
| Dimensões (diâmetro máximo × altura) (aprox., mm (pol.)) | 69,8 × 55,0 (2 3/4 × 2 1/4) |
| Massa (aprox., g (oz)) | 178 (6,3) |
| SteadyShot | Não |
*1 Esta é a distância focal equivalente no formato de 35 mm quando montada em uma câmera digital de lente intercambiável equipada com um sensor de imagem de tamanho APS-C.
*2 O ângulo de visão é o valor para câmeras digitais de lente intercambiável equipadas com um sensor de imagem de tamanho APS-C.
*3 O foco mínimo é a distância do sensor de imagem ao objeto.
- Dependendo do mecanismo da lente, a distância focal pode mudar com qualquer alteração na distância de disparo. As distâncias focais fornecidas acima pressupõem que a lente esteja focada no infinito.
Itens incluídos
(O número entre parênteses indica o número de peças.)
Lente (1), Tampa frontal da lente (1), Tampa traseira da lente (1), Para-sol da lente (1), Conjunto de documentação impressa
O design e as especificações estão sujeitos a alterações sem aviso prévio.
e
são marcas comerciais da Sony Group Corporation.
