Manual da Luz Frontal para Bicicleta Trek Bicycle Bontrager 450R/RT

Para mais informações

Este manual é para as luzes Bontrager Ion 450R e Ion 450RT.

A versão RT permite o controlo sem fios quando emparelhada com o sistema Bontrager Transmitr. Leia este manual na íntegra. Verifique se há atualizações em bontrager.com

Verifique as leis de iluminação locais. Luzes intermitentes e brilho total podem não ser permitidos em todos os locais. As Ion 450 R/RT não estão em conformidade com o regulamento de trânsito rodoviário alemão StVZO.

Se precisar de ajuda que não é oferecida por este manual, fale com o seu revendedor Bontrager ou visite bontrager.com

Lista de peças

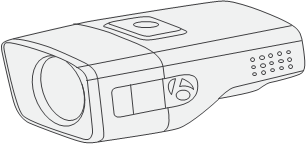

Luz (com bateria incluída)

A fonte de luz LED "To see" ("Para ver") fornece uma luz brilhante de até 450 lúmenes num padrão de feixe focado de 15 graus para iluminar a estrada à frente.
As fontes de luz "To be seen" ("Para ser visto") nas laterais da luz fornecem visibilidade de 270 graus.
A bateria de iões de lítio (Li-ion) permanentemente fechada é uma célula recarregável de alto desempenho de 1450 mAh.

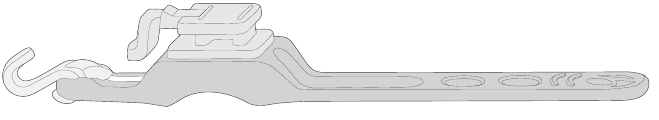

Suporte de montagem de conexão rápida

(PN W527649)

A conexão rápida adapta-se a qualquer tamanho de guiador redondo, de 22,2 mm a 35 mm.
O suporte pode ser girado 90 graus para fixação ao avanço.

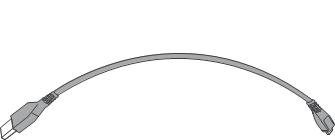

Cabo do carregador

(PN W327765)

O cabo Micro USB pode ser ligado a um computador ou adaptador de parede (adaptador não incluído).

Acessórios

Esta luz é compatível com estes sistemas de montagem opcionais. Consulte o seu revendedor Bontrager para obter detalhes.

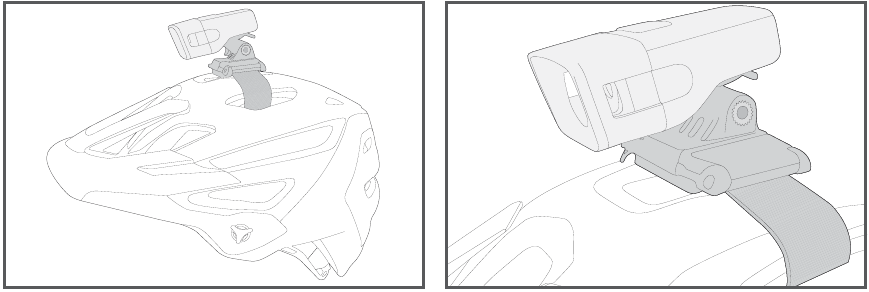

Suporte para capacete Bontrager

(PN 428462)

• Um suporte de correia que fixa facilmente uma luz Bontrager Ion ou Flare à maioria dos capacetes.

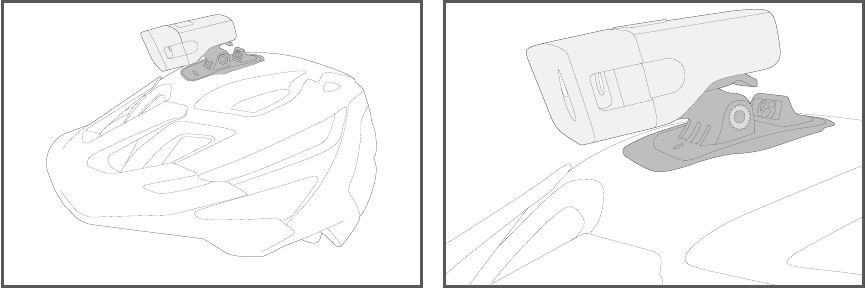

Suporte de acessório Blendr para capacete Bontrager Lithos

(PN 516635)

• Um suporte Blendr que se integra no capacete Bontrager Lithos.

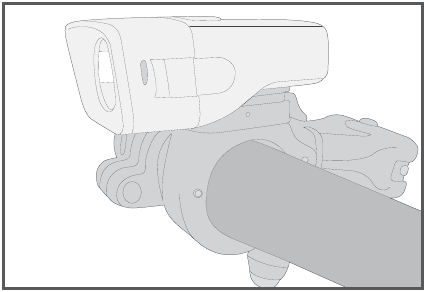

Suporte de guiador Bontrager Ion

(PN W530421 adapta-se a 22,2-31,8 mm)
(PN 552375 adapta-se a 31,8-35 mm)

• Uma braçadeira articulada que fixa firmemente uma luz Ion ao guiador.

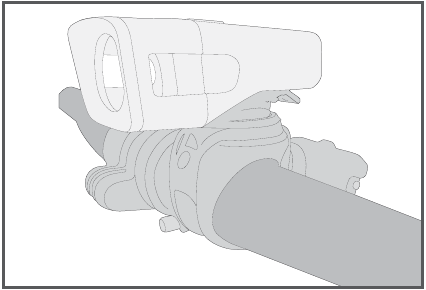

Suporte de guiador Bontrager Sync

(PN 418921)

• Um suporte de borracha ajustável que se adapta a guiadores ou espigões de selim de 22,2 a 35 mm.

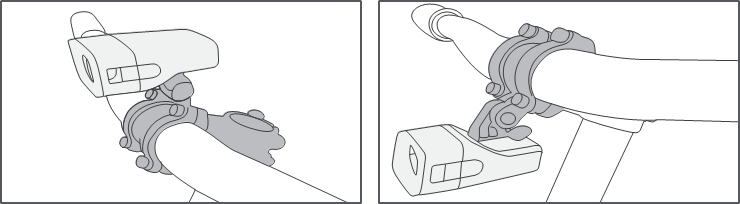

Acessórios Bontrager Blendr

• Um sistema de fixação concebido como uma funcionalidade dos avanços Bontrager Blendr que se adapta a uma variedade de acessórios. Consulte o seu revendedor Bontrager para obter detalhes.


Instalar a luz

Antes da primeira utilização, carregue a bateria.

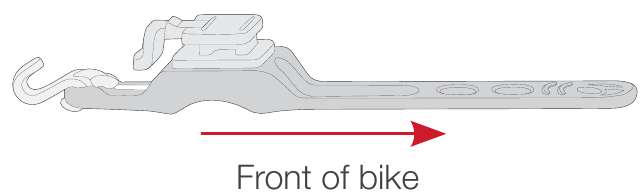

1. Coloque a conexão rápida no guiador com a correia na frente.


Se desejar, o suporte pode ser colocado no avanço. Rode o suporte 90 graus.

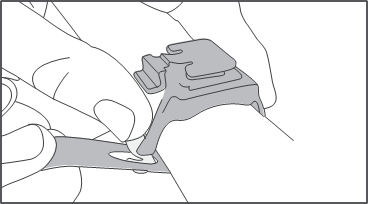

2. Estique a correia sob a barra e ligue ao gancho.


Nota: Utilize o segundo gancho para prender o excesso de correia.

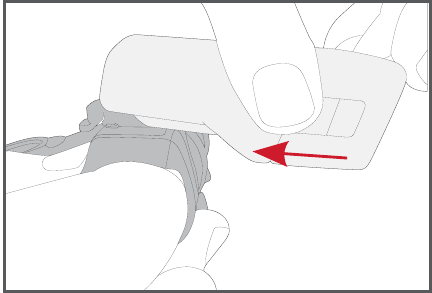

3. Pela frente, deslize a luz para o suporte até que a luz encaixe.

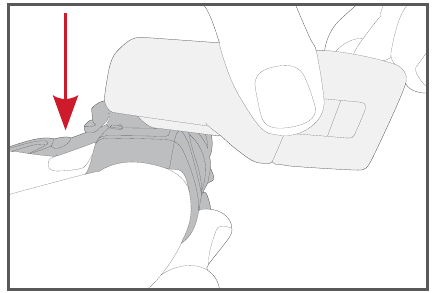

Remover a luz

Para remover a luz, pressione a patilha e deslize a luz para a frente.

Operar a luz

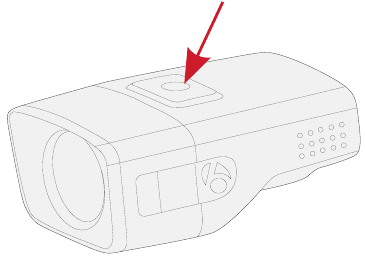

Botão de alimentação

Para ligar, pressione o botão de alimentação.

Quando ligada, a Ion 450 estará no modo de saída usado pela última vez antes de desligar.

Para desligar, pressione e mantenha pressionado o botão de alimentação.

Botão de alimentação

O LED do botão de alimentação indica a percentagem de carga da bateria restante.

Cor do LED do botão de alimentação	Tempo de funcionamento
Verde	25 a 100%
Vermelho fixo	5 a 25%
Vermelho intermitente	Menos de 5%

Para mudar o modo

1. Pressione rapidamente o botão de alimentação. Cada pressão move para o próximo modo (ver tabela abaixo).

Modos da Ion 450R/RT

Modo	Saída de lúmen (pico)	Tempo de funcionamento (horas)
Alto	450	1,5
Médio	200	3
Baixo	100	6
Flash noturno	50 fixos com 150 flash	8
Flash diurno	Padrão diurno de 300	10

Bateria Fraca
A proteção de bateria fraca ajusta automaticamente o brilho de saída para 50 lúmenes quando o fornecimento de bateria fica abaixo de 5% e prolonga a saída de luz por mais 20 a 30 minutos.

Feixe Alto* permite o brilho total quando emparelhado com o Transmitr Remote e o botão central no controlo remoto é pressionado. Pressionar o botão central novamente retornará a luz ao modo anterior.

* Ion 450 RT apenas - A funcionalidade de feixe alto só pode ser utilizada quando emparelhada com um Transmitr Remote.

Configuração de Trilho permite que a Ion 450 R/RT alterne entre os modos fixos de 450 e 200 lúmenes. Para ativar e desativar, pressione e mantenha pressionado o botão de alimentação por 10 segundos com a luz desligada. O LED principal piscará uma vez indicando que a configuração de trilho foi ativada/desativada.

A luz pode estar quente ao toque.

Carregar a bateria

Embora a Ion 450R/RT esteja totalmente carregada na fábrica, recomenda-se carregá-la antes da primeira utilização. O carregamento completo demora aproximadamente 4 horas a partir do vazio.

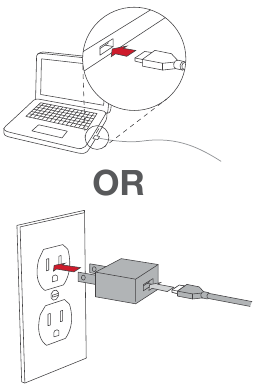

1. Ligue o cabo do carregador Micro à porta USB da luz.

2. Ligue o cabo a um computador ou adaptador de parede.


Indicador de estado durante o carregamento

Durante o carregamento, o indicador de estado piscará:

• Vermelho: A carregar ativamente
• Verde: Carregamento concluído

NOTA: À medida que a bateria progride de carga zero para carga total, a duração dos flashes ficará progressivamente mais longa.

O LED do botão de alimentação indica o estado de carregamento da bateria.

Cor do botão de alimentação	Estado da energia da bateria
Vermelho intermitente	A carregar: a taxa de flash diminui à medida que a carga se aproxima da conclusão
Verde	Carregamento concluído

Para melhores resultados, carregue à temperatura ambiente num local seco. Evite condições extremas, incluindo humidade, frio ou calor extremo.

NOTA: Utilize com um carregador USB de qualidade aprovado pela CE ou UL com uma classificação de 500 mA ou superior.

Emparelhar com o Transmitr Remote ou selecionar computadores Garmin Edge (Ion 450RT apenas)

O Transmitr Remote ou selecionar computadores Garmin Edge, vendidos separadamente, permite o controlo remoto da luz. Esta funcionalidade só está disponível na Ion 450RT ou outras luzes Transmitr compatíveis.

Para obter instruções mais completas, consulte o manual do Transmitr em bontrager.com ou visite support.garmin.com para obter instruções relacionadas com a Garmin e uma lista completa de dispositivos Edge compatíveis.

Todos os emparelhamentos devem ser feitos numa única sessão. Antes de começar, coloque o controlo remoto e todas as luzes numa área pequena.

NOTA: Afaste-se 15 pés de outras luzes compatíveis com Transmitr / ANT+ para evitar o emparelhamento acidental. Se uma luz for emparelhada acidentalmente, inicie o processo de emparelhamento novamente.

1. Coloque a luz perto do Transmitr Remote (dentro de 15 cm / 6 pol.).
2. Pressione rapidamente o botão de alimentação na luz para ligá-la e, em seguida, pressione rapidamente para desligá-la novamente.

NOTA: Após concluir este passo, não pressione o botão de alimentação na luz novamente até que o emparelhamento esteja concluído.

3. Pressione e mantenha pressionado o botão central no Transmitr Remote por pelo menos 8 segundos. Quando os botões de canto piscarem, solte o botão central.
4. Enquanto o controlo remoto procura uma luz, o seu botão central pisca a vermelho. Quando o Transmitr Remote encontra uma luz, o botão central no controlo remoto mudará de vermelho para verde e a luz encontrada piscará.
5. Enquanto a luz encontrada ainda estiver a piscar, pressione rapidamente o botão no Transmitr Remote ao qual gostaria de emparelhar a luz. O botão selecionado brilhará e a luz encontrada (emparelhada) parará de piscar e desligará.
   NOTA: Após o emparelhamento, o botão central no controlo remoto piscará a vermelho até que o Transmitr Remote encontre outra luz disponível.
6. Repita o Passo 4 e o Passo 5 para cada luz adicional a ser emparelhada.
   NOTA: Após o emparelhamento ser concluído, emparelhar quaisquer luzes adicionais exigirá que repita todo o procedimento de emparelhamento.

Para sair do emparelhamento

1. Quando todas as luzes estiverem emparelhadas, pressione rapidamente o botão central no controlo remoto. O botão parará de piscar e desligará.

Para verificar o emparelhamento

1. Pressione rapidamente o botão central no controlo remoto para ligar todas as luzes emparelhadas.
2. Pressione e mantenha pressionado o botão central para desligar todas elas.
3. Ligue cada luz individualmente. Pressione rapidamente cada botão emparelhado no controlo remoto para ligar a(s) luz(es) individual(is).
4. Pressione e mantenha pressionado o mesmo botão para desligar a luz.

Utilizar o Transmitr Remote

Controlar as luzes com o Transmitr Remote

Para ligar todas as luzes
LIGAR: Pressione rapidamente o botão central.
DESLIGAR: Pressione e mantenha pressionado o botão central.

Para ligar uma luz individual
LIGAR: Pressione rapidamente o botão de canto que controla a luz.
DESLIGAR: Pressione e mantenha pressionado o mesmo botão.

Para mudar os modos de uma luz individual
Cada pressão rápida de um botão que controla uma luz percorrerá os modos.

Ver o estado da energia da bateria da luz no controlo remoto

Quando um botão de canto é pressionado, o botão central mostrará o estado da bateria da luz

Cor da luz do botão	Energia restante
Verde	Mais de 25%
Vermelho	Entre 5% e 25%
Vermelho intermitente	Menos de 5%

Viajar com a bateria

As baterias de iões de lítio não podem ser enviadas por via aérea devido a um risco de sobreaquecimento. Ao viajar de avião, coloque a luz na sua bagagem de mão.
