Manuali i Dritës së Përparme të Biçikletës Trek Bicycle Bontrager 450R/RT

Për më shumë informacion

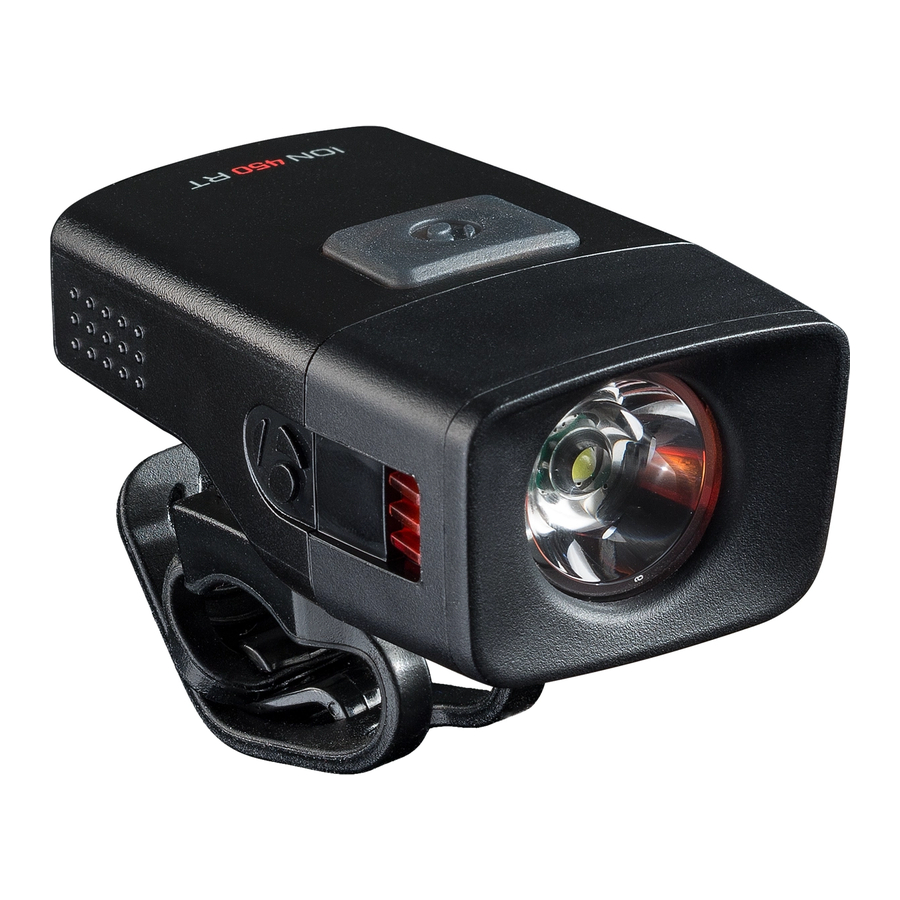

Ky manual është për dritat Bontrager Ion 450R dhe Ion 450RT.

Versioni RT lejon kontroll pa tela kur çiftëzohet me sistemin Bontrager Transmitr. Ju lutemi lexoni të gjithë këtë manual. Kontrolloni për përditësime në bontrager.com

Kontrolloni ligjet tuaja vendore për ndriçimin. Dritat vezulluese dhe shkëlqimi i plotë mund të mos lejohen në të gjitha vendet. Ion 450 R/RT nuk përputhet me rregulloren gjermane të trafikut rrugor StVZO.

Nëse keni nevojë për ndihmë që nuk ofrohet nga ky manual, flisni me shitësin tuaj Bontrager ose vizitoni bontrager.com

Lista e pjesëve

Drita (me baterinë të mbyllur)

Burimi i dritës LED "Për të parë" siguron një dritë të ndezur deri në 450 lumenë në një model rrezeje të fokusuar 15 gradë për të ndriçuar rrugën përpara.
Burimet e dritës "Për t'u parë" në anët e dritës sigurojnë shikueshmëri 270 gradë.
Bateria Litium-jon (Li-ion) e mbyllur përgjithmonë është një qelizë e rikarikueshme me performancë të lartë 1450 mAh.

Mbajtëse montimi me lidhje të shpejtë

(PN W527649)

Lidhja e shpejtë i përshtatet çdo madhësie të timonit të rrumbullakët, 22.2 mm deri në 35 mm.
Montimi mund të kthehet 90 gradë për t'u bashkangjitur në kërcell.

Kabllo karikues

(PN W327765)

Kabllo Micro USB mund të futet në një kompjuter ose në një përshtatës muri (përshtatësi nuk përfshihet).

Aksesorë

Kjo dritë është e pajtueshme me këto sisteme montimi opsionale. Ju lutemi shikoni shitësin tuaj Bontrager për detaje.

Montimi i helmetës Bontrager

(PN 428462)

• Një montim rripi që bashkon lehtë një dritë Bontrager Ion ose Flare në shumicën e helmetave.


Montimi i aksesorëve Blendr i helmetës Bontrager Lithos

(PN 516635)

• Një montim Blendr që integrohet në helmetën Bontrager Lithos.


Montimi i timonit Bontrager Ion

(PN W530421 përshtatet 22.2-31.8mm)
(PN 552375 përshtatet 31.8-35mm)

• Një kapëse me mente që bashkon në mënyrë të sigurt një dritë Ion në timon.


Mbajtësja e timonit Bontrager Sync

(PN 418921)

• Një montim i rregullueshëm gome që përshtatet me timonë ose shtylla sediljeje 22.2–35 mm.


Aksesorët Bontrager Blendr

• Një sistem bashkangjitjeje i projektuar si një veçori e kërcellve Bontrager Blendr që përshtatet me një shumëllojshmëri aksesorësh. Ju lutemi shikoni shitësin tuaj Bontrager për detaje.


Instalimi i dritës

Përpara përdorimit të parë, karikoni baterinë.

1. Vendoseni lidhjen e shpejtë në timon me rripin përpara.


Nëse dëshironi, mbajtësja mund të vendoset në kërcell. Rrotulloni montimin 90 gradë.

2. Shtrini rripin poshtë shiritit dhe lidheni me grepin.


Shënim: Përdorni grepin e dytë për të kapur rripin e tepërt.

3. Nga pjesa e përparme, rrëshqisni dritën në mbajtëse derisa drita të angazhohet.


Heqja e dritës

Për të hequr dritën, shtypni skedën poshtë dhe rrëshqisni dritën përpara.

Funksionimi i dritës

Butoni i energjisë

Për të ndezur, shtypni butonin e energjisë.

Kur ndizet, Ion 450 do të jetë në modalitetin e daljes të përdorur së fundi përpara se të fiket.

Për të fikur, shtypni dhe mbani butonin e energjisë.

Butoni i energjisë

LED i butonit të energjisë tregon përqindjen e karikimit të baterisë që mbetet.

Ngjyra LED e butonit të energjisë	Koha e funksionimit
E gjelbër	25 deri në 100%
E kuqe e qëndrueshme	5 deri në 25%
E kuqe vezulluese	Më pak se 5%

Për të ndryshuar modalitetin

1. Shtypni shpejt butonin e energjisë. Çdo shtypje kalon në modalitetin tjetër (shihni tabelën më poshtë).

Modalitetet e Ion 450R/RT

Modaliteti	Dalja e Lumenit (kulm)	Koha e funksionimit (orë)
I lartë	450	1.5
Mesatar	200	3
I ulët	100	6
Flash nate	50 i qëndrueshëm me 150 flash	8
Flash ditor	Model ditor 300	10

Bateri e ulët
Mbrojtja e baterisë së ulët rregullon automatikisht ndriçimin e daljes në 50 lumenë kur furnizimi me bateri shkon nën 5% dhe zgjat daljen e dritës për 20 – 30 minuta shtesë.

Rrezja e lartë* mundëson shkëlqim të plotë kur çiftëzohet me Telekomandën Transmitr dhe butoni qendror në telekomandë shtypet. Shtypja e sërish e butonit qendror do ta kthejë dritën në modalitetin e mëparshëm.

* Vetëm Ion 450 RT - Veçoria e rrezes së lartë mund të përdoret vetëm kur çiftëzohet me një Telekomandë Transmitr.

Konfigurimi i shtegut mundëson që Ion 450 R/RT të kalojë midis modaliteteve të qëndrueshme 450 dhe 200 lumenë. Për të aktivizuar dhe çaktivizuar, shtypni dhe mbani butonin e energjisë për 10 sekonda me dritën e fikur. LED kryesor do të pulsojë një herë duke treguar se konfigurimi i shtegut është aktivizuar/çaktivizuar.

Drita mund të jetë e nxehtë për t'u prekur.

Karikimi i baterisë

Megjithëse Ion 450R/RT është plotësisht i karikuar në fabrikë, rekomandohet ta karikoni përpara përdorimit të parë. Karikimi i plotë zgjat afërsisht 4 orë nga bosh.

1. Futni kabllon Micro karikues në portën USB në dritë.

2. Futni kabllon në një kompjuter ose përshtatës muri.


Treguesi i statusit gjatë karikimit

Gjatë karikimit, treguesi i statusit do të pulsojë:

• E kuqe: Karikohet në mënyrë aktive
• E gjelbër: Karikimi i plotë

SHËNIM: Ndërsa bateria përparon nga karikimi zero në karikim të plotë, kohëzgjatja e pulsimeve do të bëhet progresivisht më e gjatë.

LED i butonit të energjisë tregon statusin e karikimit të baterisë.

Ngjyra e butonit të energjisë	Statusi i energjisë së baterisë
E kuqe vezulluese	Karikimi: shpejtësia e pulsimit ngadalësohet ndërsa karikimi i afrohet përfundimit
E gjelbër	Karikimi i plotë

Për rezultate më të mira, karikoni në temperaturën e dhomës në një vend të thatë. Shmangni kushtet ekstreme duke përfshirë të lagësht, të ftohtë ose jashtëzakonisht të nxehtë.

SHËNIM: Përdorni me një karikues USB të aprovuar me cilësi CE ose UL të vlerësuar për 500 mA ose më shumë.

Çiftëzimi me Telekomandën Transmitr ose kompjuterë të zgjedhur Garmin Edge (vetëm Ion 450RT)

Telekomanda Transmitr ose kompjuterët e zgjedhur Garmin Edge, shiten veçmas, lejojnë kontrollin nga distanca të dritës. Kjo veçori është e disponueshme vetëm në Ion 450RT ose drita të tjera të pajtueshme Transmitr.

Për udhëzime më të plota, referojuni manualit Transmitr në bontrager.com ose vizitoni support.garmin.com për udhëzime të lidhura me Garmin dhe një listë të plotë të pajisjeve Edge të pajtueshme.

Të gjitha çiftëzimet duhet të bëhen në një sesion të vetëm. Përpara se të filloni, vendoseni telekomandën dhe të gjitha dritat brenda një zone të vogël.

SHËNIM: Lëvizni 15 këmbë nga dritat e tjera të pajtueshme Transmitr / ANT+ për të parandaluar çiftëzimin aksidental. Nëse një dritë është çiftëzuar aksidentalisht, filloni përsëri procesin e çiftëzimit.

1. Vendoseni dritën afër Telekomandës Transmitr (brenda 15 cm / 6 in).
2. Shtypni shpejt butonin e energjisë në dritë për ta ndezur, më pas shtypni shpejt për ta fikur përsëri.

SHËNIM: Pasi të keni përfunduar këtë hap, mos e shtypni më butonin e energjisë në dritë derisa të përfundojë çiftëzimi.

3. Shtypni dhe mbani butonin qendror në Telekomandën Transmitr për të paktën 8 sekonda. Kur butonat e cepave pulsojnë, lëshoni butonin qendror.
4. Ndërsa telekomanda kërkon një dritë, butoni i saj qendror pulson me të kuqe. Kur Telekomanda Transmitr gjen një dritë, butoni qendror në telekomandë do të ndryshojë nga e kuqe në të gjelbër dhe drita e gjetur do të pulsojë.
5. Ndërsa drita e gjetur pulson ende, shtypni shpejt butonin në Telekomandën Transmitr me të cilin dëshironi të çiftëzoni dritën. Butoni i zgjedhur do të ndriçojë dhe drita e gjetur (e çiftëzuar) do të ndalojë pulsimin dhe do të fiket.
   SHËNIM: Pas çiftëzimit, butoni qendror në telekomandë do të pulsojë me të kuqe derisa Telekomanda Transmitr të gjejë një dritë tjetër të disponueshme.
6. Përsëriteni Hapi 4 dhe Hapi 5 për çdo dritë shtesë që do të çiftëzohet.
   SHËNIM: Pasi të ketë përfunduar çiftëzimi, çiftëzimi i çdo dritë shtesë do të kërkojë që të përsërisni të gjithë procedurën e çiftëzimit.

Për të dalë nga çiftëzimi

1. Kur të gjitha dritat janë çiftëzuar, shtypni shpejt butonin qendror në telekomandë. Butoni do të ndalojë pulsimin dhe do të fiket.

Për të verifikuar çiftëzimin

1. Shtypni shpejt butonin qendror në telekomandë për të ndezur të gjitha dritat e çiftëzuara.
2. Shtypni dhe mbani butonin qendror për t'i fikur të gjitha.
3. Ndezni secilën dritë individualisht. Shtypni shpejt çdo buton të çiftëzuar në telekomandë për të ndezur dritën(at) individuale.
4. Shtypni dhe mbani të njëjtin buton për të fikur dritën.

Përdorimi i Telekomandës Transmitr

Kontrolli i Dritave me Telekomandën Transmitr

Për të ndezur të gjitha dritat
Ndezur: Shtypni shpejt butonin qendror.
Fikur: Shtypni dhe mbani butonin qendror.

Për të ndezur një dritë individuale
Ndezur: Shtypni shpejt butonin e cepit që kontrollon dritën.
Fikur: Shtypni dhe mbani të njëjtin buton.

Për të ndryshuar modalitetet e një dritë individuale
Çdo shtypje e shpejtë e një butoni që kontrollon një dritë do të kalojë nëpër modalitetet.

Shikimi i Statusit të Energjisë së Baterisë së dritës në Telekomandë

Kur shtypet një buton cepash, butoni qendror do të tregojë statusin e baterisë së dritës

Ngjyra e dritës së butonit	Energjia e mbetur
E gjelbër	Më shumë se 25%
E kuqe	Midis 5% dhe 25%
E kuqe që pulson	Më pak se 5%

Udhëtimi me baterinë

Bateritë Li-ion nuk mund të transportohen me ajër për shkak të një rreziku mbinxehjeje. Kur udhëtoni me ajër, vendoseni dritën në çantën tuaj të dorës.
