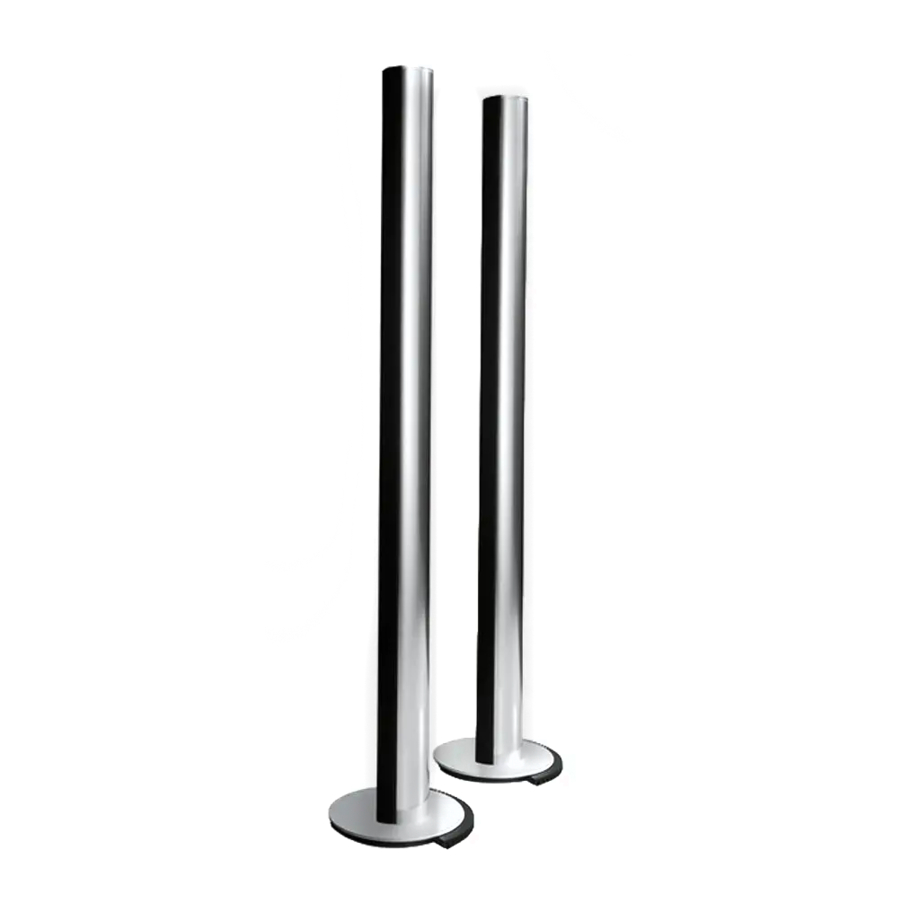

Bang & Olufsen BeoLab 6000 - Priročnik za zvočnike

Uvod

Nevarnost električnega udara. Ne odpirajte.

Da bi zmanjšali tveganje električnega udara, ne odstranjujte pokrova (ali zadnje strani).
V notranjosti ni delov, ki bi jih lahko popravljal uporabnik.
Servisiranje prepustite usposobljenemu servisnemu osebju.

Da bi preprečili požar ali električni udar, te naprave ne izpostavljajte dežju ali vlagi. Te opreme ne izpostavljajte kapljanju ali brizganju in zagotovite, da na opremo ne postavljate predmetov, napolnjenih s tekočinami, kot so vaze.

Za popolno odklop te opreme iz električnega omrežja izključite vtič napajalnega kabla iz vtičnice.

Ta simbol označuje, da je v tej enoti prisotna nevarna napetost, ki predstavlja tveganje električnega udara.

Ta simbol označuje, da so v literaturi, ki je priložena tej enoti, pomembna navodila za uporabo in vzdrževanje.

Samo za ameriški trg!

OPOMBA: Ta oprema je bila preizkušena in ugotovljeno je, da ustreza omejitvam za digitalno napravo razreda B v skladu s 15. delom pravil FCC. Te omejitve so zasnovane za zagotavljanje razumne zaščite pred škodljivimi motnjami v stanovanjski
namestitvi.
Ta oprema generira, uporablja in lahko oddaja radiofrekvenčno energijo in, če ni nameščena in uporabljena v skladu z navodili, lahko povzroči škodljive motnje v radijskih komunikacijah. Vendar ni nobenega zagotovila, da do motenj ne bo prišlo v določeni namestitvi. Če ta oprema povzroča škodljive motnje v radijskem ali televizijskem sprejemu, kar je mogoče ugotoviti z izklopom in vklopom opreme, se uporabnika spodbuja, da poskuša odpraviti motnje z enim ali več od naslednjih ukrepov:

• Preusmerite ali premaknite sprejemno anteno.
• Povečajte razdaljo med opremo in sprejemnikom.
• Priključite opremo v vtičnico na tokokrogu, ki se razlikuje od tistega, na katerega je priključen sprejemnik.
• Za pomoč se posvetujte s prodajalcem ali izkušenim radijskim/TV tehnikom.

Samo za kanadski trg!

Ta digitalna naprava razreda B izpolnjuje vse zahteve kanadskih predpisov o opremi, ki povzroča motnje (Canadian Interference-Causing Equipment Regulations).

SESTAVLJANJE

Stolpec in podstavek

Najlažje je sestaviti podstavek in stolpec zvočnika, če zvočnik leži na mizi.
Da bi zaščitili mizo in stolpec pred praskami, priporočamo, da najprej na mizo položite embalažno peno.
Deli, potrebni za sestavljanje BeoLab 6000, so priloženi zvočnikom:
1 imbus ključ
3 vijaki (na zvočnik)
Pritrdite osnovno ploščo na dva vodilna zatiča na dnu stolpca zvočnika (pazite, da ne spustite osnovne plošče!).
Vstavite tri vijake in jih trdno privijte z imbus ključem.

Namestitev

BeoLab 6000 zavzame zelo malo prostora na tleh. Pravzaprav ga lahko postavite kamor koli vam najbolj ustreza glede na postavitev prostora in vaš želeni položaj poslušanja.
Vendar ne pozabite, ko načrtujete, kam jih boste postavili, da morajo biti vsi zvočniki v postavitvi priključeni na električno vtičnico in da so zasnovani tako, da so ves čas vklopljeni!
BeoLab 6000 je zasnovan za uporabo samo v suhih okoljih!

PRIKLJUČKI

Ko ste vi ali vaš prodajalec Bang & Olufsen sestavili zvočnike, so pripravljeni za priključitev na vaš avdio ali video sistem in na električno omrežje.
Plošča z vtičnicami se nahaja na dnu BeoLab 6000. Za referenco uporabite ilustracije na teh straneh in grafike, natisnjene na spodnji plošči.

Priključitev na izdelke Bang & Olufsen

Priključite BeoLab 6000 na Beomaster/Beovision s priloženim 8-pinskim kablom Power Link. En konec priključite v eno od vtičnic Power Link na plošči z vtičnicami BeoLab 6000, drugi konec pa v eno od dveh vtičnic Power Link na Beomaster/Beovision (glejte navodila za nastavitev za Beomaster/Beovision).

Ko ste zvočnike priključili na Beomaster/Beovision, morate stikalo, označeno z L R LINE, nastaviti na L ali R:
L za levi zvočnik
R za desni zvočnik

Da bi se izognili kablom, ki potekajo od obeh zvočnikov do vašega Beomaster/Beovision, lahko signale preusmerite skozi drugo vtičnico Power Link, kot je prikazano. Če želite, lahko seveda priključite tudi en zvočnik na vsako od vtičnic Power Link na Beomaster/Beovision.
Na vaš sistem lahko priključite več kot en par (pravzaprav do deset parov) zvočnikov BeoLab 6000. Samo napeljite kabel Power Link od zvočnika do zvočnika. Ne pozabite pa nastaviti stikala L R LINE v ustrezen položaj za levi in desni zvočnik.

Priključitev na izdelke, ki niso Bang & Olufsen

Vtičnica phono, označena z LINE, se mora uporabiti namesto vtičnic Power Link, če želite BeoLab 6000 priključiti na izdelek, ki ni Bang & Olufsen (npr. s kablom, št. dela 6270595).

Ko ste BeoLab 6000 priključili na izdelek, ki ni Bang & Olufsen, morate stikalo, označeno z L R LINE, nastaviti na LINE, kot je navedeno.

Priključitev na električno omrežje

Priključite BeoLab 6000 na električno omrežje s priloženim napajalnim kablom.

VKLOP IN IZKLOP

Takoj ko priključite BeoLab 6000 na električno omrežje, se na sprednji strani, za tkanino, pojavi majhna rdeča lučka, ki označuje, da je zvočnik v stanju pripravljenosti (stand-by).
Ko vklopite svoj avdio sistem Bang & Olufsen (ali video sistem), se zvočniki BeoLab 6000 vklopijo sočasno.
Rdeča lučka za stanje pripravljenosti (stand-by) se obarva zeleno, kar pomeni, da je zvočnik vklopljen.
Ko izklopite sistem ali utišate zvok, se takoj prikaže rdeča lučka, ki označuje, da so zvočniki izklopljeni.
Če so zvočniki BeoLab 6000 priključeni na sistem, ki ni Bang & Olufsen, prek vtičnic phono (LINE), se vklopijo, ko prejmejo signal iz sistema.
Izklopijo se nekaj minut po tem, ko signal izgine.

1. Rdeča lučka za stanje pripravljenosti (stand-by) se obarva zeleno, ko so zvočniki vklopljeni

VZDRŽEVANJE

Očistite zvočnike BeoLab 6000 z mehko, dobro ožeto krpo, ki ne pušča vlaken, ki ste jo namočili v raztopino mlačne vode, ki vsebuje nekaj kapljic blagega detergenta, na primer detergenta za pomivanje posode.

OPOMBA! Za čiščenje zvočnikov BeoLab 6000 nikoli ne uporabljajte alkohola ali drugih topil

Ta izdelek izpolnjuje pogoje, navedene v direktivah EEU 89/336 in 73/23
