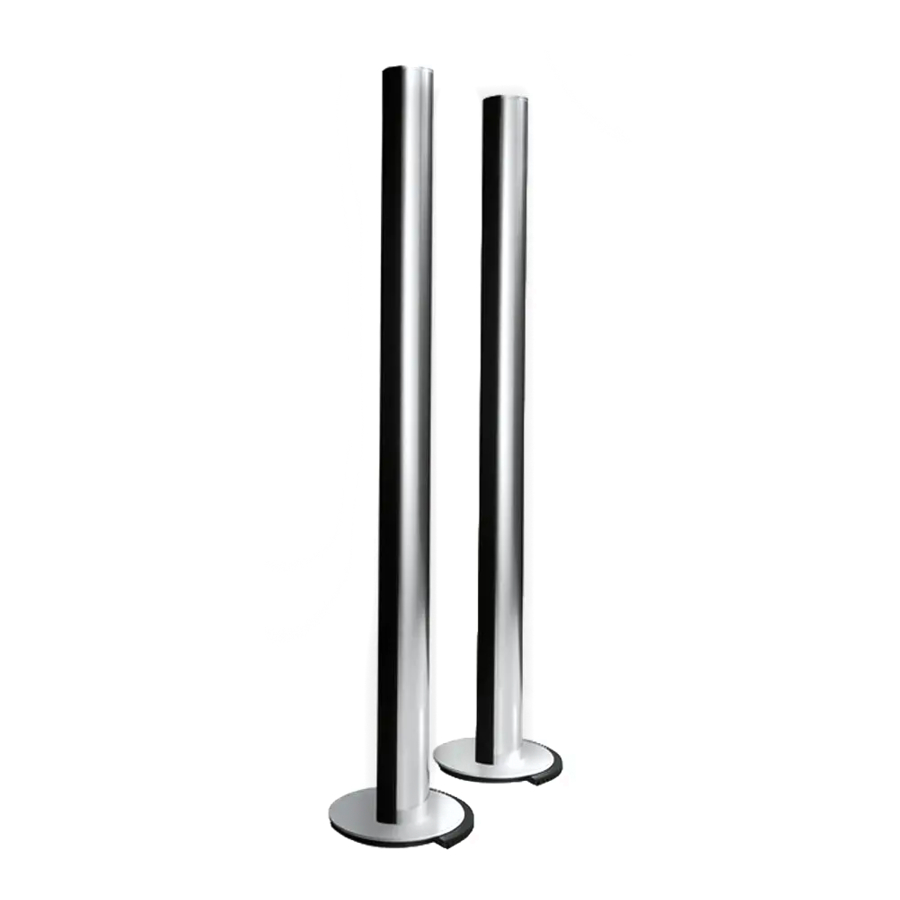

Bang & Olufsen BeoLab 6000 - Kõlarite kasutusjuhend

Sissejuhatus

ELEKTRILÖÖGI OHT, ÄRGE AVAGE

Elektrilöögi ohu vähendamiseks ärge eemaldage katet (ega tagakaant).
Sees ei ole kasutaja poolt hooldatavaid osi.
Hooldustööd usaldage kvalifitseeritud teeninduspersonalile.

Tulekahju või elektrilöögi vältimiseks ärge jätke seda seadet vihma või niiskuse kätte. Ärge jätke seda seadet tilkuva või pritsiva vee kätte ning veenduge, et seadmele ei asetata vedelikuga täidetud esemeid, näiteks vaase.

Selle seadme täielikuks vooluvõrgust lahtiühendamiseks eemaldage toitejuhe vahelduvvoolu pistikupesast.

See sümbol näitab, et seadmes on ohtlik pinge, mis kujutab endast elektrilöögi ohtu.

See sümbol näitab, et seadmega kaasasolevas kirjanduses on olulised kasutus- ja hooldusjuhised.

Ainult USA turu jaoks!

MÄRKUS: Seda seadet on testitud ja leitud, et see vastab FCC reeglite 15. osa B-klassi digitaalseadme piirnormidele. Need piirnormid on loodud pakkuma mõistlikku kaitset kahjulike häirete eest elamutes.
See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seda ei paigaldata ega kasutata vastavalt juhistele, võib see põhjustada raadiosides kahjulikke häireid. Siiski ei ole mingit garantiid, et teatud paigalduses häireid ei esine. Kui see seade põhjustab raadio- või televisioonivastuvõtule kahjulikke häireid, mida saab kindlaks teha seadme välja- ja sisselülitamisega, julgustatakse kasutajat proovima häireid kõrvaldada ühe või mitme järgmise meetmega:

• Suunake või paigutage vastuvõtuantenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vooluvõrku, mis erineb sellest, millega on ühendatud vastuvõtja.
• Abi saamiseks konsulteerige edasimüüja või kogenud raadio-/teletehnikuga.

Ainult Kanada turu jaoks!

See B-klassi digitaalaparaat vastab Kanada häireid tekitavate seadmete eeskirjade kõikidele nõuetele.

KOKKUPANEK

Sammas ja alus

Aluse ja kõlari samba kokkupanek on kõige lihtsam, kui kõlar asub laual.
Laua ja samba kriimustuste eest kaitsmiseks soovitame esmalt lauale asetada pakkimisvaht.
BeoLab 6000 kokkupanekuks vajalikud osad on kõlaritega kaasas:
1 kuuskantvõti
3 kruvi (kõlari kohta)
Haakige alusplaat kõlari samba põhjas olevate kahe juhtpoldi külge (olge ettevaatlik, et te alusplaati maha ei pillaks!).
Sisestage kolm kruvi ja pingutage need kuuskantvõtmega kindlalt kinni.

Paigutus

BeoLab 6000 võtab põrandal väga vähe ruumi. Tegelikult saab seda paigutada kõikjale, kus see on teie ruumi paigutuse ja eelistatud kuulamisasendi jaoks kõige mugavam.
Pidage siiski meeles, et neid paigutades on vaja, et kõik seadistuse kõlarid oleksid ühendatud vooluvõrku ja et need on mõeldud kogu aeg sisse lülitatuks jääma!
BeoLab 6000 on mõeldud kasutamiseks ainult kuivas keskkonnas!

ÜHENDUSED

Kui teie või teie Bang & Olufseni edasimüüja on kõlarid kokku pannud, on need valmis ühendamiseks teie audio- või videosüsteemi ja vooluvõrku.
Pistikupesa paneel asub BeoLab 6000 põhjas. Kasutage viitamiseks nendel lehekülgedel olevaid illustratsioone ja põhjaplaadile trükitud graafikat.

Ühendamine Bang & Olufseni toodetega

Ühendage BeoLab 6000 Beomasteri/Beovisioniga kaasasoleva 8-kontaktilise Power Linki kaabli abil. Ühendage üks ots BeoLab 6000 pistikupesa paneeli ühte Power Linki pistikupessa ja teine ots Beomasteri/Beovisioni ühte kahest Power Linki pistikupesast (vaadake Beomasteri/Beovisioni seadistusjuhendit).

Kui olete kõlarid Beomasteri/Beovisioniga ühendanud, tuleb lüliti, millel on märgitud L R LINE, seada kas L või R:
L vasakpoolse kõlari jaoks
R parempoolse kõlari jaoks

Selleks, et vältida kaablite jooksmist mõlemast kõlarist teie Beomasteri/Beovisionini, võite signaale läbi loopida, kasutades teist Power Linki pistikupesa, nagu on näidatud. Soovi korral võite loomulikult ühendada ka ühe kõlari Beomasteri/Beovisioni mõlemasse Power Linki pistikupessa.
Saate oma süsteemiga ühendada rohkem kui ühe paari (tegelikult kuni kümme paari) BeoLab 6000 kõlareid. Peate lihtsalt jooksma Power Linki kaabli kõlarist kõlarini. Pidage siiski meeles, et seadke L R LINE lüliti vasak- ja parempoolsete kõlarite jaoks vastavalt õigesse asendisse.

Ühendamine mitte-Bang & Olufseni toodetega

Kui BeoLab 6000 tuleb ühendada mitte-Bang & Olufseni tootega (kasutades näiteks kaablit, osa nr 6270595), tuleb Power Linki pistikupesade asemel kasutada LINE-ga märgistatud fono pistikupesa.

Kui olete BeoLab 6000 ühendanud mitte-Bang & Olufseni tootega, tuleb lüliti, millel on märgitud L R LINE, seada asendisse LINE, nagu näidatud.

Ühendamine vooluvõrku

Ühendage BeoLab 6000 vooluvõrku kaasasoleva toitejuhtme abil.

SISSE- JA VÄLJALÜLITAMINE

Hetkel, kui ühendate BeoLab 6000 vooluvõrku, ilmub esiküljel kanga taga väike punane tuli, mis näitab, et kõlar on ooterežiimis (stand-by).
Kui lülitate sisse oma Bang & Olufseni audiosüsteemi (või videosüsteemi), lülituvad BeoLab 6000 kõlarid sisse samaaegselt.
Punane ootetuli muutub roheliseks, mis näitab, et kõlar on sisse lülitatud.
Kui lülitate oma süsteemi välja või kui vaigistate heli, ilmub kohe punane tuli, mis näitab, et kõlarid on välja lülitatud.
Kui BeoLab 6000 kõlarid on ühendatud mitte-Bang & Olufseni süsteemiga fono pistikupesade (LINE) kaudu, lülituvad need sisse, kui nad saavad süsteemilt signaali.
Need lülituvad välja mõni minut pärast signaali kadumist.

1. Punane ootetuli muutub roheliseks, kui kõlarid on sisse lülitatud

HOOLDUS

Puhastage BeoLab 6000 kõlareid pehme, tugevalt väänatud kiuvaba lapiga, mille olete kastnud leige vee lahusesse, mis sisaldab mõnda tilka pehmet pesuvahendit, näiteks nõudepesuvahendit.

MÄRKUS! Ärge kunagi kasutage BeoLab 6000 kõlarite puhastamiseks alkoholi ega muid lahusteid

See toode vastab EEU direktiivides 89/336 ja 73/23 sätestatud tingimustele
