Bang & Olufsen BeoLab 19 - Kõlarite kasutusjuhend

Sisu

1 Olulised ohutusjuhised
2 Ettevaatusabinõud
3 Seadme seadistamine
4 Puhastamine
5 Laadi alla juhend
6 Teistes keeltes

Olulised ohutusjuhised

Tulekahju või elektrilöögi ohu vähendamiseks ärge jätke seda seadet vihma või niiskuse kätte.

Toote saab täielikult välja lülitada ainult vooluvõrgust lahti ühendades. Pistikupesad peavad olema alati ligipääsetavad.

Noolpea sümboliga välk võrdkülgse kolmnurga sees on mõeldud kasutaja hoiatamiseks isoleerimata "ohtliku pinge" olemasolu eest toote korpuses, mis võib olla piisavalt suur, et tekitada inimestele elektrilöögi ohtu.

hoiatus Hüüumärk võrdkülgse kolmnurga sees on mõeldud kasutaja hoiatamiseks oluliste kasutus- ja hooldusjuhiste (teenindus) olemasolu eest tootega kaasas olevas kirjanduses.

Elektrilöögi ohu vältimiseks ärge ühendage vooluvõrku, kui iluvõre on eemaldatud.

Ainult Hiina turu jaoks!

Lugege need juhised läbi. Hoidke need juhised alles. Pange tähele kõiki hoiatusi. Järgige kõiki juhiseid. Ärge kasutage seda seadet vee lähedal. Puhastage ainult kuiva lapiga. Ärge blokeerige ühtegi ventilatsiooniava. Paigaldage vastavalt tootja juhistele. Ärge paigaldage soojusallikate, nagu radiaatorid, soojusregistrid, pliidid või muud seadmed (sealhulgas võimendid), mis toodavad soojust, lähedusse. Ärge kahjustage polariseeritud või maandustüüpi pistiku ohutuseesmärki. Polariseeritud pistikul on kaks laba, millest üks on teisest laiem. Maandustüüpi pistikul on kaks laba ja kolmas maandusots. Laiem laba või kolmas ots on ette nähtud teie ohutuse tagamiseks. Kui kaasasolev pistik ei sobi teie pistikupessa, konsulteerige elektrikuga vananenud pistikupesa asendamiseks. Kaitske toitejuhet pealeastumise või muljumise eest, eriti pistikute, mugavuspistikupesade ja seadmest väljumise koha juures. Kasutage ainult tootja poolt määratud lisaseadmeid/tarvikuid.

Kasutage ainult tootja poolt määratud või seadmega müüdava käru, aluse, statiivi, kronsteini või lauaga. Käru kasutamisel olge käru/seadme kombinatsiooni liigutamisel ettevaatlik, et vältida ümberkukkumisest tulenevaid vigastusi. Ühendage see seade äikesetormi ajal või pikaajalisel mittekasutamisel vooluvõrgust lahti. Andke kõik hooldustööd kvalifitseeritud hoolduspersonalile. Hooldustööd on vajalikud, kui seade on mingil viisil kahjustatud, näiteks toitejuhe või pistik on kahjustatud, seadmesse on voolanud vedelikku või esemeid on kukkunud, seade on olnud vihma või niiskuse käes, ei tööta normaalselt või on maha kukkunud.

Ettevaatusabinõud

Tootele ei tohiks asetada lahtise leegi allikaid, näiteks süüdatud küünlaid.

Seadme seadistamine

Seadistage oma BeoLab 19 bassikõlar juhtmevabalt või kaablitega. Veenduge, et bassikõlar on paigutatud, seadistatud ja ühendatud vastavalt käesolevas juhendis toodud juhistele. Paigaldamise kohta võite pöörduda ka oma edasimüüja poole.

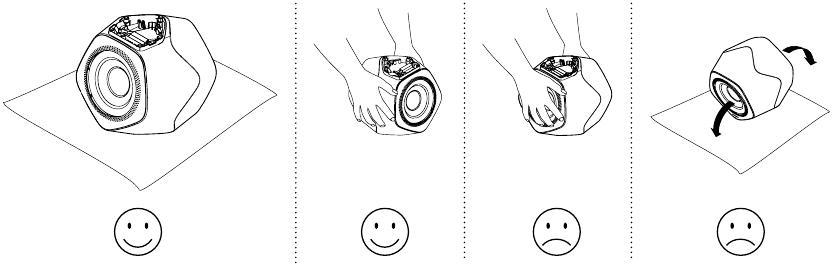

Bassikõlarit käsitsedes asetage see pehmele riidele vms, et vältida bassikõlari märgistamist. Ärge hoidke ega asetage bassikõlarit esi- või tagaküljele.

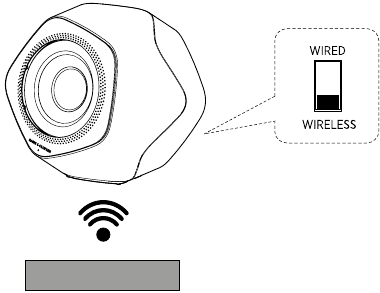

Seadistage oma audio-/videotoode juhtmevabalt BeoLab 19 bassikõlariga. Vaadake oma saatjaseadmega, näiteks BeoLab Transmitter 1, kaasas olevat juhendit, et saada teavet saatjaseadme, audio-/videotoote ja bassikõlari ühendamise kohta. Seadke lüliti WIRED/WIRELESS (juhtmega/juhtmevaba) asendisse WIRELESS (juhtmevaba).

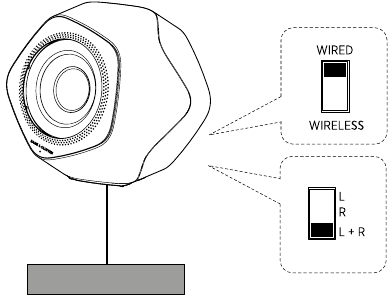

Kui valite kaabeldatud seadistuse, saate BeoLab 19 ja oma audio-/videotoote vaheliseks ühenduseks kasutada Power Linki või liinisisendkaableid. Seadke lüliti WIRED/WIRELESS (juhtmega/juhtmevaba) asendisse WIRED (juhtmega) ja lüliti L, R, L+R (vasak-parem) vastavalt sellele, kuidas bassikõlar on tootega ühendatud, vt ka 9. Jaoturit saab kasutada, kui kõik Power Linki pesad on ühendatud tootel hõivatud.
POS.: Seadke positsioonilüliti vastavalt sellele, kas teie bassikõlar on paigutatud seina lähedale, nurka või vabalt seisvasse asendisse.

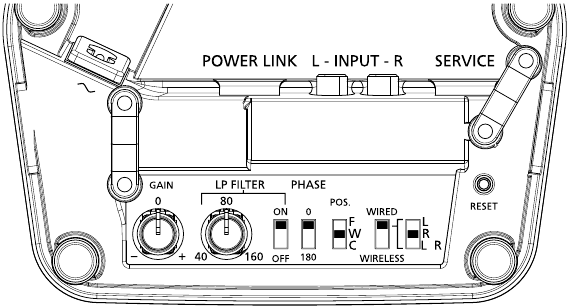

Pesa ja lülitipaneel.
RESET (lähtesta): Bassikõlari juhtmevaba seadistuse lähtestamiseks vajutage ja hoidke nuppu mõni sekund all, kuni olekuindikaator hakkab kiiresti roheliselt vilkuma. Bassikõlar on nüüd sidumisrežiimis ja valmis juhtmevaba Power Linki seadmega ühendamiseks.

SERVICE (hooldus): Ainult hoolduskasutuseks.

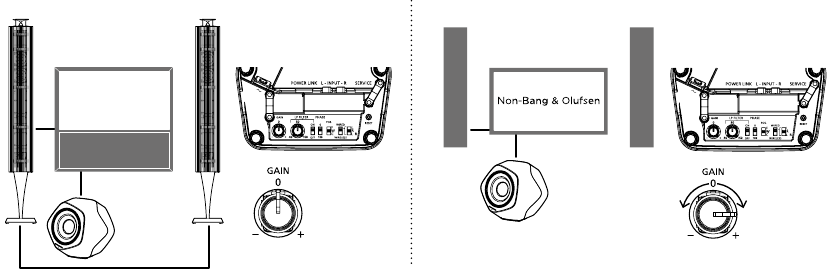

GAIN (võimendus): Reguleerib 6 BeoLab 19 väljundtaset võrreldes peamiste kõlaritega. Kui Beolab 19 on ühendatud Bang & Olufseni teleriga, ei ole vaja võimendust reguleerida. Kui see on ühendatud mitte-Bang & Olufseni toodetega, peate võib-olla võimendust reguleerima.

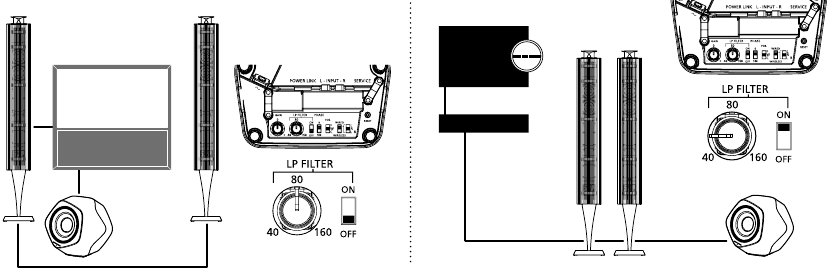

LP FILTER (madalpääsfilter): Joondab BeoLab 19 ja kõlarite sagedusalad. Kui lüliti on seatud asendisse ON (sees), saab nuppu keerata madalama või kõrgema sageduse saamiseks. Kui BeoLab 19 on ühendatud ruumilise heli süsteemiga, ei ole vaja LP-filtrit reguleerida. Kui BeoLab 19 on ühendatud Bang & Olufseni helisüsteemiga, tuleks LP-filter sisse lülitada ja reguleerida asendisse 40 ja 80 vahel, mis sobib enamikule Bang & Olufseni Power Linki kõlaritele. Üldiselt sõltub LP FILTERi seadistus peamiste kõlarite suurusest. See tähendab, et suurem kõlar nõuab madalamat seadistust, samas kui väiksem kõlar nõuab kõrgemat seadistust. Kui ühendate BeoLab 19 mitte-Bang & Olufseni toodetega, peaksite kuulama muusikat bassikõlarist ja kõlaritest, et teha kindlaks, kas LP FILTERit tuleks reguleerida.

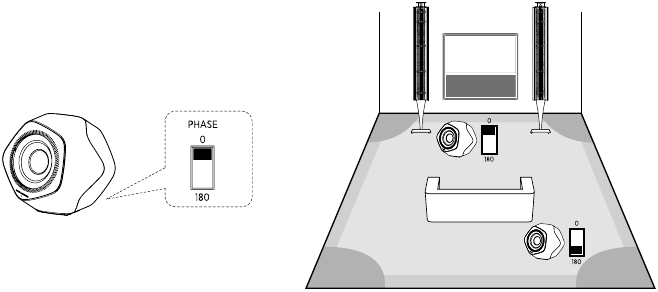

PHASE (faas): Võite PHASE (faasi) reguleerida, kui kõlarite ja bassikõlari heli ei tundu olevat sünkroniseeritud. Kui teie bassikõlar on joondatud teie esikõlaritega, siis seadke bassikõlari PHASE (faasi) lüliti asendisse 0. Kui teie bassikõlar asub mujal, siis proovige faasilülitit mõlemas asendis ja seadke see asendisse, mis tekitab teie kuulamisasendis tugevaima bassi. Kui te ei märka üldse mingit erinevust, siis seadke lüliti asendisse 0.

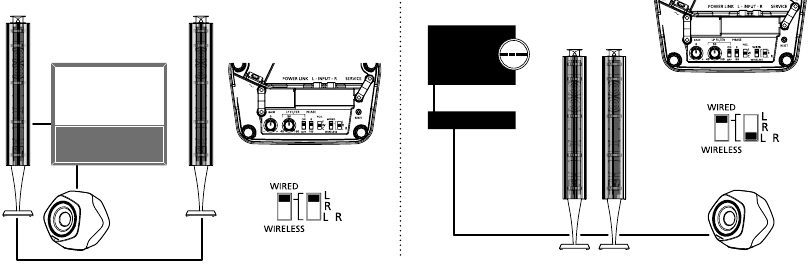

L, R, L+R (vasak-parem lüliti): Seadke lüliti vastavalt ühendusele, mille olete loonud audio- või videotootega. Bang & Olufseni telerid saavad saata signaale BeoLab 19-le kas vasaku (L) või parema (R) kanali kaudu. See seadistatakse teleri menüüdes ja lüliti tuleks vastavalt seadistada. Tavaliselt tuleks helisüsteemiga ühendamisel kasutada asendit L+R.

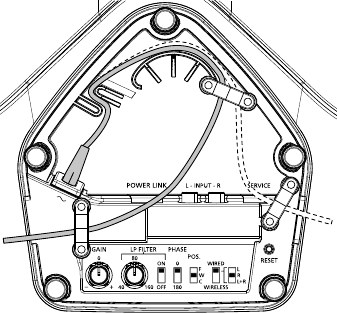

Kinnitage toitekaabel hoidikutega kas vasakule või paremale, nagu on näidatud. Ühenduskaabel võib kulgeda koos toitekaabliga hoidiku all.

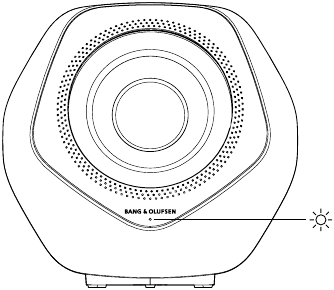

Toote olek ja juhtmevaba indikaator:

Punane (pidev): Indikaator on mõne sekundi jooksul pidevalt punane, kui bassikõlar on vooluvõrku ühendatud või välja lülitub.
Roheline (pidev): Indikaator on mõne sekundi jooksul pidevalt roheline, kui bassikõlar sisse lülitub.
Roheline (vilgub aeglaselt): Käimas on tarkvarauuendus, mille ajal bassikõlar ei saa mängida. Ärge ühendage vooluvõrgust lahti.
Roheline (vilgub kiiresti): Kui teie seadistuses on juhtmevaba Power Linki seade, on kõlar sidumisrežiimis ja valmis seadmega ühendamiseks.
Oranž (pidev): Juhtmevaba ühenduse signaalitugevus on madal.
Oranž (vilgub aeglaselt): Toode on ülekuumenenud ja vähendab helitugevust.
Oranž (vilgub kiiresti): On tekkinud viga. Ühendage bassikõlar vooluvõrgust lahti ja ühendage see uuesti või lähtestage võrguühendus, kui teil on juhtmevaba Power Linki seade. Kui probleem püsib, võtke ühendust oma Bang & Olufseni edasimüüjaga.

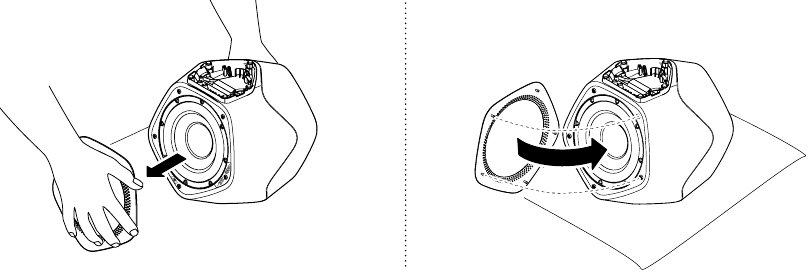

Tootesiltide nägemiseks eemaldage esikaas (koos Bang & Olufseni logoga), tõmmates välisservadest. Paigaldamisel veenduge, et tihvtid ja augud on joondatud.

Puhastamine

Pühkige tolm pindadelt kuiva, pehme lapiga. Vajadusel eemaldage plekid või mustus pehme, kergelt niiske lapi ja vee ning õrna pesuvahendi, näiteks nõudepesuvahendi lahusega.
Ärge kunagi kasutage bassikõlari ühegi osa puhastamiseks alkoholi ega muid lahusteid!
