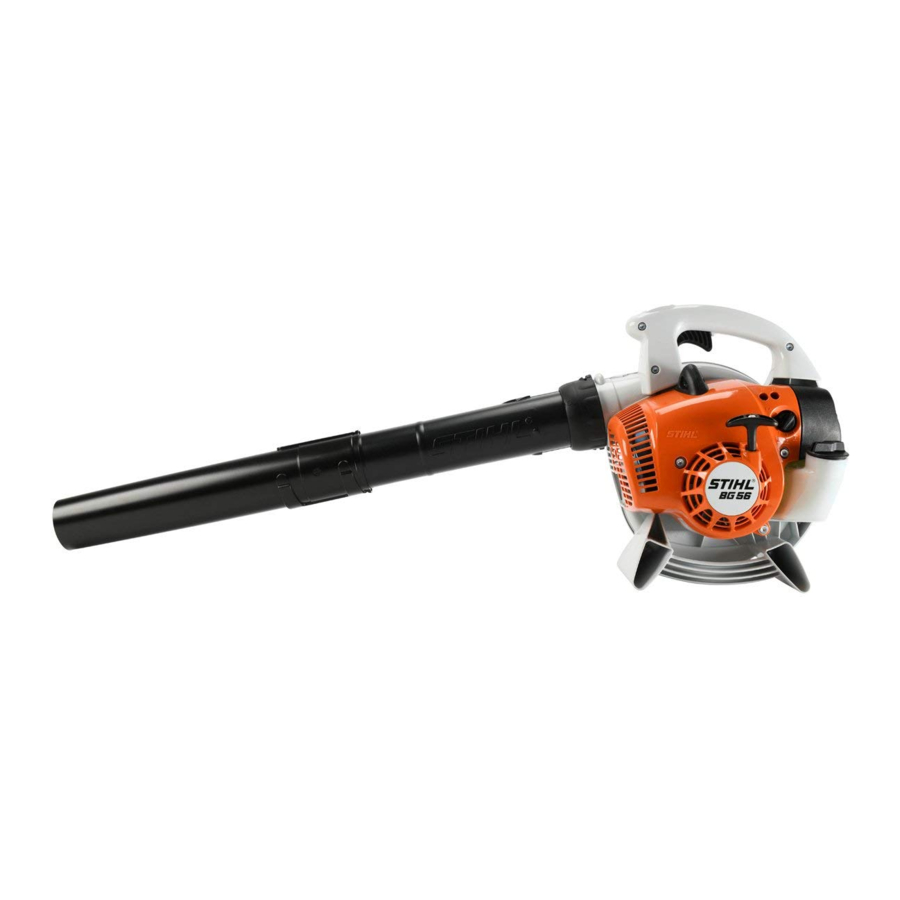

Navodila za uporabo za modele Stihl BG 56, BG 66, BG 86, SH 56, SH 86, BG 56 C-E, BG 86 C-E

Uvod

Z vašim puhalnikom naj upravljajo samo osebe, ki v celoti razumejo ta navodila.
Za največjo učinkovitost in zadovoljstvo z vašim puhalnikom STIHL je pomembno, da preberete, razumete in upoštevate varnostne ukrepe ter navodila za uporabo in vzdrževanje v poglavju »Varnostni ukrepi in tehnike dela«, preden uporabite puhalnik. Za več informacij lahko obiščete spletno mesto www.stihlusa.com.
Če ne razumete katerega koli navodila v teh navodilih, se obrnite na prodajalca STIHL ali distributerja STIHL za vaše območje.

Ker je puhalnik hitro orodje, je treba upoštevati nekatere posebne varnostne ukrepe, kot pri vseh drugih električnih orodjih, da zmanjšate tveganje telesnih poškodb. Neupoštevna ali nepravilna uporaba lahko povzroči resne ali celo smrtne poškodbe.
Ta navodila za uporabo so zaščitena z avtorskimi pravicami. Vse pravice so pridržane, zlasti pravice do razmnoževanja, prevajanja in obdelave z elektronskimi sistemi.

Vodnik za uporabo teh navodil

Piktogrami
Pomen piktogramov, ki so pritrjeni na stroj ali vtisnjeni vanj, je pojasnjen v teh navodilih.
Glede na zadevni model so lahko na vašem stroju naslednji piktogrami.

	Rezervoar za gorivo za mešanico bencina in motornega olja
	Pritisnite za upravljanje ročne črpalke za gorivo

Simboli v besedilu
Številna navodila za uporabo in varnost so podprta z ilustracijami.
Posamezni koraki ali postopki, opisani v navodilih, so lahko prikazani na različne načine:

• Oznaka označuje korak ali postopek.

Opis koraka ali postopka, ki se neposredno nanaša na ilustracijo, lahko vsebuje številke elementov, ki se pojavljajo na ilustraciji. Na primer:

• Odstranite vijak (1)
• Potegnite mrežico za zaščito pred iskrami (2) navzgor iz dušilca zvoka

Poleg navodil za uporabo lahko ta navodila vsebujejo odstavke, ki zahtevajo vašo posebno pozornost. Takšni odstavki so označeni s simboli in opozorilnimi besedami, opisanimi spodaj:

Označuje nevarno situacijo, ki bo, če se ji ne izognete, povzročila smrt ali resne poškodbe.

Označuje nevarno situacijo, ki bi lahko, če se ji ne izognete, povzročila smrt ali resne poškodbe.
OBVESTILO
Označuje tveganje materialne škode, vključno s škodo na stroju ali njegovih posameznih komponentah.

Izboljšave inženiringa
Filozofija družbe STIHL je nenehno izboljševanje vseh svojih izdelkov. Zato se občasno izvajajo inženirske spremembe in izboljšave. Posledično nekatere spremembe, modifikacije in izboljšave morda niso zajete v teh navodilih. Če se delovne značilnosti ali videz vašega stroja razlikujejo od tistih, ki so opisane v teh navodilih, se za pomoč obrnite na prodajalca STIHL ali distributerja STIHL za vaše območje.

Sestavljanje puhalnika

Namestitev cevi puhalnika

• Poravnajte puščice (1).
• Postavite spojno matico tako, da je simbol ‚ poravnan s puščicami.
• Potisnite cev puhalnika (2) v nastavek ohišja ventilatorja (3) do konca.

• Potisnite spojno matico (4) čez nastavek ohišja ventilatorja do konca.
• Zavrtite spojno matico (4) v smeri puščice, dokler simbol ƒ ni poravnan s puščicami – spojna matica se slišno zaskoči v položaj.

BG 56, BG 86, SH 56, SH 86

• Potisnite šobo (5) na cev puhalnika (2) do zatiča (6), položaj (a) (dolga) ali položaj (b) (kratka), in zavrtite šobo v smeri puščice, da se zaskoči v položaj.

BG 66

• Poravnajte puščice (1).
• Postavite spojno matico tako, da je simbol poravnan s puščicami.
• Potisnite cev puhalnika (2) v nastavek ohišja ventilatorja (3) do konca.

• Potisnite spojno matico (4) čez nastavek ohišja ventilatorja do konca.
• Zavrtite spojno matico (4) v smeri puščice, dokler simbol ni poravnan s puščicami – spojna matica se slišno zaskoči v položaj.

• Potisnite šobo (5) v položaj (a) na cev puhalnika (2) do zatiča (6) in zavrtite v smeri puščice, da se zaskoči v položaj.

Odstranjevanje cevi puhalnika

• Ugasnite motor.

• Vstavite ustrezno orodje skozi odprtino v spojni matici, da pritisnete jeziček navzdol.
• Zavrtite spojno matico v smeri puščice do konca.
• Odstranite cev puhalnika.

Sestavljanje sesalnika za drobljenje

Namestitev kolena

• Potisnite koleno (1) v lovilno vrečo (2) do oznake (manjša puščica).
• Zategnite trak (3) na lovilni vreči in pritisnite jeziček navzdol (4).

OBVESTILO
Prepričajte se, da je zadrga na lovilni vreči zaprta.

• Poravnajte puščice (5).
• Postavite spojno matico tako, da je simbol poravnan s puščicami.
• Potisnite koleno v vdolbino v nastavku ohišja ventilatorja (6) do konca.

• Potisnite spojno matico (7) čez nastavek ohišja ventilatorja do konca.
• Zavrtite spojno matico (7) v smeri puščice, dokler simbol ni poravnan s puščicami – spojna matica se slišno zaskoči v položaj.

Sestavljanje sesalne cevi

• Poravnajte puščice na sesalni cevi in podaljšku. Potisnite skupaj in zaskočite v položaj.

Namestitev sesalne cevi

• Ugasnite motor.

• Vstavite izvijač v jeziček (1) in pritisnite navzdol, da odklopite sesalno mrežico (2) in jo nato odprite.

• Poravnajte puščice (3).
• Postavite spojno matico (5) tako, da je odprtina poravnana s puščicami (3).
• Potisnite sesalno cev v nastavek ohišja ventilatorja (4) do konca.
• Potisnite spojno matico (5) čez nastavek ohišja ventilatorja.

• Zavrtite spojno matico (5) v smeri puščice, dokler se slišno ne zaskoči v položaj.
• Nadaljujte z vrtenjem spojne matice v smeri puščice in jo trdno zategnite.

Odstranjevanje kolena

• Ugasnite motor.


• Vstavite ustrezno orodje skozi odprtino v spojni matici, da pritisnete jeziček navzdol.
• Zavrtite spojno matico v smeri puščice do konca.
• Odstranite koleno.

Odstranjevanje sesalne cevi

• Ugasnite motor.


• Zavrtite spojno matico v smeri puščice do konca.
• Vstavite ustrezno orodje skozi odprtino v spojni matici, da pritisnete jeziček navzdol.
• Nadaljujte z vrtenjem spojne matice v smeri puščice do naslednje končne točke.
• Odstranite sesalno cev.
• Zaprite sesalno mrežico in jo zaskočite v položaj.

Gorivo

Ta motor je certificiran za delovanje na neosvinčen bencin in olje za dvotaktne motorje STIHL v razmerju mešanja 50:1.
Vaš motor zahteva mešanico visokokakovostnega bencina in dvotaktnega olja za zračno hlajene motorje.
Uporabljajte neosvinčen bencin srednjega razreda z minimalno oktansko vrednostjo 89 ((R+M)/2) in največ 10 % vsebnostjo etanola.
OBVESTILO
Gorivo z oktansko vrednostjo pod 89 lahko poveča temperaturo motorja. To pa poveča tveganje za zatikanje bata in poškodbe motorja.
Pomembna je tudi kemična sestava goriva. Nekateri dodatki za gorivo ne vplivajo le škodljivo na elastomere (membrane uplinjača, oljna tesnila, cevi za gorivo itd.), temveč tudi na magnezijeve odlitke in katalizatorje. To lahko povzroči težave pri delovanju ali poškoduje motor. Zaradi tega STIHL priporoča, da uporabljate samo kakovosten neosvinčen bencin!
OBVESTILO
Bencin z vsebnostjo etanola, večjo od 10 %, lahko povzroči težave pri delovanju in večje poškodbe motorjev, zato ga ne smete uporabljati. Za več podrobnosti glejte www.STIHLusa.com/ethanol
Vsebnost etanola v bencinu vpliva na hitrost motorja – morda bo treba ponovno nastaviti uplinjač, če uporabljate goriva z različno vsebnostjo etanola.

Da bi zmanjšali tveganje za telesne poškodbe zaradi izgube nadzora in/ali stika z delujočim rezalnim orodjem, ne uporabljajte naprave z nepravilno nastavljeno prostim tekom. Pri pravilni hitrosti prostega teka se rezalno orodje ne sme premikati.
Če je hitrost prostega teka vašega stroja nepravilno nastavljena, naj vaš pooblaščeni serviser STIHL pregleda vaš stroj ter opravi ustrezne nastavitve in popravila.
Hitrost prostega teka in največja hitrost motorja se spremenita, če preklopite z goriva z določeno vsebnostjo etanola na gorivo z veliko višjo ali nižjo vsebnostjo etanola.
Temu problemu se lahko izognete, če vedno uporabljate gorivo z enako vsebnostjo etanola.
Za zagotovitev največje zmogljivosti vašega motorja STIHL uporabljajte visokokakovostno olje za dvotaktne motorje. Da bi vaš motor deloval čisteje in zmanjšali škodljive usedline ogljika, STIHL priporoča uporabo
Olje za dvotaktne motorje STIHL HP Ultra ali pa pri svojem prodajalcu povprašajte po enakovrednem popolnoma sintetičnem olju za dvotaktne motorje.
Za izpolnjevanje zahtev EPA in CARB priporočamo uporabo olja STIHL HP Ultra.

STIHL MotoMix
STIHL priporoča uporabo goriva STIHL MotoMix. STIHL MotoMix ima visoko oktansko vrednost in zagotavlja, da vedno uporabljate pravo razmerje mešanice bencina in olja.
STIHL MotoMix uporablja olje za dvotaktne motorje STIHL HP Ultra, ki je primerno za motorje z visokimi zmogljivostmi. Za več podrobnosti glejte www.STIHLusa.com/ethanol
Če ne uporabljate MotoMix, uporabljajte samo olje za dvotaktne motorje STIHL ali enakovredna visokokakovostna olja za dvotaktne motorje, ki so zasnovana za uporabo v zračno hlajenih dvotaktnih motorjih.
Uporaba nesezonskih mešanic bencina lahko poveča možnost nastanka tlaka v rezervoarju za gorivo med delovanjem. Na primer, uporaba zimske mešanice poleti bo povečala tlak v rezervoarju za gorivo. Vedno uporabljajte mešanice bencina, ki so primerne za letni čas, nadmorsko višino in druge okoljske dejavnike.
Ne uporabljajte olj za mešanje z oznako NMMA ali TCW (dvotaktno vodno hlajenje) ali drugih olj za mešanje, ki navajajo, da so namenjena za uporabo v vodno hlajenih in zračno hlajenih motorjih (npr. izvenkrmni motorji, motorne sani, motorne žage, mopedi itd.).

Pri ravnanju z bencinom bodite previdni. Izogibajte se neposrednemu stiku s kožo in vdihavanju bencinskih hlapov. Pri polnjenju na črpalki najprej odstranite posodo iz vozila in jo položite na tla, preden jo napolnite. Da bi zmanjšali tveganje za iskre zaradi statične razelektritve in posledičnega požara in/ali eksplozije, ne polnite posod za gorivo, ki so v vozilu ali na prikolici ali na njih.
Posoda mora biti tesno zaprta, da se omeji količina vlage, ki pride v mešanico.
Rezervoar za gorivo stroja je treba po potrebi očistiti.

Staranje mešanice goriva
Če ne uporabljate MotoMix, zmešajte samo toliko goriva, kot ga potrebujete za nekaj dni dela, vendar ne več kot za 30 dni shranjevanja. Shranjujte samo v odobrenih posodah za gorivo. Pri mešanju najprej v posodo vlijte olje, nato pa dodajte bencin. Zaprite posodo in jo pretresite ročno, da zagotovite pravilno mešanje olja in bencina.

Tresenje goriva lahko povzroči nastanek tlaka v posodi za gorivo. Da bi zmanjšali tveganje za požar in hude telesne poškodbe ali materialno škodo zaradi pršenja goriva, pustite posodo za gorivo nekaj minut, preden jo odprete. Odprite posodo počasi, da sprostite morebitne preostale tlake. Nikoli ne odpirajte posode za gorivo v bližini vira vžiga. Preberite in upoštevajte vsa opozorila in navodila, ki so priložena vaši posodi za gorivo.

Bencin	Oljno (STIHL 50:1 ali enakovredna visokokakovostna olja)
US gal.	US fl.oz.
1	2.6
2 1/2	6.4
5	12.8

Prazne posode z oljem za mešanje odlagajte samo na pooblaščenih mestih za odlaganje.

Dolivanje goriva

Odstranitev pokrovčka na rezervoarju za gorivo pod pritiskom lahko povzroči silovito brizganje bencina, hlapov in dima iz rezervoarja v vse smeri. Iztekajoči se bencin, hlapi ali dim, ki se včasih imenujejo pršenje goriva ali "gejziranje", lahko povzročijo resne telesne poškodbe, vključno s požarom in opeklinami, ali materialno škodo.
Do pršenja goriva lahko pride, ko je motor vroč in se rezervoar odpre pod pritiskom. Do tega lahko pride v vročih okoljih, tudi če motor ni deloval. Pršenje je bolj verjetno, ko je rezervoar za gorivo napolnjen do polovice ali več.

Izogibajte se poškodbam zaradi pršenja goriva.
Vedno upoštevajte navodila za dolivanje goriva v tem priročniku:

• Vsak rezervoar za gorivo obravnavajte, kot da je pod pritiskom, zlasti če je napolnjen do polovice ali več.
• Vedno pustite, da se električno orodje ustrezno ohladi, preden poskusite odpreti rezervoar za gorivo ali doliti gorivo; v vročih razmerah bo to trajalo dlje.
• Nikoli ne odstranjujte pokrovčka tako, da ga zavrtite neposredno v odprt položaj. Najprej ga zavrtite približno 1/2 obrata v nasprotni smeri urinega kazalca, da sprostite morebitni preostali tlak.
• Nikoli ne odpirajte rezervoarja za gorivo, ko je motor še vroč ali deluje.
• Nikoli ne odpirajte rezervoarja za gorivo ali dolivajte gorivo v električno orodje v bližini isker, plamenov ali drugih virov vžiga.
• Izberite pravo gorivo: uporabljajte samo kakovostno (89 oktanov ali več), sveže gorivo, mešano za letni čas.
• Zračni žep: ne odstranjujte pokrovčka za gorivo, da bi sprostili zračni žep. Odstranitev pokrovčka nima vpliva na zračni žep.
• Zavedajte se, da je pršenje goriva bolj verjetno na višjih nadmorskih višinah.


Priprave

• Pred dolivanjem goriva očistite pokrovček za dolivanje in območje okoli njega, da zagotovite, da v rezervoar ne bo padla nobena umazanija.
• Stroj postavite tako, da bo pokrovček za dolivanje obrnjen navzgor.

Da bi zmanjšali tveganje za požar in druge telesne poškodbe zaradi uhajanja plina in hlapov, počasi in previdno odstranite pokrovček za dolivanje goriva, da se morebitni tlak v rezervoarju počasi sprosti.

Odpiranje


Ko pustite, da se električno orodje ohladi, počasi in previdno odstranite pokrovček za dolivanje goriva, da se sprosti morebitni preostali tlak v rezervoarju:

• Medtem ko vzdržujete enakomeren pritisk navzdol, počasi obrnite pokrovček za približno 1/2 obrata v nasprotni smeri urinega kazalca.
• Če pride do znatnega odzračevanja, takoj ponovno zatesnite rezervoar tako, da obrnete pokrovček v smeri urinega kazalca v zaprt položaj. Pustite, da se električno orodje še bolj ohladi, preden poskusite odpreti rezervoar.
• Obrnite pokrovček v odprt položaj šele, ko vsebina rezervoarja ni več pod pritiskom.
• Odstranite pokrovček za dolivanje goriva.

Nikoli ne odstranjujte pokrovčka tako, da ga zavrtite neposredno v odprt položaj. Najprej pustite, da se električno orodje ustrezno ohladi, nato pa sprostite morebitni preostali tlak tako, da pokrovček počasi obrnete za približno 1/2 obrata v nasprotni smeri urinega kazalca. Nikoli ne poskušajte odstraniti pokrovčka, ko je motor še vroč ali deluje.

Dolivanje goriva
Pazite, da med dolivanjem goriva ne polijete goriva, in ne napolnite rezervoarja preveč – pustite približno 1/2" (13 mm) zračnega prostora.

Zapiranje


Nepravilno privit pokrovček za dolivanje goriva se lahko zrahlja ali odpade in razlije količine goriva. Da bi zmanjšali tveganje za razlitje goriva in požar zaradi nepravilno nameščenega pokrovčka za gorivo, ročno privijte pokrovček za dolivanje goriva s čim večjo silo:

• Če se vaš pokrovček za gorivo še vedno ne privije pravilno, je morda poškodovan ali pokvarjen. Nehajte uporabljati električno orodje in ga odnesite k pooblaščenemu prodajalcu STIHL za popravilo ali zamenjavo.

Vsako leto zamenjajte telo za zajemanje goriva

Preden stroj shranite za daljše obdobje, izpraznite in očistite rezervoar za gorivo ter pustite motor delovati, dokler uplinjač ni suh.

Zagon/ustavitev motorja

Zagon motorja

• Upoštevajte varnostne ukrepe.

• Pritisnite ročno črpalko za gorivo (1) vsaj petkrat – tudi če je žarnica že napolnjena z gorivom.

Nastavitev nastavitvene ročice
Samo BG 86, SH 86

• Za zagon premaknite nastavitveno ročico v položaj za zagon

Nastavitvena ročica (2) omogoča zaklepanje sprožilca za plin (3) v položaju polnega plina med delovanjem.

Nastavitev gumba za dušenje
Če je motor hladen

• Nastavite gumb za dušenje na

Če je motor topel

• Nastavite gumb za dušenje na

To nastavitev uporabite tudi, če je motor deloval, vendar je še vedno hladen.

Vžig

• Postavite stroj na tla, da bo varen.
• Prepričajte se, da imate trdno podlago: stroj trdno držite z desno roko na ohišju in ga pritisnite navzdol.
• Držite zaganjalni ročaj z levo roko.

Različica z Easy2Start

• Enakomerno povlecite zaganjalni ročaj.

Različica brez Easy2Start

• Počasi povlecite zaganjalni ročaj, dokler ne začutite, da se je zaskoči, nato pa ga močno povlecite.

OBVESTILO
Ne izvlecite zaganjalne vrvi do konca – sicer se lahko zlomi.

• Ne dovolite, da se zaganjalni ročaj vrne nazaj. Počasi ga vodite nazaj v ohišje, da se zaganjalna vrv lahko pravilno navije.

Takoj ko motor deluje

• Pritisnite sprožilec za plin (3) – gumb za dušenje se premakne v položaj za delovanje – motor se vrne v prosti tek.

Ustavitev motorja
BG 56, BG 66, SH 56

• Premaknite stikalo za zaustavitev na 0 – motor se ustavi – stikalo za zaustavitev se vrne v položaj za vklop.

BG 86, SH 86

• Premaknite nastavitveno ročico na 0 – motor se ustavi – nastavitvena ročica se vrne v položaj za vklop.

Drugi nasveti za zagon
Če se motor ustavi, ko je gumb za dušenje vklopljen ali med pospeševanjem

• Premaknite gumb za dušenje na in nadaljujte z vžigom, dokler motor ne začne delovati.

Če se motor ne zažene

• Prepričajte se, da so vse nastavitve pravilne (gumb za dušenje, nastavitvena ročica v položaju za delovanje).
• Ponovite postopek zagona.

Če je rezervoar za gorivo popolnoma prazen in nato ponovno napolnjen

• Pritisnite ročno črpalko za gorivo (1) vsaj petkrat – tudi če je žarnica že napolnjena z gorivom.
• Zdaj zaženite motor.

Čiščenje zračnega filtra

Umazani zračni filtri zmanjšujejo moč motorja, povečujejo porabo goriva in otežujejo zagon.

Različni zračni filtri
Različni modeli so opremljeni z različnimi zračnimi filtri. Modele je mogoče prepoznati po ohišju filtra in samem zračnem filtru.

Različica z ravnim filtrirnim materialom

• Obrnite ključavnico pokrova filtra (1) v nasprotni smeri urinega kazalca v navpični položaj.
• Odstranite pokrov filtra (2).
• Očistite umazanijo okoli filtra.

• Izvlecite držalo (3) in odstranite element zračnega filtra (4) iz ohišja filtra (5).
• Zamenjajte element filtra. Kot začasni ukrep ga lahko izbijete na dlan ali izpihate s stisnjenim zrakom – ne umivajte ga.
  Zamenjajte vse poškodovane dele.

Namestitev elementa filtra

• Vstavite filter (4) v ohišje filtra (5) in potisnite držalo (3) v položaj.
• Ponovno namestite pokrov filtra (2) in obrnite ključavnico pokrova filtra v smeri urinega kazalca v vodoravni položaj.

Različica z nagubanim filtrirnim materialom

• Odvijte ključavnico pokrova filtra (1) v nasprotni smeri urinega kazalca.
• Odstranite pokrov filtra (2).
• Očistite umazanijo okoli filtra.

• Vzemite zračni filter (3) iz ohišja filtra (4).

Čiščenje zračnega filtra

• Pazljivo izbijte filter na dlan ali ga od znotraj navzven očistite s stisnjenim zrakom.

V primeru trdovratne umazanije ali lepljivega filtrirnega materiala

• Operite zračni filter v posebnem čistilu STIHL (poseben pripomoček) ali čisti, nevnetljivi raztopini (npr. topla milnica). Sperite filter od znotraj navzven pod curkom vode – ne uporabljajte visokotlačnega čistilnika.
• Posušite filter – ne izpostavljajte ga visokim temperaturam.

Postavite filter v položaj.

• Namestite element filtra v ohišje filtra.
• Namestite pokrov filtra in privijte ključavnico pokrova filtra v smeri urinega kazalca.

Upravljanje motorja

Emisije izpušnih plinov se nadzorujejo z zasnovo motorja in komponent (npr. uplinjač, vžig, čas in čas ventilov ali odprtin).

Nastavitev uplinjača

Uplinjač je bil v tovarni nastavljen tako, da zagotavlja optimalno mešanico goriva in zraka v večini delovnih pogojev.

Nastavitev hitrosti prostega teka

Motor se ustavi v prostem teku

• Obrnite vijak za hitrost prostega teka (LA) v smeri urinega kazalca, dokler motor ne teče gladko.

Vžigalna svečka

Če pride do izgube moči motorja, se stroj težko zažene ali slabo deluje v prostem teku, najprej preverite vžigalno svečko.
Namestite novo vžigalno svečko po približno 100 urah delovanja ali prej, če so elektrode erodirane/korodirane.
Napačna mešanica goriva (preveč motornega olja v bencinu), umazan zračni filter in neugodni pogoji delovanja (večinoma pri delni plin) vplivajo na stanje vžigalne svečke. Ti dejavniki povzročajo nastanek usedlin na izolatorju, kar lahko poslabša delovanje.

Odstranjevanje vžigalne svečke

• Izvlecite nastavek vžigalne svečke (1).
• Odvijte vžigalno svečko.

Preverjanje vžigalne svečke

• Očistite umazano vžigalno svečko.
• Preverite razmik elektrod (A) in ga po potrebi ponovno nastavite – glejte poglavje »Specifikacije«.
• Uporabljajte samo vžigalne svečke z uporom iz odobrenega območja.

Odpravite težave, ki so povzročile umazanijo vžigalne svečke:

• preveč olja v mešanici goriva,
• umazan zračni filter,
• neugodni pogoji delovanja, npr. delovanje pri delni obremenitvi.

Da bi zmanjšali tveganje požara in opeklin, uporabljajte samo vžigalne svečke, ki jih je odobril STIHL. Vedno trdno pritisnite nastavek vžigalne svečke (1) na priključek vžigalne svečke (2).
Ne uporabljajte vžigalne svečke z odstranljivim adapterjem SAE (3). Lahko pride do nastanka obloka, ki lahko vname gorljive hlape in povzroči požar. To lahko povzroči resne poškodbe ali materialno škodo.

• Uporabljajte samo vžigalne svečke z uporom s trdnimi priključki brez navojev

Namestitev vžigalne svečke

• Privijte vžigalno svečko (3) v valj in namestite nastavek (2) (trdno ga pritisnite navzdol).

Obnašanje motorja med delovanjem

Če obnašanje motorja med delovanjem ni zadovoljivo, čeprav je zračni filter čist in je uplinjač pravilno nastavljen, je vzrok lahko dušilec.
Naj vaš serviser preveri, ali je dušilec onesnažen (karbonizacija).
STIHL priporoča, da servisna in popravila opravljajo izključno pooblaščeni serviserji STIHL.

Shranjevanje stroja

Če stroja ne uporabljate približno 30 dni ali več

• Izpraznite in očistite rezervoar za gorivo v dobro prezračevanem prostoru.
• Pravilno zavrzite gorivo v skladu z lokalnimi okoljskimi zahtevami.
• Če je nameščena ročna črpalka za gorivo: Pritisnite ročno črpalko za gorivo vsaj 5-krat.
• Zaženite motor in ga pustite teči v prostem teku, dokler se ne ustavi
• Temeljito očistite stroj, zlasti rebra valja in zračni filter.
• Stroj shranjujte na suhem in varnem mestu. Hranite ga izven dosega otrok in drugih nepooblaščenih oseb

Mreža za lovljenje isker v dušilcu

Mreža za lovljenje isker v dušilcu

Da bi zmanjšali tveganje požara, ki ga povzročajo vroči delci, ki uhajajo iz stroja, nikoli ne uporabljajte stroja brez mreže za lovljenje isker ali s poškodovano mrežo za lovljenje isker. Ne spreminjajte dušilca ali mreže za lovljenje isker. Da bi zmanjšali tveganje požara zaradi nakopičenih ostankov, kot so borove iglice, veje ali listje, poskrbite, da so čepi dušilca nameščeni, preden začnete z delom.
OPOMBA
V skladu z zakoni ali predpisi v nekaterih državah ali zveznih državah se lahko določene operacije izvajajo samo, če je na voljo ustrezno servisirana mreža za lovljenje isker.

• Če ima motor manjšo moč, preverite mrežo za lovljenje isker v dušilcu.
• Če čepi dušilca manjkajo ali so poškodovani, namestite nove čepke.

STIHL priporoča, da vzdrževanje in popravila opravljajo samo pooblaščeni prodajalci STIHL.

Vzdrževanje in nega

1. STIHL priporoča, da to delo opravi servisni prodajalec STIHL.
2. Ne v vseh različicah, odvisno od države

Glavni deli

1. Nastavitvena ročica (BG 86, SH 86)
2. Nastavek vžigalne svečke
3. Dušilec
4. Ročaj zaganjalnika
5. Vijaki za nastavitev uplinjača
6. Ročna črpalka za gorivo
7. Gumb za dušenje
8. Ohišje filtra
9. Ključavnica pokrova filtra
10. Pokrovček za polnjenje goriva
11. Rezervoar za gorivo
12. Pomožni ročaj
13. Krmilni ročaj
14. Stikalo za zaustavitev (BG 56, BG 66, SH 56)
15. Sprožilec plina
16. Vstopna mreža
17. Unija matica
18. Cev puhalnika (BG 56, BG 86, SH 56, SH 86)
19. Okrogla šoba
20. Šoba ventilatorja *
21. Sesalna cev *
22. Koleno *
23. Vrečka za lovljenje *
24. Dušilec cevi puhalnika (BG 66)
    # Serijska številka

* Odvisno od različice – poseben pripomoček

Definicije

1. Nastavitvena ročica (BG 86, SH 86)
   Drži sprožilec plina v položaju.
2. Nastavek vžigalne svečke
   Povezuje vžigalno svečko z žico za vžig.
3. Dušilec
   Duši izpušne zvoke in preusmerja izpušne pline stran od upravljavca.
4. Ročaj zaganjalnika
   Ročaj poteznega zaganjalnika, ki je naprava za zagon motorja.
5. Vijaki za nastavitev uplinjača
   Za nastavitev uplinjača.
6. Ročna črpalka za gorivo
   Dovaja gorivo za hladen zagon.
7. Gumb za dušenje
   Olajša zagon motorja z obogatitvijo mešanice.
8. Ohišje filtra
   Pokriva element zračnega filtra.
9. Ključavnica pokrova filtra
   Zavaruje pokrov filtra.
10. Pokrovček za polnjenje goriva
    Za zapiranje rezervoarja za gorivo.
11. Rezervoar za gorivo
    Za mešanico goriva in olja.
12. Pomožni ročaj
    Dodatni ročaj za uporabo s sesalno cevjo kot vakuumom in ga drži leva roka.
13. Krmilni ročaj
    Ročaj puhalnika, ki ga drži desna roka.
14. Stikalo za zaustavitev (BG 56, BG 66, SH 56)
    Izklopi stroj.
15. Sprožilec plina
    Nadzoruje hitrost motorja.
16. Vstopna mreža
    Zmanjšuje tveganje neposrednega stika z ventilatorjem.
17. Unija matica
    Za pritrditev cevi puhalnika na puhalnik.
18. Cev puhalnika (BG 56, BG 86, SH 56, SH 86)
    Usmerja zračni tok.
19. Okrogla šoba
    Namesti se na cev puhalnika za usmerjanje zračnega toka.
20. Šoba ventilatorja
    Alternativna šoba za cev puhalnika za pospešitev zračnega toka.
21. Sesalna cev
    Namesti se na puhalnik.
22. Koleno
    Usmerja zračni tok in ostanke v vrečko za lovljenje.
23. Vrečka za lovljenje
    Pritrdi se na koleno za zbiranje posesanih ostankov.
24. Dušilec cevi puhalnika (BG 66)
    Zmanjšuje hrup puhalnika.

Specifikacije

EPA / CEPA
Obdobje skladnosti z emisijami, navedeno na nalepki o skladnosti z emisijami, označuje število obratovalnih ur, za katere je bilo dokazano, da motor izpolnjuje zvezne zahteve glede emisij.
Kategorija

1. 300 ur
2. 125 ur
3. 50 ur

CARB
Obdobje skladnosti z emisijami, uporabljeno na nalepki z indeksom zraka CARB, označuje izraze:
Razširjeno = 300 ur
Vmesno = 125 ur
Zmerno = 50 ur

Motor
Enocilindrični dvotaktni motor

Prostornina:	1,66 cu in (27,2 cc)
Izvrtina valja:	1,34 in (34 mm)
Hod bata:	1,18 in (30 mm)
Prosti tek:	2.500 vrt/min

Moč motorja v skladu z ISO 7293:
BG 56: 0,7 kW (0,9 KM)
BG 66: 0,6 kW (0,8 KM)
BG 86: 0,8 kW (1,1 KM)
SH 56: 0,7 kW (0,9 KM)
SH 86: 0,8 kW (1,1 KM)

Vžigalni sistem
Elektronski magneto vžig

Vžigalna svečka (z dušilko):	NGK CMR 6 H, BOSCH USR 4 AC
Razmik elektrod:	0,020 in (0,5 mm)

Sistem goriva
Membranski uplinjač za vse položaje z vgrajeno črpalko za gorivo
Prostornina rezervoarja za gorivo:
BG 56: 18,3 oz (0,54 l)
BG 66: 18,3 oz (0,54 l)
BG 86: 14,9 oz (0,44 l)
SH 56: 18,3 oz (0,54 l)
SH 86: 14,9 oz (0,44 l)

Največji pretok zraka

	Način pihanja, brez šobe	Način sesanja
BG 56:	430 cf/min (730 m 3 /h)	- - -
BG 66:	430 cf/min (730 m 3 /h)	- - -
BG 86:	477 cf/min (810 m 3 /h)	- - -
SH 56:	430 cf/min (730 m 3 /h)	418 cf/min (710 m 3 /h)
SH 86:	477 cf/min (810 m 3 /h)	453 cf/min (770 m 3 /h)

Hitrost zraka
Način pihanja, pri okrogli šobi

BG 56:	143 mph (64 m/sec)
BG 66:	143 mph (64 m/sec)
BG 86:	154 mph (69 m/sec)
SH 56:	143 mph (64 m/sec)
SH 86:	154 mph (69 m/sec)

Način pihanja, pri ploski šobi

BG 86:	190 mph (85 m/sec)
SH 86:	190 mph (85 m/sec)

Teža
Suho, način pihanja
BG 56: 9,0 lbs (4,1 kg)
BG 56 C: 9,3 lbs (4,2 kg)
BG 66: 9,7 lbs (4,4 kg)
BG 86: 9,7 lbs (4,4 kg)
BG 86 C: 9,9 lbs (4,5 kg)

Vzdrževanje in popravila

Uporabniki te enote naj izvajajo samo vzdrževalna dela, opisana v tem priročniku. STIHL priporoča, da druga popravila izvajajo samo pooblaščeni serviserji STIHL z uporabo originalnih nadomestnih delov STIHL.
Originalne dele STIHL je mogoče prepoznati po številki dela STIHL, logotipu in v nekaterih primerih po simbolu delov STIHL . Simbol se lahko pojavi sam na majhnih delih.
Za popravila katere koli komponente sistema za nadzor emisij zraka te enote glejte garancijo za sisteme za nadzor emisij zraka v tem priročniku.

Varnostni ukrepi in tehnike dela

Ker je uporaba katerega koli puhalnika lahko nevarna, je treba upoštevati posebne varnostne ukrepe za zmanjšanje tveganja telesnih poškodb.

Pomembno je, da preberete, v celoti razumete in upoštevate naslednje varnostne ukrepe in opozorila. Redno preberite navodila za uporabo in varnostne ukrepe. Nepazljiva ali nepravilna uporaba lahko povzroči resne ali smrtne poškodbe.
Naj vam prodajalec STIHL pokaže, kako upravljati vaše električno orodje. Upoštevajte vse veljavne lokalne varnostne predpise, standarde in odredbe.

Električnega orodja ne posojajte ali oddajajte v najem brez navodil za uporabo. Prepričajte se, da vsak, ki ga uporablja, razume informacije, ki jih vsebuje ta priročnik.

Svoj puhalnik uporabljajte za odstranjevanje listja, vejic, trave, ostrižkov, papirja, odpadkov in prahu na dvoriščih, vrtovih, športnih stadionih, parkih, poteh, ulicah, dovozih in parkiriščih ter za podobna opravila. Ne uporabljajte ga za druge namene, saj lahko nepravilna uporaba povzroči telesne poškodbe ali materialno škodo, vključno s škodo na stroju.

Mladoletnikom nikoli ne smete dovoliti uporabe tega električnega orodja. Mimoidoči, zlasti otroci, in živali ne smejo biti na območju, kjer se uporablja.

Da bi zmanjšali tveganje za poškodbe mimoidočih in škodo na premoženju, nikoli ne pustite, da vaše električno orodje deluje brez nadzora. Ko ga ne uporabljate (npr. med odmorom za delo), ga izklopite in se prepričajte, da ga neupravičene osebe ne uporabljajo. Večina teh varnostnih ukrepov in opozoril velja za uporabo vseh puhalnikov STIHL. Različni modeli imajo lahko različne dele in upravljalne elemente. Za opis upravljalnih elementov in funkcije delov vašega modela si oglejte ustrezen razdelek v navodilih za uporabo.
Varna uporaba puhalnika vključuje

1. upravljavca
2. električno orodje
3. uporabo električnega orodja

UPRAVLJAVEC
Fizično stanje
Morate biti v dobrem fizičnem stanju in duševnem zdravju ter ne smete biti pod vplivom nobene snovi (drog, alkohola itd.), ki bi lahko poslabšala vid, spretnost ali presojo. Ne upravljajte tega stroja, ko ste utrujeni.

Bodite pozorni – če se utrudite, si vzemite odmor.
Utrujenost lahko povzroči izgubo nadzora. Delo s katerim koli električnim orodjem je lahko naporno. Če imate kakršno koli stanje, ki bi ga lahko poslabšalo naporno delo, se pred upravljanjem tega stroja posvetujte s svojim zdravnikom.

Dolgotrajna uporaba električnega orodja (ali drugih strojev), ki izpostavlja upravljavca vibracijam, lahko povzroči bolezen belih prstov (Raynaudov pojav) ali sindrom karpalnega kanala.
Ti stanji zmanjšata sposobnost roke za občutenje in uravnavanje temperature, povzročata otrplost in pekoč občutek ter lahko povzročita poškodbe živcev in prekrvavitve ter nekrozo tkiva.
Vsi dejavniki, ki prispevajo k bolezni belih prstov, niso znani, vendar se kot dejavniki pri razvoju bolezni belih prstov omenjajo hladno vreme, kajenje in bolezni ali fizična stanja, ki vplivajo na krvne žile in transport krvi, pa tudi visoke ravni vibracij in dolga obdobja izpostavljenosti vibracijam. Za zmanjšanje tveganja za bolezen belih prstov in sindrom karpalnega kanala upoštevajte naslednje:
Večina električnih orodij STIHL je na voljo s sistemom proti vibracijam ("AV"), ki je zasnovan za zmanjšanje prenosa vibracij, ki jih ustvarja stroj, na roke upravljavca. Sistem AV je priporočljiv za tiste osebe, ki redno ali dolgotrajno uporabljajo električna orodja.
Ogrevajte roke.
Poskrbite za dobro vzdrževanje sistema proti vibracijam. Električno orodje z ohlapnimi komponentami ali s poškodovanim ali obrabljenim elementom proti vibracijam bo imelo običajno višje ravni vibracij.
Ves čas trdno držite ročaj, vendar ročajev ne stiskajte z nenehnim, pretiranim pritiskom. Pogosto si vzemite odmore.
Vsi zgoraj omenjeni varnostni ukrepi ne zagotavljajo, da ne boste zboleli za boleznijo belih prstov ali sindromom karpalnega kanala. Zato morajo stalni in redni uporabniki pozorno spremljati stanje svojih rok in prstov. Če se pojavijo kateri koli od zgoraj navedenih simptomov, takoj poiščite zdravniško pomoč.

Vžigalni sistem enote STIHL proizvaja elektromagnetno polje zelo nizke intenzivnosti. To polje lahko moti nekatere srčne spodbujevalnike. Za zmanjšanje tveganja za resne ali smrtne poškodbe se morajo osebe s srčnim spodbujevalnikom pred uporabo tega orodja posvetovati s svojim zdravnikom in proizvajalcem srčnega spodbujevalnika.

Primerna obleka

Za zmanjšanje tveganja za poškodbe mora upravljavec nositi ustrezno zaščitno opremo.

Za zmanjšanje tveganja za poškodbe oči nikoli ne uporabljajte svojega električnega orodja, razen če nosite zaščitna očala ali pravilno nameščena zaščitna očala z ustrezno zgornjo in stransko zaščito, ki so skladna z ANSI Z87 "+" (ali vašim veljavnim nacionalnim standardom).
Hrup električnega orodja lahko poškoduje vaš sluh. Nosite zvočne ovire (ušesne čepke ali glušnike) za zaščito sluha. Stalni in redni uporabniki naj si redno preverjajo sluh.
Bodite še posebej pozorni in previdni pri nošenju zaščite za sluh, ker je vaša sposobnost slišanja opozoril (krikov, alarmov itd.) omejena.

Oblačila morajo biti trpežna in tesno prilegajoča se, vendar omogočati popolno svobodo gibanja.

Izogibajte se ohlapnim jopičem, šalovom, kravatam, nakitu, razširjenim ali zavihtanim hlačam, nezvezanim dolgim lasem ali čemurkoli, kar bi se lahko zataknilo v dovod zraka. Lase pritrdite tako, da bodo nad nivojem ramen.

Dobra opora je zelo pomembna. Ne nosite sandal ali hodite bosi.

ELEKTRIČNO ORODJE
Za ilustracije in definicije delov električnega orodja glejte poglavje o "Glavnih delih".

Nikoli ne spreminjajte tega električnega orodja na kakršen koli način. Dovoljeni so samo priključki, ki jih dobavlja STIHL ali jih je STIHL izrecno odobril za uporabo s specifičnim modelom STIHL. Čeprav so nekateri nepooblaščeni priključki uporabni z električnimi orodji STIHL, je njihova uporaba lahko v resnici izjemno nevarna.
Če je to orodje izpostavljeno nenavadno velikim obremenitvam, za katere ni bilo zasnovano (npr. močan udarec ali padec), vedno preverite, ali je v dobrem stanju, preden nadaljujete z delom. Preverite zlasti, ali je sistem za gorivo tesen (brez puščanja) in ali upravljalni elementi in varnostne naprave pravilno delujejo. Ne nadaljujte z delovanjem tega stroja, če je poškodovan. V primeru dvoma ga dajte pregledati pooblaščenemu serviserju STIHL.

Majhni delci (npr. prah), ki jih piha skozi cev in šobo puhalnika, lahko povzročijo statično nabiranje cevi puhalnika. To še posebej velja v pogojih nizke vlažnosti in visoke vsebnosti prahu. Za zmanjšanje tveganja šoka zaradi statičnega nabiranja in posledičnih poškodb zaradi izgube nadzora ima vaš puhalnik funkcije, zasnovane za pomoč pri zmanjšanju kopičenja statične elektrike v cevi puhalnika in izenačevanju naboja z motorjem in/ali upravljavcem.
Upravljalni ročaj je zasnovan za prevajanje statične elektrike skozi kabel dušilne lopute do motorja in od ročaja skozi upravljavca do tal.

UPORABA ELEKTRIČNEGA ORODJA
Prevoz električnega orodja

Pri prevozu električnega orodja v vozilu ga ustrezno pritrdite, da preprečite prevrnitev, razlitje goriva in poškodbe enote.

Gorivo
Vaše električno orodje STIHL uporablja mešanico olja in bencina za gorivo (glejte poglavje "Gorivo" v teh navodilih za uporabo).

Bencin je izjemno vnetljivo gorivo. Če se razlije in vname zaradi iskre ali drugega vira vžiga, lahko povzroči požar in resne opekline ali materialno škodo. Bodite izjemno previdni pri ravnanju z bencinom ali mešanico goriva. Ne kadite in ne prinašajte ognja ali plamena v bližino goriva ali električnega orodja. Upoštevajte, da lahko iz sistema za gorivo uhajajo vnetljivi hlapi goriva.

Navodila za dolivanje goriva

Za zmanjšanje tveganja požara in resnih telesnih poškodb vedno postavite električno orodje na tla, preden poskusite doliti gorivo v stroj.

Izberite varno lokacijo
Za zmanjšanje tveganja požara in eksplozije dolijte gorivo v svoje električno orodje v dobro prezračevanem prostoru, na prostem, stran od plamenov, pilotskih luči, grelnikov, elektromotorjev in drugih virov vžiga. Hlapi se lahko vnamejo zaradi iskre ali plamena, ki je oddaljena več metrov. Za dolivanje goriva izberite gola tla in se premaknite vsaj 3 metre (10 čevljev) od mesta dolivanja goriva, preden zaženete motor. Obrišite vso razlito gorivo, preden zaženete električno orodje. Pazite, da vam gorivo ne pride na oblačila. Če se to zgodi, takoj preoblecite oblačila.

Pustite, da se električno orodje ohladi, preden odstranite pokrovček za gorivo

Tlak bencinskih hlapov se lahko nabere v notranjosti rezervoarja za gorivo. Količina tlaka je odvisna od številnih dejavnikov, kot so uporabljeno gorivo, nadmorska višina in temperatura. Za zmanjšanje tveganja opeklin in drugih telesnih poškodb zaradi uhajanja plina, hlapov in dima vedno izklopite motor in ga pustite, da se ohladi, preden odstranite pokrovček za gorivo.
Motor se hladi z zrakom. Ko je izklopljen, se hladilni zrak ne vleče več po valju in temperatura motorja se bo dvigala nekaj minut, preden se začne ohlajati. V vročem okolju bo hlajenje trajalo dlje. Za zmanjšanje tveganja opeklin in drugih telesnih poškodb zaradi uhajanja plina, hlapov in dima pustite, da se električno orodje ohladi. Če morate doliti gorivo, preden dokončate delo, izklopite stroj in pustite, da se motor ohladi, preden odprete rezervoar za gorivo.

Pršenje goriva ali "gejziranje"

Odstranitev pokrovčka na rezervoarju za gorivo pod tlakom lahko povzroči močno pršenje bencina, hlapov in dima iz rezervoarja za gorivo v vse smeri. Uhajajoči bencin, hlapi ali dim lahko povzročijo resne telesne poškodbe, vključno s požarom in opeklinami, ali materialno škodo.
Pršenje goriva, včasih imenovano tudi "gejziranje goriva", je izbruh goriva, hlapov in dima, ki se lahko pojavi v vročih pogojih ali ko je motor vroč, rezervoar pa se odpre, ne da bi se električno orodje dovolj ohladilo. To se pogosteje zgodi, ko je rezervoar za gorivo napolnjen do polovice ali več.
Tlak povzročata gorivo in toplota in se lahko pojavi, tudi če motor ni deloval. Ko se bencin v rezervoarju za gorivo segreje (zaradi temperature okolice, toplote motorja ali drugih virov), se bo tlak hlapov znotraj rezervoarja za gorivo povečal.
Nekatere mešanice bencina, zlasti tiste, ki so zasnovane za uporabo pozimi, so bolj hlapljive in lahko povzročijo hitrejše dviganje tlaka v rezervoarjih ali ustvarijo večji tlak. Na višjih nadmorskih višinah je dviganje tlaka v rezervoarju za gorivo bolj verjetno.

Kako preprečiti brizganje goriva
Odstranjevanje pokrovčka za gorivo na rezervoarju pod tlakom lahko povzroči silovito brizganje bencina, hlapov in plinov iz rezervoarja za gorivo v vse smeri. Za zmanjšanje tveganja opeklin, resnih poškodb ali materialne škode zaradi brizganja goriva:

• Upoštevajte navodila za dolivanje goriva v tem poglavju.
• Vedno domnevajte, da je vaš rezervoar za gorivo pod tlakom.
• Pred odstranitvijo pokrovčka za gorivo pustite, da se električno orodje ohladi.

• V vročem okolju bo hlajenje trajalo dlje.
• Motor se hladi z zrakom. Ko je izklopljen, se hladilni zrak ne vleče več čez valj in temperatura motorja se bo dvigovala še nekaj minut, preden se bo začela ohlajati.

Ko se električno orodje ustrezno ohladi, upoštevajte varnostna navodila v tem poglavju za odstranitev pokrovčka.
Nikoli ne odstranjujte pokrovčka za gorivo tako, da ga neposredno obrnete v odprt položaj. Najprej preverite, ali je v rezervoarju še preostali tlak, tako da pokrovček počasi obrnete za približno 1/2 obrata v nasprotni smeri urinega kazalca. Pokrovček mora držati navoj, medtem ko se preostali hlapi/tlak sproščajo. Ko se hlapi ali tlak sprostijo, obrnite pokrovček še naprej, dokler ga ne morete odstraniti z odprtine rezervoarja.
Uporabljajte samo kakovostno gorivo, ki je primerno za sezono (poletne proti zimskim mešanicam). Nekatere mešanice bencina, zlasti zimske mešanice, so bolj hlapljive in lahko prispevajo k brizganju goriva.

Odstranjevanje navojnega pokrovčka za gorivo

Ko pustite, da se električno orodje ohladi, počasi in previdno odstranite pokrovček za gorivo, da se sprosti morebitni preostali tlak v rezervoarju:

• Medtem ko vzdržujete stalen pritisk navzdol, počasi obrnite pokrovček za približno 1/2 obrata v nasprotni smeri urinega kazalca.
• Če pride do kakršnega koli znatnega odvajanja, takoj ponovno zatesnite rezervoar, tako da obrnete pokrovček v smeri urinega kazalca v zaprt položaj. Pred poskusom odpiranja rezervoarja pustite, da se električno orodje še bolj ohladi.
• Obrnite pokrovček v odprt položaj šele, ko vsebina rezervoarja ni več pod tlakom.
• Nikoli ne odstranjujte pokrovčka tako, da ga neposredno obrnete v odprt položaj. Najprej pustite, da se električno orodje ustrezno ohladi, nato pa sprostite morebitni preostali tlak, tako da ga počasi obrnete za približno 1/2 obrata v nasprotni smeri urinega kazalca.
• Nikoli ne poskušajte odstraniti pokrovčka, ko je motor še vroč ali deluje.

Namestitev navojnega pokrovčka za gorivo


Vibracije enote lahko povzročijo, da se nepravilno zategnjen pokrovček za gorivo zrahlja ali odpade in razlije količine goriva. Za zmanjšanje tveganja razlitja goriva in požara ročno zategnite pokrovček za gorivo s čim večjo silo.

Poškodovan ali zlomljen pokrovček
Če se vaš pokrovček za gorivo ne zategne pravilno, je morda poškodovan ali zlomljen. Nehajte uporabljati električno orodje in ga odnesite k pooblaščenemu prodajalcu STIHL za popravilo.

Zamašitev s hlapi

Do zamašitve s hlapi pride, ko gorivo v cevi za gorivo ali uplinjaču izhlapi, kar povzroči nastanek mehurčkov, ki blokirajo prost pretok tekočega goriva v uplinjač. Zamašitve s hlapi ni mogoče odpraviti ali vplivati nanjo z odpiranjem rezervoarja za gorivo. Odstranjevanje pokrovčka za gorivo, ne da bi najprej pustili, da se električno orodje ustrezno ohladi, lahko povzroči brizganje goriva. Pri odstranjevanju pokrovčka za gorivo vedno upoštevajte navodila v tem razdelku.
Za odpravo zamašitve s hlapi:

• Pritisnite žarnico ročne črpalke za gorivo vsaj 20 do 30-krat – tudi če je žarnica že napolnjena z gorivom – da odstranite hlape in pošljete tekoče gorivo v uplinjač. Nato zaženite električno orodje. Za posebna navodila za zagon glejte ustrezen razdelek v vašem priročniku z navodili.
• Če se žarnica ročne črpalke za gorivo ne napolni, nastavite gumb za dušenje v položaj za hladen zagon g in povlecite zagonsko vrvico, dokler motor ne steče. Če motor ne vžge po 10 potegih v položaju za hladen zagon , nastavite gumb za dušenje v položaj za topel zagon in zaženite motor v položaju za topel zagon .
• Če se vašega električnega orodja ne da ponovno zagnati ali če se zamašitev s hlapi ponovi, se električno orodje uporablja v pogojih, ki so preveč ekstremni za gorivo, ki se uporablja. Prekinite uporabo in pustite, da se motor popolnoma ohladi, preden poskusite zagnati električno orodje.

Pred uporabo

Pred zagonom vedno preverite, ali je vaše električno orodje v ustreznem stanju in deluje pravilno, zlasti sprožilec za plin, nastavitveno ročico in stikalo za zaustavitev. Sprožilec za plin se mora premikati prosto in se vedno vrniti v prosti tek. Nikoli ne poskušajte spreminjati krmilnih elementov ali varnostnih naprav.

Preverite sistem za gorivo glede puščanja, zlasti vidne dele, npr. pokrovček za gorivo, priključke cevi, ročno črpalko za gorivo (samo za električna orodja, opremljena z ročno črpalko za gorivo). Ne zaženite motorja, če pride do puščanja ali poškodb – nevarnost požara. Pred uporabo dajte električno orodje popraviti pri serviserju STIHL.

Nikoli ne uporabljajte svojega električnega orodja, če je poškodovano, nepravilno nastavljeno ali vzdrževano ali ni popolnoma in varno sestavljeno.
Za zmanjšanje tveganja poškodb ne uporabljajte puhalnika, razen če ima pravilno nameščeno cev puhalnika.

Preverite, ali je nastavek svečke varno nameščen na svečki – ohlapen nastavek lahko povzroči iskrenje, ki lahko vžge vnetljive hlape in povzroči požar.
Ročaje vedno ohranjajte čiste in suhe; še posebej pomembno je, da jih ohranjate brez vlage, smole, olja, mešanice goriva, maščobe ali smole, da boste ohranili trden oprijem in pravilno nadzorovali svoje električno orodje.
Za posebna navodila za zagon glejte ustrezen razdelek v vašem priročniku z navodili.

Zagon

Motor zaženite vsaj 3 metre (10 čevljev) od mesta dolivanja goriva, samo na prostem.

Vaše električno orodje je stroj za eno osebo. Ne dovolite drugim osebam na splošnem delovnem območju, tudi med zagonom.
Za posebna navodila za zagon glejte ustrezen razdelek v vašem priročniku. Električno orodje postavite na trdna tla ali drugo trdno površino na odprtem območju. Ohranite dobro ravnotežje in varno podlago.

Za zmanjšanje tveganja poškodb zaradi izgube nadzora ne poskušajte zagnati svojega električnega orodja z "metanjem".

Ko potegnete zagonski ročaj, ne ovijte zagonske vrvi okoli roke. Ne pustite, da se ročaj zaskoči nazaj, temveč vodite zagonsko vrv, da jo pravilno navijete nazaj. Neupoštevanje tega postopka lahko povzroči poškodbe roke ali prstov in lahko poškoduje zagonski mehanizem.

Ko se motor zažene, takoj sprožite sprožilec za plin, ki bi moral sprostiti zagonski plin in omogočiti, da se motor upočasni na prosti tek.

Ta enota je opremljena z vžigalnim sistemom, ki je običajno v operativni pripravljenosti. Ko se za zaustavitev motorja uporabi nastavitvena ročica, se samodejno vrne v položaj "vklop". Če je motor topel, ga je morda mogoče zagnati preprosto s potegom zagonske vrvi, brez nadaljnjih nastavitev. Za zmanjšanje tveganja poškodb bodite še posebej pozorni, da otroke držite stran od enote.

Med delovanjem
Držanje in nadzor električnega orodja

Puhalnik je zasnovan za enoročno uporabo. Nositi ga je treba za nadzorni ročaj v desni roki.
Pri uporabi puhalnika na odprtem terenu, na dvoriščih in vrtovih bodite pozorni na majhne živali.

Enoto uporabljajte samo s pravilno nameščeno cevjo puhalnika.
Okrogla šoba je še posebej primerna za uporabo na neravnih površinah (npr. poljih in travnikih).
Ventilatorska šoba (bodisi priložena enoti bodisi na voljo kot poseben pripomoček) proizvaja širok in močan zračni tok na ravni tal. Lahko jo natančno usmerjate in nadzorujete. Ta šoba je zelo učinkovita za pometanje žagovine, listja, pokošene trave itd. na tlakovanih površinah.
Posebna previdnost je potrebna v spolzkih razmerah (mokra tla, sneg) in na težkem, zaraščenem terenu. Pazite na skrite ovire, kot so štrclji dreves, korenine in jarki, da se izognete spotikanju. Za boljšo oporo odstranite padle veje, grmičevje in odrezke. Bodite izjemno previdni pri delu na pobočjih ali neravnih tleh.

Za zmanjšanje tveganja poškodb zaradi izgube nadzora nikoli ne delajte na lestvi, v drevesu ali na kateri koli drugi negotovi opori. Nikoli ne držite stroja nad višino ramen.

Delovni pogoji
Za skrajšanje časa pihanja uporabite grablje in metlo, da zrahljate delce umazanije, preden začnete pihati.
Prihranite vodo z uporabo puhalnika namesto cevi za vodo pri delu na travnikih in vrtovih, kjer je to mogoče, npr. za čiščenje dvorišč in teras.
Priporočena tehnika dela za zmanjšanje onesnaženosti zraka:

• Če so razmere zelo prašne, rahlo navlažite površine, preden začnete pihati.
• Izvlecite šobo do končne dolžine, tako da je zračni tok na ravni tal.
• Ne pihajte delcev v smeri mimoidočih, zlasti v smeri otrok, hišnih ljubljenčkov, odprtih oken ali sveže opranih vozil. V takšnih situacijah bodite še posebej previdni.
• Odstranite odpihnjene ostanke v smetnjake – ne pihajte jih na sosedovo zemljo.

Priporočena tehnika dela za zmanjšanje hrupa:

• Uporabljajte svoje električno orodje samo ob primernih časih – ne zgodaj zjutraj, pozno ponoči ali med opoldanskimi odmori, ko bi lahko motili ljudi. Upoštevajte lokalne odmore.
• Manj motorjev pomeni manj hrupa. Kjer je to mogoče, ne uporabljajte več kot enega električnega orodja hkrati.
• Uporabljajte puhalnike pri najnižji hitrosti motorja, ki je potrebna za opravljanje naloge.
• Pred začetkom dela preverite svoj puhalnik. Posebno pozornost posvetite dušilcu zvoka, dovodom zraka in zračnemu filtru.

Vaše električno orodje uporabljajte in ga zaženite samo na prostem v dobro prezračenem prostoru. Delajte samo ob dobri vidljivosti in dnevni svetlobi. Delajte previdno.


Takoj ko motor deluje, ta izdelek ustvarja strupene izpušne pline, ki vsebujejo kemikalije, kot so nesagoreli ogljikovodiki (vključno z benzenom) in ogljikov monoksid, za katere je znano, da povzročajo težave z dihanjem, raka, prirojene napake ali drugo škodo pri razmnoževanju. Nekateri plini (npr. ogljikov monoksid) so lahko brezbarvni in brez vonja. Da bi zmanjšali tveganje za resne ali smrtne poškodbe/bolezni zaradi vdihavanja strupenih plinov, stroja nikoli ne zaženite v zaprtih prostorih ali na slabo prezračevanih mestih.

Vdihavanje določenih prahov, zlasti organskih prahov, kot so plesen ali cvetni prah, lahko pri dovzetnih osebah povzroči alergijsko ali astmatično reakcijo. Znatno ali ponavljajoče se vdihavanje prahu in drugih onesnaževalcev v zraku, zlasti tistih z manjšo velikostjo delcev, lahko povzroči bolezni dihal ali druge bolezni. Če je mogoče, nadzorujte prah na izvoru. Uporabljajte dobro delovno prakso, na primer upravljajte enoto tako, da veter ali postopek upravljanja usmerja prah, ki ga dvigne električno orodje, stran od upravljavca. Upoštevajte priporočila EPA/OSHA/NIOSH in poklicnih in trgovskih združenj v zvezi s prahom ("trdnimi delci"). Kadar vdihavanja prahu ni mogoče bistveno nadzorovati, tj. ga ohranjati na ali blizu ravni okolice (ozadja), mora upravljavec in vse osebe v bližini nositi respirator, ki ga je odobril NIOSH/MSHA za vrsto prahu, s katero se srečujejo.

Če je snov, ki jo pihate, komercialna snov, preglejte, razumejte in upoštevajte vsa opozorila in navodila, ki jih vsebuje varnostni list za to snov, in/ali se posvetujte s proizvajalcem/dobaviteljem materiala. Zvezna država Kalifornija in nekatere druge oblasti so na primer objavile sezname snovi, za katere je znano, da povzročajo raka, reproduktivno toksičnost itd.

Vdihavanje azbestnega prahu je nevarno in lahko povzroči hude ali smrtne poškodbe, bolezni dihal ali raka. Uporabo in odstranjevanje izdelkov, ki vsebujejo azbest, strogo urejata OSHA in Agencija za varstvo okolja. Če imate kakršen koli razlog za domnevo, da bi lahko pihali ali kako drugače motili azbest, se nemudoma obrnite na svojega delodajalca ali lokalnega predstavnika OSHA.
Prah s silicijevim dioksidom v svoji sestavi lahko vsebuje kristalni silicijev dioksid. Silicijev dioksid je osnovna sestavina peska, kremena, opeke, gline, granita in številnih drugih mineralov in kamnin, vključno z zidarskimi in betonskimi izdelki. Ponavljajoče se in/ali znatno vdihavanje kristalnega silicijevega dioksida v zraku lahko povzroči resno ali smrtno bolezen dihal, vključno s silikozo. Poleg tega sta zvezna država Kalifornija in nekatere druge oblasti uvrstile vdihljivi kristalni silicijev dioksid na seznam snovi, za katere je znano, da povzročajo raka. Pri srečanju s takšnimi materiali vedno upoštevajte zgoraj omenjene varnostne ukrepe za dihanje.

Navodila za uporabo

V primeru nevarnosti takoj izklopite motor – premaknite drsno stikalo / stikalo za zaustavitev na 0 ali STOP

Da bi zmanjšali tveganje za telesne poškodbe ali celo smrtne poškodbe oseb v bližini zaradi odpihnjenih predmetov, naj bodo osebe v bližini oddaljene najmanj 5 m (16 čevljev), ko električno orodje deluje.
Če se vam kdo približa, takoj ustavite motor.

Da bi zmanjšali tveganje za telesne poškodbe, ne usmerjajte zračnega curka proti osebam v bližini, saj lahko visok tlak zračnega toka poškoduje oči in lahko majhne predmete izpiha z veliko hitrostjo. Ne usmerjajte zračnega curka proti hišnim ljubljenčkom.

Ventilator puhalnika med odprtinami za dovod in izstop zraka se vrti, kadar motor deluje.
Nikoli ne vstavljajte tujkov v dovod zraka stroja ali v šobo puhalnika. To bo poškodovalo kolo ventilatorja in lahko povzroči resne poškodbe upravljavca ali oseb v bližini, ker se lahko predmet ali polomljeni deli izstrelijo z veliko hitrostjo.
Puhalnika ne postavljajte na tla, ko deluje pri visoki hitrosti, ker se lahko majhni predmeti, kot so pesek, trava, prah itd., potegnejo v dovod zraka in poškodujejo kolo ventilatorja. Najbolje je, da stroj izklopite, ko ga postavite na tla.

Nikoli ne spreminjajte svoje dušilca zvoka. Vsaka sprememba lahko povzroči povečanje toplotnega sevanja, isker ali ravni zvoka, s tem pa poveča tveganje požara, opeklin ali izgube sluha. Lahko tudi trajno poškodujete motor. Naj vam dušilec zvoka servisira in popravlja samo vaš servisni zastopnik STIHL.

Dušilec zvoka in drugi deli motorja (npr. rebra valja, vžigalna svečka) se med delovanjem segrejejo in ostanejo vroči še nekaj časa po zaustavitvi motorja. Da bi zmanjšali tveganje za opekline, se ne dotikajte dušilca zvoka in drugih delov, ko so vroči. Območje okoli dušilca zvoka naj bo čisto. Odstranite odvečno mazivo in vse ostanke, kot so borove iglice, veje ali listi. Pustite, da se motor ohladi na betonu, kovini, goli zemlji ali trdem lesu, stran od vseh gorljivih snovi.

Nepravilno nameščeno ali poškodovano ohišje valja ali poškodovana/deformirana lupina dušilca zvoka lahko moti proces hlajenja dušilca zvoka. Da bi zmanjšali tveganje požara ali opeklin, ne nadaljujte z delom s poškodovanim ali nepravilno nameščenim ohišjem valja ali poškodovano/deformirano lupino dušilca zvoka.
Vaš dušilec zvoka je opremljen z zaslonom za zaustavitev isker, ki je zasnovan za zmanjšanje tveganja požara zaradi emisije vročih delcev. Nikoli ne uporabljajte svoje enote z manjkajočim ali poškodovanim zaslonom za zaustavitev isker. Če je vaše razmerje mešanice plina/olja pravilno (tj. ni prebogato), bo ta zaslon običajno ostal čist zaradi toplote iz dušilca zvoka in ne bo potreboval servisa ali vzdrževanja. Če opazite izgubo zmogljivosti in sumite na zamašen zaslon, naj vam dušilec zvoka vzdržuje servisni zastopnik STIHL. Nekateri državni ali zvezni zakoni ali predpisi lahko zahtevajo pravilno vzdrževan odvodnik isker za nekatere uporabe. Glejte razdelek "Vzdrževanje, popravilo in shranjevanje" teh varnostnih ukrepov. Ne pozabite, da je tveganje požara v grmičevju ali gozdu večje v vročih ali suhih razmerah.

Nekatera električna orodja STIHL so opremljena s katalizatorjem, ki je zasnovan za zmanjšanje izpušnih emisij motorja s kemičnim postopkom v dušilcu zvoka. Zaradi tega postopka se dušilec zvoka ne ohladi tako hitro kot običajni dušilci zvoka, ko se motor vrne v prosti tek ali se izklopi. Da bi zmanjšali tveganje požara in opeklin pri uporabi katalizatorja, vedno postavite svoje električno orodje v pokončnem položaju in ga nikoli ne postavljajte tam, kjer je dušilec zvoka blizu suhega grmičevja, trave, lesnih sekancev ali drugih gorljivih materialov, ko je še vroč.

Uporaba sesalnega nastavka
(samo BG 56, BG 86, SH 56, SH 86)
Za posebna navodila za sestavljanje glejte ustrezen razdelek v priročniku z navodili. Naprave ne uporabljajte v sesalnem načinu brez lovilne vreče.

Sesalni nastavek je zasnovan za uporabo z dvema rokama. Enote držite in upravljajte jo z desno roko na krmilnem ročaju in z levo roko na pomožnem ročaju.
Nosite naramnico lovilne vreče čez levo ramo – ne čez prsni koš – da lahko v nujnem primeru hitro odvržete enoto in lovilno vrečo.

Da bi zmanjšali tveganje za poškodbe, ne upravljajte stroja, razen če je v celoti sestavljen s pravilno nameščeno sesalno cevjo in lovilno vrečo.

Da bi zmanjšali tveganje za poškodbe zaradi stika z vrtečimi se deli in poškodbe motorja, mora biti dovodno sito vedno zaprto in zaskočni jeziček vključen, ko sesalna cev ni nameščena. Ustavite motor in počakajte, da se ventilator ustavi, preden odprete dovodno sito.

Da bi zmanjšali tveganje za telesne poškodbe zaradi požara in eksplozije, nikoli ne poskušajte sesati vročih ali gorečih snovi (npr. tlečega pepela, žarečih cigaret) ali gorljivih tekočin (npr. bencina, razredčil za barve).

Sesanje neprimernih materialov lahko blokira kolo ventilatorja. Takoj izklopite enoto. Nato odstranite blokado.
Bodite še posebej previdni pri sesanju mokrega listja, saj lahko blokira kolo puhalnika in koleno.
Nikoli ne sesajte trdnih predmetov, kot so žeblji, jeklene opilke, žebljički, kamenje ali razbito steklo. Ti predmeti lahko zadenejo kolo ventilatorja in se odvržejo z veliko hitrostjo ter lahko povzročijo poškodbe upravljavca ali osebe v bližini.

OBVESTILO
Sesanje abrazivnega materiala (kot so pesek, drobci kamnov itd.) povzroči hitro obrabo kolesa puhalnika in ohišja puhalnika. To povzroči znatno izgubo sesalne moči. V takšnem primeru se obrnite na svojega prodajalca. STIHL priporoča servisnega zastopnika STIHL.
Bodite pozorni na male živali, ko uporabljate sesalnik na prostem, na dvoriščih in vrtovih.

VZDRŽEVANJE, POPRAVILA IN SHRANJEVANJE

Za vzdrževanje in popravila uporabljajte samo identične nadomestne dele STIHL. Uporaba delov, ki niso STIHL, lahko povzroči resne ali smrtne poškodbe.
Strogo upoštevajte navodila za vzdrževanje in popravila v ustreznem poglavju tega priročnika z navodili. Oglejte si tabelo vzdrževanja v tem priročniku z navodili.

Preden začnete z vzdrževanjem, popravili ali čiščenjem motornega orodja, vedno ustavite motor in se prepričajte, da se ventilator ne vrti. Ne poskušajte izvajati nobenih vzdrževalnih ali popravilnih del, ki niso opisana v tem priročniku z navodili. Takšna dela naj izvaja samo vaš servisni zastopnik STIHL.
Stroja ne čistite z visokotlačnim čistilnikom. Močan curek vode lahko poškoduje dele stroja.

Uporabite določeno svečko in se prepričajte, da sta ona in vžigalni kabel vedno čista in v dobrem stanju. Vedno tesno pritisnite nastavek svečke na priključek svečke ustrezne velikosti. Zrahljana povezava med priključkom svečke in priključkom vžigalne žice v nastavku lahko povzroči električni oblok, ki lahko vname gorljive hlape in povzroči požar. Svečko ohranjajte čisto in se prepričajte, da je vžigalni kabel v dobrem stanju. Ne uporabljajte svečke z odstranljivim adapterjem SAE. Lahko pride do električnega obloka, ki lahko vname gorljive hlape in povzroči požar. To lahko povzroči resne poškodbe ali materialno škodo.

Nikoli ne preizkušajte vžigalnega sistema z nastavkom, odstranjenim s svečke, ali z odstranjeno svečko, saj lahko neobvladano iskrenje povzroči požar.

Ne uporabljajte svojega motornega orodja, če je dušilec zvoka poškodovan, manjka ali je predelan. Nepravilno vzdrževan dušilec zvoka bo povečal tveganje požara in izgube sluha. Vaš dušilec zvoka je opremljen z zaslonom za zaščito pred iskrami, da se zmanjša tveganje požara; nikoli ne uporabljajte svojega motornega orodja, če zaslon manjka, je poškodovan ali zamašen. Ne pozabite, da je tveganje požara grmičevja ali gozda večje v vročem ali suhem vremenu.
V Kaliforniji je uporaba ali upravljanje orodja na bencinski pogon na gozdnatih, grmičastih ali travnatih zemljiščih kršitev § 4442 ali § 4443 zakonika o javnih virih, razen če je izpušni sistem motorja opremljen z ustreznim lovilcem isker, ki se vzdržuje v učinkovitem delovnem stanju. Lastnik/upravljavec tega izdelka je odgovoren za pravilno vzdrževanje lovilca isker. Druge države ali vladni subjekti/agencije, kot je ameriška gozdarska služba, imajo lahko podobne zahteve. Za zakone ali predpise v zvezi z zahtevami požarne zaščite se obrnite na lokalno agencijo za požarno zaščito ali gozdarsko službo.
Po vsaki uporabi privijte vse matice, vijake in sornike, razen vijakov za nastavitev uplinjača.
Za postavke vzdrževanja si oglejte tudi tabelo vzdrževanja v tem priročniku z navodili.
Motorno orodje shranjujte na suhem in visokem ali zaklenjenem mestu, izven dosega otrok.
Pred shranjevanjem za več kot nekaj dni vedno izpraznite rezervoar za gorivo. Oglejte si poglavje "Shranjevanje stroja" v tem priročniku z navodili.
Gorivo shranjujte samo v odobreni in ustrezno označeni varnostni posodi. Bodite previdni pri ravnanju z bencinom! Iz zdravstvenih in varnostnih razlogov se izogibajte neposrednemu stiku s kožo in vdihavanju hlapov goriva!

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Navodila za uporabo za modele Stihl BG 56, BG 66, BG 86, SH 56, SH 86, BG 56 C-E, BG 86 C-E

Razpoložljivi jeziki
