Manuali i dji PHANTOM 4 RTK

Përmbledhje

PHANTOM^TM 4 RTK është një dron i zgjuar për hartëzim dhe imazhe që aftëson funksione hartëzimi me saktësi të lartë. Avioni ka të integruar DJI^TM Onboard D-RTK*, e cila siguron të dhëna të sakta për saktësi pozicionimi në nivel centimetrash. Zbulimi i pengesave nga shumë drejtime mundësohet nga shikimi përpara, mbrapa dhe poshtë dhe sensorët infra të kuq*. Kamera përmban një sensor CMOS 1 inçësh 20 megapikselë të vendosur brenda një gjimbali me qëndrueshmëri të lartë. Kur bëhet fjalë për hartëzimin, perdeja mekanike me performancë të lartë eliminon shtrembërimin e perdes rrotulluese kur kap imazhe me shpejtësi. Të dhënat e imazhit mund të përdoren për të gjeneruar harta për planifikimin në terren kur përdorni një avion DJI AGRAS^TM. Përdoruesit gjithashtu mund të importojnë foto në aplikacionin DJI PC GS Pro ose softuerin e hartëzimit të palëve të treta për të kompozuar harta shumë të sakta për aplikacione të ndryshme.

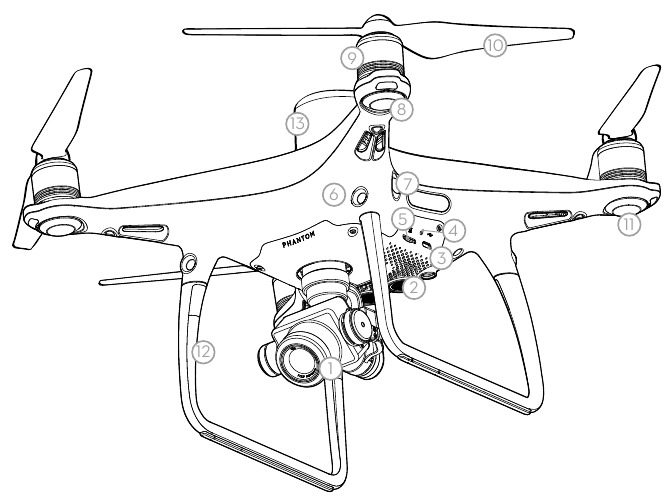

1. Gjimbali dhe Kamera
2. Sistemi i Shikimit Poshtë
3. Porta Micro USB
4. Treguesi i Statusit të Kamerës/Lidhjes dhe Butoni i Lidhjes
5. Foleja e Kartës microSD të Kamerës
6. Sistemi i Shikimit Përpara
7. Sistemi i Ndjeshmërisë Ndaj Infra të Kuqve
8. LED-et e Përparme
9. Motorët

10. Helikat
11. Treguesit e Statusit të Avionit
12. Antenat OCUSYNC ^TM

13. Antena Onboard D-RTK ^TM

14. Sistemi i Shikimit të Pasëm
15. Bateria Inteligjente e Fluturimit
16. Butoni i Energjisë
17. Treguesit e Nivelit të Baterisë

* Kjo duhet të përdoret me shërbimin Network RTK, një Stacion Mobil GNSS me Saktësi të Lartë DJI D-RTK 2 (blihet shtesë) ose të dhëna kinematike të përpunuara (PPK) (rekomandohet kur sinjali RTK është i dobët gjatë funksionimit). Sistemet e Shikimit dhe Ndjeshmërisë ndaj Infra të Kuqve ndikohen nga kushtet përreth. Lexoni Deklaratën e Mohimit të Përgjegjësisë dhe Udhëzimet e Sigurisë për të mësuar më shumë.

Telekomanda

Telekomanda Phantom 4 RTK ka një rreze transmetimi deri në 4.3 mi (7 km) * me kontrolle për pjerrtësinë e kamerës dhe kapjen e fotove. DJI OcuSync është i integruar në telekomandë, duke transmetuar drejtpërdrejt imazhe HD nga kamera. Thjesht prekni ekranin në aplikacionin DJI GS RTK ose importoni skedarë KML/KMZ për të planifikuar një operacion për menaxhim të përshtatshëm të projektit. Përdoruesit gjithashtu mund të lidhin telekomandën me një PC për të hyrë në DJI PC GS Pro për planifikimin dhe ekzekutimin e operacioneve. Modaliteti i Kontrollit të Shumë-Avionëve të telekomandës mund të përdoret për të koordinuar funksionimin e deri në pesë avionëve në të njëjtën kohë, duke u mundësuar pilotëve të punojnë më me efikasitet. Bateritë e zëvendësueshme mund të ndërrohen lehtësisht pa ndërprerje dhe antenat hiqen lehtësisht për mirëmbajtje të shpejtë.

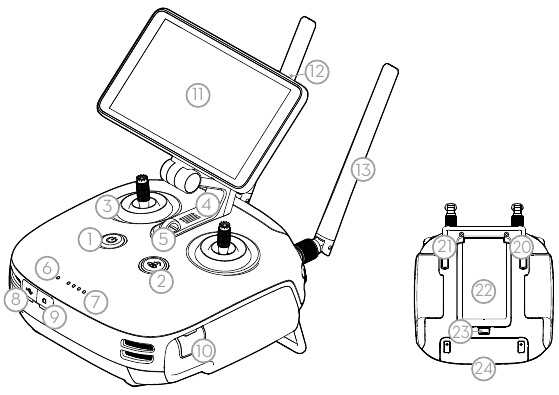

1. Butoni i Energjisë
2. Butoni RTH
3. Shkopinj Kontrolli
4. Altoparlant
5. Bashkëngjitja e Litarit
6. LED i Statusit
7. LED-et e Nivelit të Baterisë
8. Porta USB-C
9. Foleja Audio 3.5 mm
10. Foleja e Kartës MicroSD
11. Pajisja e Ekrani
12. Butoni Sleep/Wake
13. Antenat

14. Çelësi Gimbal
15. Çelësi i Ndërrimit të Kontrollit të Avionit
16. Butoni i Regjistrimit
17. Ndërruesi i Pauzës
18. Butoni i Shkrehjes
19. Butoni i Rezervuar

20. Butoni C1 (i personalizueshëm)
21. Butoni C2 (i personalizueshëm)
22. Mbulesa e Kompartimentit të Baterisë
23. Kyçi i Mbulesës së Kompartimentit të Baterisë
24. Mbulesa e Kompartimentit të Dongës

Figura më poshtë tregon funksionin që kryen çdo lëvizje e shkopit të kontrollit, duke përdorur Modalitetin 2 si shembull. Shkopi i majtë kontrollon lartësinë dhe drejtimin e avionit, ndërsa shkopi i djathtë kontrollon lëvizjet e tij përpara, prapa, majtas dhe djathtas. Çelësi gimbal kontrollon pjerrtësinë e kamerës.

Shkopi i Majtë

Shkopi i Djathtë

Çelësi Gimbal

* Telekomanda është në gjendje të arrijë distancën maksimale të transmetimit (FCC) në një zonë të gjerë të hapur pa ndërhyrje elektromagnetike dhe në një lartësi prej rreth 400 këmbë (120 metra).

Përdorimi i Phantom 4 RTK

1. Montoni Baterinë e Telekomandës
   Telekomanda përdor një Bateri Inteligjente të ndërrueshme lehtësisht të lëvizshme për funksionim afatgjatë.

   1. Rrëshqitni poshtë kyçin e mbulesës së kompartimentit të baterisë në pjesën e pasme të telekomandës për të hapur mbulesën.
   2. Futni Baterinë Inteligjente në kompartiment dhe shtyjeni atë deri në majë.
   3. Mbyllni mbulesën.

• Për të hequr Baterinë Inteligjente, hapni mbulesën, shtypni dhe mbani të shtypur butonin e lëshimit të baterisë, pastaj shtyjeni baterinë poshtë.

2. Montoni Dongën dhe Kartën SIM

• Telekomanda Phantom 4 RTK mund të hyjë në internet duke përdorur një dongle 4G me kartë SIM ose sinjal Wi-Fi. Për versionet e Britanisë së Madhe, BE, ACUK ose ACEU, një server Network RTK mund të aksesohet vetëm duke përdorur një dongle 4G me kartë SIM. Për versionet AU ose AFUS, rekomandohet përdorimi i një dongle 4G me kartë SIM, por mund të përdoret edhe një sinjal WiFi. Për të konfirmuar versionin e njësisë tuaj, ju lutemi shikoni kodin e versionit pas emrit të produktit në etiketën në paketimin e produktit. Kur ngarkoni ose shkarkoni regjistrat e sistemit ose të dhënat e funksionimit, rekomandohet përdorimi i një sinjali Wi-Fi për hyrje në internet.
• Përdorni vetëm një dongle të miratuar nga DJI.
• Dongle mbështet standarde të ndryshme rrjeti. Përdorni një kartë SIM që është e pajtueshme me ofruesin e zgjedhur të rrjetit celular dhe zgjidhni një plan të dhënash celulare sipas nivelit të planifikuar të përdorimit.
• Dongle dhe karta SIM përdoren për të aktivizuar telekomandën për të hyrë në rrjete dhe platforma specifike, siç është platforma DJI AG. Sigurohuni që t'i montoni ato saktë, përndryshe hyrja në rrjet nuk do të jetë e disponueshme.

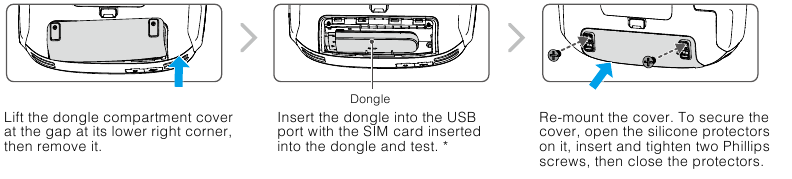

  Ngrini mbulesën e kompartimentit të dongle-s te hapësira në cepin e saj të poshtëm të djathtë, pastaj hiqeni atë.

  * Procedura e testimit: Shtypni butonin e energjisë së telekomandës një herë, pastaj shtypni përsëri dhe mbajeni për të ndezur telekomandën. Në aplikacionin DJI GS RTK prekni > dhe zgjidhni Diagnostikimin e Rrjetit. Nëse statuset e të gjitha pajisjeve në zinxhirin e rrjetit shfaqen me ngjyrë të gjelbër, dongle dhe karta SIM po funksionojnë siç duhet.

3. Kontrolloni Nivelet e Baterisë

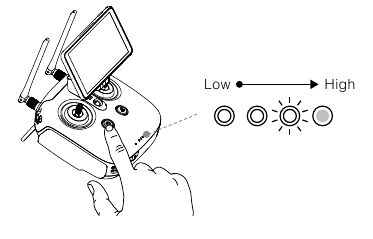

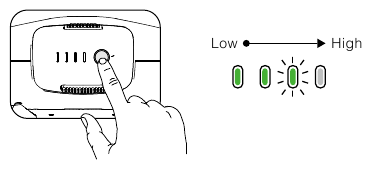

   Shtypni një herë për të kontrolluar nivelin e baterisë. Shtypni shkurtimisht një herë, pastaj shtypni gjatë dhe mbajeni për të ndezur/fikur.

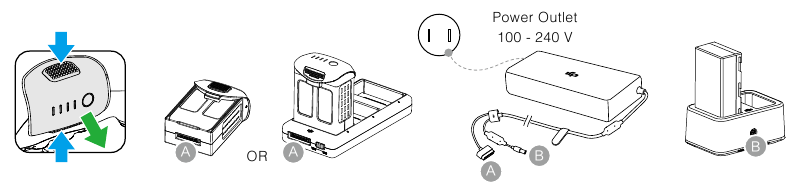

4. Ngarkoni Bateritë


• Ngarkoni plotësisht bateritë para përdorimit të parë.
• Sigurohuni që t'i lidhni Bateritë Inteligjente të Fluturimit me qendrën e ngarkimit siç tregohet në figurën e mësipërme.
• Sigurohuni që Ndërruesi i Modalitetit të qendrës së ngarkimit të Baterisë Inteligjente të Fluturimit të jetë vendosur në pozicionin e Modalitetit të Ngarkimit.

5. Përgatitni Telekomandën

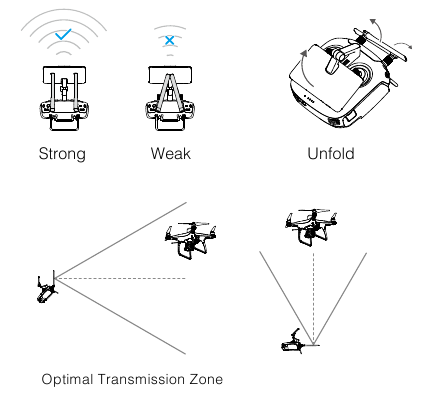

   Mundohuni ta mbani avionin brenda zonës optimale të transmetimit. Nëse sinjali është i dobët, rregulloni antenat ose fluturoni me avionin më afër.


6. Përgatituni për Ngritje

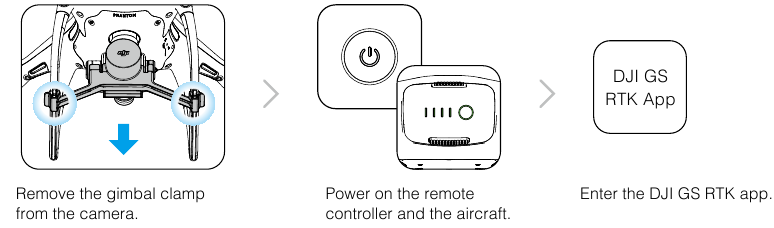

   Hiqni kapësen gimbal nga kamera.

   Kur përdorni Phantom 4 RTK për herë të parë, aktivizojeni atë duke përdorur aplikacionin DJI GS RTK. Sigurohuni që telekomanda të ketë hyrje në internet.

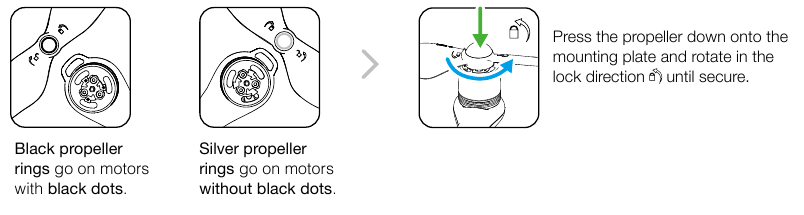

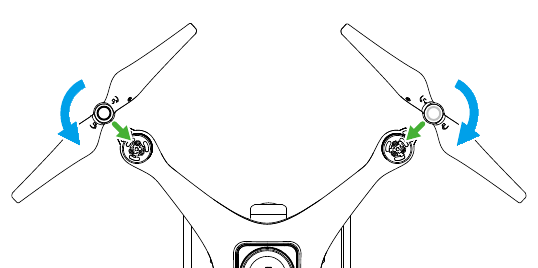

   Kontrolloni që helikat të jenë të sigurta para çdo fluturimi.


7. Fluturimi
   Gati për Të Shkuar (RTK)
   Para se të ngriheni, sigurohuni që Shiriti i Statusit të Avionit në aplikacionin DJI GS RTK tregon Gati për Të Shkuar (RTK)* ose Gati për Të Shkuar (GNSS).

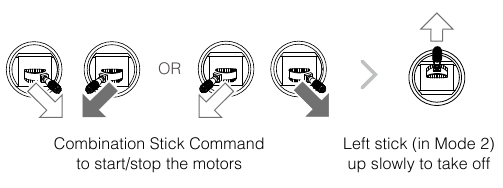

   Ngritja

   Ulja


• Helikat rrotulluese mund të jenë të rrezikshme. Qëndroni larg helikave dhe motorëve rrotullues. MOS i ndizni motorët në hapësira të mbyllura ose kur ka njerëz aty pranë.
• Mbani gjithmonë duart në telekomandë kur motorët po rrotullohen.
• Ndalimi i motorëve në mes të fluturimit: Kryeni CSC për të ndaluar motorët. Kjo veçori është e çaktivizuar si parazgjedhje. Mund të aktivizohet në aplikacion. Ndaloni motorët në mes të fluturimit vetëm në situata emergjente kur kjo mund të zvogëlojë rrezikun e dëmtimit ose lëndimit.
  Është e rëndësishme të kuptoni udhëzimet bazë të fluturimit, për sigurinë tuaj dhe të atyre që ju rrethojnë. Mos harroni të lexoni Deklaratën e Mohimit të Përgjegjësisë dhe Udhëzimet e Sigurisë.
  * Rekomandohet pozicionimi RTK. Shkoni te DJI GS RTK > Fluturo > > RTK për të aktivizuar modulin RTK dhe zgjidhni një metodë për marrjen e sinjaleve RTK.

8. Filloni Operacionet

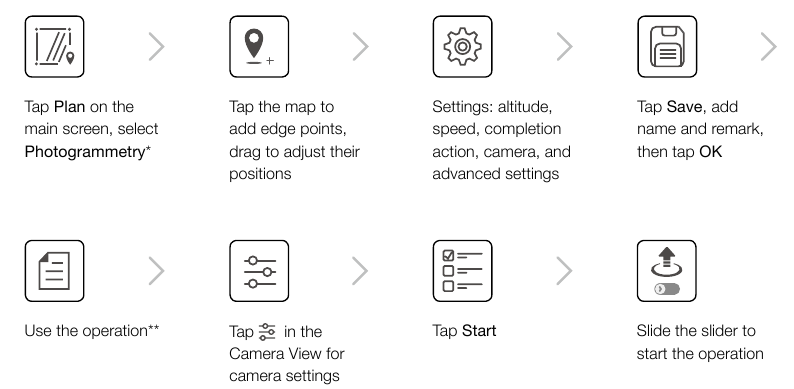

   Veprimet e fotogrametrisë dhe pikave të kalimit mund të kryhen duke përdorur si softuerin PC GS Pro, ashtu edhe aplikacionin DJI GS RTK. Shembulli i mëposhtëm përfshin udhëzime për funksionimin e fotogrametrisë duke përdorur aplikacionin DJI GS RTK. Referojuni Manualit të Përdoruesit të PC GS Pro për detaje (nëse përdoret).

   * Përdoruesit gjithashtu mund të importojnë skedarë KML/KMZ në aplikacion përmes një karte microSD për të planifikuar operacione fotogrametrie. Referojuni Manualit të Përdoruesit të Phantom 4 RTK për detaje.
   ** Zgjidhni përsëri operacionin përmes metodës së mëposhtme nëse operacioni nuk është përdorur menjëherë. Shkoni te ekrani kryesor DJI GS RTK > Fluturo > në të majtë, zgjidhni operacionin nga lista e planifikimit dhe prekni Thirr.

• Ngrihuni vetëm në zona të hapura.
• Një operacion mund të ndërpritet duke kaluar Ndërruesin e Pauzës. Avioni do të qëndrojë pezull dhe do të regjistrojë pikën e ndërprerjes dhe më pas avioni mund të kontrollohet manualisht. Për të vazhduar operacionin, zgjidhni atë përsëri nga lista dhe më pas rifilloni. Avioni do të kthehet automatikisht në pikën e ndërprerjes dhe do të rifillojë operacionin.
• Avioni do të kthehet automatikisht në Pikën Bazë pasi operacioni të ketë përfunduar. Në vend të RTH, avioni mund të vendoset gjithashtu për të kryer veprime të tjera fluturimi brenda aplikacionit.

9. Aplikacionet

	Planifikimi i Fushës Importoni foto ajrore në PC GS Pro për të kryer post-përpunimin e hartës. Pastaj planifikoni fushën në PC GS Pro. Përdorni një kartë microSD për të importuar skedarin e planit nga PC GS Pro në telekomandën e serisë Agras MG- 1S Advanced / MG-1P. Referojuni manualeve përkatëse të përdoruesit për më shumë detaje.
	Hartëzimi me Saktësi të Lartë Importoni fotot origjinale ajrore në PC GS Pro dhe kryeni post-përpunimin e hartës për të prodhuar një hartë me saktësi të lartë. Ju lutemi referojuni Manualit të Përdoruesit të PC GS Pro për më shumë detaje.

Vizitoni lidhjen e mëposhtme për të mësuar më shumë rreth PC GS Pro:
http://www.dji.com/pc-gs-pro

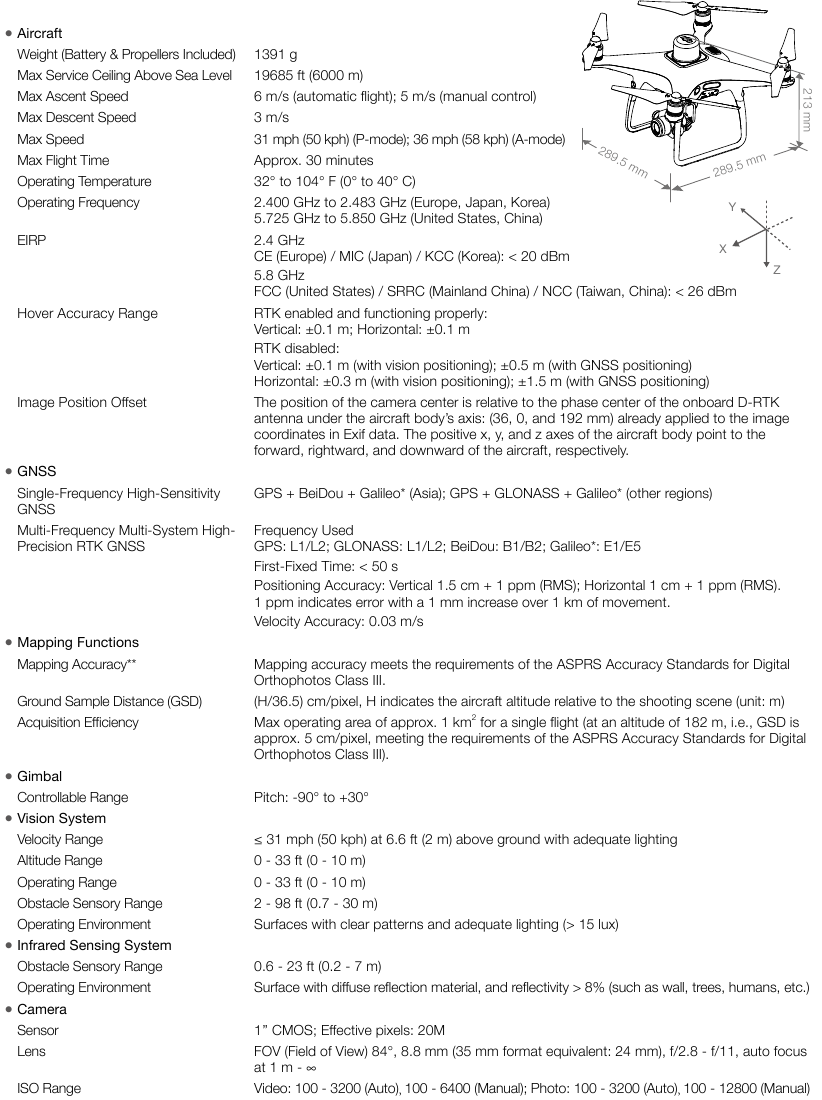

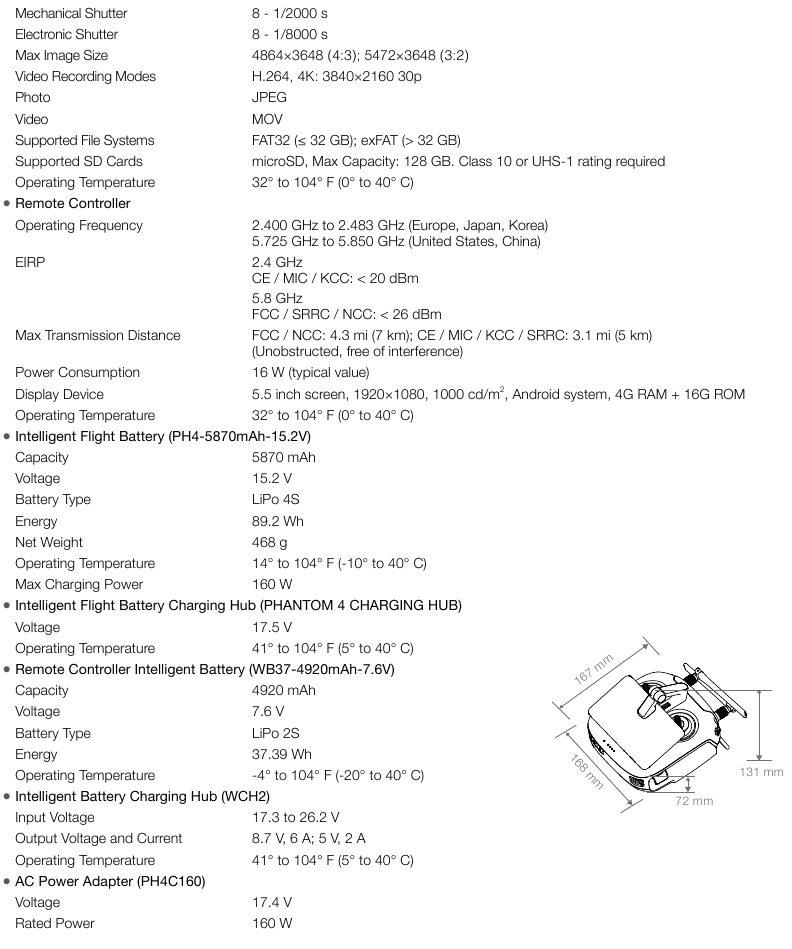

Specifikimet

* mbështetet më vonë
** Saktësia aktuale varet nga ndriçimi dhe modelet përreth, lartësia e avionit, softueri i hartëzimit i përdorur dhe faktorë të tjerë gjatë xhirimeve.

※Ky Udhëzues i Shpejtë i Fillimit i nënshtrohet ndryshimit pa njoftim paraprak.
