dji PHANTOM 4 RTK Qo'llanmasi

Umumiy ko'rinish

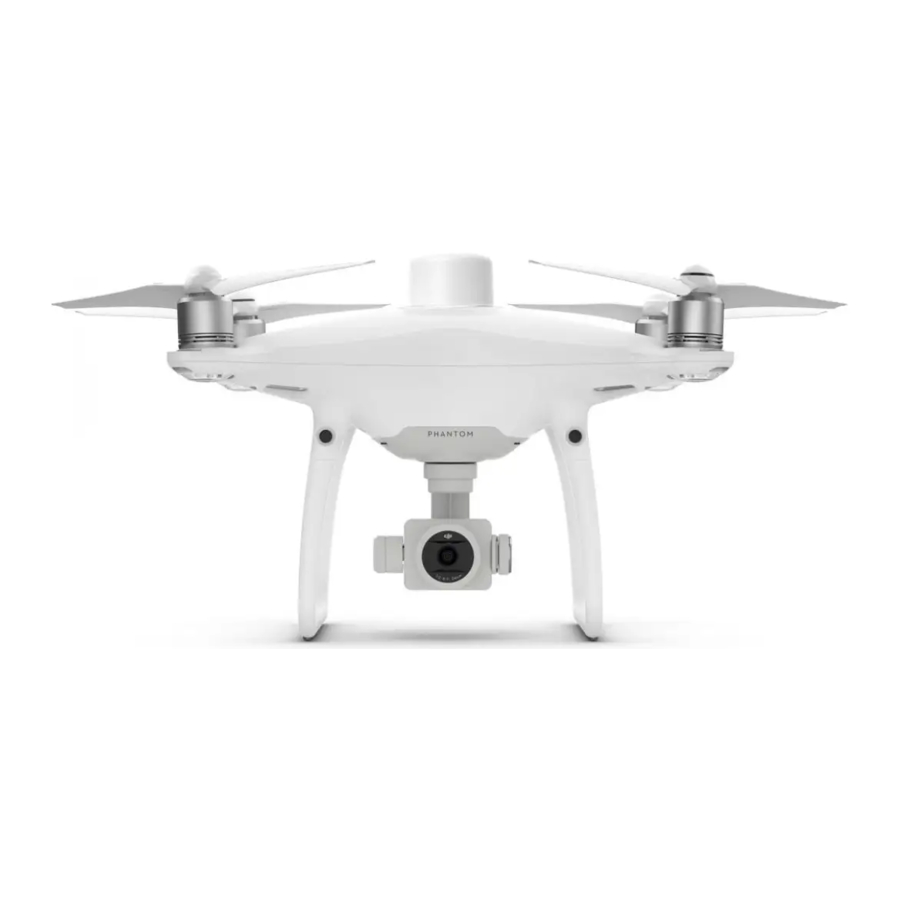

PHANTOM^TM 4 RTK - bu yuqori aniqlikdagi xaritalash funksiyalariga ega aqlli xaritalash va tasvirga olish dronidir. Samolyot bortida DJI^TM Onboard D-RTK* o‘rnatilgan bo‘lib, u santimetr darajasidagi joylashuv aniqligi uchun aniq ma’lumotlarni taqdim etadi. Ko‘p yo‘nalishli to‘siqlarni aniqlash old, orqa va pastga qaragan ko‘rish hamda infraqizil sensorlar* orqali ta’minlanadi. Kamerada yuqori barqarorlikdagi gimbal ichida joylashgan 1 dyuymli 20 megapikselli CMOS sensor mavjud. Xaritalashga kelganda, yuqori samarali mexanik затвор tezlikda tasvirlarni suratga olayotganda dumalab turuvchi затвор buzilishini yo'q qiladi. Tasvir ma'lumotlari DJI AGRAS^TM samolyotida ishlaganda dala rejalashtirish uchun xaritalar yaratish uchun ishlatilishi mumkin. Foydalanuvchilar, shuningdek, turli xil ilovalar uchun yuqori aniqlikdagi xaritalarni birlashtirish uchun fotosuratlarni DJI PC GS Pro ilovasiga yoki uchinchi tomon xaritalash dasturiga import qilishlari mumkin.

1. Gimbal va kamera
2. Pastga qaragan ko'rish tizimi
3. Micro USB porti
4. Kamera/Ulanish holati indikatori va Ulanish tugmasi
5. Kameraning microSD karta uyasi
6. Oldinga qaragan ko'rish tizimi
7. Infraqizil sezish tizimi
8. Old LEDlar
9. Motorlar

10. Proplar
11. Samolyot holati indikatorlari
12. OCUSYNC ^TM Antennalari

13. Bortdagi D-RTK ^TM Antennasi

14. Orqa ko'rish tizimi
15. Intellektual parvoz batareyasi
16. Quvvat tugmasi
17. Batareya darajasi indikatorlari

* Bundan Network RTK xizmati, DJI D-RTK 2 yuqori aniqlikdagi GNSS mobil stantsiyasi (qo'shimcha ravishda sotib olinadi) yoki qayta ishlangan kinematik (PPK) ma'lumotlari bilan birga foydalanish kerak (RTK signali ishlash vaqtida zaif bo'lganda tavsiya etiladi). Ko'rish va infraqizil sezish tizimlariga atrof-muhit sharoitlari ta'sir qiladi. Qo'shimcha ma'lumot olish uchun Ogohlantirish va xavfsizlik bo'yicha ko'rsatmalarni o'qing.

Masofadan boshqarish pulti

Phantom 4 RTK masofadan boshqarish pulti kamera eğimini va fotosuratga olishni boshqarish elementlari bilan 4,3 milya (7 km) * gacha bo'lgan uzatish diapazoniga ega. DJI OcuSync masofadan boshqarish pultiga o'rnatilgan bo'lib, kameradan to'g'ridan-to'g'ri HD tasvirlarni uzatadi. DJI GS RTK ilovasida ekranni shunchaki bosing yoki qulay loyiha boshqaruvi uchun operatsiyani rejalashtirish uchun KML/KMZ fayllarini import qiling. Foydalanuvchilar, shuningdek, operatsiyalarni rejalashtirish va amalga oshirish uchun masofadan boshqarish pultini kompyuterga ulashlari va DJI PC GS Pro-ga kirishlari mumkin. Masofadan boshqarish pultining Multi-Aircraft Control (Ko'p samolyotni boshqarish) rejimini bir vaqtning o'zida beshtagacha samolyotning ishlashini muvofiqlashtirish uchun ishlatish mumkin, bu esa uchuvchilarga samaraliroq ishlash imkonini beradi. O'zgartiriladigan batareyalarni osongina almashtirish mumkin va antennalarni tezda ta'mirlash uchun osongina olib tashlash mumkin.

1. Quvvat tugmasi
2. RTH tugmasi
3. Boshqaruv tayoqchalari
4. Kalonka
5. Bog'lash moslamasi
6. Holat LEDi
7. Batareya darajasi LEDlari
8. USB-C porti
9. 3,5 mm audio raz'yom
10. MicroSD karta uyasi
11. Displey qurilmasi
12. Uyqu/Uyg'onish tugmasi
13. Antennalar

14. Gimbal terish moslamasi
15. Samolyotni boshqarish kaliti terish moslamasi
16. Yozish tugmasi
17. Pauza kaliti
18. Затвор tugmasi
19. Zaxiralangan tugma

20. C1 tugmasi (sozlanishi)
21. C2 tugmasi (sozlanishi)
22. Batareya bo'linmasining qopqog'i
23. Batareya bo'linmasining qopqog'i qulfi
24. Dongle bo'linmasining qopqog'i

Quyidagi rasmda har bir boshqaruv tayoqchasining harakati 2-rejimdan foydalangan holda qanday funksiyani bajarishi ko'rsatilgan. Chap tayoq samolyotning balandligi va yo'nalishini, o'ng tayoq esa uning oldinga, orqaga, chapga va o'ngga harakatlarini boshqaradi. Gimbal terish moslamasi kameraning eğimini boshqaradi.

Chap tayoq

O'ng tayoq

Gimbal terish moslamasi

* Masofadan boshqarish pulti hech qanday elektromagnit shovqinsiz keng ochiq joyda va taxminan 400 fut (120 metr) balandlikda o'zining maksimal uzatish masofasiga (FCC) yetishi mumkin.

Phantom 4 RTKdan foydalanish

1. Masofadan boshqarish pultining batareyasini o'rnating
   Masofadan boshqarish pulti uzoq muddatli ishlash uchun osongina olib tashlanadigan o'zaro almashinadigan intellektual batareyadan foydalanadi.

   1. Qopqoqni ochish uchun masofadan boshqarish pultining orqa tomonidagi batareya bo'linmasi qopqog'i qulfini pastga siljiting.
   2. Intellektual batareyani bo'linmaga joylashtiring va uni yuqoriga suring.
   3. Qopqoqni yoping.

• Intellektual batareyani olib tashlash uchun qopqoqni oching, batareyani bo'shatish tugmasini bosib ushlab turing, so'ngra batareyani pastga suring.

2. Dongle va SIM-kartani o'rnating

• Phantom 4 RTK masofadan boshqarish pulti SIM-kartali 4G dongle yoki Wi-Fi signalidan foydalangan holda Internetga kirishi mumkin. UK, EU, ACUK yoki ACEU versiyalari uchun Network RTK serveriga faqat SIM-kartali 4G dongle yordamida kirish mumkin. AU yoki AFUS versiyalari uchun SIM-kartali 4G dongledan foydalanish tavsiya etiladi, lekin WiFi signalidan ham foydalanish mumkin. Qurilmangiz versiyasini tasdiqlash uchun mahsulot qadoqlashidagi yorliqda mahsulot nomidan keyin versiya kodini ko'ring. Tizim jurnallarini yoki operatsiya ma'lumotlarini yuklashda yoki yuklab olishda Internetga kirish uchun Wi-Fi signalidan foydalanish tavsiya etiladi.
• Faqat DJI tomonidan tasdiqlangan dongledan foydalaning.
• Dongle turli xil tarmoq standartlarini qo'llab-quvvatlaydi. Tanlangan mobil tarmoq provayderi bilan mos keladigan SIM-kartadan foydalaning va rejalashtirilgan foydalanish darajasiga muvofiq mobil ma'lumotlar rejasini tanlang.
• Dongle va SIM-karta masofadan boshqarish pultiga DJI AG platformasi kabi maxsus tarmoqlar va platformalarga kirish imkonini berish uchun ishlatiladi. Ularni to'g'ri o'rnatganingizga ishonch hosil qiling, aks holda tarmoqqa kirish imkoni bo'lmaydi.
  Dongle bo'linmasining qopqog'ini pastki o'ng burchagidagi tirqishdan ko'taring, so'ngra uni olib tashlang.

  * Sinov tartibi: Masofadan boshqarish pultining quvvat tugmasini bir marta bosing, so'ngra masofadan boshqarish pultini yoqish uchun yana bir marta bosing va ushlab turing. DJI GS RTK ilovasida > ni bosing va Tarmoq diagnostikasini tanlang. Agar tarmoq zanjiridagi barcha qurilmalarning holati yashil rangda ko'rsatilsa, dongle va SIM-karta to'g'ri ishlayotgan bo'ladi.

3. Batareya darajalarini tekshiring
   Batareya darajasini tekshirish uchun bir marta bosing. Qisqa marta bosing, so'ngra yoqish/o'chirish uchun uzoq bosing va ushlab turing.



4. Batareyalarni zaryadlang


• Birinchi marta ishlatishdan oldin batareyalarni to'liq zaryadlang.
• Intellektual parvoz batareyalarini yuqoridagi rasmda ko'rsatilganidek zaryadlash hubiga ulashni ta'minlang.
• Intellektual parvoz batareyasini zaryadlash hubining Rejim kaliti Zaryadlash rejimi holatiga o'rnatilganligini ta'minlang.

5. Masofadan boshqarish pultini tayyorlang

   Samolyotni optimal uzatish zonasida saqlashga harakat qiling. Agar signal zaif bo'lsa, antennalarni sozlang yoki samolyotni yaqinroq uchiring.


6. Uchishga tayyorgarlik
   Gimbal qisqichini kameradan olib tashlang.

   Phantom 4 RTK-dan birinchi marta foydalanganda, uni DJI GS RTK ilovasi yordamida faollashtiring. Masofadan boshqarish pulti Internetga kirish imkoniga ega ekanligiga ishonch hosil qiling.
   Har bir parvozdan oldin pervanellarning mahkamligini tekshiring.


7. Parvoz
   Uchishga tayyor (RTK)
   Uchishdan oldin, DJI GS RTK ilovasidagi samolyot holati panelida Uchishga tayyor (RTK)* yoki Uchishga tayyor (GNSS) ko'rsatilganligiga ishonch hosil qiling.
   Uchish

   Qo'nish


• Aylanayotgan proplar xavfli bo'lishi mumkin. Aylanayotgan proplar va motorlardan uzoqroq turing. Motorlarni cheklangan joylarda yoki yaqinida odamlar bo'lganda ishga TUSHIRMAYING.
• Motorlar aylanayotganda har doim qo'llaringizni masofadan boshqarish pultida ushlab turing.
• Parvoz o'rtasida motorlarni to'xtatish: Motorlarni to'xtatish uchun CSCni bajaring. Ushbu funksiya sukut bo'yicha o'chirilgan. Uni ilovada yoqish mumkin. Motorlarni parvoz o'rtasida faqat favqulodda vaziyatlarda, agar shunday qilish shikastlanish yoki jarohat xavfini kamaytirsa, to'xtating.
  Sizning va atrofingizdagilarning xavfsizligi uchun parvozning asosiy qoidalarini tushunish muhim. Ogohlantirish va xavfsizlik bo'yicha ko'rsatmalarni o'qishni unutmang.
  * RTK joylashuvi tavsiya etiladi. DJI GS RTK > Fly > > RTK ga o'ting va RTK modulini yoqing va RTK signallarini qabul qilish usulini tanlang.

8. Operatsiyalarni boshlash
   Fotogrammetriya va yo'nalish nuqtasi harakatlarini PC GS Pro dasturi va DJI GS RTK ilovasi yordamida bajarish mumkin. Quyidagi misol DJI GS RTK ilovasi yordamida fotogrammetriya operatsiyalari bo'yicha ko'rsatmalarni o'z ichiga oladi. Tafsilotlar uchun PC GS Pro foydalanuvchi qo'llanmasiga murojaat qiling (agar foydalanilsa).

   * Foydalanuvchilar fotogrammetriya operatsiyalarini rejalashtirish uchun KML/KMZ fayllarini microSD karta orqali ilovaga import qilishlari mumkin. Tafsilotlar uchun Phantom 4 RTK foydalanuvchi qo'llanmasiga murojaat qiling.
   ** Agar operatsiya darhol ishlatilmagan bo'lsa, operatsiyani quyidagi usul orqali qayta tanlang. DJI GS RTK asosiy ekraniga > Fly > chap tomonda o'ting, rejalashtirish ro'yxatidan operatsiyani tanlang va Invoke (Chaqirish) ni bosing.

• Faqat ochiq joylarda uchishga tayyorlaning.
• Operatsiyani Pauza kalitini o'zgartirish orqali to'xtatib turish mumkin. Samolyot muallaq turadi va to'xtash nuqtasini yozib oladi, keyin samolyotni qo'lda boshqarish mumkin. Operatsiyani davom ettirish uchun uni ro'yxatdan qayta tanlang va keyin davom eting. Samolyot avtomatik ravishda to'xtash nuqtasiga qaytadi va operatsiyani davom ettiradi.
• Samolyot operatsiya tugagandan so'ng avtomatik ravishda Boshlang'ich nuqtasiga qaytadi. RTH o'rniga, samolyotni ilovada boshqa parvoz harakatlarini bajarishga ham sozlash mumkin.

9. Ilovalar

	Dala rejalashtirish Xarita post-ishlovini bajarish uchun havodan olingan fotosuratlarni PC GS Pro-ga import qiling. Keyin PC GS Pro-da dalani rejalashtiring. Agras MG-1S Advanced / MG-1P seriyali masofadan boshqarish pultiga PC GS Pro-dan reja faylini import qilish uchun microSD kartadan foydalaning. Qo'shimcha ma'lumot olish uchun tegishli foydalanuvchi qo'llanmalariga murojaat qiling.
	Yuqori aniqlikdagi xaritalash Yuqori aniqlikdagi xaritani yaratish uchun asl havodan olingan fotosuratlarni PC GS Pro-ga import qiling va xarita post-ishlovini bajaring. Qo'shimcha ma'lumot olish uchun PC GS Pro foydalanuvchi qo'llanmasiga murojaat qiling.

PC GS Pro haqida ko'proq bilish uchun quyidagi havolaga tashrif buyuring:
http://www.dji.com/pc-gs-pro

Texnik xususiyatlar

* keyinroq qo'llab-quvvatlanadi
** Haqiqiy aniqlik suratga olish paytida atrofni yoritish va naqshlar, samolyot balandligi, ishlatiladigan xaritalash dasturi va boshqa omillarga bog'liq.

※Ushbu tezkor ishga tushirish qo'llanmasi oldindan ogohlantirmasdan o'zgartirilishi mumkin.
