Mwongozo wa dji PHANTOM 4 RTK

Muhtasari

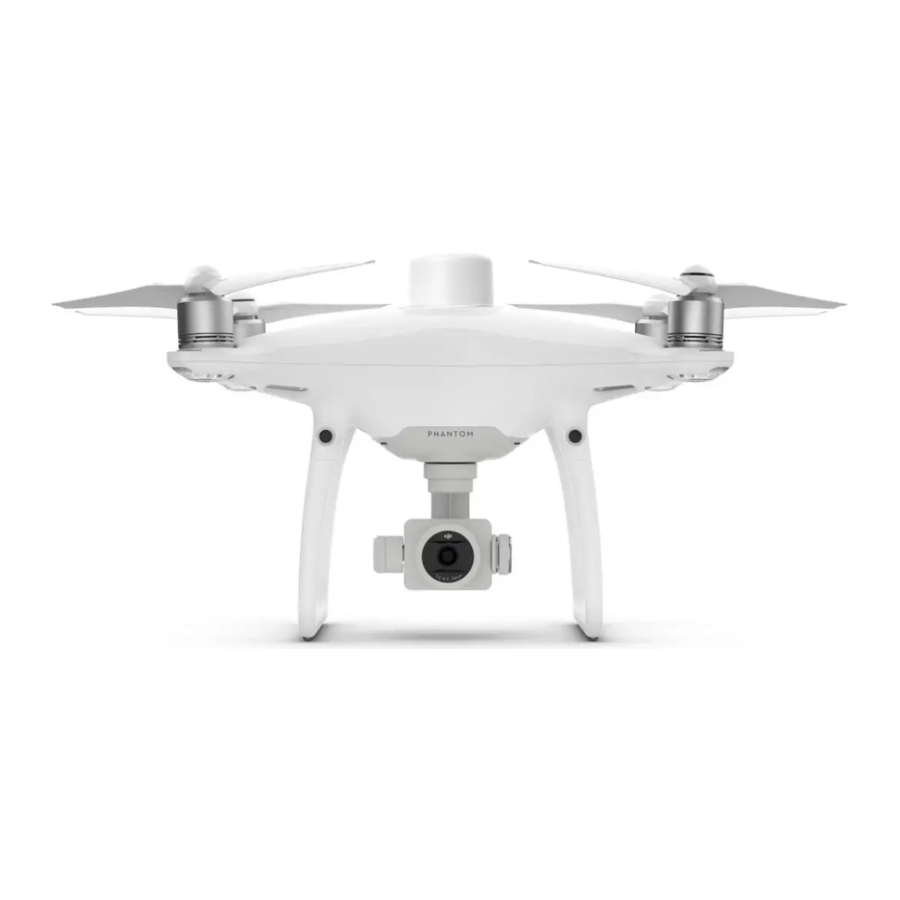

PHANTOM^TM 4 RTK ni droni mahiri ya ramani na upigaji picha yenye uwezo wa kufanya kazi za ramani kwa usahihi wa hali ya juu. Ndege ina DJI^TM Onboard D-RTK* iliyojengewa ndani, ambayo hutoa data sahihi kwa usahihi wa uwekaji nafasi wa kiwango cha sentimita. Kuhisi vizuizi kutoka pande nyingi huwezeshwa na mitazamo ya mbele, nyuma, na chini na vitambuzi vya infrared*. Kamera ina kitambuzi cha CMOS cha inchi 1 cha megapixels 20 kilicho ndani ya gimbal yenye uthabiti wa hali ya juu. Linapokuja suala la uchoraji ramani, shutter ya mitambo ya utendaji wa hali ya juu huondoa upotoshaji wa shutter inayozunguka wakati wa kunasa picha kwa kasi. Data ya picha inaweza kutumika kutengeneza ramani za kupanga shamba wakati wa kuendesha ndege ya DJI AGRAS^TM. Watumiaji wanaweza pia kuleta picha kwenye programu ya DJI PC GS Pro au programu ya ramani ya mtu mwingine ili kuchanganya ramani sahihi sana kwa matumizi tofauti.

1. Gimbal na Kamera
2. Mfumo wa Mtazamo wa Chini
3. Mlango wa Micro USB
4. Kiashiria cha Hali ya Kamera/Kiunganishi na Kitufe cha Kuunganisha
5. Nafasi ya Kadi ya microSD ya Kamera
6. Mfumo wa Mtazamo wa Mbele
7. Mfumo wa Kuhisi wa Infrared
8. LED za Mbele
9. Injini

10. Peleka
11. Viashiria vya Hali ya Ndege
12. Antena za OCUSYNC ^TM

13. Antena ya Onboard D-RTK ^TM

14. Mfumo wa Mtazamo wa Nyuma
15. Betri Mahiri ya Ndege
16. Kitufe cha Nishati
17. Viashiria vya Kiwango cha Betri

* Hii inapaswa kutumika na huduma ya Network RTK, Kituo cha Simu cha DJI D-RTK 2 High-Precision GNSS (kilichonunuliwa ziada) au data ya kinematic (PPK) iliyochakatwa baada ya (inapendekezwa wakati mawimbi ya RTK ni dhaifu wakati wa operesheni). Mifumo ya Kuhisi ya Vision na Infrared huathiriwa na hali zinazozunguka. Soma Kanusho na Miongozo ya Usalama ili upate maelezo zaidi.

Kidhibiti cha Mbali

Kidhibiti cha mbali cha Phantom 4 RTK kina masafa ya upokezaji ya hadi 4.3 mi (7 km) * na vidhibiti vya mwelekeo wa kamera na unyakuaji picha. DJI OcuSync imejengwa ndani ya kidhibiti cha mbali, ikisambaza picha za moja kwa moja za HD kutoka kwa kamera moja kwa moja. Gusa tu skrini katika programu ya DJI GS RTK au uagize faili za KML/KMZ ili kupanga operesheni kwa usimamizi rahisi wa mradi. Watumiaji wanaweza pia kuunganisha kidhibiti cha mbali kwenye PC ili kufikia DJI PC GS Pro kwa kupanga na kutekeleza operesheni. Hali ya Udhibiti wa Ndege Nyingi ya kidhibiti cha mbali inaweza kutumika kuratibu operesheni ya hadi ndege tano kwa wakati mmoja, kuwezesha marubani kufanya kazi kwa ufanisi zaidi. Betri zinazoweza kubadilishwa zinaweza kubadilishwa kwa urahisi na antena huondolewa kwa urahisi kwa matengenezo ya haraka.

1. Kitufe cha Nishati
2. Kitufe cha RTH
3. Vijiti vya Kudhibiti
4. Spika
5. Kiambatisho cha Lanyard
6. LED ya Hali
7. LED za Kiwango cha Betri
8. Mlango wa USB-C
9. Jeki ya Sauti ya 3.5 mm
10. Nafasi ya Kadi ya MicroSD
11. Kifaa cha Kuonyesha
12. Kitufe cha Kulala/Amka
13. Antena

14. Piga ya Gimbal
15. Piga ya Kubadilisha ya Udhibiti wa Ndege
16. Kitufe cha Kurekodi
17. Swichi ya Kusitisha
18. Kitufe cha Shutter
19. Kitufe Kilichohifadhiwa

20. Kitufe cha C1 (kinachoweza kubadilishwa)
21. Kitufe cha C2 (kinachoweza kubadilishwa)
22. Jalada la Sehemu ya Betri
23. Funga Jalada la Sehemu ya Betri
24. Jalada la Sehemu ya Dongle

Kielelezo hapa chini kinaonyesha kazi ambayo kila harakati ya fimbo ya udhibiti hufanya, kwa kutumia Modi ya 2 kama mfano. Fimbo ya kushoto inadhibiti urefu na mwelekeo wa ndege, huku fimbo ya kulia inadhibiti harakati zake za mbele, nyuma, kushoto na kulia. Piga ya gimbal inadhibiti mwelekeo wa kamera.

Fimbo ya Kushoto

Fimbo ya Kulia

Piga ya Gimbal

* Kidhibiti cha mbali kinaweza kufikia umbali wake wa juu wa upokezaji (FCC) katika eneo pana lisilo na Uingiliaji wa ElectroMagnetic, na katika mwinuko wa takriban futi 400 (mita 120).

Kutumia Phantom 4 RTK

1. Pachika Betri ya Kidhibiti cha Mbali
   Kidhibiti cha mbali kinatumia Betri Mahiri inayobadilishwa kwa urahisi kwa operesheni ya muda mrefu.

   1. Telezesha kufuli ya jalada la sehemu ya betri nyuma ya kidhibiti cha mbali chini ili kufungua jalada.
   2. Ingiza Betri Mahiri kwenye sehemu na uisukume hadi juu.
   3. Funga jalada.

• Ili kuondoa Betri Mahiri, fungua jalada, bonyeza na ushikilie kitufe cha kutoa betri, kisha sukuma betri chini.

2. Pachika Dongle na SIM Kadi

• Kidhibiti cha mbali cha Phantom 4 RTK kinaweza kufikia Mtandao kwa kutumia dongle ya 4G yenye SIM kadi au mawimbi ya Wi-Fi. Kwa matoleo ya Uingereza, EU, ACUK, au ACEU, seva ya Network RTK inaweza kufikiwa tu kwa kutumia dongle ya 4G yenye SIM kadi. Kwa matoleo ya AU au AFUS, inashauriwa kutumia dongle ya 4G yenye SIM kadi, lakini mawimbi ya WiFi yanaweza pia kutumika. Ili kuthibitisha toleo la kitengo chako, tafadhali angalia msimbo wa toleo baada ya jina la bidhaa kwenye lebo kwenye kifurushi cha bidhaa. Unapopakia au kupakua kumbukumbu za mfumo au data ya operesheni, inashauriwa kutumia mawimbi ya Wi-Fi kwa ufikiaji wa Mtandao.
• Tumia tu dongle iliyoidhinishwa na DJI.
• Dongle inasaidia viwango mbalimbali vya mtandao. Tumia SIM kadi inayolingana na mtoa huduma wa mtandao wa simu uliyochaguliwa na uchague mpango wa data ya simu kulingana na kiwango kilichopangwa cha matumizi.
• Dongle na SIM kadi hutumiwa kuwezesha kidhibiti cha mbali kufikia mitandao na majukwaa mahususi, kama vile jukwaa la DJI AG. Hakikisha unazipachika kwa usahihi, au sivyo ufikiaji wa mtandao hautapatikana.
  Inua jalada la sehemu ya dongle kwenye pengo kwenye kona yake ya chini kulia, kisha uiondoe.

  * Utaratibu wa majaribio: Bonyeza kitufe cha nguvu cha kidhibiti cha mbali mara moja, kisha ubonyeze tena na ushikilie ili kuwasha kidhibiti cha mbali. Katika programu ya DJI GS RTK gusa > na uchague Network Diagnostics (Uchunguzi wa Mtandao). Ikiwa hali za vifaa vyote kwenye mnyororo wa mtandao zimeonyeshwa kwa kijani kibichi, dongle na SIM kadi zinafanya kazi vizuri.

3. Angalia Viwango vya Betri
   Bonyeza mara moja ili kuangalia kiwango cha betri. Bonyeza kwa ufupi mara moja, kisha ubonyeze kwa muda mrefu na ushikilie ili kuwasha/kuzima.



4. Chaji Betri


• Chaji betri kikamilifu kabla ya matumizi ya mara ya kwanza.
• Hakikisha kuwa unaunganisha Betri Mahiri za Ndege kwenye kitovu cha kuchaji kama inavyoonyeshwa kwenye kielelezo hapo juu.
• Hakikisha kuwa Kubadilisha Modi ya kitovu cha kuchaji cha Betri Mahiri ya Ndege imewekwa kwenye nafasi ya Charging Mode (Hali ya Kuchaji).

5. Andaa Kidhibiti cha Mbali

   Jaribu kuweka ndege ndani ya eneo bora la upokezaji. Ikiwa mawimbi ni dhaifu, rekebisha antena au usafirishe ndege karibu.


6. Jiandae kwa Kupaa
   Ondoa kibanio cha gimbal kutoka kwa kamera.

   Unapotumia Phantom 4 RTK yako kwa mara ya kwanza, iwashe kwa kutumia programu ya DJI GS RTK. Hakikisha kuwa kidhibiti cha mbali kina ufikiaji wa Mtandao.
   Angalia ikiwa peleka zimefungwa salama kabla ya kila safari ya ndege.


7. Ndege
   Tayari Kuenda (RTK)
   Kabla ya kupaa, hakikisha kuwa Upau wa Hali ya Ndege katika programu ya DJI GS RTK unaonyesha Ready to Go (RTK)* (Tayari Kuenda (RTK)) au Ready to Go (GNSS) (Tayari Kuenda (GNSS)).
   Kupaa

   Kutua


• Peleka zinazozunguka zinaweza kuwa hatari. Kaa mbali na peleka na injini zinazozunguka. USIANZISHE injini katika nafasi zilizofungwa au wakati kuna watu karibu.
• Daima weka mikono yako kwenye kidhibiti cha mbali wakati injini zinazunguka.
• Kusimamisha injini katikati ya safari ya ndege: Fanya CSC ili kusimamisha injini. Kipengele hiki kimezimwa kwa chaguomsingi. Inaweza kuwezeshwa katika programu. Simamisha injini katikati ya safari ya ndege tu katika hali za dharura wakati kufanya hivyo kunaweza kupunguza hatari ya uharibifu au majeraha.
  Ni muhimu kuelewa miongozo ya msingi ya safari ya ndege, kwa usalama wako na wa wale walio karibu nawe. Usisahau kusoma Kanusho na Miongozo ya Usalama.
  * Uwekaji nafasi wa RTK unapendekezwa. Nenda kwa DJI GS RTK > Fly (Ruka) > > RTK ili kuwezesha moduli ya RTK na uchague njia ya kupokea mawimbi ya RTK.

8. Anzisha Operesheni
   Vitendo vya photogrammetry na njia panda vinaweza kufanywa kwa kutumia programu ya PC GS Pro na programu ya DJI GS RTK. Mfano ufuatao unajumuisha maagizo ya operesheni ya photogrammetry kwa kutumia programu ya DJI GS RTK. Rejelea Mwongozo wa Mtumiaji wa PC GS Pro kwa maelezo (ikiwa inatumika).

   * Watumiaji wanaweza pia kuleta faili za KML/KMZ kwenye programu kupitia kadi ya microSD ili kupanga operesheni za photogrammetry. Rejelea Mwongozo wa Mtumiaji wa Phantom 4 RTK kwa maelezo.
   ** Chagua operesheni tena kupitia njia ifuatayo ikiwa operesheni haikutumika mara moja. Nenda kwenye skrini kuu ya DJI GS RTK > Fly (Ruka) > upande wa kushoto, chagua operesheni kutoka kwenye orodha ya mipango, na uguse Invoke (Omba).

• Paa tu katika maeneo ya wazi.
• Operesheni inaweza kusitishwa kwa kugeuza Swichi ya Kusitisha. Ndege itatulia na kurekodi hatua ya kuvunja, na kisha ndege inaweza kudhibitiwa kwa mikono. Ili kuendelea na operesheni, ichague tena kutoka kwenye orodha na kisha uendelee. Ndege itarudi kiotomatiki kwenye hatua ya kuvunja na kuendelea na operesheni.
• Ndege itarudi kwenye Home Point (Sehemu ya Nyumbani) kiotomatiki mara tu operesheni itakapokamilika. Badala ya RTH, ndege pia inaweza kuwekwa ili kufanya vitendo vingine vya safari ya ndege ndani ya programu.

9. Matumizi

	Upangaji wa Shamba Ingiza picha za angani kwenye PC GS Pro ili kufanya uchakataji wa ramani baada ya. Kisha panga shamba katika PC GS Pro. Tumia kadi ya microSD kuleta faili ya mpango kutoka PC GS Pro kwenye kidhibiti cha mbali cha Agras MG-1S Advanced / MG-1P. Rejelea miongozo ya mtumiaji inayolingana kwa maelezo zaidi.
	Uchoraji Ramani kwa Usahihi wa Juu Ingiza picha asili za angani kwenye PC GS Pro na ufanye uchakataji wa ramani baada ya ili kutoa ramani ya usahihi wa juu. Tafadhali rejelea Mwongozo wa Mtumiaji wa PC GS Pro kwa maelezo zaidi.

Tembelea kiungo hapa chini ili kujifunza zaidi kuhusu PC GS Pro:
http://www.dji.com/pc-gs-pro

Vipimo

* inasaidiwa baadaye
** Usahihi halisi unategemea mwangaza na mifumo inayozunguka, mwinuko wa ndege, programu ya uchoraji ramani inayotumiwa, na sababu zingine wakati wa kupiga risasi.

※Mwongozo huu wa Kuanza Haraka unaweza kubadilika bila taarifa ya awali.
