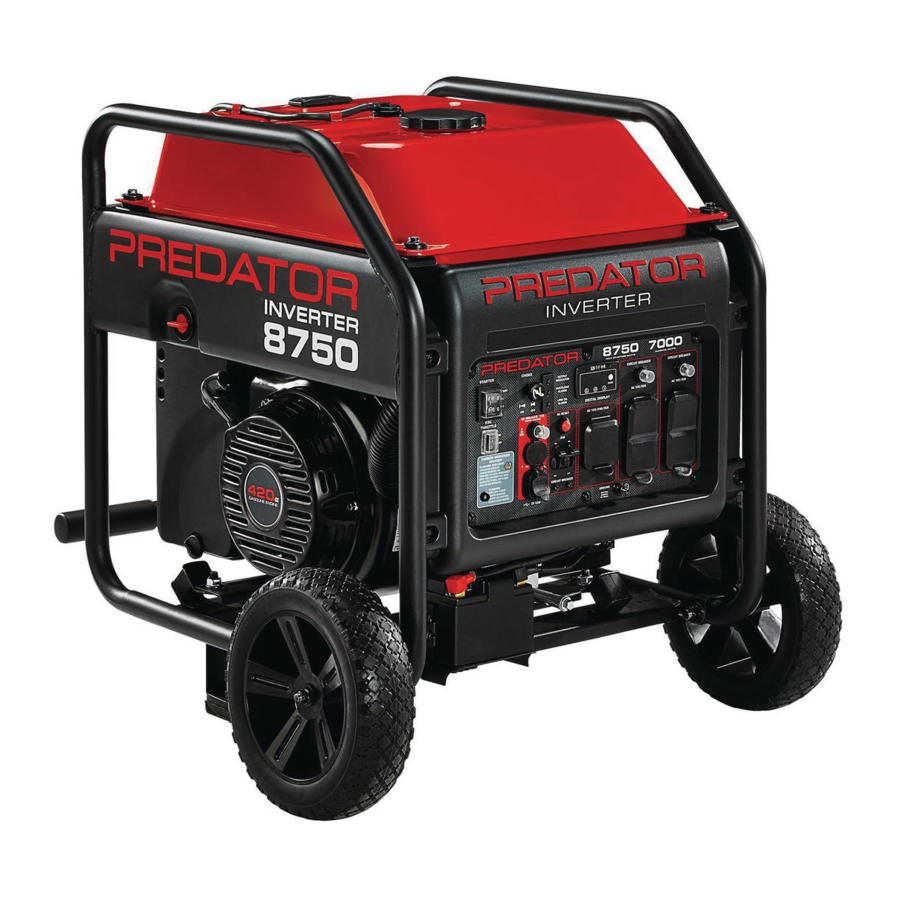

Predator 8750 Watt, 59190 - Inverter Generator qo'llanmasi

Mundarija

Foydalanuvchi qo'llanmasi va xavfsizlik yo'riqnomasi

Ushbu qo'llanmani saqlang. Ushbu qo'llanmani xavfsizlik ogohlantirishlari va ehtiyot choralari, yig'ish, ishlatish, tekshirish, texnik xizmat ko'rsatish va tozalash tartiblari uchun saqlang. Mahsulotning seriya raqamini qo'llanmaning orqa tomoniga yozing (yoki mahsulotda raqam bo'lmasa, sotib olingan oy va yil). Ushbu qo'llanmani va kvitansiyani kelajakda foydalanish uchun xavfsiz va quruq joyda saqlang.

  • Generatorni bino ichida ishlatish SIZNI BIR NECHA DAQIQADA O'LDIRISHI MUMKIN.
  • Generator chiqindisi tarkibida uglerod oksidi mavjud. Bu siz ko'ra olmaydigan yoki hidlay olmaydigan zahardir.

  • Hech qachon uy yoki garaj ichida ishlatmang, HATTODKI eshik va derazalar ochiq bo'lsa ham.

  • Faqat tashqarida va derazalar, eshiklar va shamollatish teshiklaridan uzoqda foydalaning.

  • Tirkamalar, yuk mashinalari yoki chodirlarda ishlatmang.

  • Odamlar, hayvonlar va tuzilmalardan kamida 20 fut uzoqlikda, chiqindi yo'naltirilgan holda foydalaning.

  • Qadoqlashda mahsulotning butun va shikastlanmaganligiga ishonch hosil qiling. Agar biron bir qism etishmayotgan yoki singan bo'lsa, iloji boricha tezroq 1-888-866-5797 raqamiga qo'ng'iroq qiling.


Ushbu mahsulotni ishlatishdan oldin ushbu materialni o'qing. Buni qilmaslik jiddiy jarohatlarga olib kelishi mumkin. USHBU QO'LLANMANI SAQLAB QOLING.

OGOHLANTIRISH BELGILARI VA TA'RIFLARI

ehtiyot bo'ling Bu xavfsizlik ogohlantirish belgisi. U sizni potentsial shaxsiy jarohatlar xavfi haqida ogohlantirish uchun ishlatiladi. Mumkin bo'lgan jarohatlar yoki o'limdan qochish uchun ushbu belgidan keyin keladigan barcha xavfsizlik xabarlariga rioya qiling.
Agar oldini olinmasa, o'limga yoki jiddiy jarohatga olib keladigan xavfli vaziyatni ko'rsatadi. Agar oldini olinmasa, o'limga yoki jiddiy jarohatga olib kelishi mumkin bo'lgan xavfli vaziyatni ko'rsatadi.
Agar oldini olinmasa, engil yoki o'rtacha jarohatga olib kelishi mumkin bo'lgan xavfli vaziyatni ko'rsatadi.
E'TIBOR BERING
 Shaxsiy jarohatlar bilan bog'liq bo'lmagan amaliyotlarga murojaat qiladi.

MUHIM XAVFSIZLIK YO'RIQNOMALARI

USHBU YO'RIQNOMALARNI SAQLAB QOLING
Ushbu qo'llanmada Generator va har qanday batareyalarni o'rnatish va texnik xizmat ko'rsatish vaqtida rioya qilish kerak bo'lgan muhim ko'rsatmalar mavjud.

O'rnatish bo'yicha ehtiyot choralari

  1. Ushbu qurilma shunday o'rnatilishi kerakki, u faqat joylashuvga qo'llaniladigan cheklovlar sabablari va qanday ehtiyot choralarini ko'rish kerakligi haqida ko'rsatma olgan malakali xizmat ko'rsatuvchi xodimlarga cheklangan bo'lishi kerak. Kirish maxsus asbob, qulf va kalit yoki boshqa xavfsizlik vositalari orqali amalga oshiriladi va joylashuv uchun mas'ul bo'lgan organ tomonidan nazorat qilinadi.
  2. Benzin yoqilg'isi va bug'lari yonuvchan va potentsial portlovchi hisoblanadi. Yoqilg'ini to'g'ri saqlash va ishlatish tartib-qoidalariga amal qiling. Yaqin atrofda yoqilg'i yoki boshqa yonuvchan materiallarni saqlamang.
  3. Yaqin atrofda bir nechta ABC klassli o't o'chirgichlari bo'lishi kerak.
  4. Ushbu uskunaning ishlashi quruq o'simliklar atrofida yong'inlarni keltirib chiqarishi mumkin bo'lgan uchqunlarni hosil qilishi mumkin. Uchqun ushlagich talab qilinishi mumkin. Operator yong'inning oldini olish talablari bilan bog'liq qonunlar yoki qoidalar uchun mahalliy yong'in xizmatlariga murojaat qilishi kerak.
  5. Faqat tekis, darajali, yaxshi havalandırılan sirtda o'rnating va foydalaning.
  6. Generatordan yukga barcha ulanishlar va quvurlar faqat o'qitilgan va litsenziyalangan elektriklar tomonidan va barcha tegishli mahalliy, shtat va federal elektr kodlari va standartlariga, shuningdek, tegishli bo'lgan boshqa qoidalarga muvofiq o'rnatilishi kerak.
  7. Kutilayotgan quvvat uchun binoning elektr tizimiga ulanishlar malakali elektrchi tomonidan amalga oshirilishi kerak. Ulanish Generator quvvatini kommunal quvvatdan ajratishi kerak va barcha amaldagi qonunlar va elektr kodlariga muvofiq bo'lishi kerak.
  8. O'rnatish vaqtida ANSI tomonidan tasdiqlangan xavfsizlik ko'zoynaklari, og'ir ish uchun mo'ljallangan qo'lqoplar va chang niqobi/respiratorni taqing.
  9. Faqat ushbu qo'llanmada tavsiya etilgan moylash materiallari va yoqilg'idan foydalaning.
  10. O'tkazish kaliti litsenziyalangan elektrchi tomonidan barcha amaldagi qonunlar va elektr kodlariga muvofiq o'rnatilishi kerak.
  11. Binoning elektr tizimiga noto'g'ri ulanishlar Generatordan elektr tokining kommunal liniyalarga qaytarilishiga imkon berishi mumkin. Bunday qaytarilish elektr kompaniyasi ishchilarini yoki elektr uzilishi paytida liniyalar bilan aloqa qiladigan boshqalarni elektr toki urishiga olib kelishi mumkin va kommunal quvvat tiklanganda Generator portlashi, yonishi yoki yong'inga olib kelishi mumkin. Agar Generatorni zaxira quvvat sifatida ishlatmoqchi bo'lsangiz, kommunal kompaniya va malakali elektrchi bilan maslahatlashing.
  12. Topraklamasdan oldin Generatorni ishlatmang. Generator ishlatishdan oldin barcha tegishli elektr kodlari va standartlariga muvofiq yerga ulangan bo'lishi kerak.
  13. Ishlab chiqaruvchining ko'rsatmalariga muvofiq yaqin atrofdagi binolarga batareya zaxirasi bilan uglerod oksidi signalizatsiyasi(larini) o'rnating.

Ishlatish bo'yicha ehtiyot choralari

  1. KARBON MONOKSIDI XAVFI
    Generatorni bino ichida ishlatish SIZNI BIR NECHA DAQIQADA O'LDIRISHI MUMKIN
    Generator chiqindisi karbon monoksidni o'z ichiga oladi. Bu siz ko'ra olmaydigan yoki hidlay olmaydigan zahardir.

    Hech qachon uy yoki garaj ichida ishlatmang, hatto eshiklar va derazalar ochiq bo'lsa ham.

    Faqat tashqarida va derazalar, eshiklar va shamollatish teshiklaridan uzoqda foydalaning.
  2. KARBON MONOKSIDI O'CHIRISHI

    KARBON MONOKSIDI BILAN ZAHARLANISHDAN JIDDIY JARO HAT VA O'LIMNI OLDINI OLISH UCHUN:
    Karbon monoksidi sensori faqat qo'shimcha himoya qatlami hisoblanadi. Generatorni karbon monoksid to'planishiga imkon beradigan har qanday joyda yoki vaziyatda ishlatmang.
  • Miltillovchi qizil chiroq:
    Karbon monoksidi gazining xavfli darajasi to'planib qolgan va generator o'chadi. Darhol hududni tark eting, toki hudud havalandirilguncha. Ishlashdan oldin generatorni yaxshi havalandiriladigan joyga ko'chiring.
  • Miltillovchi sariq chiroq:
    Karbon monoksidi sensori nosozligi.
    Sensorga xizmat ko'rsatish kerak. Sensor to'g'ri ishlamaguncha generatorni ishlatmang. Texnik savollar uchun 1-888-866-5797 raqamiga qo'ng'iroq qiling.
    ESLATMA: Sariq chiroq o'z-o'zini tekshirishdan o'tganligini va normal ishlayotganligini ko'rsatish uchun ishga tushgandan so'ng bir marta yonadi.

Karbon monoksidi sensoriga faqat malakali texnik xizmat ko'rsatishi kerak, uni asl holatiga qaytarish uchun. Karbon monoksidi sensorini o'zgartirmang yoki buzib ko'rmang. Ushbu ko'rsatmalarga rioya qilmaslik karbon monoksidi sensori nosozligi tufayli o'limga yoki jiddiy jarohatga olib kelishi mumkin.

  1. Hech qachon generatorni garajlar, podvallar, pol osti bo'shliqlari va omborxonalar kabi yopiq joylarda ishlatmang. Eshiklar va derazalarni ochish yoki ventilyatorlardan foydalanish uyda karbon monoksid to'planishining oldini OLMAYDI.
  2. Generatorlardan foydalanganda, zaharli karbon monoksid darajasining bino ichida to'planib qolishiga yo'l qo'ymaslik uchun ularni ochiq havoda va ochiq eshiklar, derazalar va shamollatish teshiklaridan uzoqda saqlang.
  3. Agar generatorni ishlatayotganda o'zingizni kasal, bosh aylanishi yoki holsiz his qilsangiz, darhol toza havoga chiqing. Generatorlardan chiqadigan karbon monoksid tezda to'liq harakatsizlikka va o'limga olib kelishi mumkin.
  4. Bolalarni uskunadan uzoqroq tuting, ayniqsa u ishlayotgan paytda.
  5. Barcha tomoshabinlarni ish paytida dvigateldan kamida olti fut uzoqda tuting.
  6. Foydalanish vaqtida dvigatelga tegmang. Foydalanishdan keyin dvigatel sovushiga ruxsat bering.
  7. Hech qachon yoqilg'i yoki boshqa yonuvchan materiallarni dvigatel yaqinida saqlamang.
  8. Yong'in xavfi! Dvigatel ishlayotgan paytda gaz bakini to'ldirmang. Agar benzin to'kilgan bo'lsa, ishlatmang.
    Dvigatelni ishga tushirishdan oldin to'kilgan benzinni tozalang. Uchuvchi chiroq yoki ochiq olov yaqinida ishlamang.
  9. Agar ulangan mahsulot g'ayritabiiy yoki g'ayrioddiy sekin ishlasa, darhol generatorni quvvat manbai sifatida ishlatishni to'xtating. Uning portativ generator tomonidan xavfsiz va samarali quvvatlanishiga ishonch hosil qilish uchun har doim quvvatlanadigan mahsulotning ko'rsatma qo'llanmasini o'qing va unga rioya qiling.
  10. Generatorga asbob yoki quvvat simini ulashdan oldin: Uning yaxshi ish holatida ekanligiga ishonch hosil qiling. Nosoz asboblar yoki quvvat simlari elektr toki urishi xavfini yaratishi mumkin.
  11. Generatorning maksimal quvvat ko'rsatkichidan oshmang. Generatorga bir vaqtning o'zida ulangan barcha asboblar yoki jihozlarning umumiy elektr ko'rsatkichi generatornikidan oshmasligiga ishonch hosil qiling. Ishga tushirish kuchlanishi generator chegarasidan oshmasligini tekshiring. Nominal va maksimal quvvat darajalari orasidagi quvvat darajalaridan 30 daqiqadan ko'proq vaqt davomida foydalanish mumkin.
  12. O'chirgichni ishdan chiqaradigan darajada ortiqcha yuklamaslikka harakat qiling. Maksimal quvvat rejimida ishlash vaqti chegarasidan oshib ketish yoki generatorni biroz ortiqcha yuklash o'chirgichni yoki kontaktlarning zanglashidan himoya qiluvchi vositani o'chirmasligi mumkin, lekin generatorning xizmat qilish muddatini qisqartiradi.
  13. Suvda turgan holda yoki nam yoki ho'l erda yuk ulanishlarini ulash yoki uzishga urinmang.
  14. Generatorning elektr bilan ta'minlangan qismlariga va o'zaro bog'lovchi kabellar yoki o'tkazgichlarga tananing hech qanday qismi bilan yoki izolyatsiya qilinmagan o'tkazuvchan ob'ekt bilan tegmang.
  15. Generatorni faqat generatorning elektr xususiyatlari va nominal quvvatlariga mos keladigan yuk yoki elektr tizimiga (120 volt yoki 240 volt) ulang.
  16. GFCI EHTIYOT CHORALARI
    Har foydalanishdan oldin Ground Fault Circuit Interrupter (GFCI) rozetkalarini quyidagicha sinovdan o'tkazing:
    1. Barcha qurilmalarni generatordan uzing.
    2. Dvigatelni ishga tushiring.
    3. GFCI qurilmasini ishga tushirish uchun rozetkadagi Test (test) tugmasini bosing.
    4. Qayta o'rnatish (Reset) tugmasi chiqib turishi kerak, rozetkaga elektr ta'minotini uzib qo'yadi.
    5. Agar yuqoridagi test muvaffaqiyatsiz bo'lsa, u ta'mirlanmaguncha yoki almashtirilmaguncha rozetkadan foydalanmang.
    6. Foydalanish uchun Qayta o'rnatish (Reset) tugmasini ichkariga bosing.
  17. Barcha ulanishlarni va uzilgan simlarni izolyatsiya qiling.
  18. Elektr toki urishidan saqlaning. Tananing quvurlar, radiatorlar, plitalar va muzlatgichlar kabi erga ulangan sirtlar bilan aloqa qilishiga yo'l qo'ymang.
  19. Generatorni tashishda faqat etarli og'irlik ko'tarish qobiliyatiga ega bo'lgan mos transport va ko'tarish moslamalaridan foydalaning.
  20. Asbobning dumalab ketishi, sirpanishi va egilishi oldini olish uchun generatorni transport vositalariga mahkamlang.
  21. Sanoat ilovalari OSHA talablariga javob berishi kerak.
  22. Generatorni ishlayotgan paytda qarovsiz qoldirmang. Ish joyini tark etishdan oldin generatorni o'chiring (va agar mavjud bo'lsa, xavfsizlik kalitlarini olib tashlang).
  23. Generator dvigateli yuqori shovqin darajasini hosil qilishi mumkin. 85 dBA dan yuqori shovqin darajasiga uzoq vaqt ta'sir qilish eshitish uchun xavflidir. Gaz dvigatelini ishlatayotganda yoki uning atrofida ishlayotganda har doim quloq himoyasini taqing.
  24. Foydalanish vaqtida ANSI tomonidan tasdiqlangan xavfsizlik ko'zoynaklari, eshitish vositalari va NIOSH tomonidan tasdiqlangan chang niqobi/respiratorini taqing.
  25. Kardiostimulyatori bo'lgan odamlar ishlatishdan oldin shifokorlari bilan maslahatlashishlari kerak. Yurak kardiostimulyatoriga yaqin elektromagnit maydonlar kardiostimulyatorning buzilishiga yoki kardiostimulyatorning ishdan chiqishiga olib kelishi mumkin. Dvigatelning magnitosi yoki qaytarilish starteri yaqinida ehtiyot bo'lish kerak.
  26. Faqat Harbor Freight Tools tomonidan modelingiz uchun tavsiya etilgan aksessuarlardan foydalaning. Bir uskunaga mos keladigan aksessuarlar boshqa uskunada ishlatilganda xavfli bo'lishi mumkin.
  27. Yonuvchan suyuqliklar, gazlar yoki chang mavjud bo'lgan portlovchi muhitda ishlamang. Benzin bilan ishlaydigan dvigatellar chang yoki tutunni yoqishi mumkin.
  28. Uchqun yoki yoy hosil bo'lishining oldini olish uchun asboblar kabi erga ulangan o'tkazuvchan narsalarni ochiq, elektr tokida bo'lgan qismlar va ulanishlardan uzoqroq tuting. Bu hodisalar tutun yoki bug'larni yoqishi mumkin.
  29. Ogoh bo'ling, nima qilayotganingizni kuzating va ushbu uskunani ishlatishda aql bilan ish tuting. Charchagan yoki giyohvand moddalar, alkogol yoki dori ta'sirida bo'lgan holda ushbu uskunani ishlatmang.
  30. To'g'ri kiyining. Bo'shashgan kiyim yoki taqinchoqlarni kiymang. Soch, kiyim va qo'lqoplarni harakatlanuvchi qismlardan uzoqroq tuting. Bo'shashgan kiyimlar, taqinchoqlar yoki uzun sochlar harakatlanuvchi qismlarga ilashib qolishi mumkin.
  31. Qismlar, ayniqsa egzoz tizimi qismlari foydalanish vaqtida juda issiq bo'ladi. Issiq qismlardan uzoqroq turing.
  32. Ishlash vaqtida generatorni yoki uning dvigatelini yopmang.
  33. Generatorni, uning dvigatelini va atrofdagi hududni har doim toza tuting. Generatorni yonuvchan narsalardan kamida 5 fut uzoqlikda saqlang.
  34. Chekmang yoki uskunaning atrofida uchqunlar, olovlar yoki boshqa olov manbalariga yo'l qo'ymang, ayniqsa yoqilg'i quyishda.
  35. Generator, aksessuarlar va boshqalardan ushbu ko'rsatmalarga muvofiq va uskunaning muayyan turi uchun mo'ljallangan tarzda, ish sharoitlari va bajarilishi kerak bo'lgan ishni hisobga olgan holda foydalaning. Uskunani mo'ljallanganidan farqli operatsiyalar uchun ishlatish xavfli vaziyatga olib kelishi mumkin.
  36. Generatorni dvigatelning yoqilg'i tizimida ma'lum bo'lgan oqishlar bilan ishlatmang.
  37. Yoqilg'i yoki moy to'kilganda, ular darhol tozalanadi. Suyuqliklar va tozalash materiallarini har qanday mahalliy, shtat yoki federal qoidalar va qoidalarga muvofiq utilizatsiya qiling. Moyli latta matolarni pastki shamollatiladigan, qopqoqli, metall idishda saqlang.
  38. Qo'llar va oyoqlarni harakatlanuvchi qismlardan uzoqroq tuting. Ishlayotgan vaqtda generator ustidan yoki orqali cho'zilmaslik kerak.
  39. Foydalanishdan oldin harakatlanuvchi qismlarning noto'g'ri joylashishi yoki bog'lanishi, qismlarning sinishi va generatorning ishlashiga ta'sir qilishi mumkin bo'lgan har qanday boshqa holatni tekshiring. Agar shikastlangan bo'lsa, ishlatishdan oldin generatorga xizmat ko'rsating. Ko'pgina baxtsiz hodisalar yomon ta'mirlangan uskunalar tufayli sodir bo'ladi.
  40. Ilova uchun to'g'ri generatorni ishlating. Generatorni yoki uning dvigatelini o'zgartirmang va generatorni mo'ljallanmagan maqsadlarda ishlatmang.
  41. Uzatish kabeli - Uzatish kabelining yaxshi holatda ekanligiga ishonch hosil qiling. Uzatish kabelidan foydalanganda, mahsulotingiz tortadigan tokni o'tkazish uchun etarlicha og'ir bo'lganidan foydalanishga ishonch hosil qiling. Kichik o'lchamdagi uzatish kabeli liniya kuchlanishining pasayishiga olib keladi, natijada quvvat yo'qoladi va qizib ketadi.
    Quyidagi jadval kabel uzunligi va nom plastinkasining amper ko'rsatkichiga qarab ishlatiladigan to'g'ri kabel o'lchamini ko'rsatadi. Agar shubhangiz bo'lsa, keyingi og'irroq o'lchovdan foydalaning. O'lchov raqami qanchalik kichik bo'lsa, kabel shunchalik og'ir bo'ladi.
UZATISH KABELLARI UCHUN TAVSIYA ETILGAN MINIMAL SIM O'LCHOVI
TO'K (AMPER)

Yuk @

120V

(VATT)

Yuk @

240V

(VATT)

 0 ~ 50 fut 50 ~ 75 fut 75 ~ 100 fut
2 240 480 18 AWG
4 480 960 18 AWG 16 AWG
6 720 1440 18 AWG 16 AWG 14 AWG
8 960 1920 16 AWG 12 AWG
10 1200 2400 16 AWG 14 AWG 12 AWG
15 1800 3600 14 AWG 12 AWG 10 AWG
20 2400 4800 12 AWG 10 AWG
25 3000 6000 12 AWG 10 AWG 8 AWG
30 3600 7200 10 AWG 8 AWG
35 4200 8400 8 AWG 6 AWG
40 4800 9600 6 AWG

Xizmat ko'rsatishda ehtiyot choralari

  1. Xizmat ko'rsatish, texnik xizmat ko'rsatish yoki tozalashdan oldin:
    1. Barcha qurilmalarni Generator (Generator) dan uzing.
    2. Dvigatel kalitini "OFF" (o'chirilgan) holatiga o'tkazing.
    3. Dvigatel to'liq sovushiga ruxsat bering.
    4. Manfiy (-) batareya terminalini uzing.
    5. Keyin, shamdan sham qopqog'ini olib tashlang.
  2. Barcha xavfsizlik moslamalarini joyida va to'g'ri ish holatida saqlang. Xavfsizlik moslamalariga boshqa moslamalar qatorida, shovqin o'chirgich, havo tozalagich, mexanik himoya va issiqlik qalqonlari kiradi.
  3. Generatorni ko'chirishdan oldin va qurilmaga xizmat ko'rsatish, texnik xizmat ko'rsatish yoki tozalashdan oldin Dvigatel kaliti "OFF" (o'chirilgan) holatida ekanligiga ishonch hosil qiling.
  4. Barcha elektr jihozlarini toza va quruq holda saqlang. Izolyatsiyasi yorilgan, kesilgan, ishqalangan yoki boshqa tarzda yomonlashgan simlarni almashtiring. Eskirgan, rangi o'zgargan yoki korroziyalangan terminallarni almashtiring. Terminallarni toza va mahkam tuting.
  5. Uskunaning yoki uning dvigatelining ishlab chiqaruvchi yoki distribyutor tomonidan muhrlangan qismini o'zgartirmang yoki sozlamang. Faqat malakali xizmat ko'rsatish texnik xodimi boshqariladigan dvigatel tezligini oshirishi yoki kamaytirishi mumkin bo'lgan qismlarni sozlashi mumkin.
  6. Xizmat ko'rsatish vaqtida ANSI tomonidan tasdiqlangan xavfsizlik ko'zoynaklari, og'ir ish uchun mo'ljallangan qo'lqoplar va chang niqobi/respiratordan foydalaning.
  1. Uskunadagi yorliqlar va nom plitalarini saqlang. Ular muhim ma'lumotlarni o'z ichiga oladi. Agar o'qib bo'lmasa yoki yo'q bo'lsa, almashtirish uchun Harbor Freight Tools bilan bog'laning.
  2. Uskunaga faqat bir xil ehtiyot qismlardan foydalangan holda malakali ta'mirlovchi xodim xizmat ko'rsatsin. Bu uskunaning xavfsizligi ta'minlanishini kafolatlaydi. Ushbu qo'llanmada tushuntirilmagan yoki xavfsiz yoki to'g'ri bajarish qobiliyatingizga ishonchingiz komil bo'lmagan xizmat ko'rsatish yoki texnik xizmat ko'rsatish tartiblarini bajarishga urinmang.
  3. Uskunani bolalar qo'li yetmaydigan joyda saqlang.
  4. Dvigatel va uskunaga rejalashtirilgan texnik xizmat ko'rsatishga rioya qiling.

GFCI himoyasi:
Ushbu Generator ikkita 3 tishli, dupleks 120 V yerga ulanish xatolik o'chirgichi (GFCI) rozetkalari bilan jihozlangan. Ushbu rozetkalar elektr toki urishi xavfidan qo'shimcha himoya qiladi. Agar rozetkalarni almashtirish zarur bo'lsa, faqat GFCI himoyasini o'z ichiga olgan bir xil ehtiyot qismlardan foydalaning.

Yoqilg'i quyish:

  1. Dvigatel ishlayotgan yoki qizigan vaqtda yoqilg'i bakini to'ldirmang.
  2. Chekmang yoki uskunaning atrofida, ayniqsa yoqilg'i quyish vaqtida uchqunlar, olov yoki boshqa alangalanish manbalariga yo'l qo'ymang.
  3. YOQILG'I OQISHI VA YONG'IN XAVFINING OLDINI OLISH UCHUN.
    Yoqilg'i bilan to'ldirmang. Yoqilg'i darajasi haqidagi ma'lumotga muvofiq, modelingiz uchun Spetsifikatsiya jadvalidan pastroqda yoqilg'i bilan to'ldiring.
  4. Yoqilg'i bakini tepasigacha to'ldirmang. Yoqilg'ining kerak bo'lganda kengayishi uchun biroz joy qoldiring.
  5. Faqat yaxshi havalandırılan joyda yoqilg'i quying.
  6. To'kilgan yoqilg'ini artib oling va dvigatelni ishga tushirishdan oldin ortiqcha bug'lanishiga ruxsat bering.
    YONG'INNING oldini olish uchun, havoda yoqilg'i hidi bo'lsa, dvigatelni ishga tushirmang.

Batareya xizmati:

  1. Batareyalarga xizmat ko'rsatish batareyalar va zarur ehtiyot choralari haqida bilimga ega bo'lgan xodimlar tomonidan amalga oshirilishi yoki nazorat qilinishi kerak. Ruxsatsiz xodimlarni batareyalardan uzoqroq tuting.
  2. Batareyani almashtirganda, quyidagi turdagi batareyadan foydalaning: 12 V, 1,6 Ah Lityum Temir Fosfat (LiFEPO4) turi.

  3. Batareyani yoki batareyalarni olovga tashlamang. Batareya portlashga qodir.
    Batareyalar qayta ishlanishi yoki to'g'ri utilizatsiya qilinishi kerak.

  4. Batareyani ochmang yoki shikastlamang. Ajratilgan elektrolit teriga va ko'zlarga zararli va zaharli ekanligi ma'lum.

  5. Batareya yuqori qisqa tutashuv oqimi xavfini tug'diradi. Batareyalar ustida ishlayotganda quyidagi ehtiyot choralariga rioya qilish kerak:
    1. Soatlar, uzuklar yoki boshqa metall buyumlarni echib oling.
    2. Izolyatsiyalangan tutqichli asboblardan foydalaning.
    3. Asboblarni yoki metall qismlarni batareyalar ustiga qo'ymang.

Texnik xususiyatlar

Generator Chiqish 120 / 240 VAC, 60 Hz, 58.3 / 29.2 A, 1 Faza
7,000 Ishlaydigan Vatt (8,750 maksimal ishga tushirish Vatt)
12VDC, 8.3A
5V USB, 3.1A
Elektr start uchun batareya 12V, 1.6AH Lityum Temir Fosfat (LiFEPO4)
Elektr rozetkasi Ikkita 3 tishli, dupleks NEMA #5-20 120 V GFCI
Bitta 4 tishli, NEMA #L14-30 burama qulf 120 V / 240 V
Bitta DC chiqishi 12 VDC
2X USB-A Portlari
Dvigatel Hajmi 420 cc
Dvigatel turi Gorizontal bitta silindrli 4 taktli OHV
Sovutish tizimi Majburiy havo bilan sovutiladi
Yoqilg'i Turi 87+ oktanli stabilizator bilan ishlov berilgan qo'rg'oshinsiz benzin
Sig'imi 5.94 Gallon / 22.50 Litr
Dvigatel moyi SAE turi 10W – 30 32°F dan yuqori
5W – 30 32°F da yoki undan past
Sig'imi 1.1 Quart
Sham Turi NHSP® / LG F7TC
Oraliq 0.028" – 0.031"
Valf oralig'i kirish/chiqish 0.0019' - 0.0039'
25% yukda ishlash vaqti 15.1 soat
Operatsion hajmi 75 dB(A) @ 21 ft., 25% yuk

Ushbu Generator dvigatelining emissiya nazorati tizimi AQSh Atrof-muhitni muhofaza qilish agentligi va Kaliforniya havo resurslari kengashi (CARB sifatida ham tanilgan) tomonidan belgilangan standartlar bo'yicha kafolatlanadi. Kafolat ma'lumotlari uchun ushbu qo'llanmaning oxirgi sahifalariga qarang.

Komponentlar va boshqaruv elementlari

Qurilmaning umumiy ko'rinishi - 1-qism

Qurilmaning umumiy ko'rinishi - 2-qism

Quyida quvvat panelidagi boshqaruv elementlarining tavsiflari keltirilgan. Sizning Generatoringizda kuchlanish oqimini himoya qilish uchun o'chirgichlar bilan mahsulotlaringizni quvvatlantirish uchun rozetkalar mavjud.

  1. Dvigatel kaliti (Engine Switch): Dvigatelni ishga tushirish va to'xtatish uchun ishlatiladi.
  2. Ac rozetkalari (Ac Receptacles): Generator asboblar va uskunalar uchun bir nechta AC rozetkalarini o'z ichiga oladi.
    1. 3 tishli, dupleks 120 voltli GFci rozetkasi (nEMa #5-20)
    2. 4 tishli, burama qulf, 120/240 voltli rozetka (nEMa #L14-30)


JIDDIY JAROhatlarning OLDINI OLISH UCHUN:
Asboblar va uskunalarni faqat ishlatilayotgan asboblar va uskunaning elektr xususiyatlari va nominal quvvatlariga mos keladigan rozetkaga (120 volt yoki 240 volt) ulang.

  1. O'chirgichlar (Circuit Breakers): O'chirgich Generatorni ortiqcha yuklanishdan himoya qiladi. O'chirgichning reytingi va u himoya qiladigan yuk o'chirgichning yonida belgilangan. Agar o'chirgichlardan biri ishdan chiqsa, Generator elektr energiyasi chiqishini to'xtatadi. Agar bu sodir bo'lsa, Generatorning barcha yuklarini uzing. Keyin, ishdan chiqqan o'chirgichni ON (yoqish) holatiga o'tkazing va yuklarni asta-sekin qayta ulang.
    Eslatma: Bosish turidagi o'chirgichlar uchun qayta o'rnatishdan oldin sovutish uchun bir necha daqiqa kuting.
  2. 12 VDc rozetkasi (12 VDc receptacle): 12 VDC rozetkasi 12 voltli DC elementlari uchun quvvat manbaini ta'minlaydi.
  3. Yerga ulash terminali (Grounding terminal): Har bir ishlatishdan oldin Generatorni to'g'ri yerga ulash uchun yerga ulash simi (qo'shilmagan) ulanishini Yerga ulash terminaliga o'rnating.
  4. Raqamli displey (Digital Display): Displey funksiyalari bo'ylab aylanish uchun Mode tugmasini bosing:
  • Kuchlanish (Voltage)
    (U + kuchlanish ko'rsatkichini ko'rsatadi. Misol: "U120")
  • Chastota (Frequency)
    (F + chastota ko'rsatkichini ko'rsatadi. Misol: "F60")
  • Joriy seansning ishlash vaqti
  • Umumiy (to'plangan) ishlash vaqti

Eslatma: Har 50 soatda ekranda miltillovchi texnik xizmat ko'rsatish eslatmasi paydo bo'ladi (P050, P100, P150 va boshqalar). Texnik xizmat ko'rsatish eslatmasini o'chirish uchun Mode tugmasini 5 soniya bosib turing.

Asbobni dastlabki sozlash/yig'ish

ehtiyot bo'ling
Ushbu mahsulotni sozlash yoki ishlatishdan oldin qo'llanmaning boshidagi MUHIM XAVFSIZLIK MA'LUMOTLARI bo'limini, shu jumladan, undagi kichik sarlavhalar ostidagi barcha matnlarni o'qing.


JIDDIY JAROhatlarning OLDINI OLISH UCHUN:
Faqat o'chqun ushlagich o'rnatilgan holda ishlang.

Ushbu uskunaning ishlashi quruq o'simliklar atrofida yong'in keltirib chiqarishi mumkin bo'lgan uchqunlarni hosil qilishi mumkin.
Uchqun ushlagich talab qilinishi mumkin. Operator yong'inning oldini olish talablari bilan bog'liq qonunlar yoki qoidalar uchun mahalliy yong'in xizmatlariga murojaat qilishi kerak.

Yuqori balandliklarda dvigatelning karburatori, regulyatori va yoqilg'i-havo nisbatini nazorat qiluvchi boshqa qismlari malakali mexanik tomonidan samarali yuqori balandlikda foydalanishga imkon berish va dvigatelga va ushbu mahsulot bilan ishlatiladigan boshqa qurilmalarga zarar yetkazmaslik uchun sozlanishi kerak.

Eslatma: Quyidagi sahifalarda keltirilgan qismlar haqida qo'shimcha ma'lumot olish uchun ushbu qo'llanmaning oxiridagi Yig'ish diagrammasiga qarang.

G'ildirak to'plamini yig'ish

Ilova qilingan g'ildirak to'plamini unga kiritilgan ko'rsatmalarga rioya qilib o'rnating.

G'ildiraklarni o'rnatish

  1. Barcha qismlarni oching va aniqlang.
  2. O'qni (11a) kompressor ramkasining bir tomoniga suring va Gaykani (14a) joyiga mahkamlang. Ramkaning boshqa tomonida takrorlang.
  1. O'qga Shaybani (10a), G'ildirakni (12a) va yana bir Shaybani (13a) suring va Gaykani (9a) joyiga mahkamlang. Boshqa O'qda takrorlang.

Oyoqlarni o'rnatish

  1. Oyoqni (18a) Oyoq tayanchining (16a) pastki qismiga Bolt (19a) va Gayka (15a) bilan mahkamlang.
  1. G'ildiraklardan Ramkaning qarama-qarshi uchida ishlayotgan holda, ramkadagi teshiklarni Oyoq tayanchi (16a) bilan tekislang va ikkita Bolt (17a) va Gayka (15a) bilan joyiga mahkamlang. Boshqa Oyoq tayanchi bilan takrorlang.

Tutqichni o'rnatish

  1. Tutqich o'rindig'ini o'rnatishdan oldin Tutqichni (4a) Tutqich o'rindig'iga (7a) ushlab turgan Boltni (6a) olib tashlang.
  2. O'ngda ko'rsatilgandek Tutqich o'rindig'ini ushlab turing, Tutqich o'rindig'ining (7a) teshiklarini Oyoqlar bilan bir xil tomonda generator ramkasidagi teshiklar bilan tekislang.
  3. To'rtta Bolt (5a) bilan joyiga mahkamlang.
  1. Tutqichni (4a) Tutqich o'rindig'idagi teshiklar bilan tekislang va Bolt (6a) va Gayka (8a) bilan joyiga mahkamlang.
  1. Tutqichni ko'tarilgan yoki tushirilgan holatda mahkamlash uchun Pin (2a) dan foydalaning.

Batareyani sozlash bo'yicha ko'rsatmalar

Barcha generatorlarni tortish usuli yordamida ishga tushirish mumkin. Ushbu Generator elektr start funksiyasini ishlatish uchun batareyani o'rnatishni talab qiladi. Batareyani Generator dvigateliga ulang:

  1. Agar o'rnatilgan bo'lsa, batareyadan terminal qopqoqlarini olib tashlang.
  2. Dvigateldan keladigan musbat (qizil) kabel ulagichini batareyadagi Musbat Terminalga ulang. Ulanishning oldini olish va qisqa tutashuvlarni oldini olish uchun kabelni mahkam ulang.
  3. Manfiy (qora) kabel ulagichini manfiy batareya terminaliga ulang.

Eslatma: Ushbu generator o'rnatilgan batareya turiga xos bo'lgan batareyani zaryadlash zanjiri bilan jihozlangan bo'lib, generator ishlayotgan paytda batareyani zaryad qiladi. Agar batareyani saqlash vaqtida zaryadlash kerak bo'lsa, 1 Amperdan kam va kuchlanishi 14V dan kam bo'lgan zaryadlovchi qurilmadan foydalanishga ishonch hosil qiling. Haddan tashqari zaryad qilmang. Batareya to'liq zaryadlanganida zaryadlovchini uzing.

Topraklama

Generator ishlatishdan oldin barcha tegishli elektr kodlari va standartlariga muvofiq to'g'ri topraklanmış bo'lishi kerak. Ko'p joylarda mahalliy kod ushbu generatorni generatorning rozetkalariga to'g'ridan-to'g'ri ulangan sim va vilkali uskunalar bilan ishlatilganda topraklashni talab qilmaydi. Biroq, mahalliy qoidalaringiz generatorni topraklashni talab qilishi mumkin. Mahalliy topraklama talablari bo'yicha litsenziyalangan elektrchi bilan bog'laning yoki mahalliy hokimiyat organlari bilan maslahatlashing. Agar topraklama talab qilinsa, agar siz buni qilishga malakali bo'lmasangiz, qurilmani malakali elektrchi tomonidan topraklating.

Umumiy topraklama ko'rsatmalari quyidagicha:

Quyidagilardan birini topraklama elektrod sifatida foydalaning:

  • Quvur yoki truba, minimal ¾ dyuym diametr, minimal 8 fut uzunlik. Agar po'lat bo'lsa, u korroziyaga qarshi qoplamaga ega bo'lishi kerak.
  • Sterjen, zanglamaydigan po'lat yoki mis yoki sink bilan qoplangan po'lat, minimal 5/8 dyuym diametr, minimal 8 fut uzunlik.
  1. Elektrodni kamida 8 fut vertikal ravishda erga haydang.
    1. Agar tosh qatlami vertikal kirishga to'sqinlik qilsa, vertikaldan 45 darajadan oshmaydigan burchak ostida haydang.
    2. Agar tosh qatlami burchakli kirishga to'sqinlik qilsa, elektrodni gorizontal xandaqda kamida 30 dyuym chuqurlikda ko'ming.
  2. Agar elektrodning yuqori uchi er sathidan yuqori bo'lsa, himoyalangan bo'lishi kerak.
  3. Generator boshqaruv panelidagi Topraklama Terminalidan ko'milgan elektrodga #6 AWG topraklama simini (qo'shilmagan) ulang.

Topraklama usullari haqida qo'shimcha ma'lumot olish uchun Milliy elektr kodiga qarang.

DIQQAT: Portativ generator inverter moduli (Neytral O'tkazgich) va ramka o'rtasida doimiy o'tkazgich mavjud.

Yuk tashish qavslarini olib tashlang

Generatorni tashish paytida himoya qilish uchun Dvigatel va Ramka o'rtasida Yuk tashish qavslari o'rnatilgan. Ushbu qavslar Generatorga moy yoki benzin qo'shishdan oldin OLIB TASHLANISHI KERAK.

DIQQAT: Yuk tashish qavslarini olib tashlamasdan Generatorni ishga tushirishga urinmang. Qavslarni olib tashlamaslik natijasida Generatorga zarar yetkazilishi kafolatni bekor qiladi.

  1. Dvigatelni moy yoki benzin bilan to'ldirishdan oldin, Generatorni tortish uchiga ag'daring. Ramkani tirnamaslik uchun Generator kelgan tekislangan karton qutiga yoki boshqa himoya yuzasiga ag'daring.
  2. Apelsin rangli Yuk tashish qavslaridan Boltni olib tashlang. Boltlar va Yuk tashish qavslarini tashlab yuborish mumkin.
    Yuk tashish qavslarini olib tashlang
  3. Generatorni tik holatga keltiring.

3000 futdan yuqori balandlikda ishlash


YONG'INDAN JIDDIY JAROhat OLISHNING OLDINI OLISH UCHUN:
Yaxshi havalandırılan joyda, ateşleme manbalarından uzoqda ko'rsatmalarga rioya qiling.
Agar dvigatel ishlatishdan issiq bo'lsa, dvigatelni o'chiring va davom etishdan oldin sovishini kuting. Chekmang.

DIQQAT
Agar yuqori balandlikda foydalanish uchun zarur tuzatishlar kiritilmasa, kafolat bekor qilinadi.
Yuqori balandliklarda dvigatelning karburatori, regulyatori va yoqilg'i-havo nisbatini nazorat qiluvchi boshqa qismlari malakali mexanik tomonidan samarali yuqori balandlikda foydalanishga imkon berish va dvigatelga va ushbu mahsulot bilan ishlatiladigan boshqa qurilmalarga zarar yetkazmaslik uchun sozlanishi kerak. Ushbu dvigateldagi yoqilg'i tizimiga yuqori balandliklarda ishlash ta'sir qilishi mumkin. Dengiz sathidan 3000 futdan yuqori balandliklarda balandlik to'plamini o'rnatish orqali to'g'ri ishlashni ta'minlash mumkin. 8000 futdan yuqori balandliklarda dvigatel to'g'ri asosiy jet bilan ham ishlashning pasayishini boshdan kechirishi mumkin. Ushbu dvigatelni to'g'ri balandlik to'plami o'rnatilmasdan ishlatish dvigatelning emissiyasini oshirishi va yoqilg'i tejamkorligi va ishlashini pasaytirishi mumkin. To'plam malakali mexanik tomonidan o'rnatilishi kerak.

Eslatma: Barcha Generator modellari Solenoidga ega emas. Agar Solenoid mavjud bo'lmasa, ushbu qadamlarni o'tkazib yuboring.

  1. Dvigatelni o'chiring.
  2. Yoqilg'i valfini yoping.
  3. Karburatorga kirish imkonini berish uchun havo tozalagich korpusini chetga suring:
    1. Tutqichni bo'shating va havo tozalagich qopqog'ini olib tashlang.
    2. Ko'pikli filtrni va buruvchi plastinkani olib tashlang.
    3. Havo tozalagich korpusini chetga surishga imkon berish uchun gaykalarni olib tashlang.
  4. To'kilgan yoqilg'ini ushlab qolish uchun yoqilg'i stakanining ostiga idish qo'ying.
  5. Solenoidni ushlab turgan vintlarni bo'shating.


    Karburator stakanida gaz bo'lishi mumkin, u solenoid/boltni olib tashlashda oqadi.
  6. Solenoidni va solenoid muhrini boltdan uzing.
  7. Yoqilg'i stakanini ushlab turgan boltni bo'shating.
  8. Boltni, Bolt muhrini, yoqilg'i stakanini, yoqilg'i stakanining muhrini va asosiy jetni karburator yig'ilishining korpusidan olib tashlang. Asosiy jetni olib tashlash va o'rnatish uchun karburator tornavida (qo'shilmagan) kerak bo'ladi.
    Eslatma: Aralashtirish trubkasi asosiy jet tomonidan ushlab turiladi va u olib tashlanganida tushib ketishi mumkin. Agar u tushib ketsa, asosiy jetni almashtirishdan oldin uni bir xil yo'nalishda almashtiring.

  9. Asosiy jetni balandlik diapazoningiz uchun zarur bo'lgan almashtirish asosiy jeti (1a yoki 2a qismi) bilan almashtiring.
    Eslatma: Yoqilg'i stakanining muhri va Bolt muhri olib tashlash paytida shikastlanishi mumkin va to'plamdan yangilari bilan almashtirilishi kerak.

  10. Yoqilg'i stakanining muhrini (4a), yoqilg'i stakanini, Bolt muhrini (3a) va boltni almashtiring. Joyiga mahkamlang.
    DIQQAT: Mahkamlashda boltni noto'g'ri buramang. Avval barmoq bilan mahkamlang, so'ngra boltning to'g'ri burilganligiga ishonch hosil qilish uchun kalitdan foydalaning.

  11. Solenoidni va Solenoid muhrini (5a) almashtiring va vintlar bilan joyiga mahkamlang.

  12. Havo tozalagichni qayta yig'ing va unga barcha shlanglarni qayta ulang.

  13. To'kilgan yoqilg'ini artib oling va dvigatelni ishga tushirishdan oldin ortiqcha yoqilg'ining bug'lanishiga ruxsat bering. YONG'INNING oldini olish uchun, yoqilg'i hidi havoda turganda dvigatelni ishga tushirmang.

Yuqori balandlik to'plamining qismlari ro'yxati - A

qism Tavsif Soni
1a Asosiy jet 3000-6000 fut. 1
2a Asosiy jet 6000-8000 fut. 1
3a Bolt muhri 1
4a Yoqilg'i stakanining muhri 1
5a Solenoid muhri 1

Foydalanish bo'yicha ko'rsatmalar

ogohlantirish
Ushbu mahsulotni sozlash yoki ishlatishdan oldin qo'llanmaning boshidagi MUHIM XAVFSIZLIK MA'LUMOTLARI bo'limini, shu jumladan, undagi kichik sarlavhalar ostidagi barcha matnlarni o'qing.

Ishlatishdan oldin asbobni shikastlangan, bo'shashgan va etishmayotgan qismlar uchun tekshiring. Agar biron bir muammo aniqlansa, tuzatilmaguncha asbobni ishlatmang.

Generatorni ishga tushirishdan oldingi tekshiruvlar

Sozlash va ishga tushirishdan oldin dvigatel va uskunani shikastlangan, bo'shashgan va etishmayotgan qismlar uchun tekshiring. Agar biron bir muammo aniqlansa, to'g'ri tuzatilmaguncha uskunani ishlatmang.

Dvigatel moyini tekshirish va to'ldirish


Agar dvigatelning krank korpusi har bir ishlatishdan oldin moy bilan to'g'ri to'ldirilmasa, kafolatingiz BEKOR QILINADI. Har bir ishlatishdan oldin moy darajasini tekshiring.
Dvigatelni moyi kam yoki umuman yo'q holda ishlatmang. Dvigatelni moyi yo'q yoki kam holda ishlatish dvigatelga doimiy zarar yetkazadi.

  1. Dvigatel to'xtatilganligiga va tekis ekanligiga ishonch hosil qiling.
  2. Yoqilg'i valfini yoping.
  3. O'lchov tayoqchasining tepasini va uning atrofini tozalang. O'lchov tayoqchasini soat miliga teskari yo'nalishda burab olib tashlang va uni toza tuklarsiz latta bilan artib oling.
  4. O'lchov tayoqchasini buramasdan qayta joyiga soling va moy darajasini tekshirish uchun uni olib tashlang. Moy darajasi yuqorida ko'rsatilgandek to'liq darajaga yetishi kerak.
  5. Agar moy darajasi past belgida yoki undan past bo'lsa, moy darajasi to'g'ri darajada bo'lgunga qadar tegishli turdagi moyni qo'shing. Umumiy foydalanish uchun SAE 10W-30 moyi tavsiya etiladi.
  6. O'lchov tayoqchasini soat mili yo'nalishi bo'yicha qayta burab joyiga soling.

    Dvigatelni juda kam moy bilan ishlatmang.
    Dvigatelga doimiy zarar yetkaziladi.

Yoqilg'ini tekshirish va to'ldirish



YONG'INDAN JIDDIY JAROhat OLISHNING OLDINI OLISH UCHUN:
Yoqilg'i bakini yaxshi havalandırılan joyda, ateşleme manbalarından uzoqda to'ldiring. Agar dvigatel ishlatishdan issiq bo'lsa, dvigatelni o'chiring va yoqilg'i qo'shishdan oldin sovishini kuting. Chekmang.

  1. Yoqilg'i qopqog'ini va uning atrofini tozalang.
  2. Yoqilg'i qopqog'ini burab olib tashlang.
  3. Agar kerak bo'lsa, yoqilg'i bakini to'ldirish bo'ynining ostidan taxminan 1 dyuymgacha 87 oktanli yoki undan yuqori qo'rg'oshinsiz benzin bilan to'ldiring, unga yoqilg'i stabilizatori qo'shilgan. Yoqilg'i stabilizatori ishlab chiqaruvchisining foydalanish bo'yicha tavsiyalariga rioya qiling.
    Eslatma: Tarkibida 10% dan ortiq etanol (E10) bo'lgan benzinni ishlatmang. E85 etanolni ishlatmang.
    Eslatma: Metall yoqilg'i idishida yoki iflos yoqilg'i idishida saqlangan benzinni ishlatmang. U karburatorga zarralar kirishiga olib kelishi mumkin, bu dvigatelning ishlashiga ta'sir qiladi va/yoki zarar yetkazadi.
  4. Keyin yoqilg'i qopqog'ini almashtiring.
  5. To'kilgan yoqilg'ini artib oling va dvigatelni ishga tushirishdan oldin ortiqcha yoqilg'ining bug'lanishiga ruxsat bering. YONG'INNING oldini olish uchun, yoqilg'i hidi havoda turganda dvigatelni ishga tushirmang.

Generatordan foydalanish

ogohlantirish
Generator dvigatelini ishga tushirishdan oldin

Dvigatelni ishga tushirishdan oldin:

  1. Generatorni tayyorlash uchun sozlash bo'yicha ko'rsatmalarga amal qiling.
  2. Generatordan barcha yuklarni uzing.
  3. Generator va dvigatelni tekshiring.
  4. Dvigatelni stabilizator bilan ishlov berilgan yoqilg'i va moyning kerakli miqdori va turi bilan to'ldiring.

Generatorni ishlatishning asosiy tartibi - Maxsus ko'rsatmalar uchun quyidagi sahifalarga qarang

  1. Generator mahsulotlaringizni quvvatlantirish uchun zarur bo'lgan vattni ko'tara olishini tekshiring.
  2. Dvigatelni ishga tushiring va dvigatel va generatorga elektr yukisiz ishga tushgandan so'ng besh daqiqa ishlashiga va isishiga ruxsat bering.
  3. Dvigatel ishlayotgan holda, har foydalanishdan oldin GFCI rozetkalarini quyidagicha tekshiring:
    1. GFCI qurilmasini o'chirish uchun rozetkadagi "Test" (Test) tugmasini bosing.
    2. "Reset" (Qayta o'rnatish) tugmasi chiqib turishi kerak, bu rozetkaga elektr ta'minotini uzadi.
    3. Agar yuqoridagi test muvaffaqiyatsiz bo'lsa, uni ta'mirlash yoki almashtirishgacha rozetkadan foydalanmang.
    4. Foydalanish uchun "Reset" (Qayta o'rnatish) tugmasini ichkariga bosing.
  4. Mahsulotlarni ulang.
  5. Generatordan foydalanishni tugatgandan so'ng, barcha elektr yuklarini uzing.
    Eslatma: Generatorga yuklar ulangan holda yoqilg'i tugashiga yo'l qo'ymang.
  6. Dvigatelni o'chiring.
  7. Generator va uning dvigatelini butunlay sovushiga ruxsat bering. Keyin qurilmani bolalar va boshqa ruxsatsiz shaxslar qo'li yetmaydigan toza, quruq va xavfsiz joyda saqlang.

    Dvigatelni ishga tushirgandan so'ng, dvigatel barqarorlashishi uchun har bir ishga tushirishdan keyin besh daqiqa davomida yukisiz ishlashiga ruxsat bering.

Ishga tushirish davri:

  1. Dvigatelni ishga tushirish uskunalar va dvigatelning to'g'ri ishlashini ta'minlashga yordam beradi.
  2. Ishga tushirish davri taxminan 25 soat davom etadi. Bu davrda Generatorning nominal quvvatining 75% dan oshmang.
  • Ushbu davrdan keyin dvigatel moyini almashtiring.
    Oddiy ish sharoitida keyingi texnik xizmat ko'rsatish MAINTENANCE (TEXNIK XIZMAT KO'RSATISH) bo'limida tushuntirilgan jadvalga muvofiq amalga oshiriladi.

Dvigatelni ishga tushirish

  1. Sovuq dvigatelni ishga tushirish uchun "Choke Knob" (Drossel tutqichi)ni "START" (ISHGA TUSHIRISH) holatiga torting.
    Iliq dvigatelni qayta ishga tushirish uchun "Choke Knob" (Drossel tutqichi)ni "RUN" (ISHLASH) holatida qoldiring.
  2. Yoqilg'i valfini oching.
  3. ESC kalitini o'chirilgan holatga qo'ying.
  1. Qo'lda ishga tushirish uchun
    1. Dvigatel kalitini "ON" (YOQISH) holatiga o'tkazing.
    2. Dvigatelning starter tutqichini bo'sh tuting va benzin dvigatelning karburatoriga oqishi uchun uni bir necha marta sekin torting. Keyin qarshilik sezilguncha starter tutqichini sekin torting. Kabelning to'liq tortilishiga ruxsat bering va keyin uni tezda torting. Dvigatel ishga tushguncha takrorlang.

      Eslatma: Starter tutqichining dvigatelga qaytib urilishiga yo'l qo'ymang. Uning qaytarilishida ushlab turing, shunda u dvigatelga urilmaydi.

ELEKTR ISHGA TUSHIRISH UCHUN
Dvigatel kalitini START (ISHGA TUSHIRISH) holatiga o'tkazing.

Eslatma: Starterning ishlash muddatini uzaytirish uchun qisqa ishga tushirish sikllaridan (maksimal 5 soniya) foydalaning. Keyin qayta ishga tushirishga urinishdan oldin bir daqiqa kuting.

  1. Dvigatelga bir necha soniya ishlashiga ruxsat bering. Keyin, agar "Choke Knob" (Drossel tutqichi) CHOKE (DROSSEL) holatida bo'lsa, "Choke Knob" (Drossel tutqichi)ni juda sekin RUN (ISHLASH) holatiga o'tkazing.

    Eslatma: "Choke Knob" (Drossel tutqichi)ni juda tez harakatlantirish dvigatelning to'xtab qolishiga olib kelishi mumkin.

    Dvigatel barqarorlashishi uchun har bir ishga tushirishdan keyin besh daqiqa davomida yukisiz ishlashiga ruxsat bering.

KARBON MONOKSIDNI O'CHIRISH


KARBON MONOKSIDNI NA FAS OLISH OQIBATIDA JIDDIY JARO HAT VA O'LIMNING OLDINI OLISH UCHUN:
Karbon monoksid sensori faqat qo'shimcha himoya qatlamidir. Generatorni karbon monoksid to'planishiga imkon beradigan har qanday joyda yoki vaziyatda ishlatmang.

  • Miltillovchi qizil chiroq:
    Karbon monoksid gazining xavfli darajasi to'plangan va generator o'chadi. Hudud shamollatilgunga qadar darhol tark eting. Ishlashdan oldin generatorni yaxshi shamollatiladigan joyga ko'chiring.
  • Miltillovchi sariq chiroq:
    Karbon monoksid sensori nosozligi.
    Sensorga xizmat ko'rsatish kerak. Sensor to'g'ri ishlamaguncha generatordan foydalanmang. Texnik savollar uchun 1-888-866-5797 raqamiga qo'ng'iroq qiling.
    ESLATMA: Sariq chiroq o'z-o'zini tekshirishdan o'tganligini va normal ishlashini ko'rsatish uchun ishga tushgandan so'ng bir marta miltillaydi.

Karbon monoksid sensori faqat malakali mutaxassis tomonidan asl sozlamalariga qaytarilishi uchun xizmat ko'rsatilishi kerak. Karbon monoksid sensorini o'zgartirmang yoki buzib ko'rmang. Ushbu ko'rsatmalarga rioya qilmaslik karbon monoksid sensori nosozligi tufayli o'limga yoki jiddiy jarohatga olib kelishi mumkin.

Elektr yuklarini ulash

Generatorni ishlatishdan oldin dvigatel boshqaruvlari, quvvat paneli va dvigatelni qanday ishga tushirish bilan tanishing. Generator bilan ishlatadigan mahsulotlaringizning vattini hisoblang va generator umumiy yukni ko'tara olishini tekshiring.


Generatorga faqat to'g'ri simli vilkalarni ulang. Boshqa simga ulangan vilka xavfli bo'lishi mumkin. Faqat malakali elektrchi simga vilka ulashi kerak.


Hech qachon ushbu generator uchun belgilangan quvvatdan oshmang, chunki haddan tashqari yuklanish generatorga va/yoki jihozlar, asboblar va uskunaga jiddiy zarar yetkazishi mumkin. Ushbu generatorning vatt quvvatini jihoz, asbob yoki uskunaga moslashtirishda ishga tushirish va ishlaydigan vatt talablari har doim hisoblab chiqilishi kerak.

12 VDC uskunalarini quvvatlantirish uchun DC12 V rozetkasidan foydalaning.


JIDDIY JARO HATNING OLDINI OLISH UCHUN
Batareyalarni to'g'ri zaryadlash boshqaruvchisiz zaryad qilmang. Haddan tashqari zaryad qilmang.

  1. Avval eng ko'p vatt talab qiladigan narsalarni ulang.
  2. Keyin "induktiv" yuk jihozlari, asboblar va uskunani ulang. Induktiv yuklar - bu kichik qo'l asboblari va ba'zi kichik jihozlar.
  3. Keyin har qanday chiroqlarni ulang.
  4. Voltajga sezgir jihozlar, asboblar va uskunalar generatorga ulangan oxirgi bo'lishi kerak. Televizorlar, DVD pleerlar, mikroto'lqinli pechlar va simsiz telefonlar kabi voltajga sezgir narsalarni UL® ro'yxatiga kiritilgan kuchlanishdan himoya qiluvchi moslamaga (qo'shilmagan) ulang. Keyin kuchlanishdan himoya qiluvchi moslamani generatorga ulang.


Jihozlar, asboblar va uskunani ushbu ketma-ketlikda ulamaslik va ishlatmaslik generatorga, jihozlarga, asboblarga va uskunaga zarar yetkazishi mumkin va ushbu generatorning kafolatini bekor qiladi.

Eslatma: Agar dvigatel tezligi yoki voltaji generatorning ishlaydigan vattidan past bo'lgan yuk bilan o'zgarib tursa, dvigatel drossel dastagini "YARIM DROSSEL" holatiga o'tkazing.

AGAR HAR QANDAY ZANJIR UZGICHLARI O'CHSA, QUYIDAGILARNI TEKSHIRING:

  1. Generatorni qayta ishga tushirishdan oldin barcha zanjir uzgichlari qayta o'rnatilganligiga ishonch hosil qiling.
  2. Vilkalarni sozlang, shunda yuklar rozetka zanjirlari bo'ylab taqsimlanadi.

Generatordan nominal quvvatga erishish uchun yuklarni rozetkalar bo'ylab taqsimlang.

Generator rozetkalarga quvvat berish uchun 2 zanjirli tizimdan foydalanadi. Bitta zanjirda haddan tashqari yuklanishning oldini olish uchun yuklar rozetkalar bo'ylab teng taqsimlanishi kerak. Agar tortilayotgan yuklar generatorning maksimal nominal vattidan past bo'lsa-da, haddan tashqari yuklanish chirog'i miltillay boshlasa yoki generator o'chsa, vilkalarni rozetkalar bo'ylab qayta taqsimlashga harakat qiling.

Faqat 120V (3 simli) adapter simi L14-30 rozetkasiga ulangan:
Agar haddan tashqari yuklanish chirog'i miltillay boshlasa yoki generator o'chsa, generatorning nominal vattiga erishilmagan bo'lsa ham, bitta zanjirdan juda ko'p vatt tortilmoqda. Agar qo'shimcha vilka dupleks rozetkalardan biriga ulangan bo'lsa, vilkani boshqa dupleks rozetkaga o'tkazing. Generatorni qayta ishga tushiring.

Eslatma: Generatorning nominal vattining faqat yarmi yoki 3500W 120V (3 simli) adapter simi orqali yetkaziladi. Bundan oshib ketish haddan tashqari yuklanishga olib kelishi mumkin.

L14-30 rozetkasiga ulangan 240V simi:
240V simi ikkala zanjirdan ham to'liq vattni tortadi. Agar qo'shimcha yuklar mumkin bo'lsa, ularni rozetkalar bo'ylab taqsimlang.

Generator bilan ishlatiladigan qurilmalarning umumiy quvvatini hisoblash

Generatordan foydalanishdan oldin, qurilmaga ulashni istagan mahsulotlaringiz generatorning nominal va maksimal quvvat ko'rsatkichlaridan past ekanligini tekshiring. Bir nechta quvvat yig'indisini hisoblash uchun quyidagi Quvvatni hisoblash jadvalidan va mahsulotlaringizda ko'rsatilgan vattlardan foydalaning.

Jadvaldan foydalanish uchun:

  1. Istalgan vaqtda ishlatmoqchi bo'lgan barcha elementlarning Ishlash vattlarini qo'shing.
  2. Ushbu umumiy qiymat Generatorning 7000 ishchi vattidan kam ekanligiga ishonch hosil qiling.
  3. Tanlangan elementlar uchun bitta eng yuqori ishga tushirish vattini toping va umumiy qiymatga qo'shing.
  4. Ushbu umumiy qiymat Generatorning 8750 maksimal ishga tushirish vattidan kam ekanligiga ishonch hosil qiling.
  5. Mahsulotlarni eng katta vattdan eng kichik vattga qarab ulab, yoqing.

Quvvatni hisoblash jadvali

Uskunalar Ishlash vattlari
Umumiy ishchi vattlar
(7000 dan kam bo'lishi kerak)
Eng katta qo'shimcha ishga tushirish vattlari
Barcha yuklar uchun zarur bo'lgan umumiy ishga tushirish vattlari
(8750 dan kam bo'lishi kerak)

Misol

Uskunalar Ishlash vattlari
Elektr suv isitgichi (2,000 + 0) 2,000
Televizor (400 + 0) 400
Gazon o'rgichi (1,200 + 1,200) 1,200
Qo'l burg'usi (600 + 600) 600
Umumiy ishchi vattlar
(7000 dan kam bo'lishi kerak) 		4,200
Eng katta qo'shimcha ishga tushirish vattlari 1,200
Barcha yuklar uchun zarur bo'lgan umumiy ishga tushirish vattlari
(8750 dan kam bo'lishi kerak) 		5,400

Minimal talab qilinadigan maksimal ishga tushirish vattidan ko'proq baholangan generator, faqat kerakli vattni ta'minlaydigan generatorga qaraganda ancha uzoqroq xizmat qiladi.

Quvvatni hisoblash uchun
Voltlarni va amperlarni bir-biriga ko'paytirib, vattni olish mumkin
(volt x amper = vatt).

Qo'shimcha ishga tushirish vattlarini hisoblash uchun
(agar ular ro'yxatda bo'lmasa)
Dvigateli bo'lgan uskunalar uchun: Nominal vatt miqdoridan qo'shimcha ishga tushirish vattlarining taxminiy qiymati sifatida foydalaning.

Ko'pgina chiroqlar yoki isitgichlar uchun: qo'shimcha ishga tushirish vattlari yo'q.

Quvvatni baholash diagrammalari

Eslatma: Quyida keltirilgan vattlar faqat ushbu turdagi uskunalar uchun taxminiy qiymatlardir. Generatorga ulashdan oldin barcha yuklardagi nom plastinkasidagi vattlarni tekshiring.

FAVQULODDA VAZIYAT
Qurilma Ishlash vattlari Qo'shimcha
Ishga tushirish
vattlari
Muzlatgich/Sovutgich 700 1500
Radio 100 0
ISH JOYI
Qurilma Ishlash vattlari Qo'shimcha
Ishga tushirish
vattlari
Havo kompressori - 1/2 HP 1000 1000
Stol arra - 10" 1700 1300
Tasma silliqlovchi - 3" 1200 1200
Qo'l burg'usi - 1/2" 600 600
Galogen ishchi chiroq 1000 0
Teskari arra 900 900
HORDIQ
Qurilma Ishlash vattlari Qo'shimcha
Ishga tushirish
vattlari
AM/FM Radio 100 0
Elektr panjara 1700 0
Shishirish nasosi 50 100
CD/DVD pleer 100 0
Quti foniy - 20" 200 200
Kofe qaynatgich 600 0
UY RO'ZG'ORI
Qurilma Ishlash vattlari Qo'shimcha
Ishga tushirish
vattlari
Kompyuter monitor bilan 800 0
Elektr kiyim quritgich 5500 500
Elektr plita 2100 0
Elektr suv isitgichi 2000 0
Lampochka - 100 vatt 100 0
Mikroto'lqinli pech - 1000 vatt 1000 200
Nasos - 1/2 HP 1000 1100
Televizor 400 0
Kir yuvish mashinasi 1100 1100
Quvduq nasosi - 1/2 HP 1000 1000
GAZON VA BOG'
Qurilma Ishlash vattlari Qo'shimcha
Ishga tushirish
vattlari
Butazor 400 400
Bosimli yuvish mashinasi 1200 1200
Gazon o'rgichi 1200 1200
Chegara o'rgichi 1000 1000
ISITISH VA SOVUTISH
Qurilma Ishlash vattlari Qo'shimcha
Ishga tushirish
vattlari
Markaziy konditsioner - 10,000 BTU 1500 1500
Pech foniy - 1/2 HP 900 1400
Xona isitgichi 1800 0
Deraza konditsioneri - 10,000 BTU 1200 600

Favqulodda vaziyatda dvigatelni to'xtatish

  1. Favqulodda vaziyatda dvigatelni to'xtatish uchun Dvigatel tugmasini o'chiring.

    DIQQAT: Generatorni yuk ostida o'chirish Generatorga va ulangan uskunaga zarar yetkazishi mumkin.

Oddiy sharoitlarda dvigatelni to'xtatish

  1. Dvigatelni o'chirishdan oldin barcha elektr yuklarini o'chiring, so'ngra ularni uzing.
  2. ESC tugmasini o'chirilgan holatga o'tkazing.
  3. Dvigatel tugmasini o'chiring.
  4. Yoqilg'i valfini yoping.

Foydalanuvchining texnik xizmat ko'rsatish bo'yicha ko'rsatmalari

ehtiyot bo'ling
Ushbu qo'llanmada aniq tushuntirilmagan tartib-qoidalar faqat malakali mutaxassis tomonidan bajarilishi kerak.


TASODIFIY ISHLATISH NATIJASIDA JIDDIY JAROhatLARDAN SAQLANISH UCHUN:
Generatorning quvvat tugmasini "OFF" (o'chirilgan) holatiga o'tkazing, dvigatel sovishini kuting va har qanday tekshirish, texnik xizmat ko'rsatish yoki tozalash ishlarini bajarishdan oldin sham vilkasining qopqog'ini uzing.

USKUNALARNING ISHDAN CHIQISHI NATIJASIDA JIDDIY JAROhatLARDAN SAQLANISH UCHUN:
Zararlangan uskunadan foydalanmang. Agar g'ayritabiiy shovqin, vibratsiya yoki haddan tashqari tutun paydo bo'lsa, keyingi foydalanishdan oldin muammoni bartaraf eting.

Ushbu qo'llanmadagi barcha xizmat ko'rsatish ko'rsatmalariga rioya qiling. Agar dvigatelga to'g'ri xizmat ko'rsatilmasa, u tanqidiy darajada ishdan chiqishi mumkin.

ogohlantirish
Ko'pgina texnik xizmat ko'rsatish tartib-qoidalari, shu jumladan ushbu qo'llanmada batafsil yoritilmagan har qanday tartib-qoidalar xavfsizlik uchun malakali mutaxassis tomonidan bajarilishi kerak. Agar sizda uskunaga yoki dvigatelga xavfsiz xizmat ko'rsatish qobiliyatingizga shubha bo'lsa, uskunaga malakali mutaxassis xizmat ko'rsatsin.

Tozalash, texnik xizmat ko'rsatish va moylash

Eslatma: Ushbu texnik xizmat ko'rsatish jadvali faqat umumiy qo'llanma sifatida mo'ljallangan. Agar ishlash pasaysa yoki uskunalar g'ayrioddiy ishlayotgan bo'lsa, darhol tizimlarni tekshiring. Har bir uskunaning texnik xizmat ko'rsatish ehtiyojlari ish davri, harorat, havo sifati, yoqilg'i sifati va boshqa omillarga qarab farq qiladi.

Eslatma: Quyidagi protseduralar dvigatel va uskunaning muntazam ishlashining bir qismi sifatida tushuntirilgan muntazam tekshiruvlar va texnik xizmat ko'rsatishga qo'shimcha ravishda amalga oshiriladi.

Protsedura Har bir
Ishlatish
Oldidan 		Har oyda yoki har 20 soat foydalanishda Har 3 oyda yoki 50 soat foydalanishda Har 6 oyda yoki 100 soat foydalanishda Har yili yoki har 300 soat foydalanishda Har 2 yilda
Dvigatelning tashqi qismini cho'tka bilan tozalash
Dvigatel moyi darajasini tekshirish
Havo tozalagichni tekshirish
Depozit idishini tekshirish
Dvigatel moyini almashtirish
Havo tozalagichni tozalash/almashtirish *
O't oldirish shamin tekshirish va tozalash
  1. Bo'sh tezlikni tekshirish/sozlash
  2. Valf bo'shlig'ini tekshirish/sozlash
  3. Yoqilg'i bakini, filtrni va karburatorni tozalash
  4. Yonish kamerasidan uglerod yig'ilishini tozalash
 ** **
Agar kerak bo'lsa, yoqilg'i liniyasini almashtirish **

*Changli joylarda ishlatilganda tez-tez xizmat ko'rsating.

**Ushbu elementlarga malakali mutaxassis xizmat ko'rsatishi kerak.

Yoqilg'ini tekshirish va to'ldirish



YONG'INDAN JIDDIY JARO HAT OLISHNING OLDINI OLISH UCHUN:
Yoqilg'i bakini shamollatiladigan joyda, o't oldirish manbalaridan uzoqda to'ldiring. Agar dvigatel ishlatishdan issiq bo'lsa, dvigatelni o'chiring va yoqilg'i qo'shishdan oldin sovishini kuting. Chekmang.

  1. Yoqilg'i qopqog'ini va uning atrofidagi joyni tozalang.
  2. Yoqilg'i qopqog'ini burab oching va olib tashlang.
    Eslatma: Tarkibida 10% dan ortiq etanol (E10) bo'lgan benzinni ishlatmang. E85 etanolini ishlatmang.
    Eslatma: Metall yoqilg'i idishida yoki iflos yoqilg'i idishida saqlangan benzinni ishlatmang. Bu zarralarning karburatorga kirishiga olib kelishi mumkin, bu dvigatelning ishlashiga ta'sir qiladi va/yoki shikast etkazadi.
  3. Agar kerak bo'lsa, yoqilg'i bakini to'ldirish bo'ynining ostidan taxminan 1 dyuymgacha 87 oktanga ega yoki undan yuqori bo'lgan qo'rg'oshinsiz benzin bilan to'ldiring, unga yoqilg'i stabilizatori qo'shilgan. Foydalanish uchun yoqilg'i stabilizatori ishlab chiqaruvchisining tavsiyalariga amal qiling.
  4. Yoqilg'i qopqog'ini almashtiring.
  5. To'kilgan yoqilg'ini artib oling va dvigatelni ishga tushirishdan oldin ortiqcha bug'lanishiga yo'l qo'ying. YONG'IN oldini olish uchun, havoda yoqilg'i hidi bo'lsa, dvigatelni ishga tushirmang.

Dvigatel moyini almashtirish


Ish paytida moy juda issiq bo'ladi va kuyishga olib kelishi mumkin. Moyni almashtirishdan oldin dvigatelning sovishini kuting.

  1. Dvigatel to'xtatilgan va tekis ekanligiga ishonch hosil qiling.
  2. Yoqilg'i valfini yoping.
  3. Karterning drenaj vilkasi ostiga drenaj idishini (qo'shilmagan) qo'ying.
  4. Drenaj vilkasini olib tashlang va agar iloji bo'lsa, moyni chiqarishga yordam berish uchun karteri biroz egib qo'ying. Ishlatilgan moyni qayta ishlang.
  5. Drenaj vilkasini almashtiring va mahkamlang.
  6. O'lchov tayoqchasining yuqori qismini va uning atrofidagi joyni tozalang. O'lchov tayoqchasini soat miliga teskari yo'nalishda burab olib tashlang va uni toza tuklarsiz latta bilan artib oling.
  1. Moy darajasi to'liq darajada bo'lgunga qadar tegishli turdagi moyni qo'shing. Umumiy foydalanish uchun SAE 10W-30 moyi tavsiya etiladi.

    Eslatma: Moy darajasini tekshirayotganda o'lchov tayoqchasini burab qo'ymang.
    SAE Viscosity Grade (SAE Viskozite darajasi) jadvali turli o'rtacha haroratlarda ishlatiladigan boshqa viskozitelarni ko'rsatadi.
  1. O'lchov tayoqchasini soat yo'nalishi bo'yicha qayta burab qo'ying.

    Dvigatelni juda kam moy bilan ishlatmang. Dvigatelga doimiy zarar yetkaziladi.

Havo filtri elementiga texnik xizmat ko'rsatish

  1. Havo filtri qopqog'ini va havo filtri elementlarini olib tashlang va kirlarni tekshiring. Quyida tavsiflanganidek tozalang.
  2. Tozalash:
  • "Qog'oz" filtri elementlari uchun: Chang va qoldiqlardan shikastlanishning oldini olish uchun ANSI tomonidan tasdiqlangan xavfsizlik ko'zoynaklari, NIOSH tomonidan tasdiqlangan chang niqobi/respirator va og'ir ishchi qo'lqoplarini taqing. Shamollatiladigan joyda, tomoshabinlardan uzoqda, havo filtridan changni puflash uchun bosimli havodan foydalaning. Agar bu filtrni toza qilmasa, uni almashtiring.
  • Ko'pikli filtri elementlari uchun: Elementni iliq suvda va yumshoq detarjenda bir necha marta yuving. Chaying. Ortiqcha suvni siqib chiqaring va butunlay quritib oling. Filtrni qisqa vaqt ichida yengil moyga botiring, so'ngra ortiqcha moyni siqib chiqaring.
  1. Tozalangan filtrni o'rnating. Ishlatishdan oldin havo tozalagich qopqog'ini mahkamlang.

O't oldirish shaminiga texnik xizmat ko'rsatish

  1. O't oldirish shami qopqog'ini shaminning uchidan uzing.
    O't oldirish shami atrofidagi qoldiqlarni tozalang.
  2. O't oldirish shami kalitidan foydalanib, o't oldirish shami olib tashlang.
  3. O't oldirish shami tekshiring:
    Agar elektrod moyli bo'lsa, uni toza, quruq latta bilan tozalang. Agar elektrodida cho'kindi bo'lsa, uni zımpara qog'ozi bilan silliqlang. Agar oq izolyator yorilgan yoki kesilgan bo'lsa, o't oldirish shami almashtirilishi kerak.
    DIQQAT: Noto'g'ri o't oldirish shami dvigatelga zarar yetkazishi mumkin. Talab qilinadigan tur va bo'shliq uchun Generatoringizning Texnik xususiyatlar jadvaliga qarang.
  4. Yangi o't oldirish shami o'rnatayotganda, shaminning bo'shlig'ini Texnik xususiyatlar jadvalidagi spetsifikatsiyaga moslang. Elektrodda qimirlamang, o't oldirish shami shikastlanishi mumkin.
  5. Yangi o't oldirish shami yoki tozalangan o't oldirish shami dvigatelga o'rnating. Gasket uslubi: Gasket silindr boshiga tegib turguncha barmoq bilan mahkamlang, so'ngra yana taxminan 1/2-2/3 burilish.
    Gasketsiz uslub: Shamin boshga tegib turguncha barmoq bilan mahkamlang, so'ngra yana taxminan 1/16 burilish.
    DIQQAT: O't oldirish shami to'g'ri mahkamlang. Agar bo'sh bo'lsa, o't oldirish shami dvigatelning qizib ketishiga olib keladi. Agar haddan tashqari mahkamlangan bo'lsa, dvigatel blokidagi iplar shikastlanadi.
  6. O't oldirish shami uchiga dielektrik o't oldirish shami etik himoyachisini (qo'shilmagan) qo'llang va simni mahkam ulang.

Saqlash

Uskunalar 20 kundan ortiq vaqt davomida ishlamay qolganda, dvigatelni saqlash uchun quyidagicha tayyorlang:

  1. TOZALASH:
    Dvigatelning sovishini kuting, so'ngra dvigatelni quruq mato bilan tozalang.
    DIQQAT: Suvdan foydalanib tozalamang.
    Suv asta-sekin dvigatelga kirib, zang shikastlanishiga olib keladi. Barcha metall qismlarga zangga qarshi moyning yupqa qatlamini surting.
  2. YOQILG'I:
    Benzinni qayta ishlash/Yoqilg'i bakini tozalash
    Saqlash vaqtida yoqilg'i bakini himoya qilish uchun bakni yoqilg'i stabilizatori qo'shilgan yangi benzin bilan to'ldiring. Foydalanish uchun yoqilg'i stabilizatori ishlab chiqaruvchisining tavsiyalariga amal qiling.
    Oldindan stabilizator bilan ishlov berilmagan eski benzin xavfsiz tarzda to'kilishi kerak va dvigatel orqali o'tkazilmasligi kerak.


    YONG'INDAN JIDDIY JARO HAT OLISHNING OLDINI OLISH UCHUN:
    Bakni shamollatiladigan joyda, o't oldirish manbalaridan uzoqda to'ldiring. Agar dvigatel ishlatishdan issiq bo'lsa, dvigatelni o'chiring va yoqilg'i qo'shishdan oldin sovishini kuting. Chekmang.
    Karburatorni tozalash
    Yoqilg'i valfini yopgandan so'ng, Karburator ostiga mos idish qo'ying va Karburator kosasining pastki qismidan drenaj murvatini ehtiyotkorlik bilan olib tashlang va yoqilg'ining to'liq to'kilishiga imkon bering. To'kilgandan keyin drenaj murvatini almashtiring.

    Jiddiy jarohatlanish va yong'inning oldini olish uchun Karburatorni tozalashdan oldin yoqilg'i valfini yoping.
    MOYLASH:
  1. Dvigatel moyini almashtiring.
  2. O't oldirish shami atrofidagi joyni tozalang. O't oldirish shami olib tashlang va o't oldirish shami teshigi orqali silindrga bir osh qoshiq dvigatel moyi quying.
  3. O't oldirish shami almashtiring, lekin o't oldirish shami qopqog'ini uzilgan holda qoldiring.
  4. Silindrda moyni tarqatish uchun Starter tutqichini torting. Piston siqish zarbasini boshlaganini his qilganingizda bir yoki ikki aylanishdan keyin to'xtating (qarshilikni his qila boshlaganingizda).
  1. SAQLASH JOYI:
    Bolalarning qo'li yetmaydigan quruq, tekis, yaxshi shamollatiladigan joyda yoping va saqlang. Saqlash joyi suv isitgichlari, kiyim quritgichlari va pechlar kabi o't oldirish manbalaridan ham uzoqda bo'lishi kerak. Yomg'ir va quyosh nuriga to'g'ridan-to'g'ri ta'sir qilishdan saqlaning.
    DIQQAT: Uzoq muddatli saqlash davrida dvigatel har 3 oyda ishga tushirilishi va 15-20 daqiqa ishlashiga ruxsat berilishi kerak, aks holda kafolat VOID (BEKOR) qilinadi.
  2. SAQLASHDAN KEYIN:
    Saqlash vaqtida yoki undan keyin dvigatelni ishga tushirishdan oldin, ishlov berilmagan benzin tezda yomonlashishini yodda tuting. Agar ishlov berilmagan benzin bir oy davomida o'tirgan bo'lsa, yoqilg'i bakini tozalang va yangi yoqilg'iga o'ting, agar ishlov berilgan benzin yoqilg'i stabilizatorining tavsiya etilgan muddatidan oshib ketgan bo'lsa yoki dvigatel ishga tushmasa.

Nosozliklarni bartaraf etish

Muammo Mumkin bo'lgan sabablar Ehtimoliy yechimlar
Dvigatel ishga tushmaydi YOQILG'I BILAN BOG'LIQ:
  1. Bakda yoqilg'i yo'q yoki yoqilg'i klapani yopiq.
  2. Sovuq dvigatelda "Choke" (shok) holatida emas.
  3. Tarkibida 10% dan ortiq etanol bo'lgan benzin ishlatilgan.
    (E15, E20, E85 va boshqalar)
  4. Sifatsiz yoki eskirgan, eski benzin.
  5. Karburatorga yoqilg'i quyilmagan.
  6. Yoqilg'i yo'llari ifloslangan.
  7. Karburator ignasi tiqilib qolgan. Havoda yoqilg'i hidi seziladi.
  8. Kamerada juda ko'p yoqilg'i bor. Bunga karburator ignasining tiqilib qolishi sabab bo'lishi mumkin.
  9. Yoqilg'i filtri tiqilib qolgan.
 YOQILG'I BILAN BOG'LIQ:
  1. Yoqilg'i bakini yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzin bilan to'ldiring va yoqilg'i klapanini oching.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  2. "Choke" (shok)ni "CHOKE" (shok) holatiga o'tkazing.
  3. Yoqilg'i tizimidan etanolga boy benzinni tozalang. Etanol ta'sirida shikastlangan qismlarni almashtiring. Faqat yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzinni ishlating.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  4. Yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzinni ishlating.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  5. Yoqilg'i quyish uchun Starter dastagini torting.
  6. Yoqilg'i qo'shimchasidan foydalanib, yo'llarni tozalang.
    Og'ir cho'kindi moddalar qo'shimcha tozalashni talab qilishi mumkin.
  7. Karburator suzgich kamerasining yon tomonini tornavida dastagi bilan ehtiyotkorlik bilan uring.
  8. "Choke" (shok)ni "RUN" (ishlash) holatiga o'tkazing. Uchqunni olib tashlang va kamerani havo bilan to'ldirish uchun bir necha marta ishga tushirish dastagini torting. Uchqunni qayta o'rnating va "Choke" (shok)ni "CHOKE" (shok) holatiga o'tkazing.
  9. Yoqilg'i filtrini almashtiring.
O'T OLDIRISH (UCHQUN) BILAN BOG'LIQ:
  1. Quvvat tugmasi "OFF" (o'chirilgan) holatida.
  2. Uchqun shamining qopqog'i mahkam ulanmagan.
  3. Uchqun shamining elektrodi ho'l yoki iflos.
  4. Uchqun shamining noto'g'ri tirqishi.
  5. Uchqun shamining qopqog'i singan.
  6. O'chirgich ishga tushirilgan (faqat elektr starterli modellarda).
  7. Noto'g'ri uchqun vaqti yoki noto'g'ri o't oldirish tizimi.
 O'T OLDIRISH (UCHQUN) BILAN BOG'LIQ:
  1. Quvvat tugmasini "ON" (yoqilgan) holatiga o'tkazing.
  2. Uchqun shamining qopqog'ini to'g'ri ulang.
  3. Uchqun shamini tozalang.
  4. Uchqun shamining tirqishini to'g'rilang.
  5. Uchqun shamining qopqog'ini almashtiring.
  6. O'chirgichni qayta o'rnating. Agar o'chirgich ishga tushishda davom etsa, simlarni va starter motorini tekshiring.
  7. Malakali mutaxassisga o't oldirish tizimini tashxislash/ta'mirlashni topshiring.
SIQISH BILAN BOG'LIQ:
  1. Tsilindr moylanmagan. Uzoq muddatli saqlashdan keyingi muammo.
  2. Uchqun shami bo'shashgan yoki singan. (Ishga tushirishga harakat qilganda shivirlash ovozi eshitiladi.)
  3. Tsilindr kallagi bo'shashgan yoki kallak qistirmasi shikastlangan. (Ishga tushirishga harakat qilganda shivirlash ovozi eshitiladi.)
  4. Dvigatel klapanlari yoki tappetlari noto'g'ri sozlangan yoki tiqilib qolgan.
 SIQISH BILAN BOG'LIQ:
  1. Uchqun shami teshigiga bir qoshiq moy quying. Dvigatelni bir necha marta aylantiring va qayta ishga tushirishga harakat qiling.
  2. Uchqun shamini torting. Agar bu yordam bermasa, uchqun shamini almashtiring. Agar muammo davom etsa, kallak qistirmasida muammo bo'lishi mumkin, 3-bandga qarang.
  3. Kallakni torting. Agar bu muammoni hal qilmasa, kallak qistirmasini almashtiring.
  4. Malakali mutaxassisga o't oldirish tizimini tashxislash/ta'mirlashni topshiring.
ELEKTR STARTER BILAN BOG'LIQ:
  1. Batareya yo'q yoki nuqsonli batareya o'rnatilgan.
  2. Batareya zaryadi kam.
  3. Elektr starterining sigortasi (5A) yonib ketgan.
 ELEKTR STARTER BILAN BOG'LIQ:
  1. Yangi batareyani o'rnating.
  2. Batareyani zaryadlang.
  3. Sigortani shunga o'xshash o'lchamdagi sigorta bilan almashtiring.
Dvigatel og'ir yuk ostida to'xtaydi
  1. Havo filtri ifloslangan.
  2. Dvigatel sovuq ishlayapti.
  1. Elementni tozalang yoki almashtiring.
  2. Uskunani ishlatishdan oldin dvigatelning isishiga ruxsat bering.
Dvigatel uzilishlar bilan ishlaydi
  1. Uchqun shamining qopqog'i bo'shashgan.
  2. Uchqun shamining noto'g'ri tirqishi yoki shikastlangan uchqun shami.
  3. Nuqsonli uchqun shamining qopqog'i.
  4. Eski yoki sifatsiz benzin.
  5. Noto'g'ri siqish.
  1. Sim ulanishlarini tekshiring.
  2. Uchqun shamining tirqishini qayta sozlang yoki uchqun shamini almashtiring.
  3. Uchqun shamining qopqog'ini almashtiring.
  4. Faqat yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzinni ishlating.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  5. Siqishni tashxislash va ta'mirlash. ("Dvigatel ishga tushmaydi: SIQISH BILAN BOG'LIQ" bo'limidan foydalaning.)
Dvigatel to'satdan to'xtaydi
  1. Karbon monoksid darajasi yuqori. Karbon monoksid sensori ustidagi qizil chiroq yonadi.
  2. CO sensori signalizatsiyasi ishga tushgandan ko'p o'tmay doimiy ravishda sariq rangda miltillaydi.
  3. CO sensori signalizatsiyasi uzoqroq ishlagandan keyin doimiy ravishda sariq rangda miltillaydi.
  4. Yoqilg'i baki bo'sh yoki nopok yoki sifatsiz benzin bilan to'ldirilgan.
  5. Nuqsonli yoqilg'i baki qopqog'i vakuum hosil qilib, yoqilg'ining to'g'ri oqishiga to'sqinlik qiladi.
  6. Noto'g'ri magneto.
  7. Uchqun shamining qopqog'i uzilgan yoki noto'g'ri ulangan.
  1. Darhol hududni tark eting va hududning yaxshilab havalandirilishiga ruxsat bering. Generatorni faqat tashqarida ishlating.
  2. Karbon monoksid sensori noto'g'ri ishlayapti.
    Sensorga xizmat ko'rsatish kerak. Iloji boricha tezroq 1-888-866-5797 raqamiga qo'ng'iroq qiling. Sensor to'g'ri ishlamaguncha Generatorni ishlatmang.
  3. Generatorni nominal atrof-muhit haroratida ishlashiga ishonch hosil qiling; barcha tomonlardan kamida 5 fut masofani saqlang.
  4. Yoqilg'i bakini yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzin bilan to'ldiring.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  5. Yoqilg'i baki qopqog'ini sinab ko'ring/almashtiring.
  6. Malakali mutaxassisga magnetoga xizmat ko'rsatishni topshiring.
  7. Uchqun shamining qopqog'ini mahkamlang.
Dvigatel taqillaydi
  1. Eski yoki sifatsiz benzin.
  2. Dvigatel haddan tashqari yuklangan.
  3. Noto'g'ri uchqun vaqti, cho'kindi to'planishi, eskirgan dvigatel yoki boshqa mexanik muammolar.
  1. Yoqilg'i bakini yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzin bilan to'ldiring.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  2. Uskunaning yuk reytingidan oshmang.
  3. Malakali mutaxassisga dvigatelni tashxislash va xizmat ko'rsatishni topshiring.
Dvigatel orqaga otiladi
  1. Nopok yoki sifatsiz benzin.
  2. Dvigatel juda sovuq.
  3. So'rish klapani tiqilib qolgan yoki dvigatel qizib ketgan.
  4. Noto'g'ri vaqt.
  1. Yoqilg'i bakini yangi 87+ oktanli stabilizator bilan tozalangan qo'rg'oshinsiz benzin bilan to'ldiring.
    Tarkibida 10% dan ortiq etanol bo'lgan benzinni ishlatmang (E15, E20, E85 va boshqalar).
  2. Orqaga otilishning oldini olish uchun sovuq ob-havo yoqilg'isi va moy qo'shimchalaridan foydalaning.
  3. Malakali mutaxassisga dvigatelni tashxislash va xizmat ko'rsatishni topshiring.
  4. Dvigatel vaqtini tekshiring.
Mahsulotda quvvat yo'q.
  1. Mahsulot to'g'ri ulanmagan.
  2. O'chirgich ishga tushirilgan.
  3. GFCI faollashtirilgan.
  4. Elektron haddan tashqari yuklash faollashtirilgan.
  5. Mahsulotga xizmat ko'rsatish kerak.
  1. Mahsulotni o'chiring va elektrdan uzing, so'ngra uni qayta ulang va yoqing.
  2. Mahsulotni o'chiring va elektrdan uzing. O'chirgichni qayta o'rnating. Mahsulotni ulang va yoqing.
  3. Mahsulotni o'chiring va elektrdan uzing. GFCI rozetkasini tekshiring. Agar u to'g'ri ishlayotgan bo'lsa, GFCI ni qayta o'rnating, mahsulotni ulang va yoqing.
  4. Mahsulotni o'chiring va elektrdan uzing, so'ngra qayta o'rnatish tugmasini bosing.
  5. Mahsulotni ta'mirlang.

ogohlantirish
Uskunani yoki dvigatelni tashxislash yoki xizmat ko'rsatishda har doim xavfsizlik choralariga rioya qiling.

Bizning veb-saytimizga tashrif buyuring: http://www.harborfreight.com
Bizning texnik yordamimizga elektron pochta orqali murojaat qiling: productsupport@harborfreight.com
Bizning dvigatel yordamimizga elektron pochta orqali murojaat qiling: predator@harborfreight.com
Texnik savollar uchun 1-888-866-5797 raqamiga qo'ng'iroq qiling.

Mualliflik huquqi © 2021 by Harbor Freight Tools ®.
Barcha huquqlar himoyalangan.
Ushbu qo'llanmaning hech bir qismi yoki undagi hech qanday rasm Harbor Freight Tools kompaniyasining yozma roziligisiz hech qanday shakl yoki ko'rinishda ko'paytirilishi mumkin emas.
Ushbu qo'llanmadagi diagrammalar mutanosib ravishda chizilmasligi mumkin.
Doimiy takomillashtirishlar tufayli, haqiqiy mahsulot bu erda tavsiflangan mahsulotdan biroz farq qilishi mumkin.
Yig'ish va xizmat ko'rsatish uchun zarur bo'lgan asboblar kiritilmasligi mumkin.

Manbalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Predator 8750 Watt, 59190 - Inverter Generator qo'llanmasi ni yuklab olish

Mavjud tillar

Predator 59190 uchun tegishli qo'llanmalar

Mundarija
