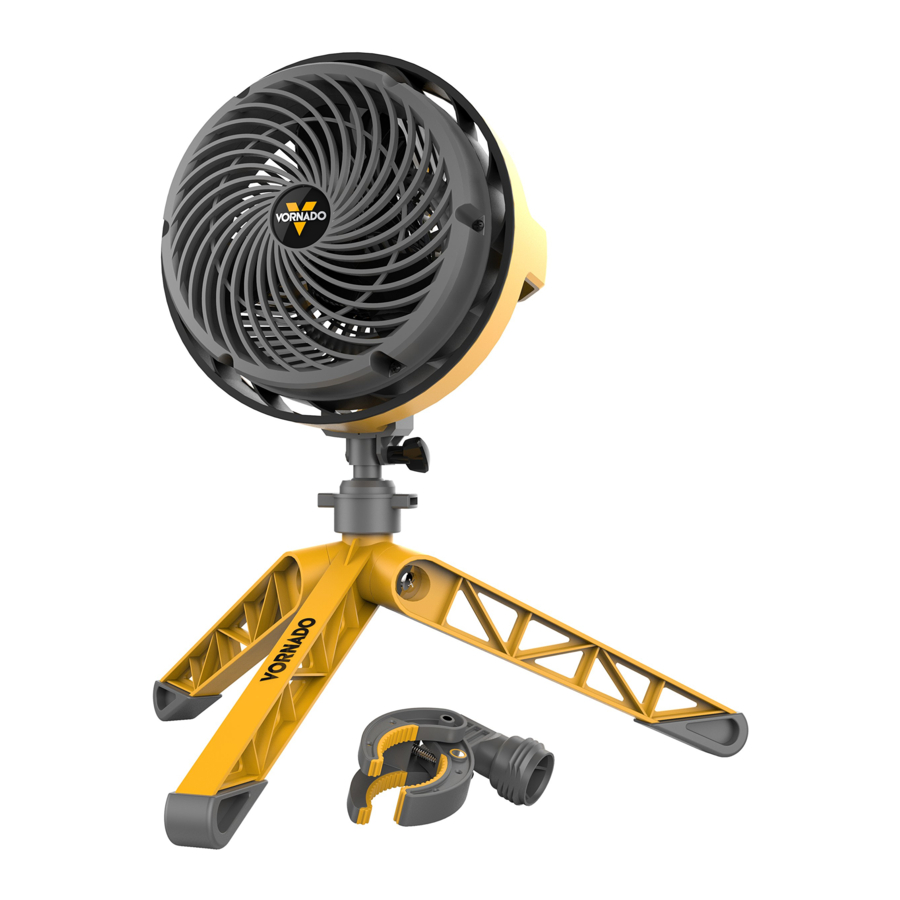

Vornado EXO5 - Og'ir yuk ko'taruvchi kichik havo aylantirgich qo'llanmasi

MUHIM XAVFSIZLIK KO'RSATMALARI

MAQSADLI FOYDALANISH

Ushbu mahsulot faqat Amerika Qo'shma Shtatlari va Kanadadagi yopiq turar joylarda havoni aylantirish uchun mo'ljallangan. Ushbu mahsulot tijorat yoki sanoat maqsadlarida foydalanish uchun mo'ljallanmagan. Ishlab chiqaruvchi ruxsatsiz foydalanish yoki mahsulotni o'zgartirish natijasida etkazilgan zarar yoki jarohat uchun javobgarlikni o'z zimmasiga olmaydi. Ushbu ko'rsatmalarga rioya qilmaslik mahsulot kafolatini bekor qiladi.

Bolalar va imkoniyati cheklangan shaxslar uchun xavf
Ushbu mahsulotni 12 yosh va undan kichik bolalar va jismoniy, sezgi yoki aqliy qobiliyati cheklangan har qanday shaxs tomonidan o'rnatish, ishlatish, tozalash va texnik xizmat ko'rsatish vaqtida nazorat talab etiladi. Bolalar asbob, uning qismlari va qadoqlash materiallari bilan o'ynamasliklari uchun nazorat qilinishi kerak.

O'RNATISH OGOHLANTIRISHI

Yong'in, elektr toki urishi va odamlarning jarohatlanishi xavfini kamaytirish uchun quyidagilarga e'tibor bering:

• Ushbu mahsulotni pardalar, draperlar, dasturxonlar va boshqa matolardan uzoqroq joyda joylashtiring, chunki ular mahsulotga tortilishi, motorga zarar etkazishi va/yoki yong'inga olib kelishi mumkin.
• Ushbu mahsulotning hech bir qismi (asbob, elektr shnuri, vilka, qadoqlash va h.k.) pechlar, kaminlar, pechkalar yoki boshqa yuqori haroratli issiqlik manbalari yaqiniga joylashtirilmasligi kerak. Ushbu mahsulotni derazada, notekis yoki beqaror yuzada yoki suv yaqinida ishlatmang.
• Asbob, elektr ta'minoti, elektr shnuri va vilka suv bilan aloqa qilmasligi kerak. Ushbu mahsulotni nam yuzalarda ishlatmang. Ushbu mahsulotni vannada yoki dushda ishlatmang yoki mahsulotni vanna, kir yuvish, suzish havzasi yoki boshqa suv idishiga tushishi mumkin bo'lgan joyga joylashtirmang. Ushbu mahsulotni tashqarida ishlatmang yoki ob-havo yoki elementlarga ta'sir qilmang.
• Shnurni gilam ostidan o'tkazmang. Shnurni gilamchalar, yo'lakchalar yoki shunga o'xshash qoplamalar bilan yopmang. Shnurni mebel yoki asboblar ostidan o'tkazmang. Shnurni harakatlanish joyidan uzoqroq joylashtiring va u yerda qoqilib ketmaydi. Shnur stol usti qirralaridan osilib turmasligi yoki eshiklarda qisilib qolishi mumkin bo'lgan joyga joylashtirilmasligi kerak. Asbobni osonlikcha kirish mumkin bo'lgan rozetka yaqiniga joylashtiring, shunda favqulodda vaziyatda mahsulotni tezda o'chirish mumkin bo'ladi.

XAVFSIZ FOYDALANISH OGOHLANTIRISHI

Yong'in, elektr toki urishi va odamlarning jarohatlanishi xavfini kamaytirish uchun quyidagilarga e'tibor bering:

•
  Zanjirning haddan tashqari yuklanishi, yong'in va elektr toki urishi ehtimolini kamaytirish uchun dimmerni boshqarish kaliti kabi qattiq holatdagi tezlik moslamasi bilan ishlamang.
• Har qanday fanni shikastlangan shnur yoki vilka bilan ishlatmang. Fanni tashlang yoki tekshirish va/yoki ta'mirlash uchun vakolatli xizmat ko'rsatish markaziga qaytaring.
• Agar qurilma tushib ketgan yoki shikastlangan bo'lsa, uni ishlatmang. Agar ushbu mahsulotning elektr shnuri yoki vilkasi shikastlangan bo'lsa, uni ishlatmang. Elektr toki urishi xavfini oldini olish uchun qismlarni ta'mirlashga yoki almashtirishga urinmang. Faqat original ehtiyot qismlardan foydalanish mumkin. Agar elektr shnuri shikastlangan bo'lsa, xavfni oldini olish uchun uni ishlab chiqaruvchi, uning xizmat ko'rsatuvchi agenti yoki shunga o'xshash malakali shaxslar almashtirishi kerak. Almashtirish va ta'mirlash bo'yicha qo'shimcha ko'rsatmalar uchun Vornado iste'molchilar xizmatiga 1-800-234-0604 (telefon) yoki consumerservice@vornado.com (elektron pochta) orqali murojaat qiling.
• Elektr shnurini elektr rozetkasiga ulashdan oldin, kuchlanishni o'z ichiga olgan reyting yorlig'idagi barcha elektr ma'lumotlari rozetkangizning elektr ta'minotiga mos kelishiga ishonch hosil qiling.
• Mahsulotga o'tirmang yoki turmang.
• Hech qachon shnurni tutqich sifatida ishlatmang yoki boshqa yo'l bilan tortmang, zo'riqtirmang yoki cho'zmang.
• Mahsulot ulangan bo'lsa, elektr toki urishi yoki yong'in xavfini keltirib chiqarishi yoki mahsulotga zarar etkazishi mumkinligi sababli, hech qanday kirish yoki chiqish teshigiga begona narsalarni kiritmang yoki kiritishga yo'l qo'ymang.
• Devor rozetkasi (idish) va vilka o'rtasida bo'shashgan moslik haddan tashqari qizib ketishiga va vilkaning buzilishiga olib kelishi mumkin. Ushbu rozetkada mahsulotdan foydalanishni to'xtating. Bo'shashgan yoki eskirgan rozetkalarni almashtirish uchun malakali elektrchi bilan bog'laning.
• Ushbu mahsulotning elektr shnuri uch tishli, topraklama vilkasi bilan jihozlangan bo'lib, u topraklama idishiga kiritilishi kerak.
• Ko'chirish, qayta joylashtirish, xizmat ko'rsatish, tozalashdan oldin va foydalanilmayotganda, quvvatni o'chirish uchun mahsulot boshqaruvlaridan foydalaning va keyin o'chiring. Rozetkadan uzish uchun faqat vilkani ushlang va torting. Shuningdek, agar mahsulot uzoq vaqt davomida yoki elektr bo'ronlari paytida qarovsiz qoldiriladigan bo'lsa, quvvatni o'chiring va o'chiring.

XIZMAT KO'RSATISH OGOHLANTIRISHI

Yong'in, elektr toki urishi va odamlarning jarohatlanishi xavfini kamaytirish uchun quyidagilarga e'tibor bering:

• Mahsulotingizni muntazam ravishda faqat ushbu qo'llanmada ko'rsatilganidek tozalang. Tozalashdan oldin mahsulotingizdagi quvvatni o'chiring va o'chiring. Tozalash uchun benzin, suyultirgichlar, erituvchilar, ammiak yoki boshqa kimyoviy moddalardan foydalanmang. Taqdim etilgan TOZALASH ko'rsatmalariga qarang.
• Mahsulot ulangan paytda asbob korpusini ochmang. Elektr toki urishi xavfini oldini olish uchun barcha xizmat ko'rsatish va/yoki ta'mirlash Vornado vakolatli xizmat ko'rsatish markazi tomonidan amalga oshirilishi kerak.
• Ushbu mahsulot haddan tashqari yukdan himoya qilishni (sug'urta) qo'llaydi. Puflangan sug'urta haddan tashqari yuklanish yoki qisqa tutashuv holatini ko'rsatadi. Agar sug'urta puflasa, mahsulotni rozetkadan uzing. Sug'urtani foydalanuvchi xizmat ko'rsatish ko'rsatmalariga muvofiq almashtiring (sug'urtaning to'g'ri reytingi uchun mahsulot belgisiga rioya qiling) va mahsulotni tekshiring. Agar almashtirilgan sug'urta puflasa, qisqa tutashuv bo'lishi mumkin va mahsulotni tashlab yuborish yoki tekshirish va/yoki ta'mirlash uchun vakolatli xizmat ko'rsatish markaziga qaytarish kerak.

Foydalanuvchiga xizmat ko'rsatish bo'yicha ko'rsatmalar

1. Mahsulot boshqaruvlaridan foydalanib, asbobni o'chiring.
2. Vilkani (shnurni emas) ushlang va rozetkadan uzing.
3. Yong'in xavfi. Sug'urtani faqat Vornado iste'molchilar xizmati tomonidan tasdiqlangan 5 Amper, 125 Voltli sug'urta bilan almashtiring. Vakolatli almashtirish sug'urtasi uchun Vornado iste'molchilar xizmatiga murojaat qiling.
4. Almashtirish olingandan so'ng, sug'urta qopqog'ini (vilkada joylashgan) ochish uchun kichik tekis boshli tornavidadan foydalaning (keyingi sahifaga qarang, A rasm).

5. Sug'urtani olib tashlash uchun tornavidadan foydalanib, sug'urtaning har bir uchini ehtiyotkorlik bilan ko'taring (keyingi sahifaga qarang, B rasm).

6. Sug'urtaning har bir metall uchini navbatma-navbat idishga ehtiyotkorlik bilan surish uchun tornavidadan foydalanib, almashtirilgan sug'urtani o'rnating. Sug'urtaning o'rtasiga bosmang - u mo'rt va sinishi mumkin (keyingi sahifaga qarang, C rasm).

7. Tornavidadan foydalanib, sug'urta qopqog'ini yoping. Yopilganda, qopqoq vilkaga to'liq mos kelishi kerak. Qopqoqning hech bir qismi chiqib ketmasligi kerak (keyingi sahifaga qarang, D rasm).

8. Asbobingizni rozetkaga ulang va quvvatni yoqing.
9. Agar almashtirilgan sug'urta puflasa, qisqa tutashuv bo'lishi mumkin va mahsulotni tashlab yuborish yoki tekshirish va/yoki ta'mirlash uchun vakolatli xizmat ko'rsatish markaziga qaytarish kerak.

Yong'in xavfi. Ulanish vilkasini almashtirmang. Olib tashlanmasligi kerak bo'lgan xavfsizlik moslamasini (sug'urta, AFCI, LCDI) o'z ichiga oladi. Agar ulanish vilkasi shikastlangan bo'lsa, mahsulotni tashlang.

XUSUSIYATLARI

NAZORAT

QUVVATNI YOQISH/O'CHIRISH
Yuqori (III), O'rta (II), Past (I) fan tezligini tanlang yoki quvvatni o'chiring (O)

YIG'ISH

EXO5 uch xil usulda ishlatilishi mumkin.

1. Qulflash rozetka bo'g'inini (B) EXO5 fan boshiga (A) g'ildirak qafasi (C) bo'ylab har qanday tekis joyda ulang. Davom etishdan oldin, tugma to'g'ri tortilganligiga va qulflash rozetka bo'g'ini (B) fan boshiga (A) to'liq mahkamlanganligiga ishonch hosil qiling. Qulflash rozetka bo'g'ini (B) va fan boshi (A) o'rtasida elektr shnurini qismang.
2. Fan boshi/qulflash rozetka bo'g'ini yig'ilishini qisqichga (E) yoki tripod asosiga (F) ulash uchun shunchaki qulflash rozetka bo'g'inining (D) pastki tomoniga joylashtiring va mahkamlanguncha burang.
3. Qisqichni (E) yoki tripod asosini (F) olib tashlash uchun shunchaki bo'shashguncha burang.

QANDAY FOYDALANISH KERAK

EXO5 uch xil usulda ishlatilishi mumkin.

TRIPOD ASOSINI BIRIKTIRISH

1. Mahsulotni yig'gandan so'ng, qurilmani quyida ko'rsatilganidek tekis va tekis yuzaga joylashtiring.
2. Boshning og'ish burchagini sozlash uchun shunchaki burilish bilan fan boshi (A) va tripod asosi (B) o'rtasidagi ulanishni bo'shating, kerakli burchakka sozlang va keyin qayta tortish uchun burang.

   Eslatma: Mahsulot tripod asosi (B) bilan to'liq uzaytirilgan holatda va fan boshiga (A) to'liq mahkamlangan holda ishlatilishi kerak.

QISQICH BIRIKTIRISH

1. Mahsulotni yig'gandan so'ng, qisqich tugmasini (C) burab, qisqichni (D) oching.
2. Qisqichni (D) qalinligi 2 dyuymgacha bo'lgan qattiq yuzaga joylashtiring.
3. Qisqich tugmasini (C) burab torting. Qo'yib yuborishdan oldin qisqich (D) qattiq yuzaga to'liq ulanganligiga ehtiyot bo'ling.
   Eslatma: Mahsulot bo'shashib ketishiga yo'l qo'ymaslik uchun silliq yoki yog'li yuzalarga biriktirmang. Qattiq yuzaning mahsulot og'irligini ko'tarishiga ishonch hosil qiling.

Eslatma: Ikkala biriktirish variantlari uchun ham elektr shnurini qoqilib ketmaslik yoki tortib olinmaslik uchun xavfsiz tarzda o'tkazing. Mahsulotni osongina urib yuborilishi mumkin bo'lgan joyga joylashtirmang.

DEVORGA O'RNATISH

1. Mahsulotning orqa tomonidagi kalit teshiklarini (A) toping.

2. Mahsulot o'rnatiladigan devorda ikkita doira toping va belgilang. Doiralar markazdan markazgacha 5 dyuym masofada bo'lishi kerak.

ESLATMA: EXO5 ni qattiq yuzaga yoki devor tirgakiga o'rnatish tavsiya etiladi. Mahsulotni shiftga osib qo'ymang. Agar tirgak mavjud bo'lmasa, gipsokarton langarlaridan foydalaning.

3. Devorga 2 ta #10 panhead vintini burang (vintlar kiritilmagan). Vintlar har biri 10 funt vertikal yuk uchun og'irlik bilan baholanishi kerak.
4. Har bir vintning taxminan ¼ dyuymini ochiq qoldiring.
5. Kalit teshiklarining keng qismlarini 2 vintning boshlari ustiga qo'ying.
6. Vintlar kalit teshiklarining tor qismida bo'lguncha mahsulotni pastga siljiting va mahsulot yuzaga mahkamlanadi.

Eslatma: Mahsulotni mahsulotni qo'llab-quvvatlaydigan katta vintlardan foydalanib, mustahkam joydan osib qo'ying. Mahsulotni fanning normal ishlashiga to'sqinlik qiladigan yoki shnurni shikastlaydigan tarzda osib qo'ymaslikka ehtiyot bo'ling. Qoqilib ketmaslik yoki tortib olinmaslik uchun elektr shnurini xavfsiz tarzda o'tkazing. Mahsulotni osongina urib yuborilishi mumkin bo'lgan joyga joylashtirmang.

TOZALASH

PANJARA OLISH

Tornavida tavsiya etiladi.

Elektr toki urishi va odamlarning jarohatlanishi xavfini kamaytirish uchun panjarani olib tashlashdan oldin aylantirgichni o'chiring.

1. Panjara old tomonida joylashgan 6 ta vintni olib tashlang.
2. Old panjarani yengil idish yuvish sovuni bilan changlang yoki yuving. Panjarani idish yuvish mashinasiga solmang. Haddan tashqari issiqlik plastikni buzishi mumkin.
3. Qayta biriktirish uchun - 6 ta vint teshigini tekislang va barcha vintlarni almashtiring.


Old panjaradan va havo kirish joylaridan to'plangan changni tozalash uchun uy vakuum tozalagichingizdagi cho'tka biriktirmasidan foydalaning.
Eslatma: Motor doimiy ravishda moylangan va moylashni talab qilmaydi.

PICHOKNI OLISH

Penseler tavsiya etiladi.

Elektr toki urishi va odamlarning jarohatlanishi xavfini kamaytirish uchun pichoqni olib tashlashdan oldin aylantirgichni o'chiring.

1. Avval, gaykani bo'shatish uchun gaykani soat yo'nalishi bo'yicha burab, mildan gaykani olib tashlang. Shaybani olib tashlang. Pichoqni mildan to'g'ri tortib oling.
2. Pichoqni nam mato bilan artib oling. Agar sizning aylantirgichingiz oshxona kabi yog'li muhitda ishlatilsa, yengil sovun yoki umumiy uy tozalagichi kerak bo'lishi mumkin. Erituvchilardan foydalanmang. Pichoqni idish yuvish mashinasiga solmang. Haddan tashqari issiqlik plastikni buzishi mumkin.
3. Qayta biriktirish uchun - milding tekis tomoni pichoqning rozetkasidagi mos keladigan tekis tomon bilan to'g'ri kelishiga ishonch hosil qiling. Pichoqni pastga tushguncha milda butunlay suring. Bolg'adan foydalanmang, chunki bu podshipnikning shikastlanishiga olib kelishi mumkin. Shaybani va gaykani qayta o'rnating.


MUAMMOLARNI BARTARAF ETISH

Biz ushbu mahsulotning mukammal bo'lishini kutamiz.
Agar u bunday bo'lmasa, biz uni to'g'ri qilamiz.
