Manual del Circulador de Aire Pequeño de Alta Resistencia Vornado EXO5

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

USO PREVISTO

Este producto está diseñado para hacer circular el aire únicamente en espacios interiores en los Estados Unidos y Canadá. Este producto no está diseñado para uso comercial o industrial. El fabricante no asume ninguna responsabilidad por daños o lesiones debidos al uso no autorizado o a la modificación del producto. El incumplimiento de estas instrucciones anulará la garantía del producto.

Riesgo para niños y personas con discapacidad
Se requiere supervisión durante la instalación, el funcionamiento, la limpieza y el mantenimiento de este producto por parte de niños de 12 años o menos y de cualquier persona con capacidades físicas, sensoriales o mentales reducidas. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato, sus piezas y el material de embalaje.

ADVERTENCIA DE INSTALACIÓN

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, observe lo siguiente:

• Coloque este producto lejos de cortinas, visillos, manteles y otros tejidos, ya que pueden ser arrastrados hacia el producto, dañar el motor y/o provocar un incendio.
• Ninguna parte de este producto (el aparato, el cable de alimentación, el enchufe, el embalaje, etc.) debe colocarse cerca de hornos, chimeneas, estufas u otras fuentes de calor de alta temperatura. No utilice este producto en una ventana, sobre una superficie irregular o inestable, o cerca del agua.
• El aparato, la fuente de alimentación, el cable de alimentación y el enchufe no deben entrar en contacto con el agua. No utilice este producto sobre superficies mojadas. No utilice este producto en una bañera o ducha ni coloque el producto donde pueda caer en una bañera, lavadero, piscina u otro recipiente de agua. No utilice este producto en exteriores ni lo exponga a la intemperie o a los elementos.
• No pase el cable por debajo de la alfombra. No cubra el cable con alfombras pequeñas, pasillos o cubiertas similares. No pase el cable por debajo de muebles o electrodomésticos. Coloque el cable lejos de la zona de paso y donde no se tropiece con él. El cable no debe colgar de los bordes de los mostradores ni colocarse donde pueda doblarse o cerrarse en las puertas. Coloque el aparato cerca de una toma de corriente de fácil acceso para que el producto pueda desenchufarse rápidamente en caso de emergencia.

ADVERTENCIA DE USO SEGURO

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, observe lo siguiente:

•
  Para reducir la probabilidad de sobrecarga del circuito, incendio y descarga eléctrica, no lo utilice con un dispositivo de control de velocidad de estado sólido, como un interruptor de control de atenuación.
• No opere ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o devuélvalo a un centro de servicio autorizado para su examen y/o reparación.
• No opere la unidad si la unidad se ha caído o dañado. No utilice este producto si tiene un cable de alimentación o enchufe dañado. Para evitar el riesgo de descarga eléctrica, no intente reparar o reemplazar piezas. Solo se pueden utilizar piezas de repuesto originales. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar un peligro. Póngase en contacto con el Servicio de Atención al Consumidor de Vornado al 1-800-234-0604 (teléfono) o consumerservice@vornado.com (correo electrónico) para obtener más instrucciones sobre el reemplazo y la reparación.
• Antes de enchufar el cable de alimentación a la toma de corriente, asegúrese de que toda la información eléctrica de la etiqueta de clasificación, incluido el voltaje, sea compatible con la fuente de alimentación de su toma de corriente.
• No se siente ni se pare sobre el producto.
• Nunca utilice el cable como asa ni tire, fuerce o estire el cable de alimentación.
• Mientras el producto esté enchufado, no inserte ni permita que objetos extraños entren en ninguna abertura de entrada o salida, ya que esto puede causar riesgo de descarga eléctrica o incendio, o dañar el producto.
• Un ajuste flojo entre la toma de corriente de la pared (receptáculo) y el enchufe puede causar sobrecalentamiento y distorsión del enchufe. Deje de usar el producto en esta toma de corriente. Póngase en contacto con un electricista cualificado para que reemplace las tomas de corriente sueltas o desgastadas.
• El cable de alimentación de este producto está equipado con un enchufe de tres clavijas con conexión a tierra que debe insertarse en un receptáculo con conexión a tierra.
• Antes de mover, reposicionar, reparar, limpiar y cuando no esté en uso, utilice los controles del producto para apagar la alimentación y luego desenchúfelo. Para desconectar de la toma de corriente, agarre y tire solo del enchufe. Además, apague y desenchufe si el producto se va a dejar desatendido durante un período prolongado de tiempo o durante tormentas eléctricas.

ADVERTENCIA DE SERVICIO

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, observe lo siguiente:

• Limpie su producto regularmente, solo como se indica en este manual. Antes de limpiar, apague la alimentación de su producto y desenchúfelo. No utilice gasolina, diluyentes, disolventes, amoníacos u otros productos químicos para la limpieza. Consulte las instrucciones de LIMPIEZA proporcionadas.
• No abra la carcasa del aparato mientras el producto esté enchufado. Para evitar el riesgo de descarga, todo el servicio y/o las reparaciones deben ser realizados por un centro de servicio autorizado de Vornado.
• Este producto emplea protección contra sobrecarga (fusible). Un fusible quemado indica una situación de sobrecarga o cortocircuito. Si el fusible se quema, desenchufe el producto de la toma de corriente. Reemplace el fusible según las instrucciones de servicio al usuario (siga la marca del producto para la clasificación correcta del fusible) y revise el producto. Si el fusible de reemplazo se quema, puede haber un cortocircuito y el producto debe desecharse o devolverse a un centro de servicio autorizado para su examen y/o reparación.

Instrucciones de servicio al usuario

1. Utilizando los controles del producto, apague el aparato.
2. Agarre el enchufe (no el cable) y desconéctelo de la toma de corriente.
3. Riesgo de incendio. Reemplace el fusible solo con un fusible de 5 amperios y 125 voltios aprobado por el Servicio de Atención al Consumidor de Vornado. Para obtener un fusible de reemplazo autorizado, póngase en contacto con el Servicio de Atención al Consumidor de Vornado.
4. Una vez que reciba el reemplazo, utilice un pequeño destornillador de cabeza plana para deslizar y abrir la tapa del fusible (ubicada en el enchufe) (consulte la página siguiente, Fig. A).

5. Retire el fusible utilizando el destornillador para levantar suavemente cada extremo del fusible (consulte la página siguiente, Fig. B).

6. Instale el fusible de reemplazo utilizando el destornillador para empujar suavemente cada extremo metálico del fusible en el receptáculo uno a la vez. No empuje el centro del fusible, es frágil y puede romperse (consulte la página siguiente, Fig. C).

7. Deslice la tapa del fusible para cerrarla con el destornillador. Cuando esté cerrada, la tapa debe encajar completamente en el enchufe. Ninguna parte de la tapa debe sobresalir (consulte la página siguiente, Fig. D).

8. Enchufe su aparato en la toma de corriente y encienda la alimentación.
9. Si el fusible de reemplazo se quema, puede haber un cortocircuito y el producto debe desecharse o devolverse a un centro de servicio autorizado para su examen y/o reparación.

Riesgo de incendio. No reemplace el enchufe de fijación. Contiene un dispositivo de seguridad (fusible, AFCI, LCDI) que no debe retirarse. Deseche el producto si el enchufe de fijación está dañado.

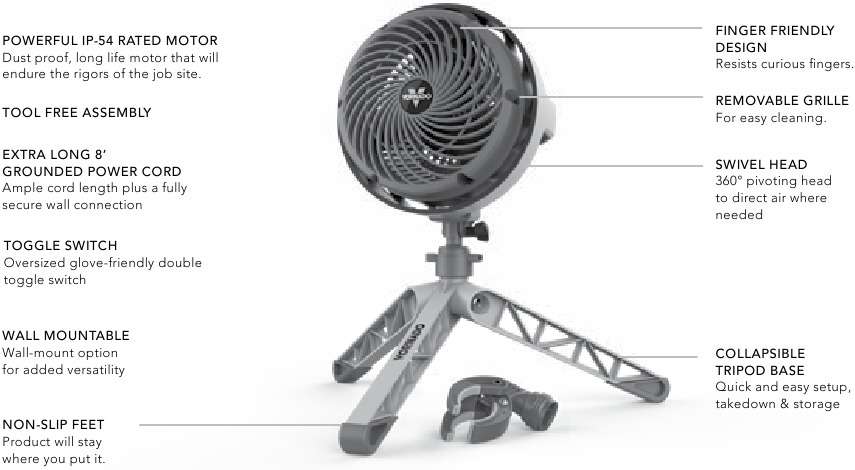

CARACTERÍSTICAS

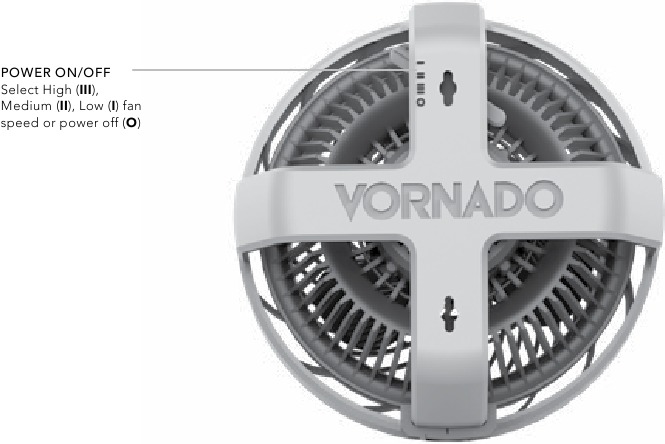

CONTROLES

ENCENDIDO/APAGADO
Seleccione la velocidad del ventilador Alta (III), Media (II), Baja (I) o apague (O)

MONTAJE

El EXO5 se puede utilizar de tres formas diferentes.

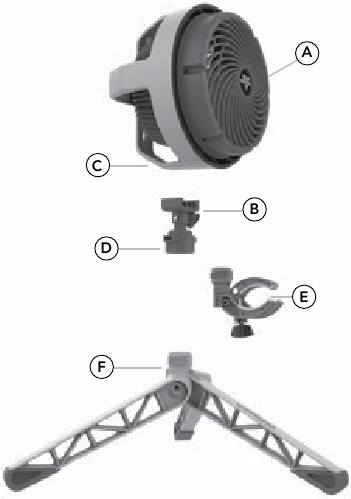

1. Conecte la junta de rótula de bloqueo (B) al cabezal del ventilador EXO5 (A) en cualquier lugar plano a lo largo de la jaula antivuelco (C). Antes de continuar, asegúrese de que la perilla esté bien apretada y que la junta de rótula de bloqueo (B) esté completamente asegurada al cabezal del ventilador (A). No pellizque el cable de alimentación entre la junta de rótula de bloqueo (B) y el cabezal del ventilador (A).
2. Para conectar el conjunto de cabezal del ventilador/junta de rótula de bloqueo a la abrazadera (E) o a la base del trípode (F), simplemente insértelo en la parte inferior de la junta de rótula de bloqueo (D) y gírelo hasta que quede asegurado.
3. Para quitar la abrazadera (E) o la base del trípode (F), simplemente gírela hasta que se afloje.

CÓMO USAR

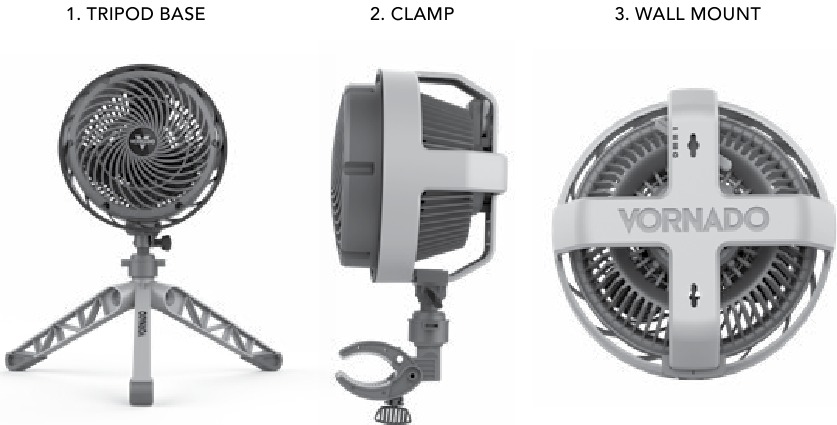

El EXO5 se puede utilizar de tres formas diferentes.

FIJACIÓN DE LA BASE DEL TRÍPODE

1. Después del montaje del producto, coloque la unidad sobre una superficie plana y nivelada como se muestra a continuación.
2. Para ajustar el ángulo de inclinación del cabezal, simplemente afloje la conexión entre el cabezal del ventilador (A) y la base del trípode (B) con un giro, ajuste al ángulo deseado y luego gire para volver a apretar.

   Nota: El producto debe utilizarse con la base del trípode (B) en la posición totalmente extendida y totalmente asegurada al cabezal del ventilador (A).

FIJACIÓN DE LA ABRAZADERA

1. Después del montaje del producto, gire la perilla de la abrazadera (C) para abrir la abrazadera (D).
2. Coloque la abrazadera (D) sobre una superficie sólida de hasta 2" de grosor.
3. Gire la perilla de la abrazadera (C) para apretar. Tenga cuidado de que la abrazadera (D) esté completamente enganchada en la superficie sólida antes de soltarla.
   Nota: NO lo fije a superficies resbaladizas o aceitosas, ya que esto puede permitir que el producto se suelte. Asegúrese de que la superficie sólida pueda soportar el peso del producto.

Nota: Para ambas opciones de fijación, mantenga el cable eléctrico bien encaminado para evitar tropezar o tirar de él. Evite colocar el producto donde pueda golpearse fácilmente.

INSTALACIÓN DE MONTAJE EN PARED

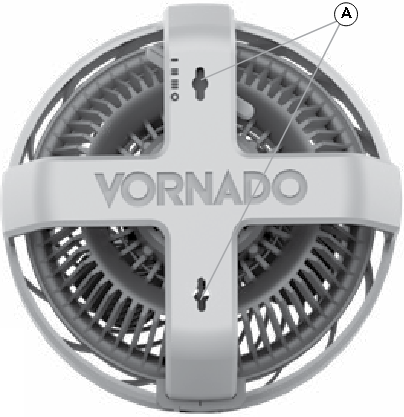

1. Localice los orificios de llave (A) en la parte posterior del producto.

2. Encuentre y marque dos círculos en la pared donde se montará el producto. Los círculos deben estar separados 5" de centro a centro.

NOTA: Se recomienda montar el EXO5 en una superficie sólida o en un montante de pared. NO cuelgue el producto del techo. Utilice anclajes para paneles de yeso si no hay un montante disponible.

3. Taladre 2 tornillos de cabeza plana #10 en la pared (tornillos no incluidos). Los tornillos deben tener una clasificación de peso de 10 lb de carga vertical cada uno.
4. Deje aproximadamente ¼" de cada tornillo expuesto.
5. Coloque las porciones anchas de los orificios de llave sobre las cabezas de los 2 tornillos.
6. Deslice el producto hacia abajo hasta que los tornillos estén dentro de la porción estrecha de los orificios de llave y el producto esté asegurado a la superficie.

Nota: Cuelgue el producto de un lugar resistente utilizando tornillos grandes que soporten el producto. Tenga cuidado de no colgar el producto de tal manera que impida el funcionamiento normal del ventilador o dañe el cable. Mantenga el cable eléctrico bien encaminado para evitar tropezar o tirar de él. Evite colocar el producto donde pueda golpearse fácilmente.

LIMPIEZA

EXTRACCIÓN DE LA REJILLA

Se recomienda un destornillador.

Para reducir el riesgo de descarga eléctrica y lesiones a personas, desenchufe el circulador antes de quitar la rejilla.

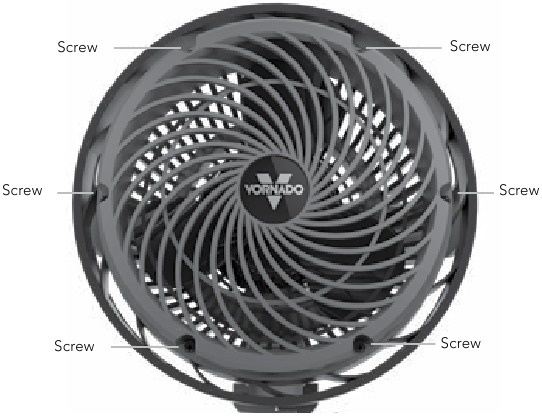

1. Retire los 6 tornillos ubicados en la parte delantera de la rejilla.
2. Limpie con un paño o lave la rejilla delantera con un jabón suave para lavar platos. No coloque la rejilla en el lavavajillas. El calor excesivo puede distorsionar el plástico.
3. Para volver a colocarla, alinee los 6 orificios para tornillos y vuelva a colocar todos los tornillos.


Utilice el accesorio de cepillo de su aspiradora doméstica para aspirar el polvo acumulado de la rejilla delantera y las entradas de aire.
Nota: El motor está lubricado permanentemente y no requiere engrasado.

EXTRACCIÓN DE LA ASPA

Se recomiendan unos alicates.

Para reducir el riesgo de descarga eléctrica y lesiones a personas, desenchufe el circulador antes de quitar la aspa.

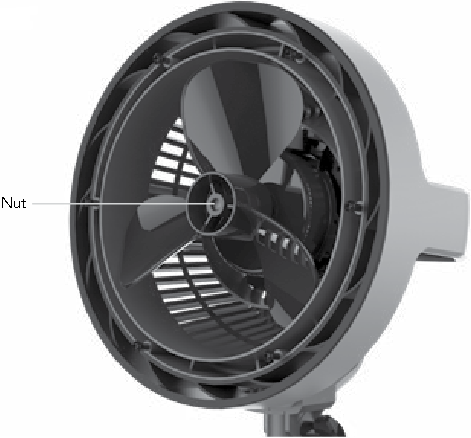

1. Primero, retire la tuerca del eje girando la tuerca en el sentido de las agujas del reloj para aflojarla. Retire la arandela. Tire de la aspa directamente hacia afuera del eje.
2. Limpie la aspa con un paño húmedo. Si su circulador se utiliza en un entorno grasiento, como una cocina, puede ser necesario un jabón suave o un limpiador doméstico común. No utilice disolventes. No coloque la aspa en el lavavajillas. El calor excesivo puede distorsionar el plástico.
3. Para volver a colocarla, asegúrese de que el lado plano del eje se alinee directamente con el lado plano correspondiente del casquillo de la aspa. Empuje la aspa hasta el fondo del eje hasta que toque fondo. No utilice un martillo, ya que podría dañar el rodamiento. Vuelva a instalar la arandela y la tuerca.


RESOLUCIÓN DE PROBLEMAS

Esperamos que este producto sea perfecto.
Si no lo es, lo solucionaremos.
