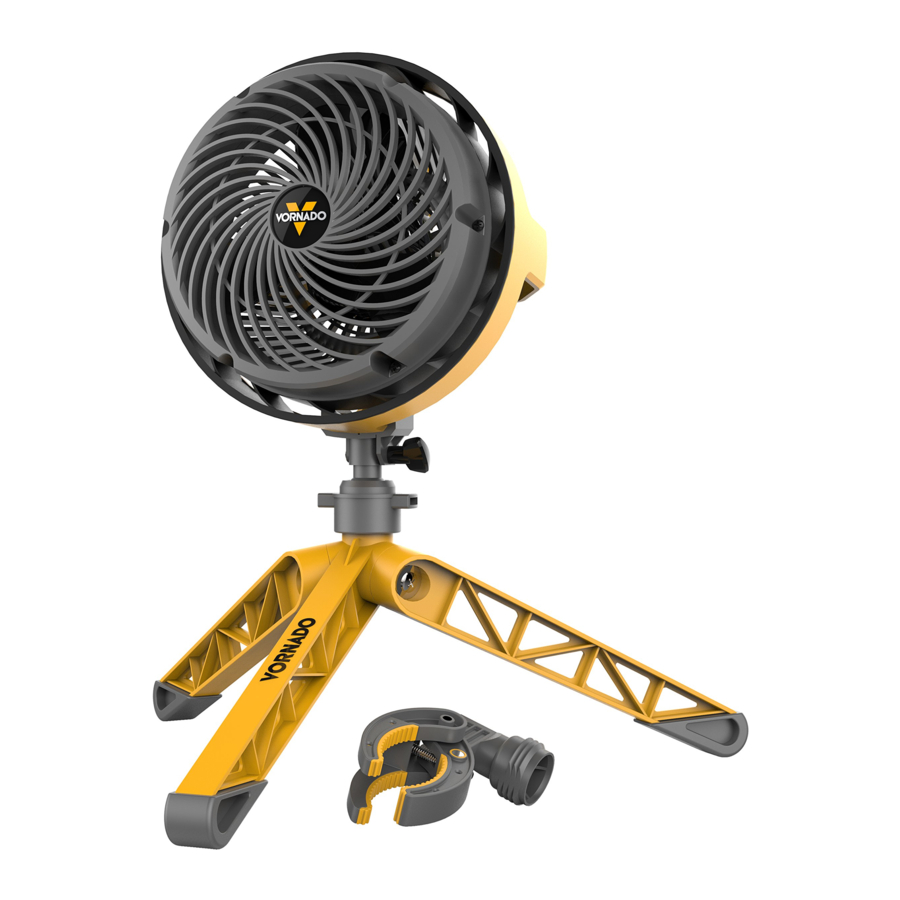

Manuale del circolatore d'aria piccolo per impieghi gravosi Vornado EXO5

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

USO PREVISTO

Questo prodotto è destinato esclusivamente alla circolazione dell'aria in spazi abitativi interni negli Stati Uniti e in Canada. Questo prodotto non è destinato all'uso commerciale o industriale. Il produttore non si assume alcuna responsabilità per danni o lesioni dovuti a uso non autorizzato o modifica del prodotto. La mancata osservanza di queste istruzioni invaliderà la garanzia del prodotto.

Rischio per bambini e persone con disabilità
È richiesta la supervisione durante l'installazione, il funzionamento, la pulizia e la manutenzione di questo prodotto da parte di bambini di età pari o inferiore a 12 anni e di chiunque abbia ridotte capacità fisiche, sensoriali o mentali. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio, le sue parti e il materiale di imballaggio.

AVVISO DI INSTALLAZIONE

Per ridurre il rischio di incendio, scosse elettriche e lesioni alle persone, osservare quanto segue:

• Posizionare questo prodotto lontano da tende, drappeggi, tovaglie e altri tessuti, poiché potrebbero essere aspirati nel prodotto, danneggiare il motore e/o causare un incendio.
• Nessuna parte di questo prodotto (l'apparecchio, il cavo di alimentazione, la spina, l'imballaggio, ecc.) deve essere posizionata vicino a forni, caminetti, stufe o altre fonti di calore ad alta temperatura. Non utilizzare questo prodotto in una finestra, su una superficie irregolare o instabile o vicino all'acqua.
• L'apparecchio, l'alimentatore, il cavo di alimentazione e la spina non possono entrare in contatto con l'acqua. Non utilizzare questo prodotto su superfici bagnate. Non utilizzare questo prodotto in una vasca da bagno o in una doccia o posizionare il prodotto dove potrebbe cadere in una vasca da bagno, lavanderia, piscina o altro contenitore d'acqua. Non utilizzare questo prodotto all'aperto o esporlo alle intemperie o agli elementi.
• Non far passare il cavo sotto la moquette. Non coprire il cavo con tappeti, passatoie o rivestimenti simili. Non far passare il cavo sotto mobili o elettrodomestici. Disporre il cavo lontano dall'area di passaggio e dove non possa essere inciampato. Il cavo non deve pendere dai bordi dei banconi o essere posizionato dove possa essere piegato o chiuso nelle porte. Posizionare l'apparecchio vicino a una presa facilmente accessibile in modo che il prodotto possa essere scollegato rapidamente durante un'emergenza.

AVVISO DI UTILIZZO SICURO

Per ridurre il rischio di incendio, scosse elettriche e lesioni alle persone, osservare quanto segue:

•
  Per ridurre la probabilità di sovraccarico del circuito, incendio e scosse elettriche, non utilizzare con un dispositivo di controllo della velocità a stato solido, come un interruttore di controllo della luminosità.
• Non utilizzare alcun ventilatore con un cavo o una spina danneggiati. Smaltire il ventilatore o restituirlo a un centro di assistenza autorizzato per l'esame e/o la riparazione.
• Non utilizzare l'unità se è caduta o è stata danneggiata. Non utilizzare questo prodotto se ha un cavo di alimentazione o una spina danneggiati. Per evitare il rischio di scosse elettriche, non tentare di riparare o sostituire le parti. È possibile utilizzare solo parti di ricambio originali. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone qualificate in modo simile per evitare pericoli. Contattare il servizio clienti Vornado al numero 1-800-234-0604 (telefono) o consumerservice@vornado.com (e-mail) per ulteriori istruzioni sulla sostituzione e la riparazione.
• Prima di collegare il cavo di alimentazione alla presa elettrica, assicurarsi che tutte le informazioni elettriche sull'etichetta di valutazione, inclusa la tensione, siano compatibili con l'alimentazione della presa.
• Non sedersi o stare in piedi sul prodotto.
• Non utilizzare mai il cavo come maniglia o tirare, tendere o allungare il cavo di alimentazione.
• Mentre il prodotto è collegato, non inserire o consentire l'ingresso di oggetti estranei in alcuna apertura di ingresso o uscita, poiché ciò potrebbe causare il rischio di scosse elettriche o incendi o danneggiare il prodotto.
• Un allentamento tra la presa a muro (ricettacolo) e la spina può causare surriscaldamento e distorsione della spina. Interrompere l'uso del prodotto in questa presa. Contattare un elettricista qualificato per sostituire le prese allentate o usurate.
• Il cavo di alimentazione di questo prodotto è dotato di una spina a tre poli con messa a terra che deve essere inserita in una presa con messa a terra.
• Prima di spostare, riposizionare, riparare, pulire e quando non è in uso, utilizzare i comandi del prodotto per spegnere l'alimentazione e quindi scollegare la spina. Per scollegare dalla presa, afferrare e tirare solo la spina. Inoltre, spegnere e scollegare se il prodotto verrà lasciato incustodito per un periodo di tempo prolungato o durante i temporali.

AVVISO DI MANUTENZIONE

Per ridurre il rischio di incendio, scosse elettriche e lesioni alle persone, osservare quanto segue:

• Pulire regolarmente il prodotto, solo come indicato in questo manuale. Prima della pulizia, spegnere l'alimentazione del prodotto e scollegare la spina. Non utilizzare benzina, diluenti, solventi, ammoniache o altri prodotti chimici per la pulizia. Fare riferimento alle istruzioni di PULIZIA fornite.
• Non aprire l'alloggiamento dell'apparecchio mentre il prodotto è collegato. Per evitare il rischio di scosse, tutti gli interventi di assistenza e/o riparazione devono essere eseguiti da un centro di assistenza autorizzato Vornado.
• Questo prodotto utilizza la protezione da sovraccarico (fusibile). Un fusibile bruciato indica una situazione di sovraccarico o cortocircuito. Se il fusibile si brucia, scollegare il prodotto dalla presa. Sostituire il fusibile secondo le istruzioni di manutenzione dell'utente (seguire la marcatura del prodotto per la corretta valutazione del fusibile) e controllare il prodotto. Se il fusibile di ricambio si brucia, potrebbe essere presente un cortocircuito e il prodotto deve essere smaltito o restituito a un centro di assistenza autorizzato per l'esame e/o la riparazione.

Istruzioni per la manutenzione dell'utente

1. Utilizzando i comandi del prodotto, spegnere l'apparecchio.
2. Afferrare la spina (non il cavo) e scollegarla dalla presa.
3. Rischio di incendio. Sostituire il fusibile solo con un fusibile da 5 Amp, 125 Volt approvato dal servizio clienti Vornado. Per un fusibile di ricambio autorizzato, contattare il servizio clienti Vornado.
4. Una volta ricevuto il ricambio, utilizzare un piccolo cacciavite a testa piatta per far scorrere l'apertura del coperchio del fusibile (situato sulla spina) (vedere la pagina successiva, Fig. A).

5. Rimuovere il fusibile utilizzando il cacciavite per sollevare delicatamente ciascuna estremità del fusibile (vedere la pagina successiva, Fig. B).

6. Installare il fusibile di ricambio utilizzando il cacciavite per spingere delicatamente ciascuna estremità metallica del fusibile nel ricettacolo una alla volta. Non spingere sul centro del fusibile: è fragile e potrebbe rompersi (vedere la pagina successiva, Fig. C).

7. Far scorrere il coperchio del fusibile in posizione chiusa utilizzando il cacciavite. Quando è chiuso, il coperchio deve adattarsi completamente alla spina. Nessuna parte del coperchio deve sporgere (vedere la pagina successiva, Fig. D).

8. Collegare l'apparecchio alla presa e accendere l'alimentazione.
9. Se il fusibile di ricambio si brucia, potrebbe essere presente un cortocircuito e il prodotto deve essere smaltito o restituito a un centro di assistenza autorizzato per l'esame e/o la riparazione.

Rischio di incendio. Non sostituire la spina di collegamento. Contiene un dispositivo di sicurezza (fusibile, AFCI, LCDI) che non deve essere rimosso. Smaltire il prodotto se la spina di collegamento è danneggiata.

CARATTERISTICHE

CONTROLLI

ACCENSIONE/SPEGNIMENTO
Selezionare la velocità della ventola Alta (III), Media (II), Bassa (I) o spegnere (O)

MONTAGGIO

L'EXO5 può essere utilizzato in uno dei tre modi diversi.

1. Collegare il giunto a presa di bloccaggio (Locking Socket Joint) (B) alla testa della ventola EXO5 (EXO5 Fan Head) (A) in qualsiasi punto piatto lungo la gabbia di protezione (Roll Cage) (C). Prima di procedere, assicurarsi che la manopola sia correttamente serrata e che il giunto a presa di bloccaggio (Locking Socket Joint) (B) sia completamente fissato alla testa della ventola (Fan Head) (A). Non pizzicare il cavo di alimentazione tra il giunto a presa di bloccaggio (Locking Socket Joint) (B) e la testa della ventola (Fan Head) (A).
2. Per collegare il gruppo testa della ventola/giunto a presa di bloccaggio (Fan Head/Locking Socket Joint) alla pinza (Clamp) (E) o alla base del treppiede (Tripod Base) (F), è sufficiente inserire nella parte inferiore del giunto a presa di bloccaggio (Locking Socket Joint) (D) e ruotare fino a quando non è fissato.
3. Per rimuovere la pinza (Clamp) (E) o la base del treppiede (Tripod Base) (F), è sufficiente ruotare fino ad allentare.

COME SI USA

L'EXO5 può essere utilizzato in uno dei tre modi diversi.

ATTACCO ALLA BASE DEL TREPPIEDE

1. Dopo il montaggio del prodotto, posizionare l'unità su una superficie piana e livellata come mostrato di seguito.
2. Per regolare l'angolazione dell'inclinazione della testa, è sufficiente allentare il collegamento tra la testa della ventola (Fan Head) (A) e la base del treppiede (Tripod Base) (B) con una rotazione, regolare sull'angolazione desiderata e quindi ruotare per serrare nuovamente.

   Nota: il prodotto deve essere utilizzato con la base del treppiede (Tripod Base) (B) in posizione completamente estesa e completamente fissata alla testa della ventola (Fan Head) (A).

ATTACCO A PINZA

1. Dopo il montaggio del prodotto, ruotare la manopola della pinza (Clamp Knob) (C) per aprire la pinza (Clamp) (D).
2. Posizionare la pinza (Clamp) (D) su una superficie solida fino a 2" di spessore.
3. Ruotare la manopola della pinza (Clamp Knob) (C) per serrare. Prestare attenzione che la pinza (Clamp) (D) sia completamente inserita sulla superficie solida prima di rilasciare.
   Nota: NON fissare a superfici lisce o oleose in quanto ciò potrebbe consentire al prodotto di allentarsi. Assicurarsi che la superficie solida possa sostenere il peso del prodotto.

Nota: per entrambe le opzioni di fissaggio, mantenere il cavo elettrico instradato in modo sicuro per evitare di inciampare o tirare. Evitare di posizionare il prodotto in un luogo in cui possa essere facilmente urtato.

INSTALLAZIONE A PARETE

1. Individuare i fori a chiave (Key Holes) (A) sul retro del prodotto.

2. Trovare e segnare due cerchi sulla parete dove verrà montato il prodotto. I cerchi devono essere distanti 5" da centro a centro.

NOTA: si consiglia di montare l'EXO5 su una superficie solida o su un montante a parete. NON appendere il prodotto al soffitto. Utilizzare tasselli per cartongesso se non è disponibile un montante.

3. Praticare 2 viti a testa cilindrica #10 nella parete (viti non incluse). Le viti devono essere classificate in base al peso per un carico verticale di 10 libbre ciascuna.
4. Lasciare circa ¼" di ogni vite esposta.
5. Posizionare le porzioni larghe dei fori a chiave (Key Holes) sopra le teste delle 2 viti.
6. Far scorrere il prodotto verso il basso fino a quando le viti non si trovano all'interno della porzione stretta dei fori a chiave e il prodotto non è fissato alla superficie.

Nota: appendere il prodotto in un luogo robusto utilizzando viti grandi che sosterranno il prodotto. Fare attenzione a non appendere il prodotto in modo tale da impedire il normale funzionamento della ventola o danneggiare il cavo. Mantenere il cavo elettrico instradato in modo sicuro per evitare di inciampare o tirare. Evitare di posizionare il prodotto in un luogo in cui possa essere facilmente urtato.

PULIZIA

RIMOZIONE DELLA GRIGLIA

Si consiglia l'uso di un cacciavite.

Per ridurre il rischio di scosse elettriche e lesioni alle persone, scollegare il circolatore prima di rimuovere la griglia.

1. Rimuovere le 6 viti situate sulla parte anteriore della griglia.
2. Spolverare o lavare la griglia anteriore (Front Grille) con un sapone per piatti delicato. Non mettere la griglia in lavastoviglie. Il calore eccessivo può deformare la plastica.
3. Per riattaccare: allineare i 6 fori delle viti e sostituire tutte le viti.


Utilizzare l'accessorio a spazzola dell'aspirapolvere domestico per aspirare la polvere accumulata dalla griglia anteriore (Front Grille) e dalle prese d'aria (Air Inlets).
Nota: il motore è lubrificato in modo permanente e non richiede oliatura.

RIMOZIONE DELLA PALA

Si consiglia l'uso di una pinza.

Per ridurre il rischio di scosse elettriche e lesioni alle persone, scollegare il circolatore prima di rimuovere la pala.

1. Innanzitutto, rimuovere il dado dall'albero ruotando il dado in senso orario per allentarlo. Rimuovere la rondella. Estrarre la pala direttamente dall'albero.
2. Pulire la pala (Blade) con un panno umido. Se il circolatore viene utilizzato in un ambiente grasso, come una cucina, potrebbe essere necessario un sapone delicato o un comune detergente per la casa. Non utilizzare solventi. Non mettere la pala in lavastoviglie. Il calore eccessivo può deformare la plastica.
3. Per riattaccare: assicurarsi che il lato piatto dell'albero sia allineato direttamente con il lato piatto corrispondente sulla presa della pala. Spingere la pala fino in fondo sull'albero fino a quando non tocca il fondo. Non utilizzare un martello in quanto ciò potrebbe causare danni ai cuscinetti. Reinstallare la rondella e il dado.


RISOLUZIONE DEI PROBLEMI

Ci aspettiamo che questo prodotto sia perfetto.
In caso contrario, lo sistemeremo.
vornado.com
800-234-0604
