Vornado EXO5 - Heavy Duty Small Air Circulator -käyttöohje

TÄRKEITÄ TURVALLISUUSOHJEITA

KÄYTTÖTARKOITUS

Tämä tuote on tarkoitettu ilman kierrättämiseen sisätiloissa vain Yhdysvalloissa ja Kanadassa. Tätä tuotetta ei ole tarkoitettu kaupalliseen tai teolliseen käyttöön. Valmistaja ei ota vastuuta vahingoista tai vammoista, jotka johtuvat luvattomasta käytöstä tai tuotteen muokkaamisesta. Näiden ohjeiden noudattamatta jättäminen mitätöi tuotteen takuun.

Lasten ja vajaakuntoisten henkilöiden aiheuttamat riskit
Valvontaa vaaditaan tämän tuotteen asennuksen, käytön, puhdistuksen ja huollon aikana, jos käyttäjät ovat 12-vuotiaita tai nuorempia lapsia tai henkilöitä, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella, sen osilla ja pakkausmateriaalilla.

ASENNUSVAROITUS

Tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi noudata seuraavia ohjeita:

• Sijoita tämä tuote kauemmas verhoista, pöytäliinoista ja muista kankaista, koska ne voivat tarttua tuotteeseen, vahingoittaa moottoria ja/tai aiheuttaa tulipalon.
• Mitään tämän tuotteen osaa (laitetta, virtajohtoa, pistoketta, pakkausta jne.) ei saa sijoittaa lähelle uuneja, takkoja, liesiä tai muita korkean lämpötilan lämmönlähteitä. Älä käytä tätä tuotetta ikkunassa, epätasaisella tai epävakaalla pinnalla tai veden lähellä.
• Laite, virtalähde, virtajohto ja pistoke eivät saa joutua kosketuksiin veden kanssa. Älä käytä tätä tuotetta märillä pinnoilla. Älä käytä tätä tuotetta kylpyammeessa tai suihkussa tai sijoita tuotetta paikkaan, jossa se voi pudota kylpyammeeseen, pesutupaan, uima-altaaseen tai muuhun vesisäiliöön. Älä käytä tätä tuotetta ulkona tai altista sitä sääolosuhteille.
• Älä vedä johtoa maton alle. Älä peitä johtoa heittomatoilla, juoksijoilla tai vastaavilla peitteillä. Älä reititä johtoa huonekalujen tai laitteiden alle. Järjestä johto pois liikennealueelta ja paikkaan, jossa siihen ei kompastuta. Johdon ei pitäisi roikkua tiskipöydän reunan yli tai olla paikassa, jossa se voi puristua tai sulkeutua ovissa. Sijoita laite lähelle helposti saavutettavaa pistorasiaa, jotta tuote voidaan irrottaa nopeasti hätätilanteessa.

TURVALLISEN KÄYTÖN VAROITUS

Tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi noudata seuraavia ohjeita:

•
  Piirin ylikuormituksen, tulipalon ja sähköiskun todennäköisyyden vähentämiseksi älä käytä kiinteän tilan nopeuslaitteen, kuten himmentimen ohjauskytkimen, kanssa.
• Älä käytä tuuletinta, jossa on vaurioitunut johto tai pistoke. Hävitä tuuletin tai palauta se valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.
• Älä käytä laitetta, jos se on pudonnut tai vaurioitunut. Älä käytä tätä tuotetta, jos siinä on vaurioitunut virtajohto tai pistoke. Sähköiskun välttämiseksi älä yritä korjata tai vaihtaa osia. Vain alkuperäisiä varaosia saa käyttää. Jos virtajohto on vaurioitunut, valmistajan, sen huoltoedustajan tai vastaavan pätevän henkilön on vaihdettava se vaaran välttämiseksi. Ota yhteyttä Vornadon kuluttajapalveluun numeroon 1-800-234-0604 (puhelin) tai consumerservice@vornado.com (sähköposti) saadaksesi lisätietoja vaihdosta ja korjauksesta.
• Ennen kuin kytket virtajohdon pistorasiaan, varmista, että kaikki arvokilven sähkötiedot, mukaan lukien jännite, ovat yhteensopivia pistorasian virtalähteen kanssa.
• Älä istu tai seiso tuotteen päällä.
• Älä koskaan käytä johtoa kahvana tai muuten nyi, rasita tai venytä virtajohtoa.
• Kun tuote on kytketty pistorasiaan, älä työnnä tai anna vieraiden esineiden päästä sisään- tai ulostuloaukkoihin, koska se voi aiheuttaa sähköiskun tai tulipalon vaaran tai vahingoittaa tuotetta.
• Löysä sovitus pistorasian (pistorasian) ja pistokkeen välillä voi aiheuttaa ylikuumenemista ja pistokkeen vääristymistä. Lopeta tuotteen käyttö tässä pistorasiassa. Ota yhteyttä pätevään sähköasentajaan löysien tai kuluneiden pistorasioiden vaihtamiseksi.
• Tämän tuotteen virtajohto on varustettu kolmihaaraisella maadoitetulla pistokkeella, joka on työnnettävä maadoitettuun pistorasiaan.
• Ennen siirtämistä, uudelleensijoittamista, huoltoa, puhdistusta ja kun tuotetta ei käytetä, käytä tuotteen säätimiä virran katkaisemiseksi ja irrota sitten pistoke. Irrota pistoke pistorasiasta tarttumalla vain pistokkeeseen ja vetämällä siitä. Katkaise myös virta ja irrota pistoke, jos tuote jätetään ilman valvontaa pitkäksi aikaa tai sähkömyrskyjen aikana.

HUOLTOVAROITUS

Tulipalon, sähköiskun ja henkilövahinkojen riskin vähentämiseksi noudata seuraavia ohjeita:

• Puhdista tuote säännöllisesti vain tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Ennen puhdistusta katkaise virta tuotteesta ja irrota pistoke. Älä käytä puhdistukseen bensiiniä, tinneriä, liuottimia, ammoniakkeja tai muita kemikaaleja. Katso annetut PUHDISTUS-ohjeet.
• Älä avaa laitteen koteloa, kun tuote on kytketty pistorasiaan. Sähköiskun välttämiseksi kaikki huollot ja/tai korjaukset on tehtävä Vornadon valtuuttamassa huoltokeskuksessa.
• Tässä tuotteessa on ylikuormitussuoja (sulake). Palanut sulake osoittaa ylikuormituksen tai oikosulun. Jos sulake palaa, irrota tuote pistorasiasta. Vaihda sulake käyttäjän huolto-ohjeiden mukaisesti (noudata tuotteen merkintöjä oikean sulakekoon osalta) ja tarkista tuote. Jos vaihtosulake palaa, voi olla oikosulku, ja tuote on hävitettävä tai palautettava valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.

Käyttäjän huolto-ohjeet

1. Katkaise laitteesta virta tuotteen säätimillä.
2. Tartu pistokkeeseen (ei johtoon) ja irrota se pistorasiasta.
3. Tulipalon vaara. Vaihda sulake vain 5 ampeerin, 125 voltin sulakkeeseen, jonka Vornadon kuluttajapalvelu on hyväksynyt. Jos tarvitset valtuutetun vaihtosulakkeen, ota yhteyttä Vornadon kuluttajapalveluun.
4. Kun vaihto on vastaanotettu, käytä pientä litteäpäistä ruuvimeisseliä sulakekannen liu'uttamiseksi auki (sijaitsee pistokkeessa) (katso seuraava sivu, kuva A).

5. Irrota sulake nostamalla varovasti ruuvimeisselillä sulakkeen kumpaakin päätä (katso seuraava sivu, kuva B).

6. Asenna vaihtosulake työntämällä varovasti ruuvimeisselillä sulakkeen kumpaakin metallipäätä pistorasiaan yksi kerrallaan. Älä paina sulakkeen keskiosaa – se on hauras ja voi rikkoutua (katso seuraava sivu, kuva C).

7. Liu'uta sulakekansi kiinni ruuvimeisselillä. Kun kansi on kiinni, sen pitäisi sopia kokonaan pistokkeeseen. Minkään kannen osan ei pitäisi työntyä ulos (katso seuraava sivu, kuva D).

8. Kytke laite pistorasiaan ja kytke virta päälle.
9. Jos vaihtosulake palaa, voi olla oikosulku, ja tuote on hävitettävä tai palautettava valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.

Tulipalon vaara. Älä vaihda pistoketta. Sisältää turvalaitteen (sulake, AFCI, LCDI), jota ei saa poistaa. Hävitä tuote, jos pistoke on vaurioitunut.

OMINAISUUDET

SÄÄTIMET

VIRTA PÄÄLLE/POIS
Valitse korkea (III), keskitaso (II), matala (I) tuulettimen nopeus tai virta pois (O)

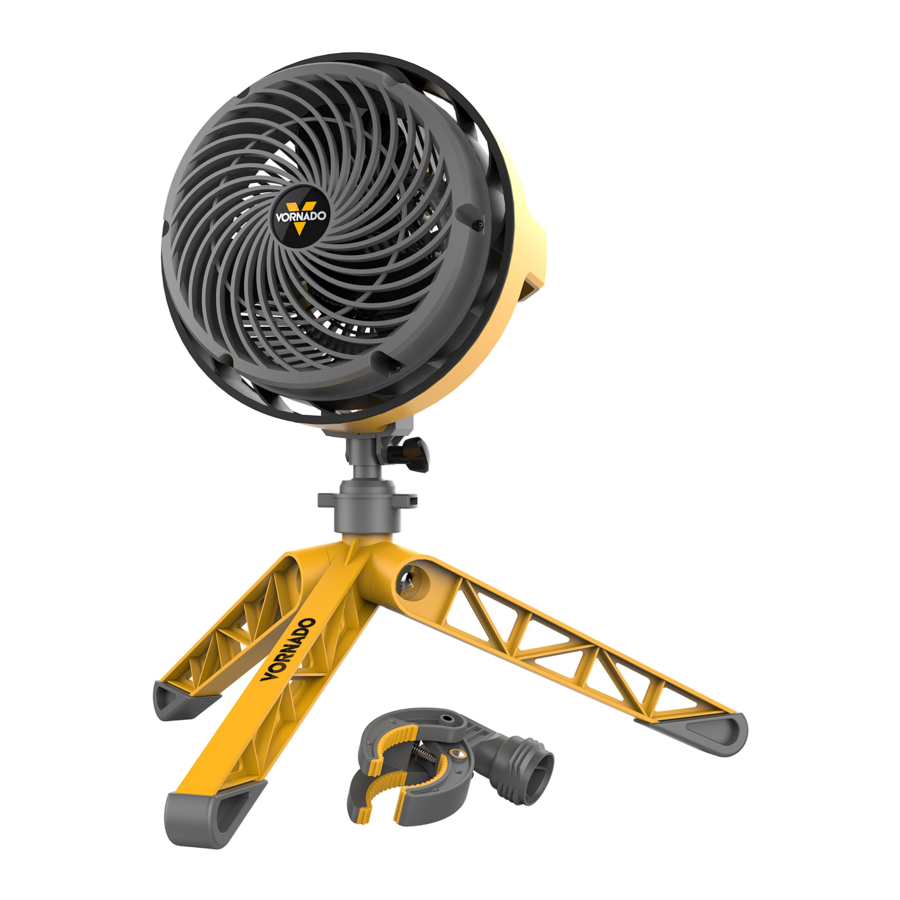

KOKOONPANO

EXO5:tä voidaan käyttää kolmella eri tavalla.

1. Liitä lukitusliitos (B) EXO5-tuulettimen päähän (A) mihin tahansa tasaiseen kohtaan rullakehikkoa (C) pitkin. Varmista ennen jatkamista, että nuppi on kunnolla kiristetty ja lukitusliitos (B) on täysin kiinnitetty tuulettimen päähän (A). Älä purista virtajohtoa lukitusliitoksen (B) ja tuulettimen pään (A) väliin.
2. Liitä tuulettimen pään/lukitusliitoksen kokoonpano joko puristimeen (E) tai kolmijalkaan (F) yksinkertaisesti asettamalla se lukitusliitoksen (D) alapuolelle ja kiertämällä, kunnes se on kiinnitetty.
3. Irrota puristin (E) tai kolmijalka (F) yksinkertaisesti kiertämällä, kunnes se on löysällä.

KÄYTTÖ

EXO5:tä voidaan käyttää kolmella eri tavalla.

KOLMIJALAN KIINNITYS

1. Aseta tuotteen kokoamisen jälkeen laite tasaiselle ja tasaiselle alustalle alla olevan kuvan mukaisesti.
2. Säädä pään kallistuskulmaa yksinkertaisesti löysäämällä tuulettimen pään (A) ja kolmijalan (B) välistä liitosta kiertämällä, säädä haluttuun kulmaan ja kiristä sitten kiertämällä uudelleen.

   Huomautus: Tuotetta tulee käyttää kolmijalan (B) ollessa täysin ulosvedetyssä asennossa ja täysin kiinnitettynä tuulettimen päähän (A).

PURISTIMEN KIINNITYS

1. Kierrä tuotteen kokoamisen jälkeen puristimen nuppia (C) avataksesi puristimen (D).
2. Aseta puristin (D) kiinteän pinnan päälle, jonka paksuus on enintään 2".
3. Kiristä kiertämällä puristimen nuppia (C). Varmista, että puristin (D) on täysin kiinni kiinteässä pinnassa ennen vapauttamista.
   Huomautus: ÄLÄ kiinnitä liukkaille tai öljyisille pinnoille, koska se voi aiheuttaa tuotteen irtoamisen. Varmista, että kiinteä pinta kestää tuotteen painon.

Huomautus: Molemmissa kiinnitysvaihtoehdoissa pidä sähköjohto turvallisesti reititettynä, jotta siihen ei kompastuta tai vedetä. Vältä tuotteen sijoittamista paikkaan, jossa siihen voidaan helposti törmätä.

SEINÄKIINNITYS

1. Etsi avaimenreiät (A) tuotteen takaosasta.

2. Etsi ja merkitse kaksi ympyrää seinään, johon tuote asennetaan. Ympyröiden on oltava 5" etäisyydellä keskeltä keskelle.

HUOMAUTUS: On suositeltavaa asentaa EXO5 kiinteälle pinnalle tai seinätolppaan. ÄLÄ ripusta tuotetta kattoon. Käytä kipsilevyankkureita, jos tolppaa ei ole saatavilla.

3. Poraa 2 #10 -pannukantaruuvia seinään (ruuvit eivät sisälly toimitukseen). Ruuvien tulee olla painoluokiteltuja 10 lb pystysuuntaiselle kuormalle kukin.
4. Jätä noin ¼" kummastakin ruuvista näkyviin.
5. Aseta avaimenreikien leveät osat 2 ruuvin päiden päälle.
6. Liu'uta tuotetta alas, kunnes ruuvit ovat avaimenreikien kapeassa osassa ja tuote on kiinnitetty pintaan.

Huomautus: Ripusta tuote tukevaan paikkaan suurilla ruuveilla, jotka tukevat tuotetta. Varo ripustamasta tuotetta siten, että se estää tuulettimen normaalin toiminnan tai vahingoittaa johtoa. Pidä sähköjohto turvallisesti reititettynä, jotta siihen ei kompastuta tai vedetä. Vältä tuotteen sijoittamista paikkaan, jossa siihen voidaan helposti törmätä.

PUHDISTUS

SÄLEIKÖN IRROTUS

Ruuvimeisseli suositellaan.

Sähköiskun ja henkilövahinkojen riskin vähentämiseksi irrota ilmakierrättimen pistoke ennen säleikön irrottamista.

1. Irrota 6 ruuvia, jotka sijaitsevat säleikön etuosassa.
2. Pyyhi tai pese etusäleikkö miedolla astianpesuaineella. Älä laita säleikköä astianpesukoneeseen. Liiallinen lämpö voi vääristää muovia.
3. Kiinnitä uudelleen - kohdista 6 ruuvinreikää ja aseta kaikki ruuvit takaisin paikalleen.


Käytä kotitalousimurisi harjaliitettä poistaaksesi kaikki kertyneet pölyt etusäleiköstä ja ilmanottoaukoista.
Huomautus: Moottori on pysyvästi voideltu eikä vaadi öljyämistä.

SIIVEN IRROTUS

Pihdit suositellaan.

Sähköiskun ja henkilövahinkojen riskin vähentämiseksi irrota ilmakierrättimen pistoke ennen siiven irrottamista.

1. Irrota ensin mutteri akselista kiertämällä mutteria myötäpäivään löysäämisen helpottamiseksi. Irrota aluslevy. Vedä siipi suoraan ulos akselista.
2. Pyyhi siipi kostealla liinalla. Jos ilmakierrätintäsi käytetään rasvaisessa ympäristössä, kuten keittiössä, voi olla tarpeen käyttää mietoa saippuaa tai yleistä kotitalouspuhdistusainetta. Älä käytä liuottimia. Älä laita siipeä astianpesukoneeseen. Liiallinen lämpö voi vääristää muovia.
3. Kiinnitä uudelleen - varmista, että akselin litteä puoli on suoraan linjassa siiven pistorasian vastaavan litteän puolen kanssa. Työnnä siipi kokonaan akselille, kunnes se pohjaa. Älä käytä vasaraa, koska se voi vahingoittaa laakeria. Asenna aluslevy ja mutteri takaisin paikalleen.


VIANETSINTÄ

Odotamme tämän tuotteen olevan täydellinen.
Jos se ei ole, me korjaamme sen.
vornado.com
800-234-0604
help@vornado.com
