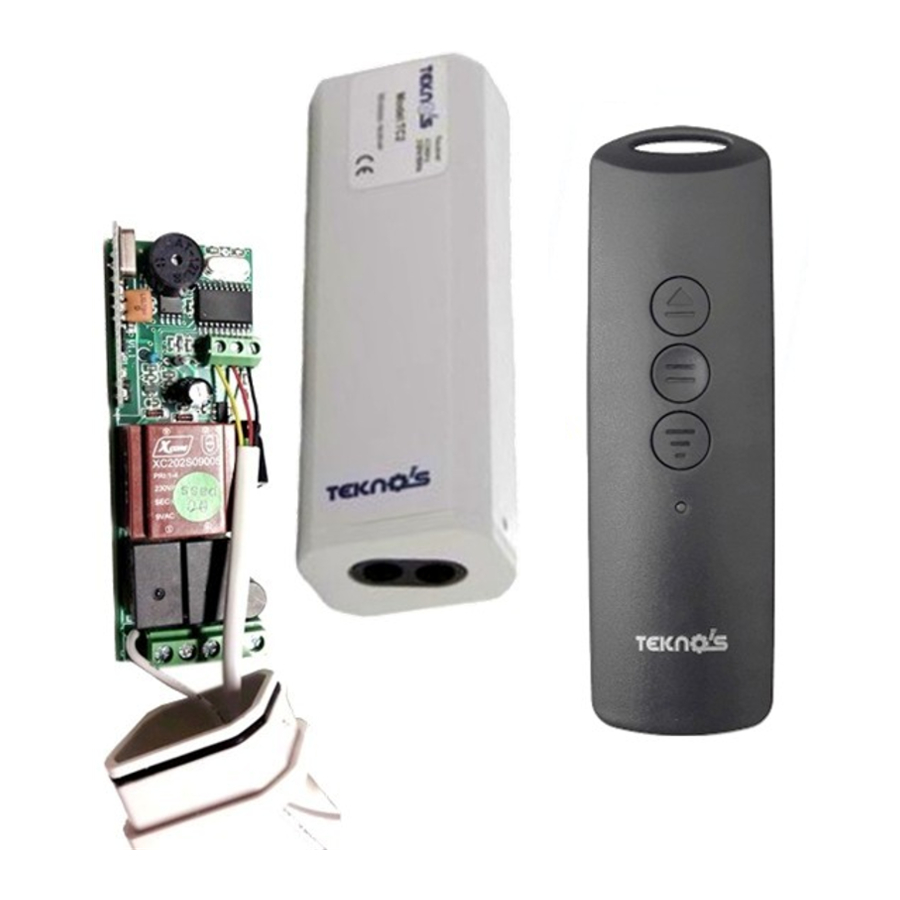

Teknos TC1, TC2 - Ръководство за приемници

Моля, обърнете внимание, че неправилната инсталация може да причини сериозни щети на хора или имущество. Задължително е да прочетете и да се позовавате внимателно на ръководството с инструкции.

ПРЕПОРЪКИ КЪМ ИНСТАЛАТОРА

Инсталацията трябва да бъде извършена от квалифициран персонал в съответствие с действащите стандарти за безопасност, производителят отхвърля всякаква отговорност в случай на неправилна инсталация или злоупотреба с продукта.

Гаранцията не покрива удари или падания, които могат да повредят мотора и да го направят опасен, ако е инсталиран.

Превключвателят за управление трябва да бъде поставен на видно място от уреда на височина 1,5 м.

Моторът има степен на защита IP44, поради което трябва да бъде защитен от контакт с вода и дъжд, винаги осигурявайте гъша шия на захранващия кабел

В случай на мотор, инсталиран на тенти, оставете пространство от поне 40 см между напълно отворено положение и обект.

Не използвайте мотора, когато в обхвата на автоматизацията има хора или предмети, които биха могли да попречат на движението му.

Ако автоматизацията се използва повече от 4 минути, двигателят спира и ще възобнови работа само когато температурата е спаднала и двигателят се е охладил. (За да не прегрее двигателят, не насърчавайте злоупотреби или движения, които са твърде чести).

Моторът трябва да бъде инсталиран на височина 2,5 метра, ако това не е възможно, автоматизацията трябва да бъде специално защитена.

Осигурете инсталирането на превключвател за захранване на мотора.

Гаранцията не покрива никакви манипулации или неправилна употреба на автоматизацията.

ПРЕПОРЪКИ КЪМ КЛИЕНТА

Никога не позволявайте на деца да играят с дистанционни управления или фиксирани устройства.

Съхранявайте дистанционните управления далеч от вода и недостъпни за деца или домашни любимци.

Не стойте в работния обхват до пълното отваряне или затваряне.

Не работете с мотора, когато работите в близост (например, когато миете прозорци или извършвате работа по поддръжка в работния обхват, е необходимо да изключите захранването).

Периодично проверявайте инсталацията и в случай, че показва признаци на износване, се обадете на квалифициран персонал.

Когато сменяте захранващия кабел, се свържете с квалифициран техник.

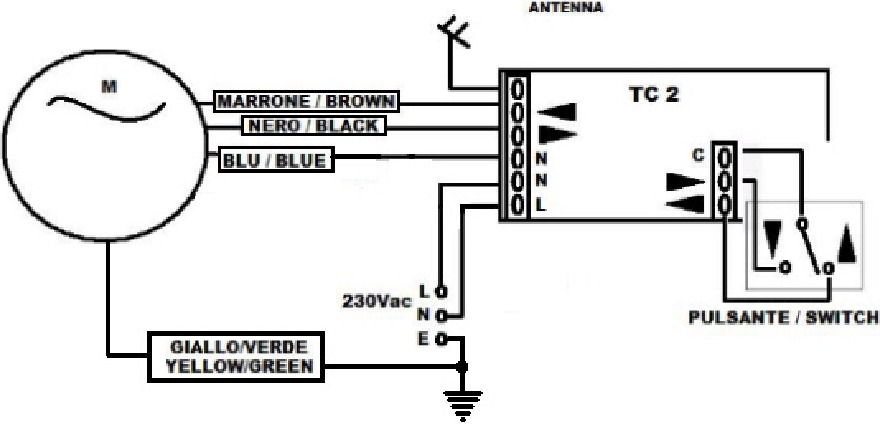

Схема на свързване ЗА ПРИЕМНИК TC2

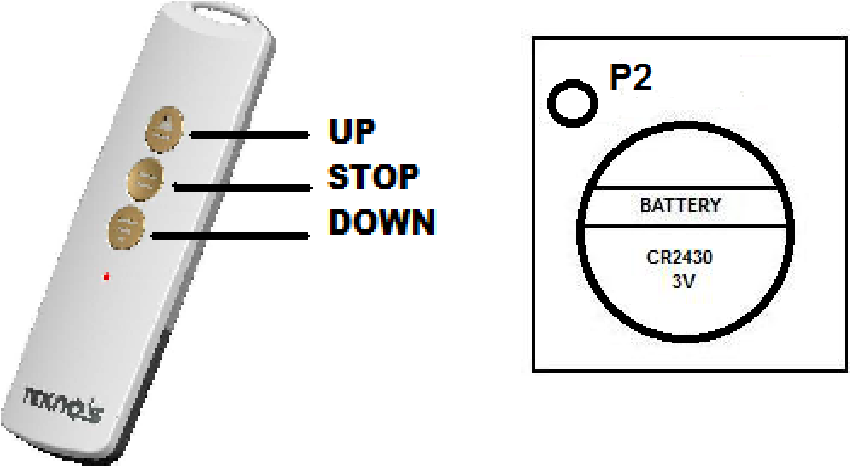

Програмиране за приемници TC1 TC2

Подайте захранване - Моторът се движи 2 пъти надолу и нагоре, изберете канал (не нулев)

натиснете P - натиснете P - натиснете Down (надолу) - Моторът се движи 2 пъти надолу и нагоре

Ако моторът се движи в обратна посока, сменете кафявия и черния проводник на централния, или повторете програмата, като натиснете UP (нагоре) вместо надолу.

ДОБАВЯНЕ НА TX (всеки приемник може да приеме 7 TX)

изберете канал (не нулев)

натиснете P на TX Master - Моторът се движи 2 пъти надолу и нагоре

натиснете P на TX Master

натиснете P на TX New - Моторът се движи 2 пъти надолу и нагоре

ДОБАВЯНЕ НА СЕНЗОР (всеки приемник може да приеме 1 СЕНЗОР)

изберете канал (не нулев)

натиснете P на TX Master - Моторът се движи 2 пъти надолу и нагоре

натиснете P на TX Master

натиснете P на СЕНЗОРА - Моторът се движи 2 пъти надолу и нагоре

ТЕСТ НА СЕНЗОРА натиснете бутона UP (нагоре) на сензора – тентата трябва да се затвори

ВРЕМЕ НА РАБОТА

Всяка команда UP (нагоре) или DOWN (надолу) ще спре автоматично след 180 секунди.

ВЕТРОВИТА АЛАРМА

След ветровита аларма тентата ще се затвори автоматично и ще бъде невъзможно да се правят други команди в продължение на 10 минути.

СЛЪНЧЕВ СЕНЗОР

Когато светлината бъде над чувствителността, която сме избрали, след 5 минути приемникът ще отвори тентата.

Когато светлината бъде под чувствителността, която сме избрали, след 15 минути приемникът ще затвори тентата.

SUN OFF (Слънце изключено) изберете канал (не нулев) - Натиснете заедно UP (нагоре) и DOWN (надолу) на TX. Моторите се движат 2 пъти

SUN ON (Слънце включено) изберете канал (не нулев) - Натиснете заедно UP (нагоре) и DOWN (надолу) на TX. Моторите се движат 6 пъти

ПРОГРАМИРАНЕ НА СЕНЗОР БЕЗ TX (моторът се движи само с превключвател)

Подайте захранване - натиснете P на СЕНЗОРА, натиснете P на СЕНЗОРА

натиснете UP (нагоре) на СЕНЗОРА - Моторът се движи 2 пъти надолу и нагоре

ТЕСТ НА СЕНЗОРА натиснете бутона UP (нагоре) на сензора – тентата трябва да се затвори

НЕИЗПРАВНОСТ НА СЕНЗОРА

В случай на повреда в комуникацията между сензора и приемника, тентата ще започне да работи в режим на повреда на сензора, за дадена команда тентата ще се движи за 5 секунди и след това ще спре движението до следващата команда.

ИЗЧИСТВАНЕ НА ПАМЕТТА

Изчистването на паметта е автоматично, когато повторите процедурата за програмиране на TX master.

Гаранция

Tekno'S s.r.l. предоставя тръбни мотори за 60 месеца от датата на производство и електронни компоненти за 24 месеца.

Юрисдикция: тъй като договорите се финализират чрез потвърждението на поръчката в провинция Торино, в случай на съдебен спор ще се прилага италианското законодателство и юрисдикцията на съда в Торино, Италия.

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

TEKNO'S декларира, че продуктите TC1 TC2 са в съответствие със съществените насоки за безопасност:
73/23/EEC Директива за ниско напрежение (LVD) / Директива за ниско напрежение (LVD). Директива 89/336/EEC Електромагнитна съвместимост (EMC) / Електромагнитна съвместимост (EMC). Директива за машините 98/37/EEC.

Това ръководство с инструкции винаги трябва да бъде оставено в подкрепа на автоматизацията в съответствие и прилагане на разпоредбите, направени в допълнително ue.

www.teknosautomazioni.it
