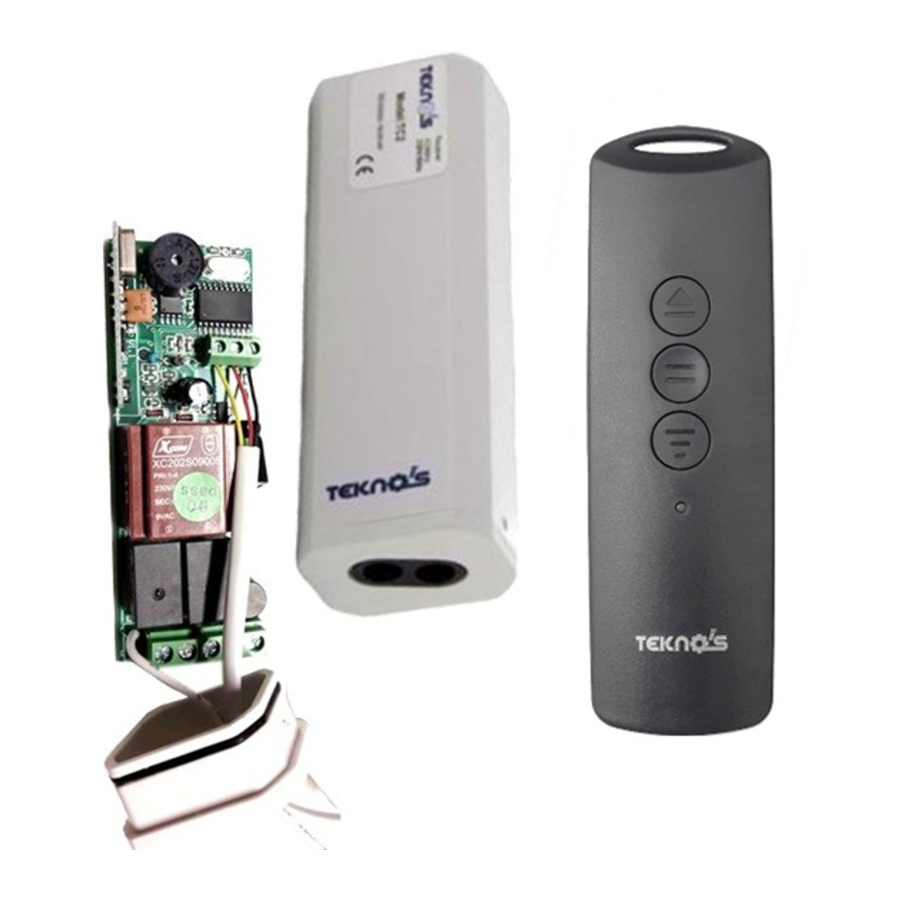

Teknos TC1, TC2 - Manual de utilizare pentru receptoare

Vă rugăm să rețineți că instalarea necorespunzătoare poate cauza daune grave persoanelor sau proprietății. Prin urmare, este obligatoriu să citiți cu atenție manualul de instrucțiuni și să faceți referire la acesta.

RECOMANDĂRI PENTRU INSTALATOR

Instalarea trebuie efectuată de personal calificat, conform standardelor de siguranță în vigoare. Producătorul își declină orice responsabilitate în cazul instalării incorecte sau utilizării necorespunzătoare a produsului.

Garanția nu acoperă loviturile sau căderile care pot deteriora motorul și îl pot face periculos dacă este instalat.

Comutatorul de control trebuie să fie așezat la vedere față de aparat, la o înălțime de 1,5 m sau mai mare.

Motorul are grad de protecție IP44, prin urmare trebuie protejat de contactul cu apa și ploaia, asigurați întotdeauna gâtul de gâscă pe cablul de alimentare

În cazul motoarelor instalate pe copertine, lăsați un spațiu de cel puțin 40 cm între poziția complet deschisă și un obiect.

Nu utilizați motorul când în raza de acțiune a automatizării se află persoane sau obiecte care ar putea împiedica mișcarea acestuia.

Dacă automatizarea este utilizată mai mult de 4 minute, motorul se oprește și va relua funcționarea numai când temperatura a scăzut și motorul s-a răcit. (Pentru a nu supraîncălzi motorul, descurajați utilizarea abuzivă sau mișcările prea frecvente).

Motorul trebuie instalat la o înălțime de 2,5 metri, dacă nu este posibil, automatizarea trebuie protejată în mod special.

Asigurați instalarea unui întrerupător pentru alimentarea motorului.

Garanția nu acoperă nicio modificare sau utilizare necorespunzătoare a automatizării.

RECOMANDĂRI PENTRU CLIENT

Nu permiteți niciodată copiilor să se joace cu telecomenzile sau dispozitivele fixe.

Păstrați telecomenzile departe de apă și nu le lăsați la îndemâna copiilor sau a animalelor de companie.

Nu stați în raza de acțiune în timpul funcționării, până la deschiderea sau închiderea completă.

Nu acționați motorul când se lucrează în apropiere (de exemplu, când spălați geamurile sau efectuați lucrări de întreținere în raza de acțiune, este necesară oprirea alimentării).

Verificați periodic instalația și, în cazul în care prezintă semne de uzură, apelați personal calificat.

Când înlocuiți cablul de alimentare, contactați un tehnician calificat.

Diagrama de conexiuni PENTRU RECEPTORUL TC2

Programare pentru receptoarele TC1 TC2

Aplicați alimentare - Motorul se mișcă de 2 ori în jos și în sus, selectați un canal (diferit de zero)

apăsați P - apăsați P - apăsați Down (jos) - Motorul se mișcă de 2 ori în jos și în sus

Dacă motorul se mișcă invers, inversați firele maro și negru de pe centrală sau repetați programul apăsând UP (sus) în loc de down (jos).

ADĂUGARE TX (fiecare receptor poate accepta 7 TX)

selectați un canal (diferit de zero)

apăsați P de pe TX Master - Motorul se mișcă de 2 ori în jos și în sus

apăsați P de pe TX Master

apăsați P de pe TX New - Motorul se mișcă de 2 ori în jos și în sus

ADĂUGARE SENZOR (fiecare receptor poate accepta 1 SENZOR)

selectați un canal (diferit de zero)

apăsați P de pe TX Master - Motorul se mișcă de 2 ori în jos și în sus

apăsați P de pe TX Master

apăsați P de pe SENZOR - Motorul se mișcă de 2 ori în jos și în sus

TEST SENZOR apăsați butonul UP (sus) al senzorului – copertina trebuie să se închidă

TIMPI DE FUNCȚIONARE

Fiecare comandă UP (sus) sau DOWN (jos) se va opri automat după 180 de secunde.

ALARMĂ DE VÂNT

După o alarmă de vânt, copertina se va închide automat și va fi imposibil să se mai dea alte comenzi timp de 10 minute.

SENZOR DE SOARE

Când lumina va depăși sensibilitatea pe care o alegem, după 5 minute receptorul va deschide copertina.

Când lumina va fi sub sensibilitatea pe care o alegem, după 15 minute receptorul va închide copertina.

SUN OFF selectați un canal (diferit de zero) - Apăsați împreună UP (sus) și DOWN (jos) de pe TX. Motoarele se mișcă de 2 ori

SUN ON selectați un canal (diferit de zero) - Apăsați împreună UP (sus) și DOWN (jos) de pe TX. Motoarele se mișcă de 6 ori

PROGRAMARE SENZOR FĂRĂ TX (motorul se mișcă doar cu comutatorul)

Aplicați alimentare - apăsați P de pe SENZOR, apăsați P de pe SENZOR

apăsați UP (sus) de pe SENZOR - Motorul se mișcă de 2 ori în jos și în sus

TEST SENZOR apăsați butonul UP (sus) al senzorului – copertina trebuie să se închidă

DEFECȚIUNE SENZOR

În cazul unei defecțiuni în comunicarea dintre senzor și receptor, copertina va începe să funcționeze în modul defecțiune senzor, pentru o comandă dată, copertina se va mișca timp de 5 secunde și apoi va opri mișcarea până la următoarea comandă.

ȘTERGEREA MEMORIEI

Ștergerea memoriei este automată atunci când repetați procedura de programare a TX master.

Garanție

Tekno'S s.r.l. oferă motoare tubulare pentru 60 de luni de la data fabricației și componente electronice pentru 24 de luni.

Jurisdicție: deoarece contractele sunt finalizate prin confirmarea comenzii în provincia Torino, în caz de litigiu se va aplica legislația italiană și jurisdicția Tribunalului din Torino, Italia.

DECLARAȚIE DE CONFORMITATE

TEKNO'S declară că produsele TC1 TC2 sunt în conformitate cu Ghidurile esențiale de securitate:
73/23/CEE Directiva privind tensiunea joasă (LVD) / Directiva privind tensiunea joasă (LVD). Directiva 89/336/CEE Compatibilitate electromagnetică (EMC) / Compatibilitate electromagnetică (EMC). Directiva privind mașinile 98/37/CEE.

Acest manual de instrucțiuni trebuie lăsat întotdeauna ca suport al automatizării, în conformitate cu și pentru aplicarea reglementărilor, realizat în extra UE.
