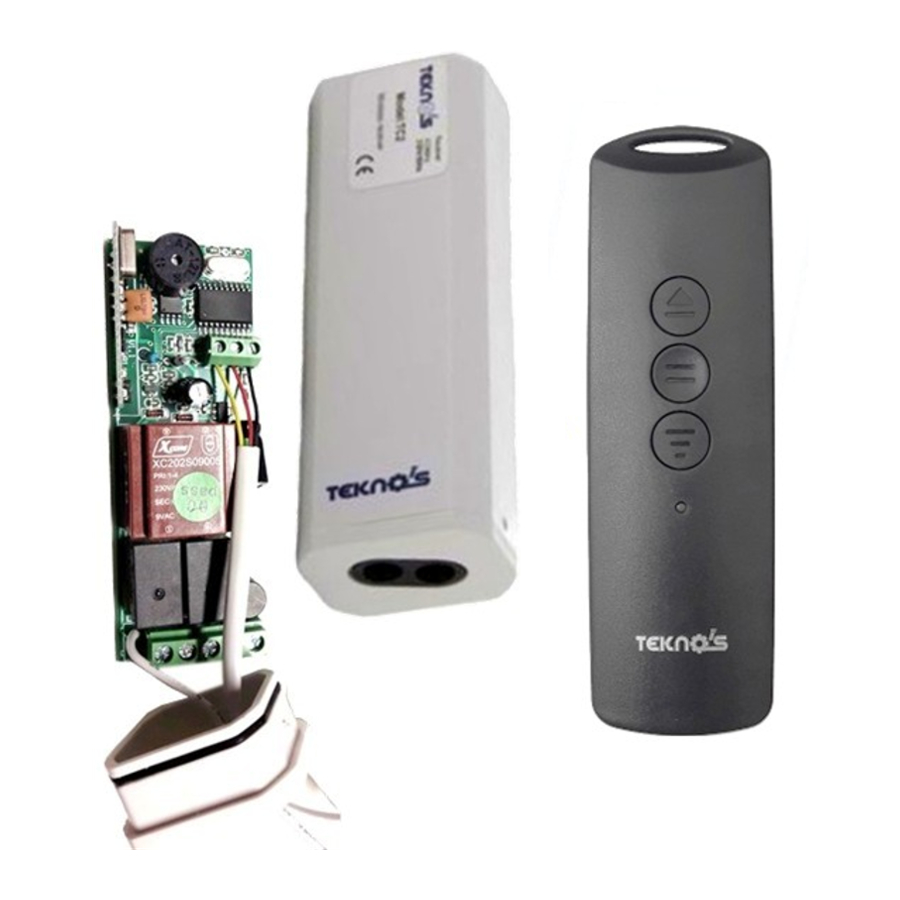

Teknos TC1, TC2 - Qabul qiluvchilar uchun qo'llanma

Iltimos, noto'g'ri o'rnatish jiddiy shikast etkazishi mumkinligini unutmang, shuning uchun ko'rsatmalarni diqqat bilan o'qib chiqing va ularga murojaat qiling.

O'RNATUVCHI UCHUN TAVSIYALAR

O'rnatishni malakali xodimlar tomonidan amaldagi xavfsizlik standartlariga muvofiq amalga oshirilishi kerak, ishlab chiqaruvchi mahsulotni noto'g'ri o'rnatish yoki noto'g'ri ishlatish holatlarida har qanday javobgarlikni rad etadi.

Kafolat motorga zarar etkazishi va o'rnatilganda xavfli bo'lishi mumkin bo'lgan zarbalar yoki tushishlarni qoplamaydi.

Boshqaruv tugmasi qurilma ko'rinishida 1,5 m balandlikda o'rnatilishi kerak.

Motor IP44 himoya darajasiga ega, shuning uchun suv va yomg'ir bilan aloqa qilishdan himoyalangan bo'lishi kerak, har doim elektr shnurida egri shakl hosil qiling

Tentlarga o'rnatilgan motor holatida, to'liq ochiq holat va ob'ekt o'rtasida kamida 40 sm joy qoldiring.

Avtomatlashtirish doirasida uning harakatiga to'sqinlik qilishi mumkin bo'lgan odamlar yoki ob'ektlar bo'lsa, motordan foydalanmang.

Agar avtomatlashtirish 4 daqiqadan ko'proq vaqt davomida ishlatilsa, motor to'xtaydi va faqat harorat pasayganda va motor soviganida ishlay boshlaydi. (Motorni haddan tashqari qizib ketmasligi uchun, noto'g'ri foydalanish yoki juda tez-tez harakatlarni oldini oling).

Motor 2,5 metr balandlikda o'rnatilishi kerak, agar iloji bo'lmasa, avtomatlashtirish maxsus himoyalangan bo'lishi kerak.

Motorni quvvatlantirish uchun kalit o'rnatishni ta'minlang.

Kafolat avtomatlashtirishning har qanday buzilishi yoki noto'g'ri ishlatilishini qoplamaydi.

MIJOZGA TAVSIYALAR

Hech qachon bolalarga masofadan boshqarish pultlari yoki sobit qurilmalar bilan o'ynashga ruxsat bermang.

Masofadan boshqarish pultlarini suvdan uzoqroq tuting va bolalar yoki uy hayvonlari qo'li yetmaydigan joyda saqlang.

To'liq ochilish yoki yopilishgacha bo'lgan ish diapazonida turmang.

Yaqin atrofda ishlayotganingizda motorni ishlatmang (masalan, derazalarni yuvayotganda yoki ish diapazonida texnik xizmat ko'rsatayotganda quvvatni o'chirish talab etiladi).

O'rnatishni vaqti-vaqti bilan tekshirib turing va agar u eskirish belgilarini ko'rsatsa, malakali xodimlarga murojaat qiling.

Elektr kabelini almashtirayotganda, malakali mutaxassisga murojaat qiling.

TC2 QABUL QILUVCHI UCHUN ULANISH SXEMASI

TC1 TC2 qabul qiluvchilari uchun dasturlash

Quvvatni ulang - Motor 2 marta pastga va yuqoriga harakat qiladi, kanalni tanlang (nol emas)

P ni bosing - P ni bosing - Pastga bosing - Motor 2 marta pastga va yuqoriga harakat qiladi

Agar motor teskari harakat qilsa, markazdagi jigarrang va qora simlarni almashtiring yoki pastga o'rniga yuqoriga bosib dasturni takrorlang.

TX qo'shish (har bir qabul qiluvchi 7 ta TX ni qabul qilishi mumkin)

kanalni tanlang (nol emas)

TX Master-ning P tugmasini bosing - Motor 2 marta pastga va yuqoriga harakat qiladi

TX Master-ning P tugmasini bosing

TX New-ning P tugmasini bosing - Motor 2 marta pastga va yuqoriga harakat qiladi

SENSOR qo'shish (har bir qabul qiluvchi 1 ta SENSORni qabul qilishi mumkin)

kanalni tanlang (nol emas)

TX Master-ning P tugmasini bosing - Motor 2 marta pastga va yuqoriga harakat qiladi

TX Master-ning P tugmasini bosing

SENSOR-ning P tugmasini bosing - Motor 2 marta pastga va yuqoriga harakat qiladi

SENSOR TEST sensorning YUQORI tugmasini bosing – tent yopilishi kerak

ISHLASH VAQTLARI

Har bir YUQORI yoki PASTGA buyruq 180 soniyadan keyin avtomatik ravishda to'xtaydi.

SHAMOL SIGNALIZATSIYASI

Shamol signalizatsiyasidan so'ng, tent avtomatik ravishda yopiladi va 10 daqiqa davomida boshqa buyruqlarni berishning iloji bo'lmaydi.

Quyosh SENSORI

Yorug'lik biz tanlagan sezuvchanlikdan oshib ketganda, 5 daqiqadan so'ng qabul qiluvchi tentni ochadi.

Yorug'lik biz tanlagan sezuvchanlikdan past bo'lganda, 15 daqiqadan so'ng qabul qiluvchi tentni yopadi.

Quyoshni o'chirish (SUN OFF) kanalni tanlang (nol emas) - TX-ning YUQORI va PASTGA tugmalarini birga bosing. Motorlar 2 marta harakat qiladi

Quyoshni yoqish (SUN ON) kanalni tanlang (nol emas) - TX-ning YUQORI va PASTGA tugmalarini birga bosing. Motorlar 6 marta harakat qiladi

TX-SIZ SENSORNI DASTURLASH (motor faqat kalit bilan harakat qiladi)

Quvvatni ulang - SENSOR-ning P tugmasini bosing, SENSOR-ning P tugmasini bosing

SENSOR-ning YUQORI tugmasini bosing - Motor 2 marta pastga va yuqoriga harakat qiladi

SENSOR TEST sensorning YUQORI tugmasini bosing – tent yopilishi kerak

SENSOR NOSOZLIGI

Sensor va qabul qiluvchi o'rtasida aloqa uzilib qolgan taqdirda, tent sensorning nosozlik rejimida ishlay boshlaydi, berilgan buyruq bo'yicha tent 5 soniya davomida harakatlanadi va keyingi buyruqgacha harakatni to'xtatadi.

XOTIRANI TOZALASH

TX master-ni dasturlash tartibini takrorlaganingizda xotirani tozalash avtomatik ravishda amalga oshiriladi.

Kafolat

Tekno'S s.r.l. quvurli motorlarga ishlab chiqarilgan kundan boshlab 60 oy va elektron komponentlarga 24 oy kafolat beradi.

Yurisdiktsiya: shartnomalar Turin viloyatida buyurtmani tasdiqlash orqali yakunlanganligi sababli, nizolar yuzaga kelgan taqdirda Italiya qonunlari va Italiyaning Turin sudi yurisdiktsiyasi qo'llaniladi

MUVOFIQLIK DEKLARATSIYASI

TEKNO'S TC1 TC2 mahsulotlari Xavfsizlikning asosiy yo'riqnomalariga muvofiq ekanligini e'lon qiladi:
73/23/EEC Past kuchlanish direktivasi (LVD) / Past kuchlanish direktivasi (LVD). 89/336/EEC Elektormagnit moslashuv (EMC) / Elektromagnit moslashuv (EMC) direktivasi. 98/37/EEC Mashinalar direktivasi.

Ushbu qo'llanma har doim qoidalarga muvofiq avtomatlashtirishni qo'llab-quvvatlash uchun qoldirilishi kerak, qo'shimcha ravishda ishlab chiqarilgan.
