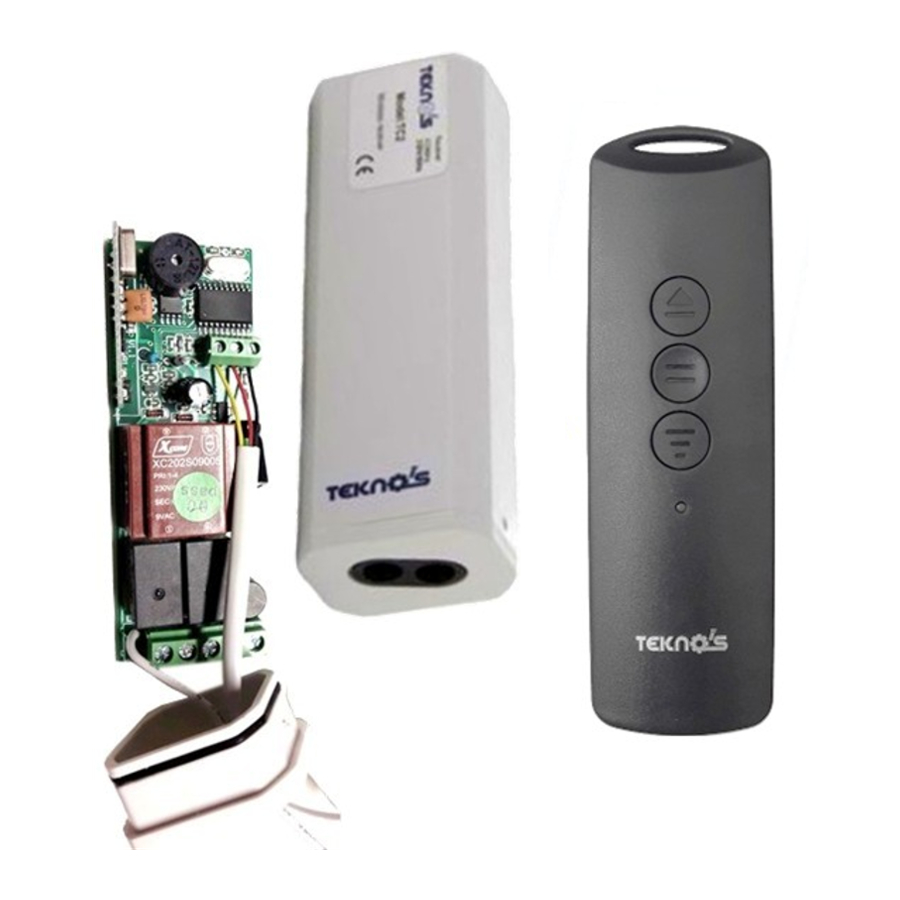

Teknos TC1, TC2 - Priručnik za prijemnike

Imajte na umu da nepravilna instalacija može uzrokovati ozbiljnu štetu osobama ili imovini. Stoga je obavezno pažljivo pročitati priručnik s uputama i pozvati se na njega.

PREPORUKE ZA INSTALATERA

Instalaciju mora izvesti kvalificirano osoblje u skladu s važećim sigurnosnim standardima, proizvođač se odriče svake odgovornosti u slučaju nepravilne instalacije ili zlouporabe proizvoda.

Jamstvo ne pokriva udarce ili padove koji mogu oštetiti motor i učiniti ga opasnim ako je instaliran.

Kontrolni prekidač mora biti postavljen u vidokrugu uređaja na visini od 1,5 m.

Motor ima stupanj zaštite IP44, stoga ga treba zaštititi od kontakta s vodom i kišom, uvijek osigurajte guščji vrat na kabelu za napajanje

U slučaju motora instaliranih na tendama, ostavite prostor od najmanje 40 cm između potpuno otvorenog položaja i objekta.

Nemojte koristiti motor kada se u dometu automatizacije nalaze ljudi ili predmeti koji bi mogli ometati njegovo kretanje.

Ako se automatizacija koristi dulje od 4 minute, motor se zaustavlja i nastavit će raditi tek kada temperatura padne i motor se ohladi. (Kako bi se izbjeglo pregrijavanje motora, obeshrabrite zlouporabu ili prečesta kretanja).

Motor se mora instalirati na visini od 2,5 metra, ako to nije moguće, automatizaciju treba posebno zaštititi.

Osigurajte ugradnju prekidača za napajanje motora.

Jamstvo ne pokriva nikakvo neovlašteno mijenjanje ili nepravilnu uporabu automatizacije.

PREPORUKE ZA KUPCA

Nikada ne dopustite djeci da se igraju s daljinskim upravljačima ili fiksnim uređajima.

Držite daljinske upravljače podalje od vode i izvan dohvata djece ili kućnih ljubimaca.

Nemojte stajati u radnom području dok se potpuno ne otvori ili zatvori.

Nemojte koristiti motor dok radite u blizini (na primjer, kada perete prozore ili obavljate radove održavanja u radnom području, potrebno je isključiti napajanje).

Povremeno provjeravajte instalaciju i u slučaju da pokazuje znakove istrošenosti, pozovite kvalificirano osoblje.

Prilikom zamjene kabela za napajanje, obratite se kvalificiranom tehničaru.

Shema spajanja ZA PRIJEMNIK TC2

Programiranje za prijemnike TC1 TC2

Uključite napajanje - Motor se pomiče 2 puta dolje i gore, odaberite kanal (ne nula)

pritisnite P - pritisnite P - pritisnite Down (dolje) - Motor se pomiče 2 puta dolje i gore

Ako se motor kreće suprotno, zamijenite smeđu i crnu žicu na središnjoj strani ili ponovite program pritiskom na UP (gore) umjesto na down (dolje).

DODAJ TX (svaki prijemnik može prihvatiti 7 TX)

odaberite kanal (ne nula)

pritisnite P od TX Master - Motor se pomiče 2 puta dolje i gore

pritisnite P od TX Master

pritisnite P od TX New - Motor se pomiče 2 puta dolje i gore

DODAJ SENZOR (svaki prijemnik može prihvatiti 1 SENZOR)

odaberite kanal (ne nula)

pritisnite P od TX Master - Motor se pomiče 2 puta dolje i gore

pritisnite P od TX Master

pritisnite P od SENSOR - Motor se pomiče 2 puta dolje i gore

SENSOR TEST (test senzora) pritisnite UP (gore) tipku senzora – tenda se mora zatvoriti

VRIJEME RADA

Svaka naredba UP (gore) ili DOWN (dolje) automatski će se zaustaviti nakon 180 sekundi.

ALARM ZA VJETAR

Nakon alarma za vjetar, tenda će se automatski zatvoriti i neće biti moguće davati druge naredbe 10 minuta.

SENZOR ZA SUNCE

Kada svjetlost bude iznad osjetljivosti koju odaberemo, nakon 5 minuta prijemnik će otvoriti tendu.

Kada svjetlost bude ispod osjetljivosti koju odaberemo, nakon 15 minuta prijemnik će zatvoriti tendu.

SUN OFF (sunce isključeno) odaberite kanal (ne nula) - Pritisnite zajedno UP (gore) i DOWN (dolje) na TX. Motori se pomiču 2 puta

SUN ON (sunce uključeno) odaberite kanal (ne nula) - Pritisnite zajedno UP (gore) i DOWN (dolje) na TX. Motori se pomiču 6 puta

PROGRAMIRANJE SENZORA BEZ TX (motor se pomiče samo s prekidačem)

Uključite napajanje - pritisnite P od SENSOR pritisnite P od SENSOR

pritisnite UP (gore) od SENSOR - Motor se pomiče 2 puta dolje i gore

SENSOR TEST (test senzora) pritisnite UP (gore) tipku senzora – tenda se mora zatvoriti

KVAR SENZORA

U slučaju prekida komunikacije između senzora i prijemnika, tenda će početi raditi u načinu rada kvara senzora, za zadanu naredbu tenda će se pomicati 5 sekundi, a zatim zaustaviti kretanje do sljedeće naredbe.

BRISANJE MEMORIJE

Brisanje memorije je automatsko kada ponovite postupak za programiranje TX master.

Jamstvo

Tekno'S s.r.l. osigurava cjevaste motore na 60 mjeseci od datuma proizvodnje i elektroničke komponente na 24 mjeseca.

Nadležnost: budući da se ugovori finaliziraju putem potvrde narudžbe u provinciji Torino, u slučaju spora primjenjivat će se talijanski zakon i nadležnost Suda u Torinu, Italija.

IZJAVA O SUKLADNOSTI

TEKNO'S izjavljuje da su proizvodi TC1 TC2 u skladu s bitnim sigurnosnim smjernicama:
73/23/EEC Direktiva o niskom naponu (LVD) / Direktiva o niskom naponu (LVD). Direktiva 89/336/EEC Elektromagnetska kompatibilnost (EMC) / Elektromagnetska kompatibilnost (EMC). Direktiva o strojevima 98/37/EEC.

Ovaj priručnik s uputama uvijek treba ostaviti kao potporu automatizaciji u skladu s propisima i njihovom provedbom, izrađen u dodatnom izdanju (extra ue).

www.teknosautomazioni.it
