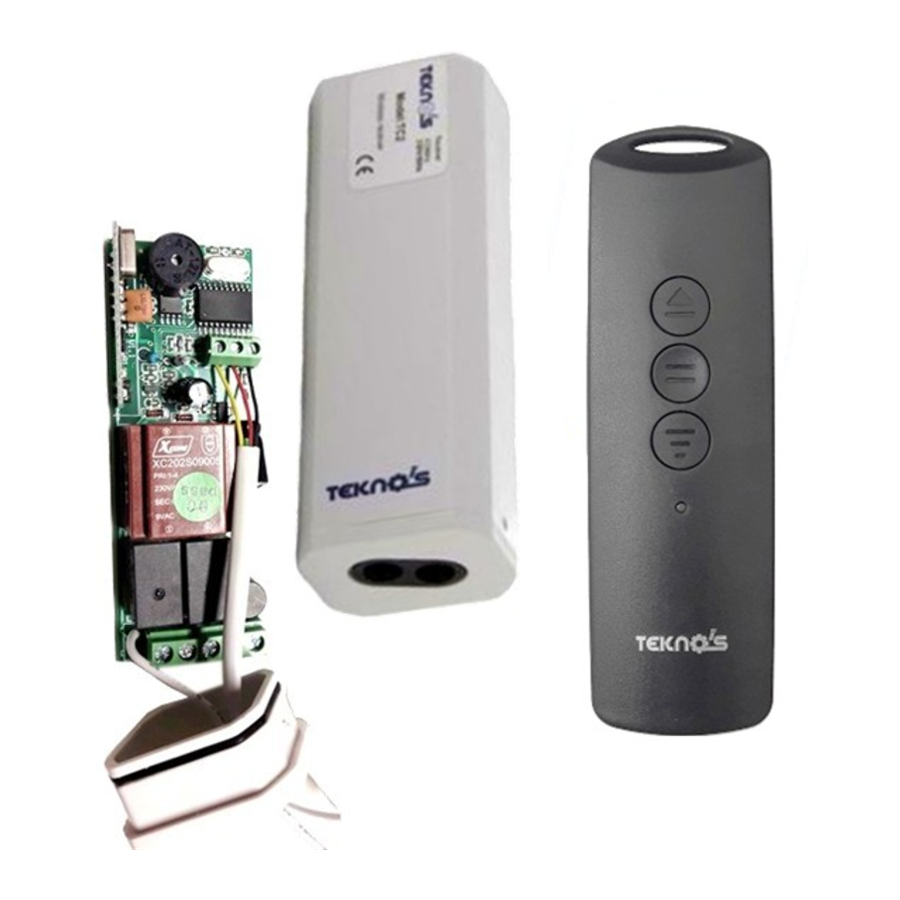

Teknos TC1, TC2 - Instrukcja obsługi odbiorników

Należy pamiętać, że nieprawidłowa instalacja może spowodować poważne obrażenia osób lub uszkodzenie mienia. Obowiązkowe jest uważne przeczytanie i odniesienie się do instrukcji obsługi.

ZALECENIA DLA INSTALATORA

Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z obowiązującymi normami bezpieczeństwa, producent zrzeka się wszelkiej odpowiedzialności w przypadku nieprawidłowej instalacji lub niewłaściwego użytkowania produktu.

Gwarancja nie obejmuje uderzeń lub upadków, które mogą uszkodzić silnik i uczynić go niebezpiecznym w przypadku instalacji.

Przełącznik sterujący musi być umieszczony w zasięgu wzroku urządzenia na wysokości 1,5 m.

Silnik ma stopień ochrony IP44, dlatego powinien być chroniony przed kontaktem z wodą i deszczem, zawsze należy zapewnić łabędzią szyję na przewodzie zasilającym

W przypadku silników montowanych na markizach należy pozostawić co najmniej 40 cm przestrzeni między całkowicie otwartą markizą a jakimkolwiek obiektem.

Nie używaj silnika, gdy w zasięgu automatyki znajdują się osoby lub przedmioty, które mogłyby utrudniać jego ruch.

Jeśli automatyka jest używana przez ponad 4 minuty, silnik zatrzymuje się i wznowi pracę dopiero po spadku temperatury i ostygnięciu silnika. (Aby nie przegrzać silnika, odradza się niewłaściwe użytkowanie lub zbyt częste ruchy).

Silnik musi być zainstalowany na wysokości 2,5 metra, jeśli nie jest to możliwe, automatyka powinna być specjalnie chroniona.

Należy przewidzieć instalację wyłącznika zasilania silnika.

Gwarancja nie obejmuje żadnych manipulacji lub niewłaściwego użytkowania automatyki.

ZALECENIA DLA KLIENTA

Nigdy nie pozwalaj dzieciom bawić się pilotami zdalnego sterowania lub urządzeniami stacjonarnymi.

Przechowuj piloty zdalnego sterowania z dala od wody i poza zasięgiem dzieci lub zwierząt domowych.

Nie stój w obszarze roboczym do momentu całkowitego otwarcia lub zamknięcia.

Nie używaj silnika podczas pracy w pobliżu (na przykład podczas mycia okien lub wykonywania prac konserwacyjnych w obszarze roboczym wymagane jest wyłączenie zasilania).

Okresowo sprawdzaj instalację, a w przypadku wystąpienia oznak zużycia wezwij wykwalifikowany personel.

W przypadku wymiany kabla zasilającego skontaktuj się z wykwalifikowanym technikiem.

Schemat połączeń DLA ODBIORNIKA TC2

Programowanie dla odbiorników TC1 TC2

Podłącz zasilanie - Silnik porusza się 2 razy w dół i w górę, wybierz kanał (inny niż zero)

naciśnij P - naciśnij P - naciśnij Down (dół) - Silnik porusza się 2 razy w dół i w górę

Jeśli silnik porusza się w przeciwnym kierunku, zamień brązowy i czarny przewód na centralnym, lub powtórz program, naciskając UP (góra) zamiast down (dół).

DODAJ TX (każdy odbiornik może zaakceptować 7 TX)

wybierz kanał (inny niż zero)

naciśnij P TX Master (TX główny) - Silnik porusza się 2 razy w dół i w górę

naciśnij P TX Master (TX główny)

naciśnij P TX New (TX nowy) - Silnik porusza się 2 razy w dół i w górę

DODAJ SENSOR (każdy odbiornik może zaakceptować 1 SENSOR)

wybierz kanał (inny niż zero)

naciśnij P TX Master (TX główny) - Silnik porusza się 2 razy w dół i w górę

naciśnij P TX Master (TX główny)

naciśnij P SENSOR (SENSOR) - Silnik porusza się 2 razy w dół i w górę

SENSOR TEST (TEST SENSORA) naciśnij przycisk UP (góra) sensora – markiza musi się zamknąć

CZASY PRACY

Każde polecenie UP (góra) lub DOWN (dół) zatrzyma się automatycznie po 180 sekundach.

ALARM WIATROWY

Po alarmie wiatrowym markiza zostanie automatycznie zamknięta i niemożliwe będzie wydawanie innych poleceń przez 10 minut.

CZUJNIK SŁONECZNY

Gdy światło przekroczy wybraną przez nas czułość, po 5 minutach odbiornik otworzy markizę.

Gdy światło spadnie poniżej wybranej przez nas czułości, po 15 minutach odbiornik zamknie markizę.

SUN OFF (SŁOŃCE WYŁ.) wybierz kanał (inny niż zero) - Naciśnij razem UP (góra) i DOWN (dół) TX. Silniki poruszają się 2 razy

SUN ON (SŁOŃCE WŁ.) wybierz kanał (inny niż zero) - Naciśnij razem UP (góra) i DOWN (dół) TX. Silniki poruszają się 6 razy

PROGRAMOWANIE SENSORA BEZ TX (silnik porusza się tylko za pomocą przełącznika)

Podłącz zasilanie - naciśnij P SENSOR (SENSOR) naciśnij P SENSOR (SENSOR)

naciśnij UP (góra) SENSOR (SENSOR) - Silnik porusza się 2 razy w dół i w górę

SENSOR TEST (TEST SENSORA) naciśnij przycisk UP (góra) sensora – markiza musi się zamknąć

AWARIA SENSORA

W przypadku awarii komunikacji między czujnikiem a odbiornikiem, markiza zacznie działać w trybie awarii czujnika, dla danego polecenia markiza będzie się poruszać przez 5 sekund, a następnie zatrzyma ruch do następnego polecenia.

CZYSZCZENIE PAMIĘCI

Czyszczenie pamięci jest automatyczne po powtórzeniu procedury programowania TX master (TX główny).

Gwarancja

Tekno'S s.r.l. udziela gwarancji na silniki rurowe na 60 miesięcy od daty produkcji, a na komponenty elektroniczne na 24 miesiące.

Jurysdykcja: ponieważ umowy są finalizowane poprzez potwierdzenie zamówienia w prowincji Turyn, w przypadku sporu zastosowanie ma prawo włoskie i jurysdykcja Sądu w Turynie we Włoszech.

DEKLARACJA ZGODNOŚCI

TEKNO'S oświadcza, że produkty TC1 TC2 są zgodne z Zasadniczymi Wytycznymi Bezpieczeństwa:
73/23/EEC Dyrektywa Niskonapięciowa (LVD) / Dyrektywa Niskonapięciowa (LVD). Dyrektywa 89/336/EEC Kompatybilność Elektromagnetyczna (EMC) / Kompatybilność Elektromagnetyczna (EMC). Dyrektywa Maszynowa 98/37/EEC.

Niniejsza instrukcja obsługi powinna zawsze być pozostawiona jako wsparcie automatyki zgodnie z przepisami i ich egzekwowaniem, sporządzona w dodatkowym egzemplarzu.
