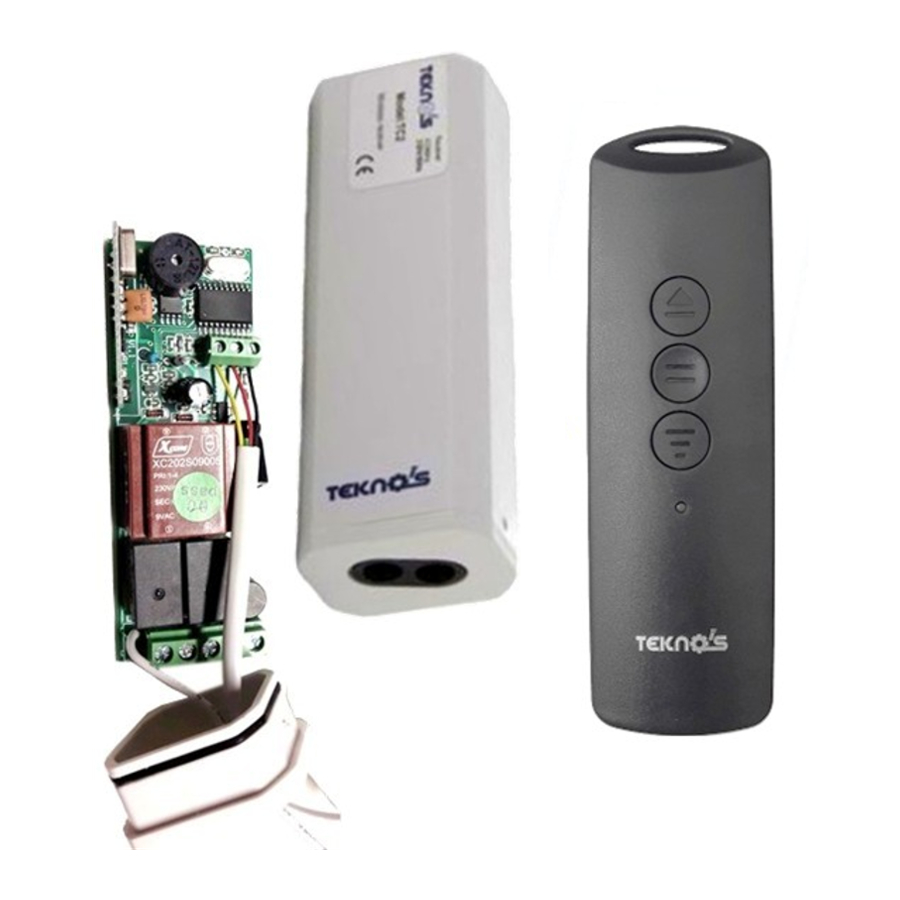

Teknos TC1, TC2 - Руководство пользователя для приемников

Пожалуйста, обратите внимание, что неправильная установка может привести к серьезному ущербу для людей или имущества. Обязательно внимательно прочитайте руководство по эксплуатации и обращайтесь к нему.

РЕКОМЕНДАЦИИ ДЛЯ УСТАНОВЩИКА

Установка должна выполняться квалифицированным персоналом в соответствии с действующими стандартами безопасности. Производитель не несет ответственности в случае неправильной установки или неправильного использования продукта.

Гарантия не распространяется на удары или падения, которые могут повредить двигатель и сделать его опасным при установке.

Переключатель управления должен быть установлен в поле зрения устройства на высоте 1,5 м и выше.

Двигатель имеет степень защиты IP44, поэтому его следует защищать от контакта с водой и дождем, всегда предусматривайте гусиную шею на шнуре питания

В случае установки двигателя на навесы, оставьте пространство не менее 40 см между полностью открытым положением и каким-либо объектом.

Не используйте двигатель, когда в зоне автоматизации находятся люди или предметы, которые могут затруднить его движение.

Если автоматика используется более 4 минут, двигатель останавливается и возобновит работу только после того, как температура упадет и двигатель остынет. (Чтобы не перегревать двигатель, не допускайте неправильного использования или слишком частых движений).

Двигатель должен быть установлен на высоте 2,5 метра, если это невозможно, автоматика должна быть специально защищена.

Предусмотрите установку выключателя для питания двигателя.

Гарантия не распространяется на несанкционированное вмешательство или неправильное использование автоматики.

РЕКОМЕНДАЦИИ ДЛЯ КЛИЕНТА

Никогда не позволяйте детям играть с пультами дистанционного управления или стационарными устройствами.

Храните пульты дистанционного управления вдали от воды и в недоступном для детей или домашних животных месте.

Не стойте в рабочей зоне до полного открытия или закрытия.

Не используйте двигатель при работе в непосредственной близости (например, при мытье окон или выполнении работ по техническому обслуживанию в рабочей зоне необходимо отключить питание).

Периодически проверяйте установку и, если она показывает признаки износа, обращайтесь к квалифицированному персоналу.

При замене кабеля питания обратитесь к квалифицированному специалисту.

Схема подключения ДЛЯ ПРИЕМНИКА TC2

Программирование для приемников TC1 TC2

Подайте питание - Двигатель 2 раза двигается вниз и вверх, выберите канал (не нулевой)

нажмите P - нажмите P - нажмите Down (вниз) - Двигатель 2 раза двигается вниз и вверх

Если двигатель движется в обратном направлении, поменяйте местами коричневый и черный провода на центральном блоке или повторите программу, нажав UP (вверх) вместо Down (вниз).

ДОБАВИТЬ TX (каждый приемник может принять 7 TX)

выберите канал (не нулевой)

нажмите P TX Master (главного TX) - Двигатель 2 раза двигается вниз и вверх

нажмите P TX Master (главного TX)

нажмите P TX New (нового TX) - Двигатель 2 раза двигается вниз и вверх

ДОБАВИТЬ SENSOR (ДАТЧИК) (каждый приемник может принять 1 SENSOR (ДАТЧИК))

выберите канал (не нулевой)

нажмите P TX Master (главного TX) - Двигатель 2 раза двигается вниз и вверх

нажмите P TX Master (главного TX)

нажмите P SENSOR (ДАТЧИКА) - Двигатель 2 раза двигается вниз и вверх

SENSOR TEST (ТЕСТ ДАТЧИКА) нажмите кнопку UP (ВВЕРХ) датчика – навес должен закрыться

ВРЕМЯ РАБОТЫ

Каждая команда UP (ВВЕРХ) или DOWN (ВНИЗ) автоматически остановится через 180 секунд.

СИГНАЛ ТРЕВОГИ ПО ВЕТРУ

После сигнала тревоги по ветру навес автоматически закроется, и в течение 10 минут будет невозможно выполнять другие команды.

ДАТЧИК СОЛНЦА

Когда свет будет выше выбранной нами чувствительности, через 5 минут приемник откроет навес.

Когда свет будет ниже выбранной нами чувствительности, через 15 минут приемник закроет навес.

SUN OFF (СОЛНЦЕ ВЫКЛ) выберите канал (не нулевой) - Нажмите вместе UP (ВВЕРХ) и DOWN (ВНИЗ) TX. Двигатели двигаются 2 раза

SUN ON (СОЛНЦЕ ВКЛ) выберите канал (не нулевой) - Нажмите вместе UP (ВВЕРХ) и DOWN (ВНИЗ) TX. Двигатели двигаются 6 раз

ПРОГРАММИРОВАНИЕ ДАТЧИКА БЕЗ TX (двигатель движется только с помощью переключателя)

Подайте питание - нажмите P SENSOR (ДАТЧИКА), нажмите P SENSOR (ДАТЧИКА)

нажмите UP (ВВЕРХ) SENSOR (ДАТЧИКА) - Двигатель 2 раза двигается вниз и вверх

SENSOR TEST (ТЕСТ ДАТЧИКА) нажмите кнопку UP (ВВЕРХ) датчика – навес должен закрыться

ОТКАЗ ДАТЧИКА

В случае сбоя связи между датчиком и приемником, навес начнет работать в режиме отказа датчика. При подаче команды навес будет двигаться в течение 5 секунд, а затем остановится до следующей команды.

ОЧИСТКА ПАМЯТИ

Очистка памяти происходит автоматически при повторении процедуры программирования TX master (главного TX).

Гарантия

Tekno'S s.r.l. предоставляет гарантию на трубчатые двигатели в течение 60 месяцев с даты изготовления и на электронные компоненты в течение 24 месяцев.

Юрисдикция: поскольку контракты заключаются посредством подтверждения заказа в провинции Турин, в случае судебного разбирательства будет применяться итальянское законодательство и юрисдикция суда Турина, Италия.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

TEKNO'S заявляет, что продукты TC1 TC2 соответствуют основным требованиям безопасности:
73/23/EEC Директива по низковольтному оборудованию (LVD) / Директива по низковольтному оборудованию (LVD). Директива 89/336/EEC Электромагнитная совместимость (EMC) / Электромагнитная совместимость (EMC). Директива по машинному оборудованию 98/37/EEC.

Данное руководство по эксплуатации всегда должно оставаться в качестве поддержки автоматизации в соответствии с требованиями и соблюдением правил, разработанных в ЕС.

www.teknosautomazioni.it
