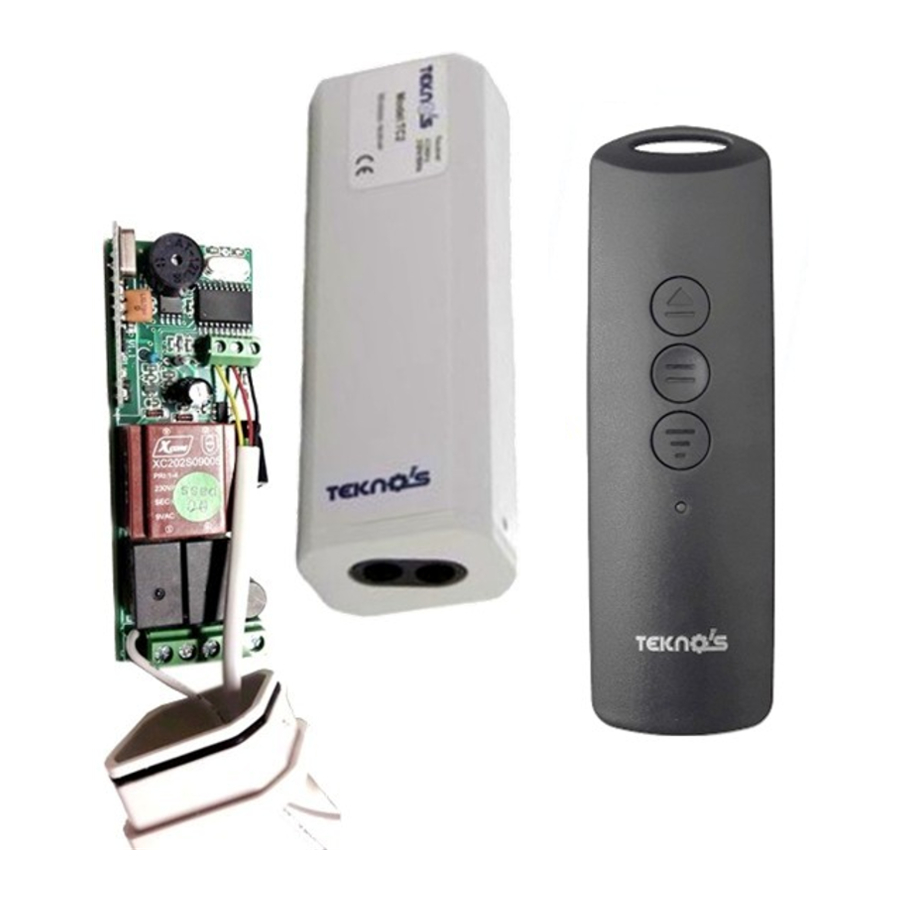

Teknos TC1, TC2 - Vastuvõtjate kasutusjuhend

Pange tähele, et vale paigaldus võib põhjustada tõsiseid kahjustusi inimestele või varale. Seetõttu on kohustuslik kasutusjuhend hoolikalt läbi lugeda ja sellele viidata.

SOOVITUSED PAIGALDAJALE

Paigaldamise peab teostama kvalifitseeritud personal vastavalt kehtivatele ohutusstandarditele, tootja ei vastuta toote vale paigaldamise või väärkasutuse korral.

Garantii ei kata põrutusi ega kukkumisi, mis võivad mootorit kahjustada ja muuta selle paigaldamisel ohtlikuks.

Juhtlüliti peab olema seadme vaateväljas 1,5 m kõrgusel.

Mootoril on kaitseaste IP44, seetõttu tuleb seda kaitsta kokkupuute eest vee ja vihmaga, tagage alati voolujuhtmele paelakael

Markiisidele paigaldatud mootori puhul jätke täielikult avatud oleku ja objekti vahele vähemalt 40 cm vahe.

Ärge kasutage mootorit, kui automaatika tööpiirkonnas on inimesi või esemeid, mis võivad selle liikumist takistada.

Kui automaatikat kasutatakse kauem kui 4 minutit, mootor seiskub ja jätkab tööd alles siis, kui temperatuur on langenud ja mootor on jahtunud. (Mootori ülekuumenemise vältimiseks heidutage väärkasutust või liiga sagedasi liigutusi).

Mootor tuleb paigaldada 2,5 meetri kõrgusele, kui see pole võimalik, tuleb automaatikat spetsiaalselt kaitsta.

Varustage mootori toiteks lüliti paigaldamine.

Garantii ei kata automaatika omavolilist muutmist ega ebaõiget kasutamist.

SOOVITUSED KLIENDILE

Ärge kunagi lubage lastel mängida kaugjuhtimispultide või fikseeritud seadmetega.

Hoidke kaugjuhtimispulte veest eemal ning lastele ja lemmikloomadele kättesaamatus kohas.

Ärge seiske tööpiirkonnas kuni täieliku avanemise või sulgemiseni.

Ärge kasutage mootorit, kui töötate selle läheduses (näiteks akende pesemisel või tööpiirkonnas hooldustööde tegemisel on vaja toide välja lülitada).

Kontrollige perioodiliselt paigaldust ja kui see näitab kulumise märke, kutsuge kvalifitseeritud personal.

Toitekaabli vahetamisel võtke ühendust kvalifitseeritud tehnikuga.

Ühendusskeem VASTUVÕTJALE TC2

Programmeerimine vastuvõtjatele TC1 TC2

Rakendage toide - mootor liigub 2 korda alla ja üles, valige kanal (mitte null)

vajutage P - vajutage P - vajutage Down (alla) - mootor liigub 2 korda alla ja üles

Kui mootor liigub vastupidiselt, vahetage keskel pruunid ja mustad juhtmed või korrake programmi, vajutades alla vajutamise asemel UP (üles).

LISA TX (iga vastuvõtja saab vastu võtta 7 TX)

valige kanal (mitte null)

vajutage TX Masteri P-d - mootor liigub 2 korda alla ja üles

vajutage TX Masteri P-d

vajutage TX New P-d - mootor liigub 2 korda alla ja üles

LISA SENSOR (iga vastuvõtja saab vastu võtta 1 SENSOR)

valige kanal (mitte null)

vajutage TX Masteri P-d - mootor liigub 2 korda alla ja üles

vajutage TX Masteri P-d

vajutage SENSORI P-d - mootor liigub 2 korda alla ja üles

SENSOR TEST (SENSORI TEST) vajutage anduri UP (üles) nuppu – markiis peab sulguma

TÖÖAJAD

Iga käsk UP (üles) või DOWN (alla) peatub automaatselt pärast 180 sekundit.

TUULE ALARM

Pärast tuulealarmi suletakse markiis automaatselt ja 10 minuti jooksul on võimatu muid käske anda.

PÄIKESE ANDUR

Kui valgus ületab meie valitud tundlikkuse, avab vastuvõtja 5 minuti pärast markiis.

Kui valgus on alla meie valitud tundlikkuse, sulgeb vastuvõtja 15 minuti pärast markiis.

SUN OFF (PÄIKE VÄLJAS) valige kanal (mitte null) - Vajutage koos TX UP (üles) ja DOWN (alla). Mootorid liiguvad 2 korda

SUN ON (PÄIKE SEES) valige kanal (mitte null) - Vajutage koos TX UP (üles) ja DOWN (alla). Mootorid liiguvad 6 korda

SENSORI PROGRAMMEERIMINE ILMA TX-ITA (mootor liigub ainult lülitiga)

Rakendage toide - vajutage SENSORI P-d vajutage SENSORI P-d

vajutage SENSORI UP (üles) - mootor liigub 2 korda alla ja üles

SENSOR TEST (SENSORI TEST) vajutage anduri UP (üles) nuppu – markiis peab sulguma

SENSORI RIKKE

Kui anduri ja vastuvõtja vahel tekib sidekatkestus, hakkab markiis töötama anduri rikke režiimis, antud käsu korral liigub markiis 5 sekundit ja seejärel peatab liikumise kuni järgmise käskluse andmiseni.

MÄLU TÜHJENDAMINE

Mälu tühjendamine toimub automaatselt, kui korrate TX masteri programmeerimise protseduuri.

Garantii

Tekno'S s.r.l. pakub torukujulistele mootoritele 60-kuulist garantiid alates valmistamiskuupäevast ja elektroonilistele komponentidele 24-kuulist garantiid.

Jurisdiktsioon: kuna lepingud sõlmitakse tellimuse kinnituse kaudu Torino provintsis, kohaldatakse vaidluse korral Itaalia seadusi ja Itaalia Torino kohtu jurisdiktsiooni.

VASTAVUSDEKLARATSIOON

TEKNO'S kinnitab, et tooted TC1 TC2 vastavad olulistele turvajuhistele:
73/23/EMÜ madalpingedirektiiv (LVD) / madalpingedirektiiv (LVD). Direktiiv 89/336/EMÜ elektromagnetiline ühilduvus (EMC) / elektromagnetiline ühilduvus (EMC). Masinadirektiiv 98/37/EMÜ.

See kasutusjuhend tuleks alati jätta automaatika toeks vastavalt eeskirjadele ja nende jõustamisele, mis on tehtud väljaspool EL-i.
