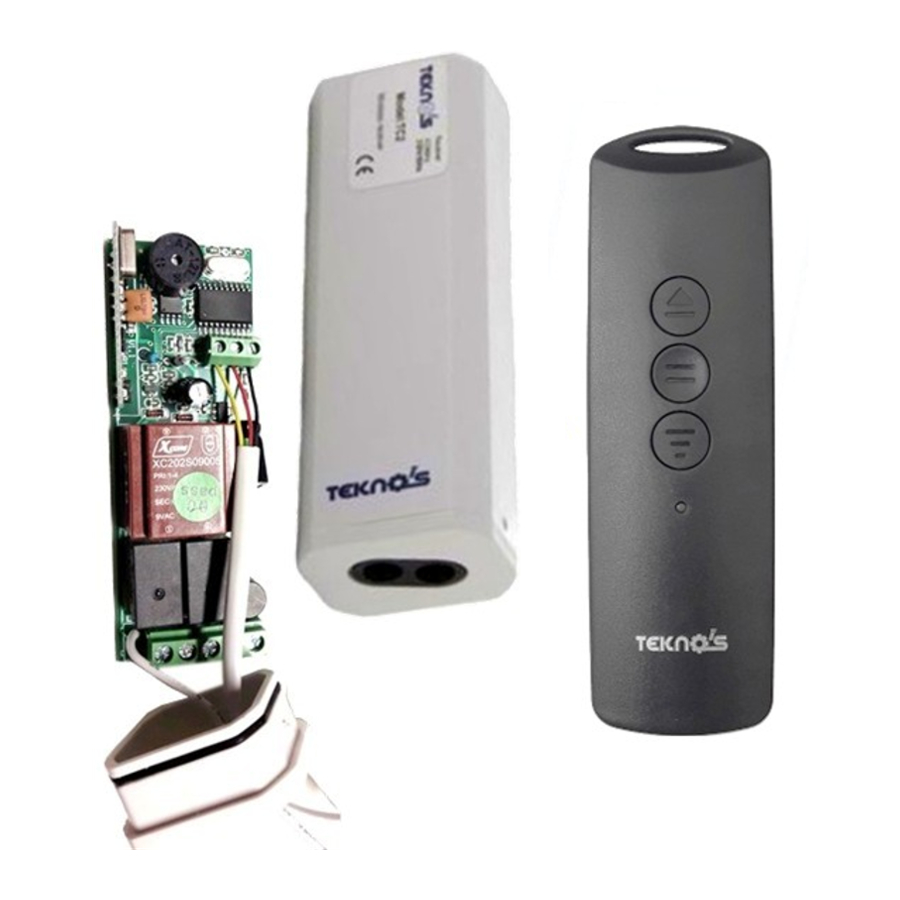

Teknos TC1, TC2 - Vevők Kézikönyve

Kérjük, vegye figyelembe, hogy a helytelen telepítés súlyos személyi vagy vagyoni károkat okozhat. Ezért kötelező figyelmesen elolvasni és hivatkozni a használati útmutatóra.

AJÁNLÁSOK A TELEPÍTŐ SZÁMÁRA

A telepítést szakképzett személyzetnek kell elvégeznie a jelenlegi biztonsági előírásoknak megfelelően, a gyártó nem vállal felelősséget a termék helytelen telepítése vagy használata esetén.

A garancia nem terjed ki azokra az ütésekre vagy esésekre, amelyek károsíthatják a motort, és veszélyessé tehetik a telepítést.

A vezérlőkapcsolót a készülék látóterében, 1,5 m magasan kell elhelyezni.

A motor IP44-es védettségi fokozattal rendelkezik, ezért védeni kell a vízzel és az esővel való érintkezéstől, mindig biztosítsa a hattyúnyakat a tápkábelen

A napellenzőkre szerelt motorok esetében hagyjon legalább 40 cm helyet a teljesen nyitott állapot és egy tárgy között.

Ne használja a motort, ha az automatizálás hatókörében olyan személyek vagy tárgyak tartózkodnak, amelyek akadályozhatják a mozgását.

Ha az automatizálást 4 percnél tovább használják, a motor leáll, és csak akkor folytatja a munkát, ha a hőmérséklet csökkent és a motor lehűlt. (A motor túlmelegedésének elkerülése érdekében ne használja helytelenül, és ne végezzen túl gyakori mozgásokat).

A motort 2,5 méter magasan kell felszerelni, ha ez nem lehetséges, az automatizálást külön védelemmel kell ellátni.

Gondoskodjon egy kapcsoló beszereléséről a motor táplálásához.

A garancia nem terjed ki az automatizálás bármilyen manipulálására vagy helytelen használatára.

AJÁNLÁSOK A VEVŐ SZÁMÁRA

Soha ne engedje, hogy gyermekek játsszanak a távirányítókkal vagy a rögzített eszközökkel.

Tartsa a távirányítókat távol a víztől, és gyermekek vagy háziállatok számára elérhetetlen helyen.

Ne tartózkodjon a működési tartományban a teljes nyitásig vagy zárásig.

Ne működtesse a motort, ha a közelben dolgoznak (például ablakmosás vagy karbantartási munkák végzésekor a működési tartományban ki kell kapcsolni az áramot).

Rendszeresen ellenőrizze a telepítést, és ha kopás jeleit mutatja, hívjon szakképzett személyzetet.

A tápkábel cseréjekor forduljon szakképzett technikushoz.

Csatlakozási rajz A TC2 VEVŐHÖZ

Programozás TC1 TC2 vevőkhöz

Kapcsolja be a tápfeszültséget - A motor 2-szer lefelé és felfelé mozog, válasszon egy csatornát (nem nulla)

nyomja meg a P-t - nyomja meg a P-t - nyomja meg a Le gombot - A motor 2-szer lefelé és felfelé mozog

Ha a motor ellenkező irányba mozog, cserélje fel a barna és a fekete vezetéket a központon, vagy ismételje meg a programot a FEL gomb megnyomásával a lefelé helyett.

TX HOZZÁADÁSA (minden vevő 7 TX-et fogadhat)

válasszon egy csatornát (nem nulla)

nyomja meg a TX Master P gombját - A motor 2-szer lefelé és felfelé mozog

nyomja meg a TX Master P gombját

nyomja meg az Új TX P gombját - A motor 2-szer lefelé és felfelé mozog

ÉRZÉKELŐ HOZZÁADÁSA (minden vevő 1 ÉRZÉKELŐT fogadhat)

válasszon egy csatornát (nem nulla)

nyomja meg a TX Master P gombját - A motor 2-szer lefelé és felfelé mozog

nyomja meg a TX Master P gombját

nyomja meg az ÉRZÉKELŐ P gombját - A motor 2-szer lefelé és felfelé mozog

ÉRZÉKELŐ TESZT nyomja meg az érzékelő FEL gombját – a napellenzőnek be kell záródnia

MUNKAVÉGZÉSI IDŐK

Minden FEL vagy LE parancs automatikusan leáll 180 másodperc után.

SZÉLRIASZTÁS

Szélriasztás után a napellenző automatikusan bezáródik, és 10 percig nem lehet más parancsokat végrehajtani.

NAPÉRZÉKELŐ

Amikor a fény meghaladja az általunk választott érzékenységet, 5 perc múlva a vevő kinyitja a napellenzőt.

Amikor a fény az általunk választott érzékenység alatt van, 15 perc múlva a vevő bezárja a napellenzőt.

NAP KI válasszon egy csatornát (nem nulla) - Nyomja meg együtt a TX FEL és LE gombját. A motorok 2-szer mozognak

NAP BE válasszon egy csatornát (nem nulla) - Nyomja meg együtt a TX FEL és LE gombját. A motorok 6-szor mozognak

ÉRZÉKELŐ PROGRAMOZÁSA TX NÉLKÜL (a motor csak kapcsolóval mozog)

Kapcsolja be a tápfeszültséget - nyomja meg az ÉRZÉKELŐ P gombját, nyomja meg az ÉRZÉKELŐ P gombját

nyomja meg az ÉRZÉKELŐ FEL gombját - A motor 2-szer lefelé és felfelé mozog

ÉRZÉKELŐ TESZT nyomja meg az érzékelő FEL gombját – a napellenzőnek be kell záródnia

ÉRZÉKELŐ HIBA

Abban az esetben, ha megszakad a kommunikáció az érzékelő és a vevő között, a napellenző érzékelőhiba üzemmódban kezd működni, egy adott parancsra a napellenző 5 másodpercig mozog, majd leáll a mozgás a következő parancsig.

MEMÓRIA TÖRLÉSE

A memória törlése automatikus, amikor megismétli a TX master programozásának eljárását.

Garancia

A Tekno'S s.r.l. 60 hónap garanciát vállal a csőmotorokra a gyártás dátumától számítva, és 24 hónapot az elektronikus alkatrészekre.

Joghatóság: mivel a szerződések a torinói tartományban történő megrendelés-visszaigazolással véglegesülnek, peres eljárás esetén az olasz jogot kell alkalmazni, és az olaszországi torinói bíróság joghatósága érvényes.

MEGFELELŐSÉGI NYILATKOZAT

A TEKNO'S kijelenti, hogy a TC1 TC2 termékek megfelelnek az alapvető biztonsági irányelveknek:
73/23/EGK Kisfeszültségű irányelv (LVD) / Kisfeszültségű irányelv (LVD). 89/336/EGK irányelv Elektromágneses kompatibilitás (EMC) / Elektromágneses kompatibilitás (EMC). 98/37/EGK Gépekről szóló irányelv.

Ezt a használati útmutatót mindig az automatizálás támogatásában kell hagyni a szabályozások betartása és érvényesítése érdekében, extra ue-ban készült.
