B&G NEMESIS - Ръководство за инсталиране на хъб

Размерна схема

Монтаж

Включени части

1. Ethernet switch (Ethernet превключвател)
2. Fastening set (Комплект за закрепване)
3. Display connection cable (Кабел за свързване на дисплея)
4. Blanking caps (Заглушаващи капачки) (не са показани на илюстрацията)

Аксесоари (продават се отделно)

1. Power and Ethernet cable (Захранващ и Ethernet кабел)
2. Display connector cable (Кабел за свързване на дисплея)

Ethernet и захранващо окабеляване

1. Shield (Екран)
2. Ethernet connector (RJ45) (Ethernet конектор (RJ45))
3. Not used, yellow (Не се използва, жълт)
4. +12/24 V DC, red (+12/24 V DC, червен)
5. DC negative, black (DC отрицателен, черен)

Захранване

Устройството е проектирано да се захранва от 12 или 24 V DC система. То е защитено срещу обратна полярност, ниско напрежение и пренапрежение (за ограничен период от време). Предпазител или прекъсвач трябва да бъдат монтирани на положителното захранване. За препоръчителна стойност на предпазителя вижте техническите спецификации.

Екранът (A) в повечето случаи може да бъде изолиран от всички други проводници. Ако се появи смущение от друга бордова електроника, екранът може да бъде свързан към заземяване на корпуса на плавателния съд, за да се намалят смущенията, но обикновено това не е необходимо.

Жълтият проводник (B) в захранващия кабел не трябва да се използва и трябва да бъде изолиран от всички други проводници.

1. Shield (Екран)
2. Not used, yellow (Не се използва, жълт)
3. +12/24 V DC, red (+12/24 V DC, червен)
4. DC negative, black (DC отрицателен, черен)
5. Switch (Превключвател)
6. Fuse (Предпазител)

Устройството ще се включи, когато бъде подадено захранване.

Ethernet

Свържете Ethernet конектора към вашата B&G CPU Ethernet мрежа на плавателния съд за прехвърляне на данни към дисплеите. Не е необходима специална настройка за установяване на Ethernet мрежа.

1. Ethernet switch (Ethernet превключвател) с 5-пинов Ethernet контакт
2. B&G CPU или Ethernet switch (Ethernet превключвател) с RJ45 Ethernet контакт
3. Ethernet cable plug (RJ45) (Щекер за Ethernet кабел (RJ45))
4. Ethernet adapter cable (RJ45 to 5-pin), optional (Кабел адаптер за Ethernet (RJ45 към 5-пинов), опционален)

Преглед на конекторите

Долни конектори

Горни конектори

1. Ethernet - Power and Ethernet connection (Ethernet - Захранване и Ethernet връзка)
2. Display connector 1 (Конектор за дисплей 1)
3. Display connector 2 (Конектор за дисплей 2)
4. Display connector 3 (Конектор за дисплей 3)
5. Ground, M4 (Заземяване, M4)

Заземяване

Препоръчително е да заземите устройството. 1.5 mm2 (16 AWG) проводник.

Окабеляване на дисплея

1. Ethernet switch (Ethernet превключвател), display port 1-3 (порт за дисплей 1-3)
2. Display power and Ethernet cable (Захранващ и Ethernet кабел за дисплей)
3. Display (Дисплей)

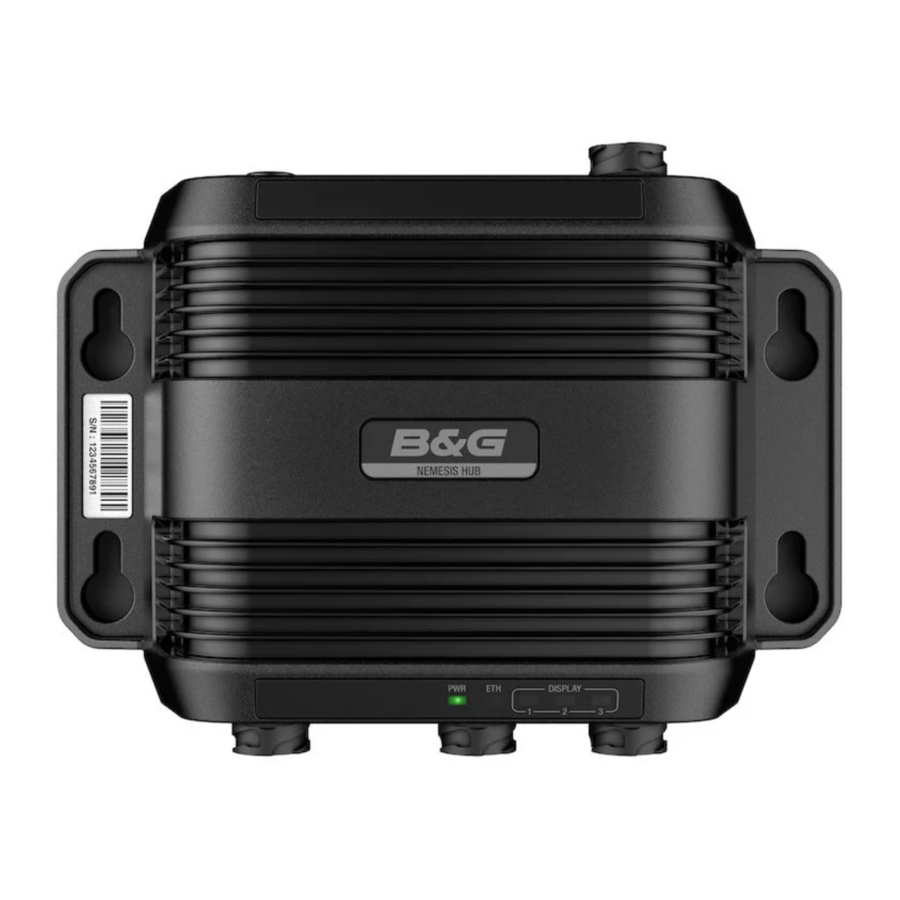

LED индикатори

1. Power (PWR) (Захранване (PWR))
   Индикаторът за захранване свети, когато устройството е захранвано.
2. Ethernet (ETH) (Ethernet (ETH))
   Индикаторът за Ethernet мига, докато се прехвърлят данни между хъба и Ethernet мрежата на плавателния съд.
3. Display 1-3 (Дисплей 1-3)
   Индикаторите за дисплей мигат, докато се прехвърлят данни между хъба и свързания дисплей.

Техническа спецификация

Декларация за съответствие

Декларации

Съответната Декларация за съответствие е достъпна на следните уебсайтове:

• www.bandg.com

Европа

Navico декларира на своя собствена отговорност, че продуктът съответства на изискванията на:

• CE съгласно Директива EMC 2014/30/EU

Съединени американски щати

→ Забележка: Потребителят е предупреден, че всякакви промени или модификации, които не са изрично одобрени от страната, отговорна за съответствието, могат да анулират правото на потребителя да експлоатира оборудването.

Австралия и Нова Зеландия

Navico декларира на своя собствена отговорност, че продуктът съответства на изискванията на:

• устройства от ниво 2 на стандарта за радиокомуникации (електромагнитна съвместимост) 2017
