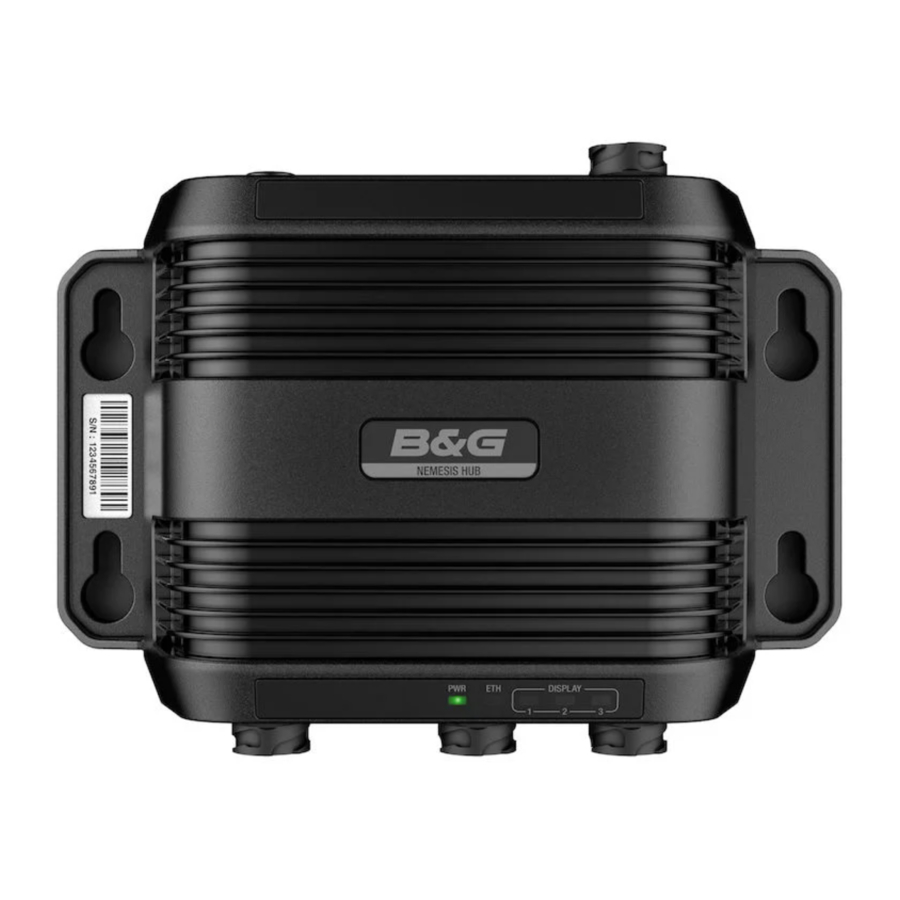

B&G NEMESIS - Ghid de instalare a hub-ului

Desen dimensional

Montare

Piese incluse

1. Comutator Ethernet
2. Set de fixare
3. Cablu de conectare a afișajului
4. Capace de obturare (nu sunt prezentate în ilustrație)

Accesorii (vândute separat)

1. Cablu de alimentare și Ethernet
2. Cablu conector afișaj

Cablare Ethernet și alimentare

1. Ecranare
2. Conector Ethernet (RJ45)
3. Neutilizat, galben
4. +12/24 V DC, roșu
5. DC negativ, negru

Alimentare

Unitatea este proiectată să fie alimentată de un sistem de 12 sau 24 V DC. Este protejată împotriva polarității inverse, subtensiunii și supratensiunii (pentru o durată limitată). O siguranță sau un întrerupător automat trebuie montat pe alimentarea pozitivă. Pentru valoarea nominală recomandată a siguranței, consultați specificațiile tehnice.

Ecranarea (A) poate fi, în majoritatea cazurilor, izolată de toate celelalte fire. Dacă se întâmpină interferențe de la alte componente electronice de la bord, ecranarea poate fi conectată la o masă a corpului navei pentru a ajuta la reducerea oricăror interferențe, dar, în general, nu este necesar.

Firul galben (B) din cablul de alimentare nu trebuie utilizat și trebuie izolat de toate celelalte fire.

1. Ecranare
2. Neutilizat, galben
3. +12/24 V DC, roșu
4. DC negativ, negru
5. Comutator
6. Siguranță

Unitatea se va porni când este alimentată.

Ethernet

Conectați conectorul Ethernet la rețeaua Ethernet a CPU-ului B&G a navei dvs. pentru transferul de date către afișaje. Nu este necesară nicio configurare specială pentru stabilirea unei rețele Ethernet.

1. Comutator Ethernet cu o priză Ethernet cu 5 pini
2. CPU B&G sau comutator Ethernet cu o priză Ethernet RJ45
3. Fișă cablu Ethernet (RJ45)
4. Cablu adaptor Ethernet (RJ45 la 5 pini), opțional

Prezentare generală a conectorilor

Conectori inferiori

Conectori superiori

1. Ethernet - Conexiune de alimentare și Ethernet
2. Conector afișaj 1
3. Conector afișaj 2
4. Conector afișaj 3
5. Masa, M4

Împământare

Se recomandă împământarea unității. Fir de 1,5 mm2 (16 AWG).

Cablare afișaj

1. Comutator Ethernet, port afișaj 1-3
2. Cablu de alimentare și Ethernet pentru afișaj
3. Afișaj

Indicatori LED

1. Alimentare (PWR)
   Indicatorul de alimentare este aprins când unitatea este alimentată.
2. Ethernet (ETH)
   Indicatorul Ethernet clipește în timp ce datele sunt transferate între hub și rețeaua Ethernet a navei.
3. Afișaj 1-3
   Indicatorii afișajului clipesc în timp ce datele sunt transferate între hub și afișajul conectat.

Specificații tehnice

Declarație de conformitate

Declarații

Declarația de conformitate relevantă este disponibilă pe următoarele site-uri web:

• www.bandg.com

Europa

Navico declară pe propria răspundere că produsul este conform cu cerințele:

• CE în conformitate cu Directiva EMC 2014/30/UE

Statele Unite ale Americii

→ Notă: Utilizatorul este avertizat că orice modificări sau schimbări care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula dreptul utilizatorului de a utiliza echipamentul.

Australia și Noua Zeelandă

Navico declară pe propria răspundere că produsul este conform cu cerințele:

• dispozitive de nivel 2 ale standardului 2017 privind radiocomunicațiile (compatibilitate electromagnetică)

Mărci comerciale

®Reg. U.S. Pat. & Tm. Off, și ™ mărci de drept comun. Vizitați www.navico.com/intellectual-property pentru a revizui drepturile globale de marcă comercială și acreditările pentru Navico Holding AS și alte entități.
