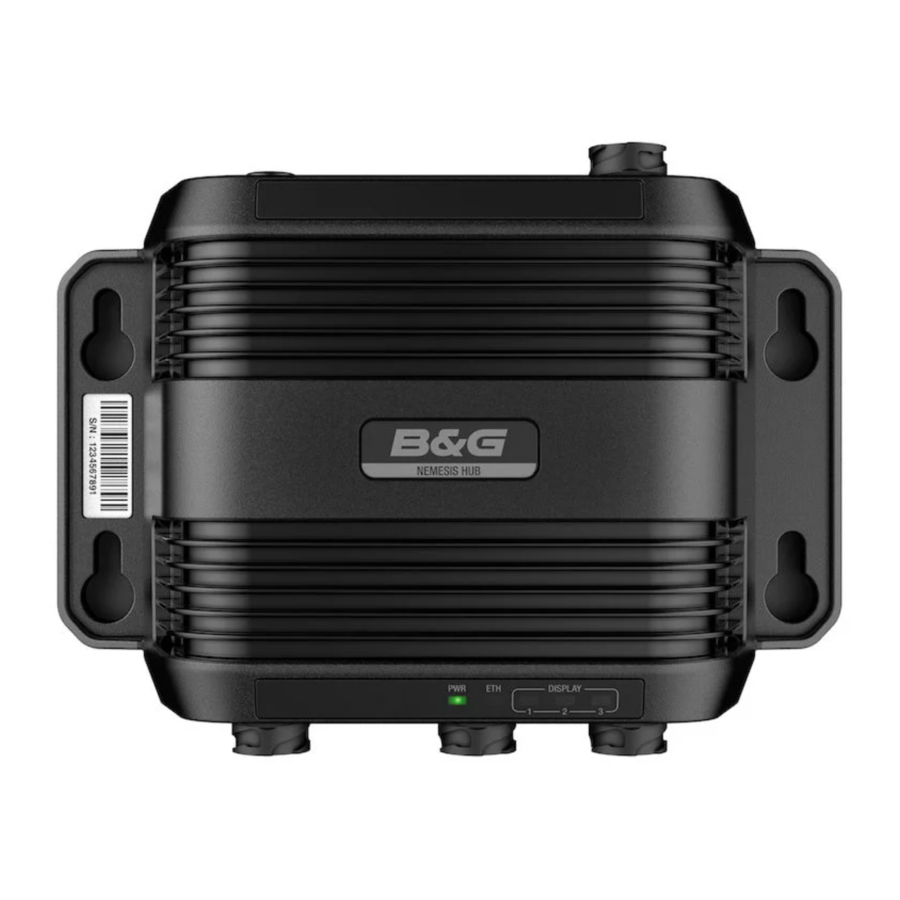

B&G NEMESIS - Navodila za namestitev vozlišča

Dimenzijska risba

Montaža

Priloženi deli

1. Ethernet stikalo
2. Pritrdilni set
3. Priključni kabel za zaslon
4. Zaslepilni pokrovčki (niso prikazani na ilustraciji)

Dodatna oprema (naprodaj posebej)

1. Napajalni in Ethernet kabel
2. Priključni kabel za zaslon

Ethernet in napeljava napajanja

1. Ščit
2. Ethernet priključek (RJ45)
3. Se ne uporablja, rumena
4. +12/24 V DC, rdeča
5. DC negativna, črna

Napajanje

Enota je zasnovana za napajanje z 12 ali 24 V DC sistemom. Zaščitena je pred obratno polariteto, prenizko napetostjo in prenapetostjo (za omejeno trajanje). Na pozitivno napajanje je treba namestiti varovalko ali odklopnik. Za priporočeno vrednost varovalke glejte tehnične specifikacije.

Ščit (A) je v večini primerov mogoče izolirati od vseh drugih žic. Če pride do motenj iz druge elektronike na krovu, se lahko ščit poveže z ozemljitvijo trupa plovila, da se zmanjšajo morebitne motnje, vendar to na splošno ni potrebno.

Rumena žica (B) v napajalnem kablu se ne sme uporabljati in mora biti izolirana od vseh drugih žic.

1. Ščit
2. Se ne uporablja, rumena
3. +12/24 V DC, rdeča
4. DC negativna, črna
5. Stikalo
6. Varovalka

Enota se bo vklopila, ko bo priključena na napajanje.

Ethernet

Priključite Ethernet priključek na Ethernet omrežje vašega plovila B&G CPU za prenos podatkov na zaslone. Za vzpostavitev Ethernet omrežja ni potrebna posebna nastavitev.

1. Ethernet stikalo s 5-pinsko Ethernet vtičnico
2. B&G CPU ali Ethernet stikalo z RJ45 Ethernet vtičnico
3. Ethernet kabelski vtič (RJ45)
4. Ethernet adapterski kabel (RJ45 na 5-pinski), izbirno

Pregled priključkov

Spodnji priključki

Zgornji priključki

1. Ethernet - Napajanje in Ethernet povezava
2. Priključek za zaslon 1
3. Priključek za zaslon 2
4. Priključek za zaslon 3
5. Ozemljitev, M4

Ozemljitev

Priporočljivo je ozemljiti enoto. Žica 1,5 mm2 (16 AWG).

Napeljava zaslona

1. Ethernet stikalo, priključek za zaslon 1-3
2. Napajalni in Ethernet kabel za zaslon
3. Zaslon

LED indikatorji

1. Napajanje (PWR)
   Indikator napajanja sveti, ko je enota vklopljena.
2. Ethernet (ETH)
   Indikator Ethernet utripa, medtem ko se podatki prenašajo med vozliščem in Ethernet omrežjem plovila.
3. Zaslon 1-3
   Indikatorji zaslona utripajo, medtem ko se podatki prenašajo med vozliščem in priključenim zaslonom.

Tehnične specifikacije

Izjava o skladnosti

Izjave

Ustrezna izjava o skladnosti je na voljo na naslednjih spletnih mestih:

• www.bandg.com

Evropa

Navico izjavlja z izključno odgovornostjo, da je izdelek skladen z zahtevami:

• CE v skladu z direktivo EMC 2014/30/EU

Združene države Amerike

→ Opomba: Uporabnik je opozorjen, da lahko vse spremembe ali modifikacije, ki jih stranka, odgovorna za skladnost, izrecno ne odobri, razveljavijo uporabnikovo pooblastilo za upravljanje opreme.

Avstralija in Nova Zelandija

Navico izjavlja z izključno odgovornostjo, da je izdelek skladen z zahtevami:

• naprave stopnje 2 standarda Radiocommunications (Electromagnetic Compatibility) 2017

Blagovne znamke

®Reg. U.S. Pat. & Tm. Off, in ™ common law marks. Obiščite www.navico.com/intellectual-property, da si ogledate globalne pravice blagovnih znamk in akreditacije za Navico Holding AS in druge entitete.
