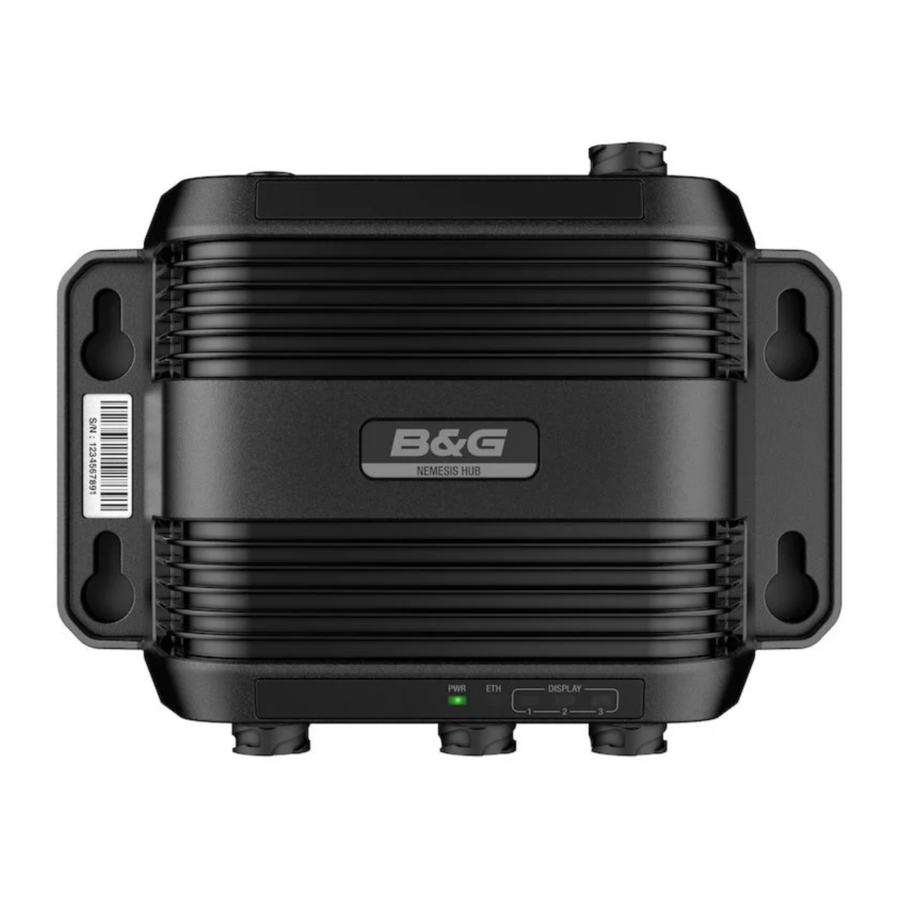

B&G NEMESIS - Guía de instalación del concentrador

Dibujo dimensional

Montaje

Piezas incluidas

1. Conmutador Ethernet
2. Juego de fijación
3. Cable de conexión de la pantalla
4. Tapones ciegos (no se muestran en la ilustración)

Accesorios (se venden por separado)

1. Cable de alimentación y Ethernet
2. Cable conector de pantalla

Cableado de Ethernet y alimentación

1. Blindaje
2. Conector Ethernet (RJ45)
3. No se usa, amarillo
4. +12/24 V CC, rojo
5. CC negativo, negro

Alimentación

La unidad está diseñada para ser alimentada por un sistema de 12 o 24 V CC. Está protegida contra polaridad inversa, bajo voltaje y sobre voltaje (por una duración limitada). Se debe instalar un fusible o disyuntor en el suministro positivo. Para conocer la clasificación de fusible recomendada, consulte las especificaciones técnicas.

El blindaje (A) en la mayoría de los casos puede aislarse de todos los demás cables. Si se encuentra interferencia de otros componentes electrónicos a bordo, el blindaje se puede conectar a la toma de tierra del casco del barco para ayudar a reducir cualquier interferencia, pero generalmente no es necesario.

El cable amarillo (B) en el cable de alimentación no debe usarse y debe aislarse de todos los demás cables.

1. Blindaje
2. No se usa, amarillo
3. +12/24 V CC, rojo
4. CC negativo, negro
5. Conmutador
6. Fusible

La unidad se encenderá cuando se aplique alimentación.

Ethernet

Conecte el conector Ethernet a la red Ethernet de la CPU de su embarcación B&G para la transferencia de datos a las pantallas. No se requiere ninguna configuración especial para establecer una red Ethernet.

1. Conmutador Ethernet con un conector Ethernet de 5 pines
2. CPU B&G o conmutador Ethernet con un conector Ethernet RJ45
3. Enchufe de cable Ethernet (RJ45)
4. Cable adaptador Ethernet (RJ45 a 5 pines), opcional

Descripción general de los conectores

Conectores inferiores

Conectores superiores

1. Ethernet: conexión de alimentación y Ethernet
2. Conector de pantalla 1
3. Conector de pantalla 2
4. Conector de pantalla 3
5. Toma de tierra, M4

Toma de tierra

Se recomienda conectar la unidad a tierra. Cable de 1,5 mm2 (16 AWG).

Cableado de la pantalla

1. Conmutador Ethernet, puerto de pantalla 1-3
2. Cable de alimentación y Ethernet de la pantalla
3. Pantalla

Indicadores LED

1. Alimentación (PWR)
   El indicador de alimentación se ilumina cuando la unidad está encendida.
2. Ethernet (ETH)
   El indicador de Ethernet parpadea mientras se transfieren datos entre el concentrador y la red Ethernet de la embarcación.
3. Pantalla 1-3
   Los indicadores de pantalla parpadean mientras se transfieren datos entre el concentrador y la pantalla conectada.

Especificaciones técnicas

Declaración de conformidad

Declaraciones

La Declaración de conformidad pertinente está disponible en los siguientes sitios web:

• www.bandg.com

Europa

Navico declara bajo nuestra exclusiva responsabilidad que el producto cumple con los requisitos de:

• CE según la Directiva EMC 2014/30/UE

Estados Unidos de América

→ Nota: Se advierte al usuario que cualquier cambio o modificación no aprobado expresamente por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Australia y Nueva Zelanda

Navico declara bajo nuestra exclusiva responsabilidad que el producto cumple con los requisitos de:

• dispositivos de nivel 2 de la norma de Radiocomunicaciones (Compatibilidad Electromagnética) de 2017
