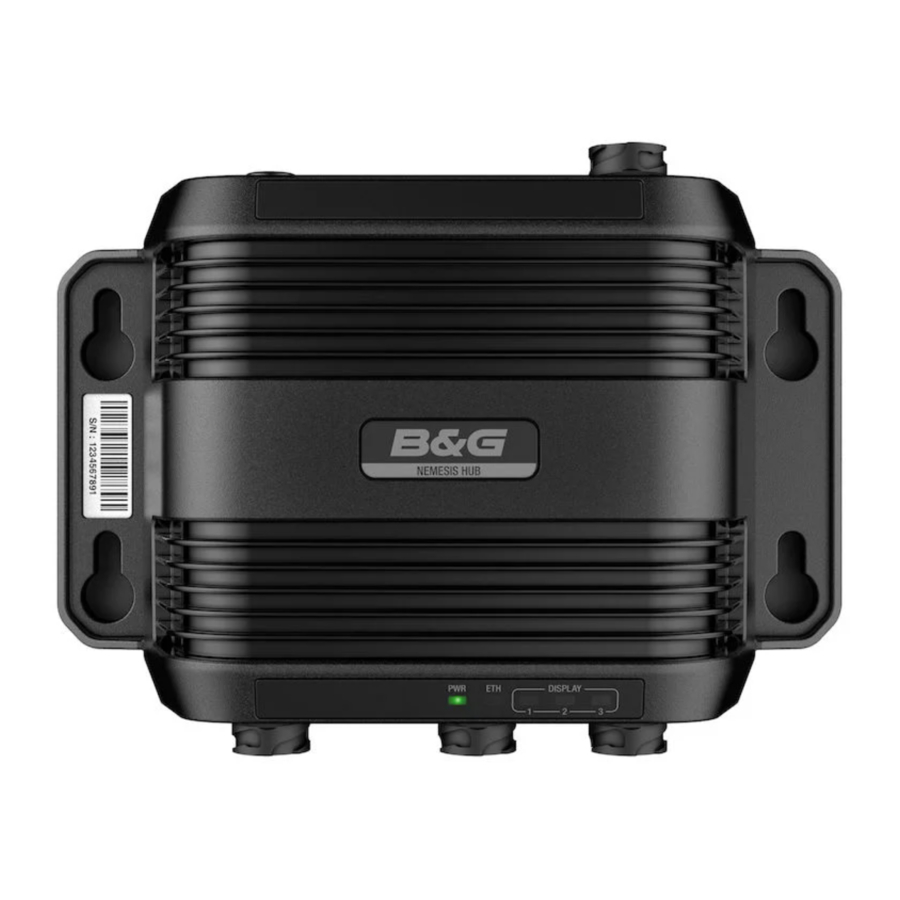

B&G NEMESIS - Hub o'rnatish bo'yicha qo'llanma

O'lchamli chizma

O'rnatish

Kiritilgan qismlar

1. Ethernet kommutatori
2. Mahkamlash to'plami
3. Displey ulanish kabeli
4. Yopish qopqoqlari (rasmda ko'rsatilmagan)

Aksessuarlar (alohida sotiladi)

1. Quvvat va Ethernet kabeli
2. Displey ulagich kabeli

Ethernet va quvvat simlari

1. Ekran
2. Ethernet ulagichi (RJ45)
3. Ishlatilmaydi, sariq
4. +12/24 V DC, qizil
5. DC manfiy, qora

Quvvat

Qurilma 12 yoki 24 V DC tizimi bilan quvvatlanish uchun mo'ljallangan. U teskari polarit, past kuchlanish va haddan tashqari kuchlanishdan himoyalangan (cheklangan muddatga). Musbat ta'minotga sug'urta yoki o'chirgich o'rnatilishi kerak. Tavsiya etilgan sug'urta reytingi uchun texnik xususiyatlarga qarang.

Ekran (A) ko'p hollarda boshqa barcha simlardan izolyatsiya qilinishi mumkin. Agar bortdagi boshqa elektronika vositalaridan shovqin bo'lsa, har qanday shovqinni kamaytirish uchun ekran kemaning korpusi yeriga ulangan bo'lishi mumkin, ammo bu odatda talab qilinmaydi.

Quvvat kabelidagi sariq sim (B) ishlatilmasligi kerak va boshqa barcha simlardan izolyatsiya qilinishi kerak.

1. Ekran
2. Ishlatilmaydi, sariq
3. +12/24 V DC, qizil
4. DC manfiy, qora
5. O'chirgich
6. Sug'urta

Quvvat berilganda qurilma yoqiladi.

Ethernet

Ma'lumotlarni displeylarga uzatish uchun Ethernet ulagichini kemangizning B&G CPU Ethernet tarmog'iga ulang. Ethernet tarmog'ini o'rnatish uchun maxsus sozlash talab qilinmaydi.

1. 5 pinli Ethernet rozetkali Ethernet kommutatori
2. RJ45 Ethernet rozetkali B&G CPU yoki Ethernet kommutatori
3. Ethernet kabel vilkasi (RJ45)
4. Ethernet adapter kabeli (RJ45 dan 5 pinli), ixtiyoriy

Ulagichlarga umumiy nuqtai

Pastki ulagichlar

Yuqori ulagichlar

1. Ethernet - Quvvat va Ethernet ulanishi
2. Displey ulagichi 1
3. Displey ulagichi 2
4. Displey ulagichi 3
5. Yer, M4

Yerga ulash

Qurilmani yerga ulash tavsiya etiladi. 1,5 mm2 (16 AWG) sim.

Displey simlari

1. Ethernet kommutatori, displey porti 1-3
2. Displey quvvati va Ethernet kabeli
3. Displey

LED indikatorlari

1. Quvvat (PWR)
   Qurilma quvvatlanganda quvvat indikatori yonadi.
2. Ethernet (ETH)
   Hub va kemalar Ethernet tarmog'i o'rtasida ma'lumotlar uzatilganda Ethernet indikatori miltillaydi.
3. Displey 1-3
   Hub va ulangan displey o'rtasida ma'lumotlar uzatilganda displey indikatorlari miltillaydi.

Texnik xususiyatlar

Muofiqlik bayonoti

Deklaratsiyalar

Tegishli muvofiqlik deklaratsiyasi quyidagi veb-saytlarda mavjud:

• www.bandg.com

Yevropa

Navico o'zining yagona mas'uliyati ostida mahsulot quyidagi talablarga javob berishini e'lon qiladi:

• EMC direktivasi 2014/30/EU bo'yicha Idoralar

Amerika Qo'shma Shtatlari

→ Eslatma: Foydalanuvchiga shuni eslatib o'tamizki, muvofiqlik uchun mas'ul bo'lgan tomon tomonidan aniq tasdiqlanmagan har qanday o'zgartirish yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.

Avstraliya va Yangi Zelandiya

Navico o'zining yagona mas'uliyati ostida mahsulot quyidagi talablarga javob berishini e'lon qiladi:

• Radiokommunikatsiyalar (Elektromagnit moslashuv) standarti 2017 ning 2-darajali qurilmalari
