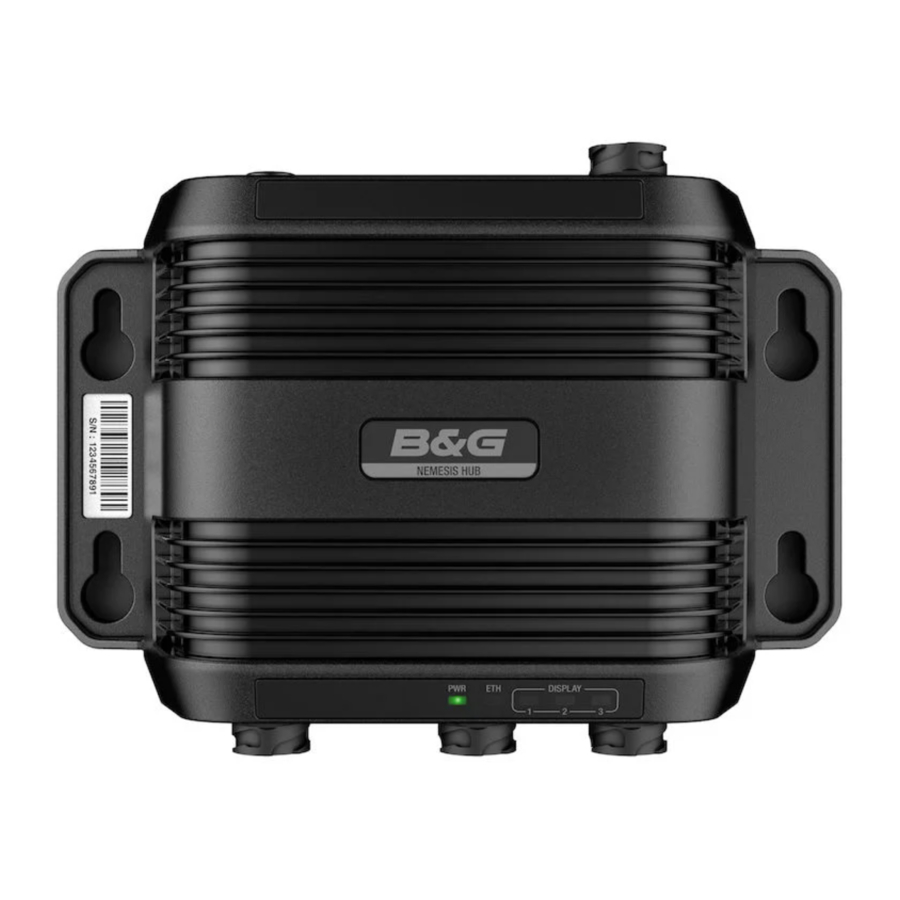

B&G NEMESIS - jaoturi paigaldusjuhend

Mõõtejoonis

Paigaldamine

Kaasasolevad osad

1. Etherneti lüliti
2. Kinnituskomplekt
3. Ekraani ühenduskaabel
4. Tühikukorgid (ei ole illustratsioonil näidatud)

Lisatarvikud (müüakse eraldi)

1. Toite- ja Etherneti kaabel
2. Ekraani ühenduskaabel

Etherneti ja toitejuhtmestik

1. Varjestus
2. Etherneti pistik (RJ45)
3. Ei kasutata, kollane
4. +12/24 V DC, punane
5. DC negatiivne, must

Toide

Seade on mõeldud töötama 12 või 24 V DC süsteemiga. See on kaitstud vastupidise polaarsuse, alapinge ja ülepinge eest (piiratud aja jooksul). Positiivsele toiteallikale tuleb paigaldada kaitse või kaitselüliti. Soovitatava kaitsme nimiväärtuse kohta vaadake tehnilisi andmeid.

Varjestus (A) saab enamasti isoleerida kõigist muudest juhtmetest. Kui esineb häireid muudelt pardal olevatelt elektroonikaseadmetelt, saab varjestuse ühendada laeva kere maandusega, et aidata häireid vähendada, kuid üldiselt pole see vajalik.

Kollast juhet (B) toitekaablis ei tohi kasutada ja see tuleb isoleerida kõigist muudest juhtmetest.

1. Varjestus
2. Ei kasutata, kollane
3. +12/24 V DC, punane
4. DC negatiivne, must
5. Lüliti
6. Kaitse

Seade lülitub sisse, kui toide on ühendatud.

Ethernet

Andmete ekraanidele edastamiseks ühendage Etherneti pistik oma laeva B&G CPU Etherneti võrguga. Etherneti võrgu loomiseks pole vaja spetsiaalset seadistust.

1. Etherneti lüliti 5-kontaktilise Etherneti pesaga
2. B&G CPU või Etherneti lüliti RJ45 Etherneti pesaga
3. Etherneti kaabli pistik (RJ45)
4. Etherneti adapterkaabel (RJ45 kuni 5-kontaktiline), valikuline

Pistikute ülevaade

Alumised pistikud

Ülemised pistikud

1. Ethernet - toite- ja Etherneti ühendus
2. Ekraani pistik 1
3. Ekraani pistik 2
4. Ekraani pistik 3
5. Maandus, M4

Maandus

Seadme maandamine on soovitatav. 1,5 mm2 (16 AWG) juhe.

Ekraani juhtmestik

1. Etherneti lüliti, ekraani port 1-3
2. Ekraani toite- ja Etherneti kaabel
3. Ekraan

LED-indikaatorid

1. Toide (PWR)
   Toiteindikaator põleb, kui seade on sisse lülitatud.
2. Ethernet (ETH)
   Etherneti indikaator vilgub, kui jaoturi ja laevade Etherneti võrgu vahel andmeid edastatakse.
3. Ekraan 1-3
   Ekraani indikaatorid vilguvad, kui jaoturi ja ühendatud ekraani vahel andmeid edastatakse.

Tehniline spetsifikatsioon

Vastavusavaldus

Deklaratsioonid

Vastavusdeklaratsioon on saadaval järgmistel veebisaitidel:

• www.bandg.com

Euroopa

Navico deklareerib meie ainuvastutusel, et toode vastab järgmiste nõuetele:

• CE vastavalt EMC direktiivile 2014/30/EL

Ameerika Ühendriigid

→ Märkus: Kasutajat hoiatatakse, et kõik muudatused või modifikatsioonid, mida vastavuse eest vastutav osapool pole sõnaselgelt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.

Austraalia ja Uus-Meremaa

Navico deklareerib meie ainuvastutusel, et toode vastab järgmiste nõuetele:

• Raadioside (elektromagnetilise ühilduvuse) standardi 2017 2. taseme seadmed

Kaubamärgid

®Reg. U.S. Pat. & Tm. Off, ja ™ tavalise õiguse märgid. Külastage veebisaiti www.navico.com/intellectual-property, et vaadata Navico Holding AS-i ja teiste üksuste ülemaailmseid kaubamärgiõigusi ja akrediteeringuid.
