B&G NEMESIS - Hub-ты орнату нұсқаулығы

Өлшемдік сызба

Орнату

Бөлшектер жиынтығы

1. Ethernet қосқышы
2. Бекіту жинағы
3. Дисплейді қосу кабелі
4. Жапқыш қақпақтар (суретте көрсетілмеген)

Аксессуарлар (бөлек сатылады)

1. Қуат және Ethernet кабелі
2. Дисплей қосқыш кабелі

Ethernet және қуат сымдары

1. Қорғаныс
2. Ethernet қосқышы (RJ45)
3. Пайдаланылмайды, сары
4. +12/24 V DC, қызыл
5. DC теріс, қара

Қуат

Құрылғы 12 немесе 24 V DC жүйесімен жұмыс істеуге арналған. Ол кері полярлықтан, кернеудің төмендеуінен және кернеудің жоғарылауынан (шектеулі уақытқа) қорғалған. Оң сымға сақтандырғыш немесе автоматты ажыратқыш орнатылуы керек. Ұсынылатын сақтандырғыштың номиналды мәні үшін техникалық сипаттамаларды қараңыз.

Қорғаныс (A) көп жағдайда басқа сымдардан оқшаулануы мүмкін. Егер борттағы басқа электроникадан кедергілер туындаса, кез келген кедергіні азайту үшін қорғанысты кеменің корпусының жерге қосуға болады, бірақ әдетте бұл қажет емес.

Қуат кабеліндегі сары сым (B) пайдаланылмауы керек және басқа сымдардан оқшаулануы керек.

1. Қорғаныс
2. Пайдаланылмайды, сары
3. +12/24 V DC, қызыл
4. DC теріс, қара
5. Ажыратқыш
6. Сақтандырғыш

Қуат қосылған кезде құрылғы қосылады.

Ethernet

Деректерді дисплейлерге беру үшін Ethernet қосқышын кемеңіздің B&G CPU Ethernet желісіне қосыңыз. Ethernet желісін орнату үшін арнайы орнату қажет емес.

1. 5-pin Ethernet ұясы бар Ethernet қосқышы
2. RJ45 Ethernet ұясы бар B&G CPU немесе Ethernet қосқышы
3. Ethernet кабель штепселі (RJ45)
4. Ethernet адаптер кабелі (RJ45-тен 5-pin-ге дейін), қосымша

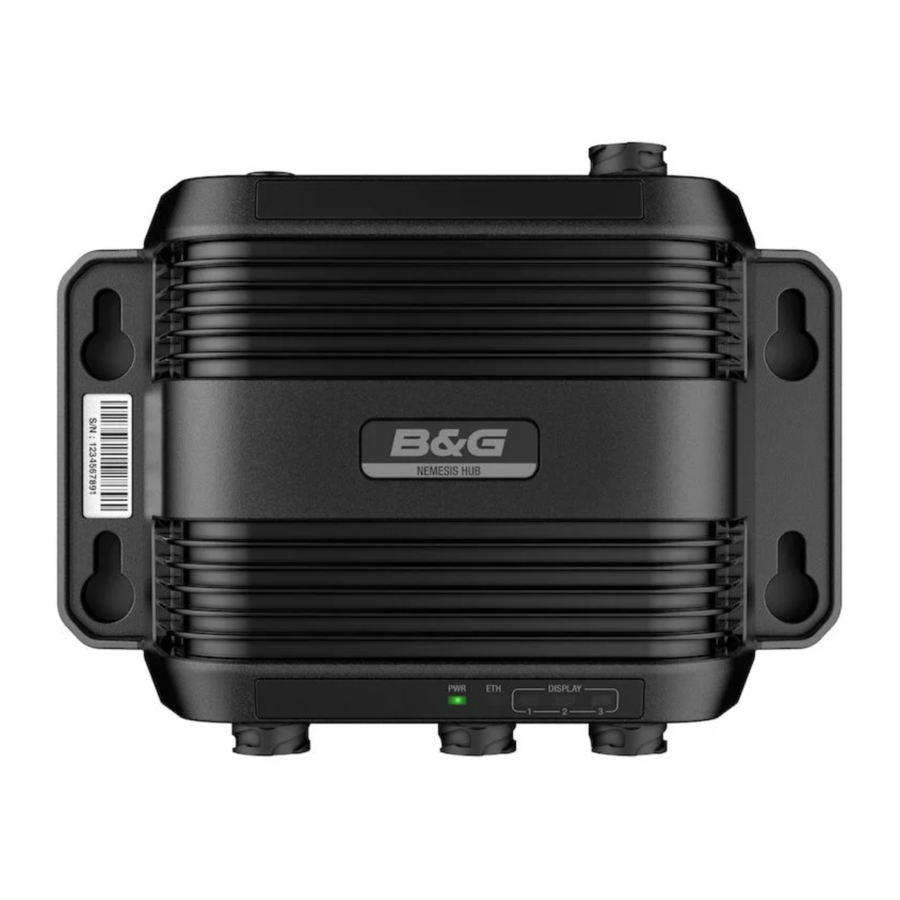

Қосқыштарға шолу

Төменгі қосқыштар

Жоғарғы қосқыштар

1. Ethernet - Қуат және Ethernet қосылымы
2. Дисплей қосқышы 1
3. Дисплей қосқышы 2
4. Дисплей қосқышы 3
5. Жерге қосу, M4

Жерге қосу

Құрылғыны жерге қосу ұсынылады. 1.5 mm2 (16 AWG) сым.

Дисплей сымдары

1. Ethernet қосқышы, дисплей порты 1-3
2. Дисплейдің қуат және Ethernet кабелі
3. Дисплей

LED индикаторлары

1. Қуат (PWR)
   Құрылғы қосылған кезде қуат индикаторы жанады.
2. Ethernet (ETH)
   Хаб пен кемелердің Ethernet желісі арасында деректер беріліп жатқанда Ethernet индикаторы жыпылықтайды.
3. Дисплей 1-3
   Хаб пен қосылған дисплей арасында деректер беріліп жатқанда дисплей индикаторлары жыпылықтайды.

Техникалық сипаттама

Сәйкестік туралы мәлімдеме

Декларациялар

Сәйкес келетін сәйкестік декларациясы келесі веб-сайттарда қол жетімді:

• www.bandg.com

Еуропа

Navico біздің жеке жауапкершілігімізбен өнімнің келесі талаптарға сәйкес келетінін мәлімдейді:

• EMC Directive 2014/30/EU бойынша CE

Америка Құрама Штаттары

→ Ескертпе: Пайдаланушыға сәйкестік үшін жауапты тараптың тікелей мақұлдауысыз кез келген өзгерістер немесе модификациялар пайдаланушының жабдықты пайдалану құқығын жоққа шығаруы мүмкін екендігі ескертіледі.

Австралия және Жаңа Зеландия

Navico біздің жеке жауапкершілігімізбен өнімнің келесі талаптарға сәйкес келетінін мәлімдейді:

• Radiocommunications (Electromagnetic Compatibility) standard 2017 стандартының 2-деңгейлі құрылғылары

Сауда белгілері

®Reg. U.S. Pat. & Tm. Off, және ™ жалпы құқық белгілері. Navico Holding AS және басқа да ұйымдар үшін жаһандық сауда белгісі құқықтары мен аккредиттеулерін қарау үшін www.navico.com/intellectual-property сайтына кіріңіз.
