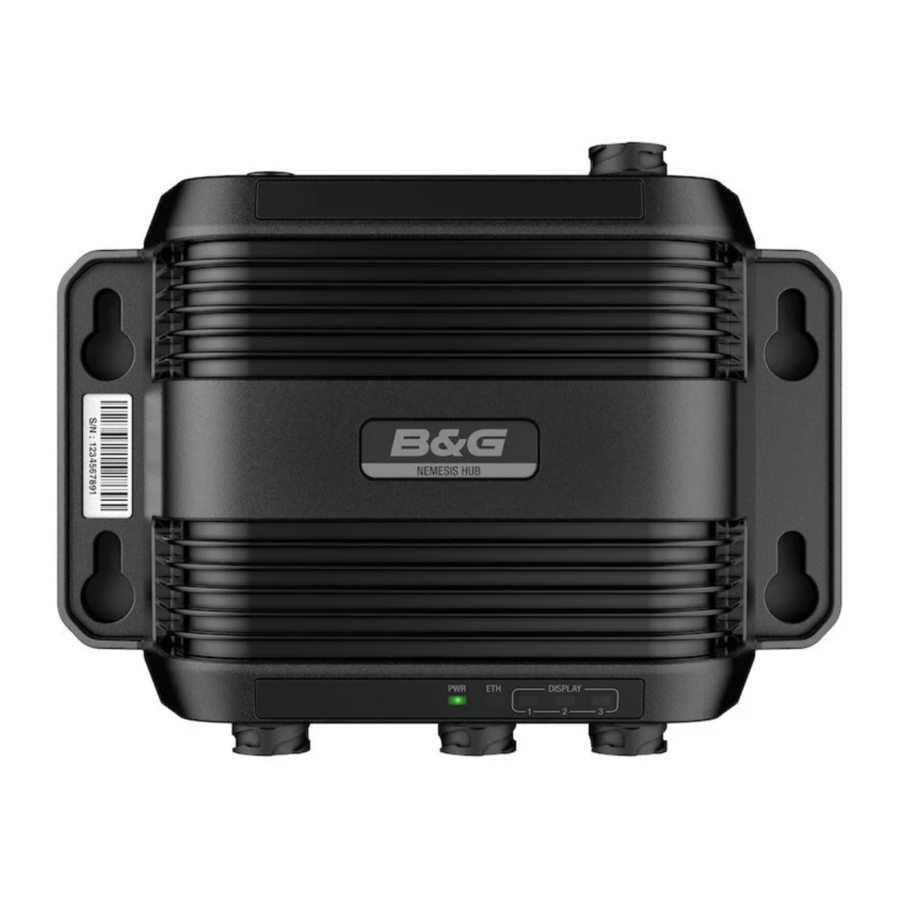

B&G NEMESIS - Instrukcja instalacji huba

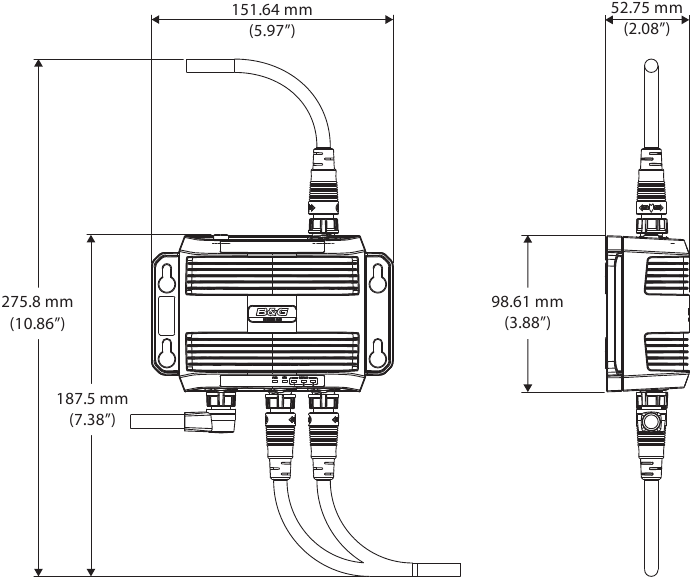

Rysunek wymiarowy

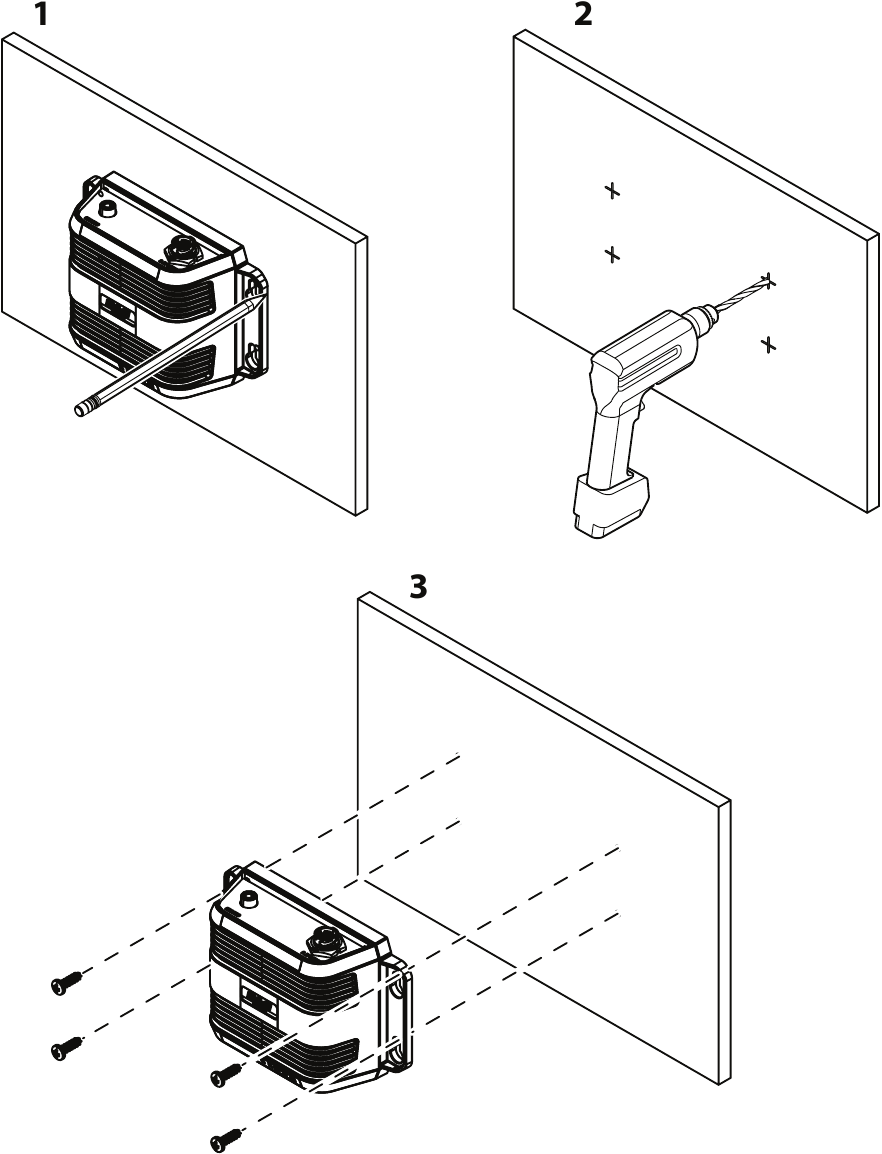

Montaż

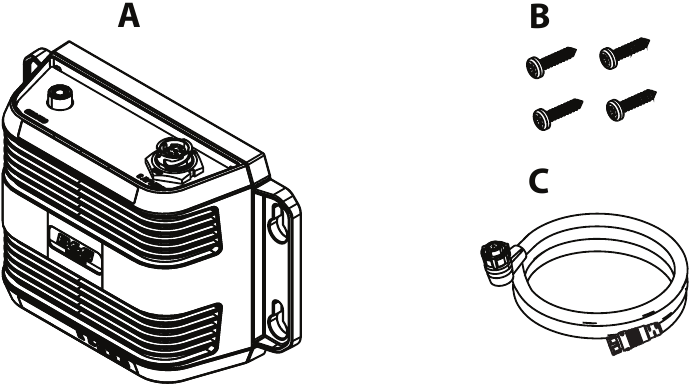

Zawarte części

1. Przełącznik Ethernet
2. Zestaw mocujący
3. Kabel połączeniowy wyświetlacza
4. Zaślepki (nie pokazane na ilustracji)

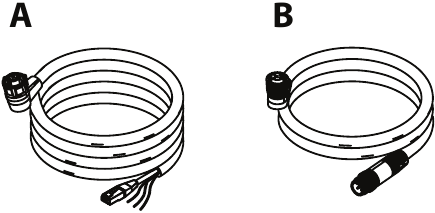

Akcesoria (sprzedawane oddzielnie)

1. Kabel zasilania i Ethernet
2. Kabel złącza wyświetlacza

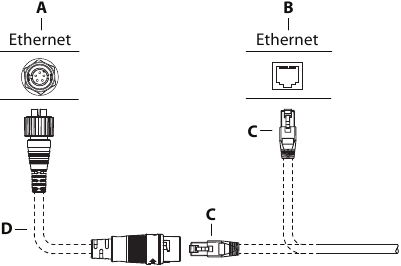

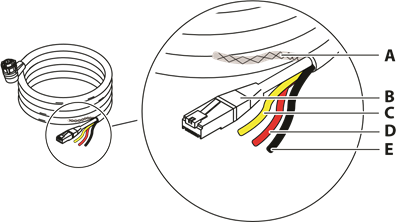

Okablowanie Ethernet i zasilania

1. Ekran
2. Złącze Ethernet (RJ45)
3. Nie używane, żółty
4. +12/24 V DC, czerwony
5. DC ujemny, czarny

Zasilanie

Urządzenie jest przeznaczone do zasilania systemem 12 lub 24 V DC. Jest zabezpieczone przed odwrotną polaryzacją, zbyt niskim i zbyt wysokim napięciem (przez ograniczony czas). Bezpiecznik lub wyłącznik automatyczny powinien być zamontowany na dodatnim zasilaniu. Zalecana wartość bezpiecznika znajduje się w specyfikacji technicznej.

Ekran (A) w większości przypadków może być izolowany od wszystkich innych przewodów. W przypadku wystąpienia zakłóceń ze strony innej elektroniki pokładowej, ekran można podłączyć do uziemienia kadłuba statku, aby pomóc zredukować wszelkie zakłócenia, ale generalnie nie jest to wymagane.

Żółty przewód (B) w kablu zasilającym nie jest używany i powinien być izolowany od wszystkich innych przewodów.

1. Ekran
2. Nie używane, żółty
3. +12/24 V DC, czerwony
4. DC ujemny, czarny
5. Przełącznik
6. Bezpiecznik

Urządzenie włączy się po podłączeniu zasilania.

Ethernet

Podłącz złącze Ethernet do sieci Ethernet CPU B&G twojego statku w celu przesyłania danych do wyświetlaczy. Nie jest wymagana specjalna konfiguracja do ustanowienia sieci Ethernet.

1. Przełącznik Ethernet z 5-pinowym gniazdem Ethernet
2. CPU B&G lub przełącznik Ethernet z gniazdem Ethernet RJ45
3. Wtyczka kabla Ethernet (RJ45)
4. Kabel adaptera Ethernet (RJ45 do 5-pin), opcjonalny

Przegląd złączy

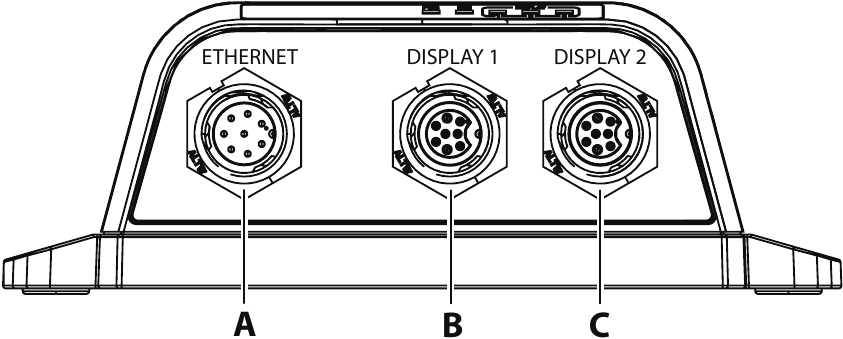

Dolne złącza

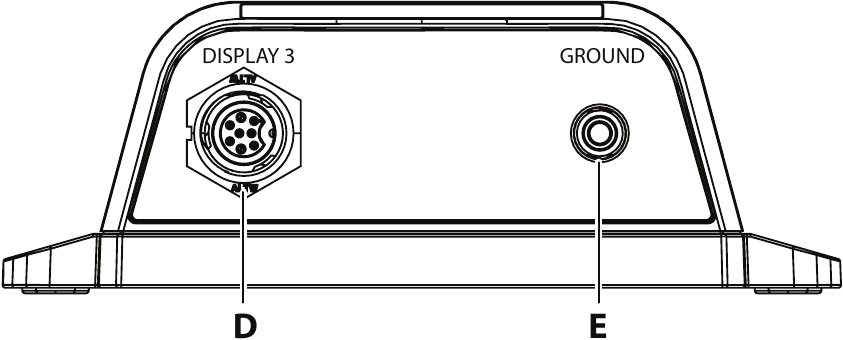

Górne złącza

1. Ethernet - Złącze zasilania i Ethernet
2. Złącze wyświetlacza 1
3. Złącze wyświetlacza 2
4. Złącze wyświetlacza 3
5. Uziemienie, M4

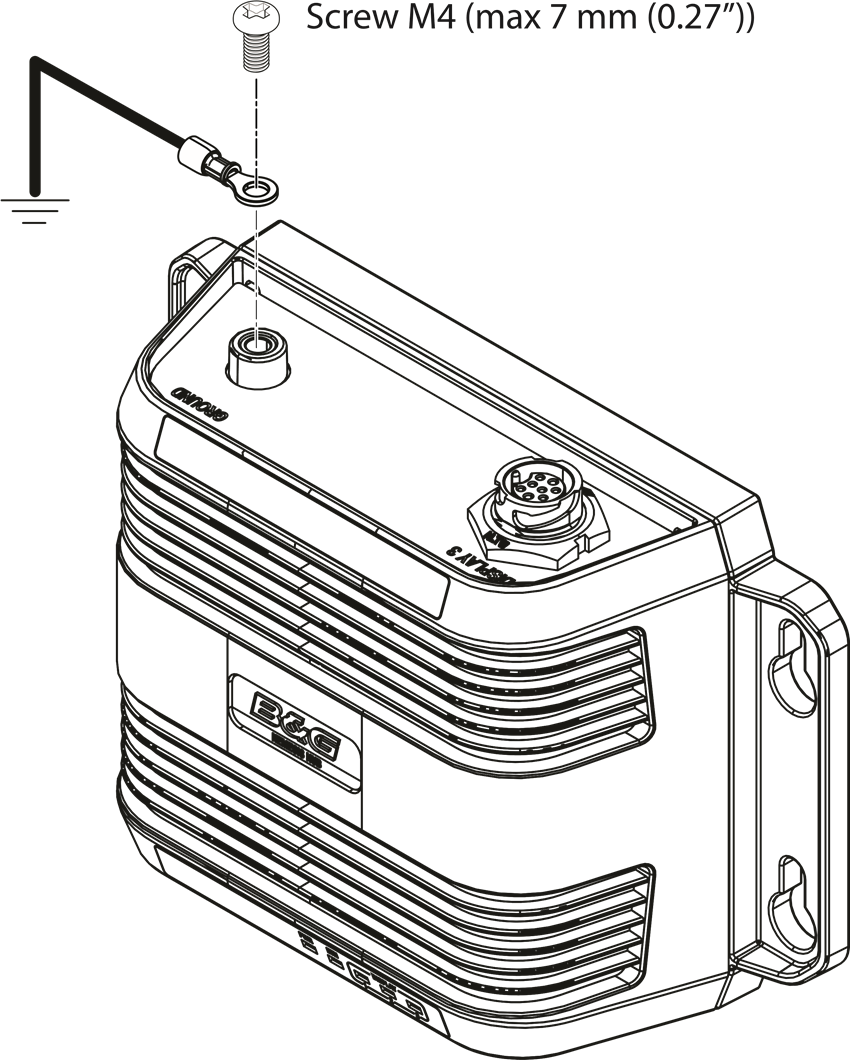

Uziemienie

Zaleca się uziemienie urządzenia. Przewód 1,5 mm2 (16 AWG).

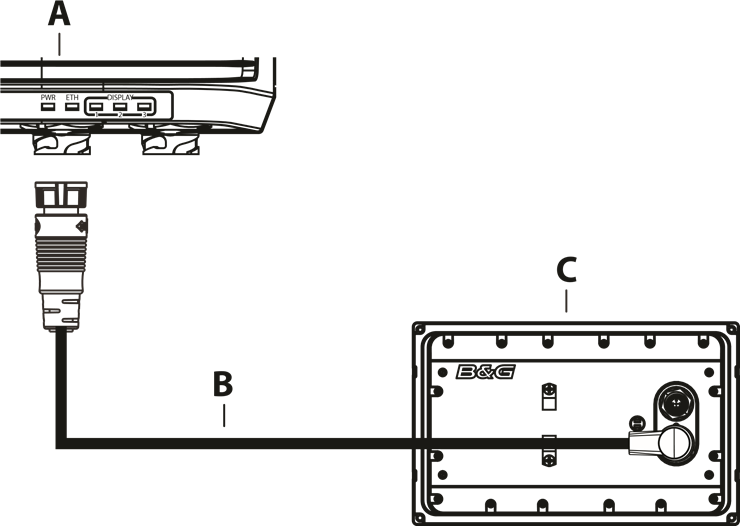

Okablowanie wyświetlacza

1. Przełącznik Ethernet, port wyświetlacza 1-3
2. Kabel zasilania i Ethernet wyświetlacza
3. Wyświetlacz

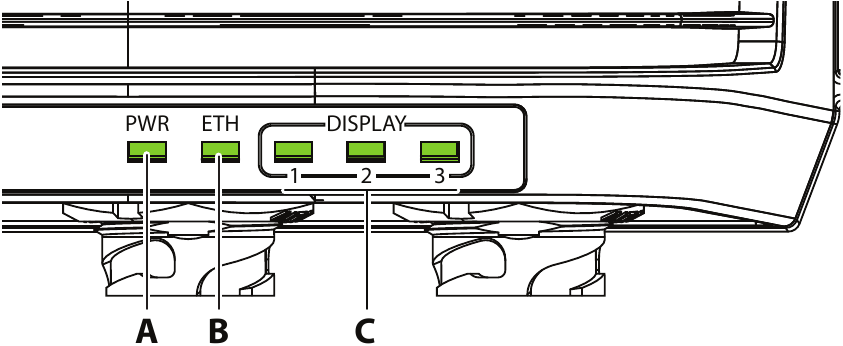

Wskaźniki LED

1. Zasilanie (PWR)
   Wskaźnik zasilania świeci, gdy urządzenie jest zasilane.
2. Ethernet (ETH)
   Wskaźnik Ethernet miga podczas przesyłania danych między hubem a siecią Ethernet statku.
3. Wyświetlacz 1-3
   Wskaźniki wyświetlacza migają podczas przesyłania danych między hubem a podłączonym wyświetlaczem.

Specyfikacja techniczna

Oświadczenie o zgodności

Deklaracje
