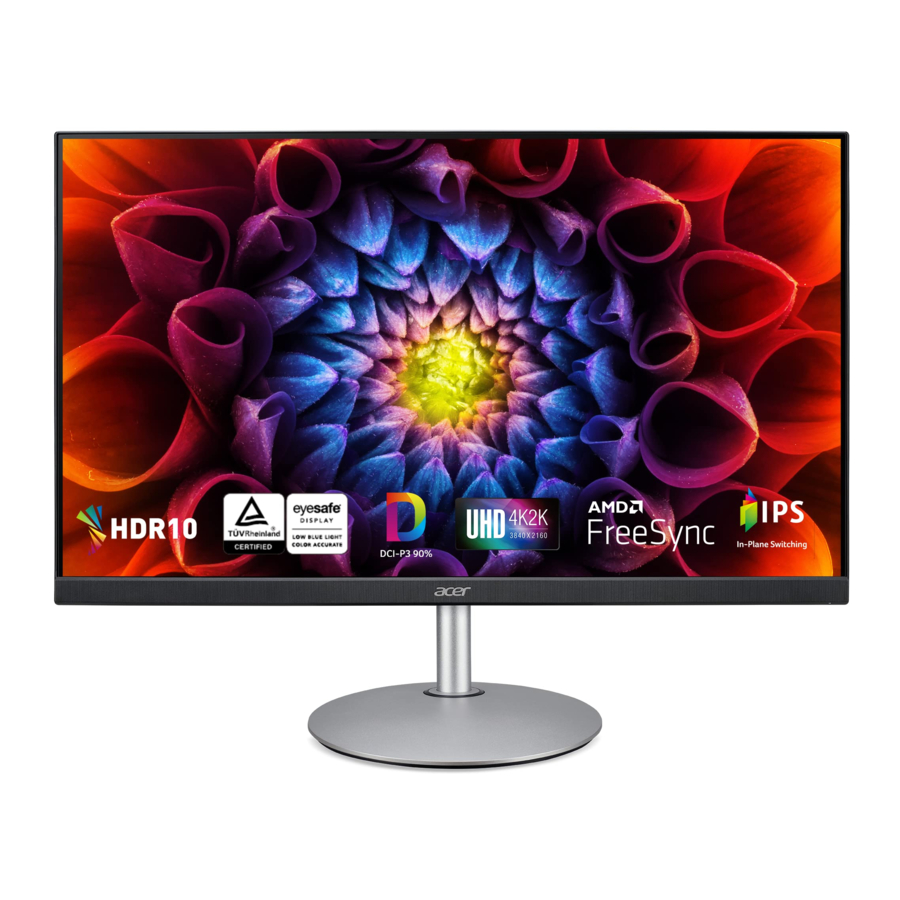

Acer CBL282K, CB2 Series Ръководство
Съдържание
Прикрепване на монитора към основата
- Извадете монитора от опаковката.
- Прикрепете поставката към основата. (за избрани модели).
- Завъртете по посока на часовниковата стрелка, за да заключите. Уверете се, че основата е заключена към стойката. (за избрани модели)
- Закрепете основата към стойката, като завъртите винта с помощта на вградения щифт или подходяща монета. (за избрани модели)
Свързване на монитора към компютър
- Изключете компютъра и извадете захранващия кабел на компютъра.
- Свържете сигналния кабел към DP (по избор) и/или HDMI (по избор) входния гнездо на монитора и DP (по избор) и/или HDMI (по избор) изходния гнездо на графичната карта на компютъра. След това затегнете винтовете на конектора на сигналния кабел.
- По избор: Свържете гнездото за аудио вход (AUDIO IN) на LCD монитора и порта за линеен изход на компютъра с аудио кабела.
- Вкарайте захранващия кабел на монитора в захранващия порт на гърба на монитора.
- Включете захранващите кабели на вашия компютър и вашия монитор в близък електрически контакт.
Забележка: Аудио изходът е само за модел с аудио изход. Моля, проверете ръководството за потребителя за повече инструкции.
FreeSync (DP/HDMI):
Той може да позволи на графичен източник, поддържащ FreeSync, динамично да регулира честотата на опресняване на дисплея въз основа на типични честоти на кадрите на съдържанието за енергийно ефективна, практически безпроблемна и нисколатентна актуализация на дисплея.
Външни контроли
| 1 | Бутон за включване | Включва/изключва монитора. Синьото показва, че е включено захранването. Кехлибареното показва режим на готовност/пестене на енергия. |
| 2 | Функционален клавиш |
|
| 3 | Функционален клавиш |
|
| 4 | Функционален клавиш |
|
| 5 | Функционален клавиш |
|
СПЕЦИФИКАЦИЯ
| LCD панел | Задвижваща система | TFT цветен LCD | |
| Размер | 28"W (71cm) | ||
| Разстояние между пикселите | 0.16mm(H) x 0.16mm(V) | ||
| Яркост | 300cd/m2(Типично) | ||
| Контраст | 100 000 000:1 Макс. (ACM) | ||
| Ъгъл на видимост | 178° (H) 178° (V) (CR=10) (Типично) | ||
| Време за реакция | 4ms (G до G) | ||
| Тип панел | In-Plane Switching | ||
| H-честота | HDMI:30-160KHz DP:160-160KHz | ||
| V-честота | 40-60Hz | ||
| Цветове на дисплея | 1.07B Цвята | ||
| Тактова честота | 600MHz | ||
| Макс. Резолюция | 3840x2160@60Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Консумация на енергия @200cd/m2 | Режим ON | 31W (типично) | |
| Режим на готовност | 0.5W (типично) | ||
| Режим Off | 0.35W (типично) | ||
| Входен конектор | DP (Само DP модел) (По избор) HDMI (Само HDMI модел) | ||
| Входен видео сигнал | DP (Само DP модел) (По избор) HDMI (Само HDMI-входен модел) | ||
| Високоговорители | 2W x 2 | ||
| Аудио | Аудио-изход (Само аудио-изходен модел) | ||
| Максимален размер на екрана | Хоризонтално: 620.928mm Вертикално: 341.28mm | ||
| Източник на захранване | 100-240V~, 50/60Hz | ||
| Съображения за околната среда | Работна температура: 0° до 40°C Температура на съхранение: -20° до 60°C Работна влажност: 20% до 80% | ||
| Размери | 637(W) x 437-567(H) x 269 (D)mm | ||
| Тегло (N. W.) | 7.25kg Unit (net) | ||
| Механична спецификация | Наклон: -5° до +35° Въртене: Да Регулиране на височината: 130mm Въртене: Да Разглобяема поставка за крака: Да | ||
| Външни контроли: | Функции | Яркост Контраст Black Boost Синя светлина ACM HDR Super Sharpness Auto Config H. Позиция V. Позиция Фокус Часовник Гама Цветна температура. Режими sRGB Mode Grayscale Mode 6-axis Hue 6-axis Saturate Сила на звука Без звук Over Drive FreeSync VRB Refresh Rate Num Език OSD Timeout Прозрачност OSD Lock Вход Auto Source Wide Mode Hot Key Assignment DDC/CI HDMI Black Level Quick Start Mode Нулиране | |
| *Спецификациите може да варират в зависимост от модела, SKU и/или региона. | |||
Важни инструкции за безопасност
Моля, прочетете внимателно следните инструкции.
- За да почистите екрана на LCD монитора:
- Изключете LCD монитора и извадете захранващия кабел.
- Напръскайте почистващ разтвор без разтворители върху парцал и почистете внимателно екрана.
- Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може да го повреди сериозно.
- Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да причини трайна повреда на дисплея.
- Не отстранявайте капака и не се опитвайте да обслужвате това устройство сами. Обслужването от всякакъв характер трябва да се извършва от упълномощен техник.
- Съхранявайте LCD монитора в помещение с температура от -20° до 60°C (-4° до 140°F). Съхраняването на LCD монитора извън този диапазон може да доведе до трайна повреда.
- Незабавно изключете монитора и се обадете на упълномощен техник, ако възникне някое от следните обстоятелства:
- Сигналният кабел на монитора към компютъра е износен или повреден.
- Течност се разлее върху LCD монитора или мониторът е изложен на дъжд.
- LCD мониторът или кутията са повредени.
