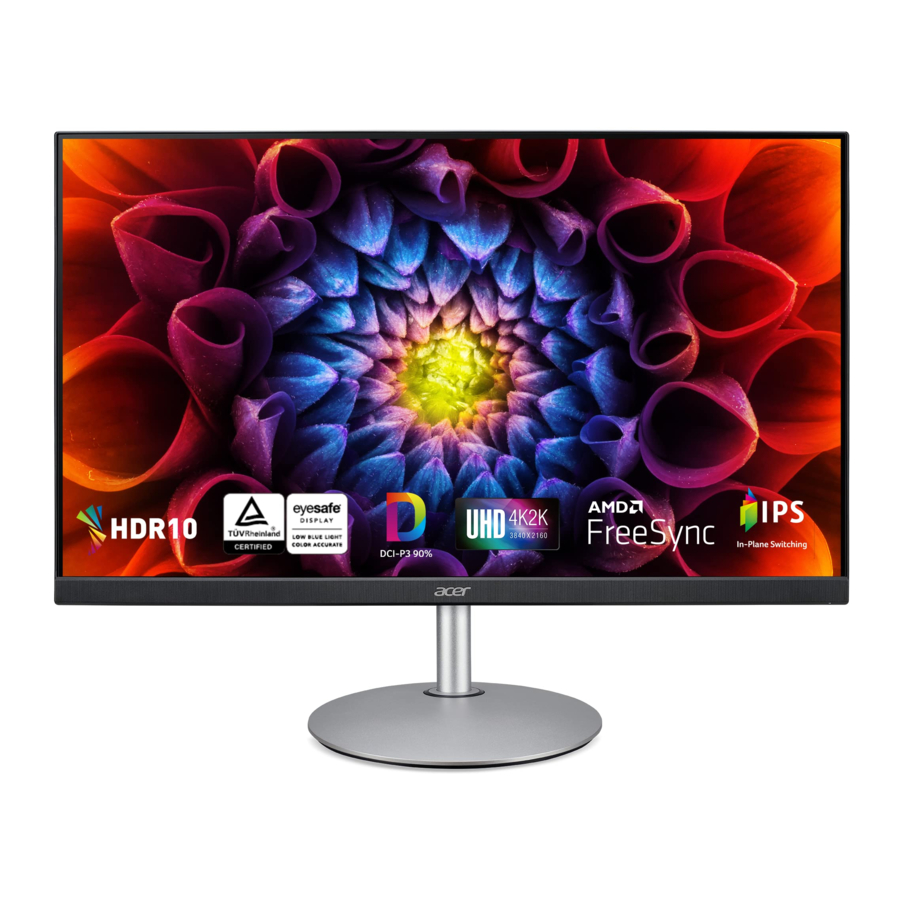

Panduan Acer CBL282K, CB2 Series

Isi
Acer CBL282K CB2 Series

Memasang monitor ke dudukan

  1. Lepaskan monitor dari kemasan.
  2. Pasang footstand ke dudukan. (untuk model tertentu).
  3. Putar searah jarum jam untuk mengunci. Pastikan dudukan terkunci pada penyangga. (untuk model tertentu)
  4. Kencangkan dudukan ke penyangga dengan memutar sekrup menggunakan tab terintegrasi atau koin yang sesuai. (untuk model tertentu)

Menghubungkan monitor Anda ke komputer

Menghubungkan monitor

  1. Matikan komputer dan cabut kabel daya komputer Anda.
  2. Hubungkan kabel sinyal ke soket input DP (opsional) dan/atau HDMI (opsional) monitor, dan soket output DP (opsional) dan/atau HDMI (opsional) kartu grafis pada komputer. Kemudian kencangkan sekrup jempol pada konektor kabel sinyal.
  3. Opsional: Hubungkan soket input audio (AUDIO IN) monitor LCD dan port line-out pada komputer dengan kabel audio.
  4. Masukkan kabel daya monitor ke port daya di bagian belakang monitor.
  5. Colokkan kabel daya komputer dan monitor Anda ke stopkontak listrik terdekat.

Catatan: Output audio hanya untuk model output audio. Silakan periksa panduan pengguna untuk instruksi lebih lanjut.

FreeSync (DP/HDMI):
Ini dapat memungkinkan sumber grafis yang didukung FreeSync untuk menyesuaikan kecepatan refresh layar secara dinamis berdasarkan kecepatan bingkai konten standar untuk pembaruan layar yang hemat daya, hampir bebas gangguan, dan latensi rendah.
FreeSync

Kontrol eksternal

1 Tombol daya Menyalakan/mematikan monitor. Biru menunjukkan daya menyala. Kuning menunjukkan mode standby/hemat daya.
2 Tombol fungsi
Tombol fungsi
  1. Tekan untuk melihat halaman Utama. Tekan lagi untuk masuk ke fungsi hotkey1.
  2. Saat Menu Fungsi aktif, tekan tombol ini untuk melihat informasi dasar untuk monitor Anda dan input saat ini atau mengatur ulang pengaturan warna khusus ke default pabrik.
3 Tombol fungsi
Tombol fungsi
  1. Tekan untuk melihat halaman Utama. Tekan lagi untuk masuk ke fungsi hotkey2.
  2. Saat Menu Fungsi aktif, tekan tombol ini untuk memilih mode skenario atau mode game.
4 Tombol fungsi
Tombol fungsi
  1. Tekan untuk melihat halaman Utama. Tekan lagi untuk masuk ke fungsi pilih Input.
  2. Saat Menu Fungsi aktif, tombol ini akan keluar dari OSD.
5 Tombol fungsi
Tombol fungsi
  1. Tekan untuk melihat halaman Utama. Tekan lagi untuk masuk ke fungsi berikutnya di Menu Fungsi.
  2. Tombol toggle tunggal di bagian belakang bezel Layar beroperasi seperti joystick. Untuk memindahkan kursor, cukup alihkan tombol dalam empat arah. Tekan tombol untuk memilih opsi yang diinginkan. Abu-abu terang menunjukkan dapat dioperasikan. Abu-abu gelap menunjukkan tidak dapat dioperasikan.

SPESIFIKASI

Panel LCD Sistem penggerak LCD Warna TFT
Ukuran 28"W (71cm)
Jarak piksel 0.16mm(H) x 0.16mm(V)
Kecerahan 300cd/m2(Tipikal)
Kontras 100,000,000:1Maks. (ACM)
Sudut pandang 178° (H) 178° (V) (CR=10) (Tipikal)
Waktu respons 4ms (G ke G)
Jenis Panel In-Plane Switching
H-Frequency

HDMI:30-160KHz

DP:160-160KHz
V-Frequency 40-60Hz
Warna Tampilan 1.07B Warna
Dot Clock 600MHz
Maks. Resolusi 3840x2160@60Hz
Plug & Play VESA DDCCI/DDC2B

Konsumsi daya

@200cd/m2

 Mode ON 31W(typ.)
Mode Standby 0.5W(typ.)
Mode Off 0.35W(typ.)
Konektor Input DP (Hanya Model DP)(Opsional)
HDMI (Hanya Model HDMI)
Sinyal Video Input DP (Hanya Model DP)(Opsional)
HDMI (Hanya Model HDMI-Input)
Speaker 2W x 2
Audio Audio-Output (Hanya Model Audio-Output)
Ukuran Layar Maksimum Horizontal: 620.928mm
Vertikal: 341.28mm
Sumber Daya 100-240V~, 50/60Hz
Pertimbangan Lingkungan Suhu Pengoperasian: 0° hingga 40°C Suhu Penyimpanan: -20° hingga 60°C
Kelembapan Pengoperasian: 20% hingga 80%
Dimensi 637(W) x 437-567(H) x 269 (D)mm
Berat (N. W.) 7.25kg Unit (bersih)
Spesifikasi mekanisme Miring: -5° hingga +35°
Putar: Ya
Penyesuaian tinggi: 130mm
Pivot: Ya
Dudukan kaki yang dapat dilepas: Ya
Kontrol Eksternal: Fungsi Kecerahan
Kontras
Black Boost
Blue Light
ACM
HDR
Super Sharpness
Auto Config
H. Posisi
V. Posisi
Fokus
Clock
Gamma
Suhu Warna.
Mode
Mode sRGB
Mode Grayscale
6-axis Hue
6-axis Saturate
Volume
Mute
Over
Drive
FreeSync
VRB
Refresh Rate Num
Bahasa
OSD Timeout
Transparansi
OSD Lock
Input
Auto Source
Wide Mode
Hot Key Assignment
DDC/CI
HDMI Black Level
Quick Start Mode
Reset
*Spesifikasi dapat bervariasi tergantung pada model, sku, dan/atau wilayah.

Petunjuk keselamatan penting

Harap baca petunjuk berikut dengan saksama.

  1. Untuk membersihkan layar monitor LCD:
    • Matikan monitor LCD dan cabut kabel daya.
    • Semprotkan larutan pembersih non-pelarut ke kain dan bersihkan layar dengan lembut.
  2. Jangan letakkan monitor LCD di dekat jendela. Memaparkan monitor ke hujan, kelembapan, atau sinar matahari dapat merusaknya secara parah.
  3. Jangan berikan tekanan pada layar LCD. Tekanan berlebihan dapat menyebabkan kerusakan permanen pada layar.
  4. Jangan lepaskan penutup atau mencoba memperbaiki unit ini sendiri. Teknisi resmi harus melakukan servis apa pun.
  5. Simpan monitor LCD di ruangan dengan suhu -20° hingga 60°C (-4° hingga 140°F). Menyimpan monitor LCD di luar rentang ini dapat menyebabkan kerusakan permanen.
  6. Segera cabut monitor Anda dan hubungi teknisi resmi jika salah satu dari kondisi berikut terjadi:
    • Kabel sinyal Monitor-ke-PC berjumbai atau rusak.
    • Cairan tumpah ke monitor LCD atau monitor terkena hujan.
    • Monitor atau casing LCD rusak.
