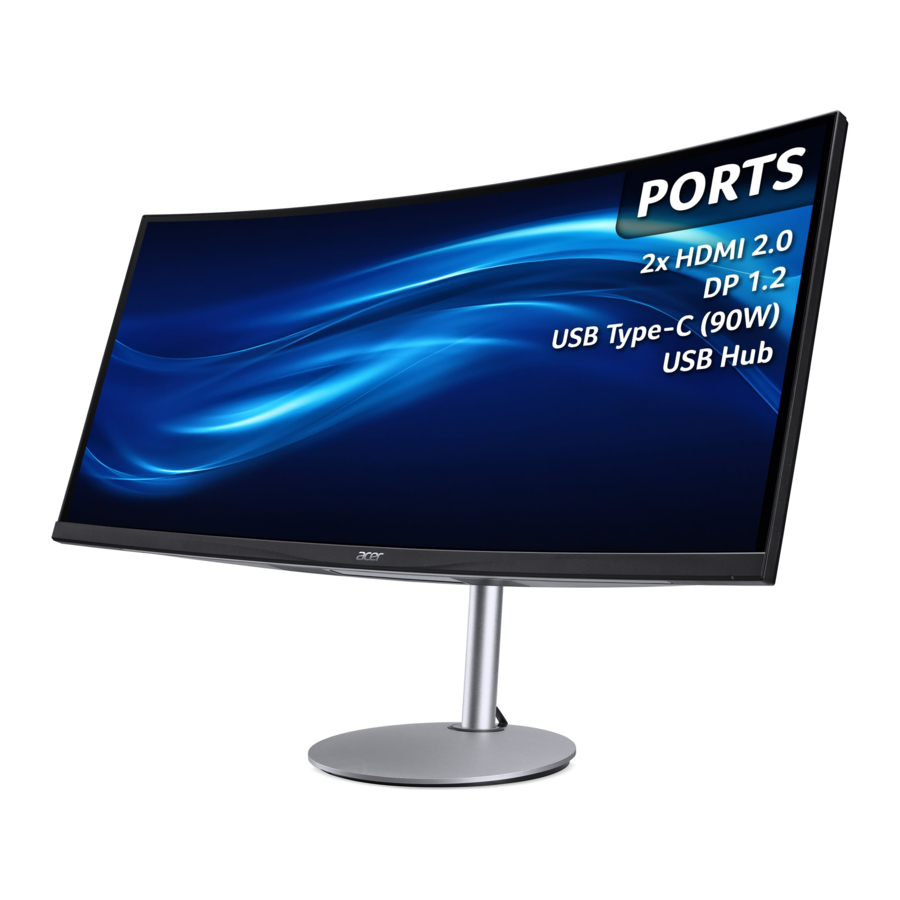

Panduan Ekstensi Acer CB342CUR

Diagram tampilan terurai dengan daftar item

Instruksi Mekanis

Peralatan yang Dibutuhkan
Daftar jenis dan ukuran peralatan yang biasanya dapat digunakan untuk membongkar produk hingga titik di mana komponen dan bahan yang memerlukan perlakuan selektif dapat dilepas. Deskripsi Alat:

• Obeng (kepala Phillip, kepala Heksagonal)
• Pisau lipat

Prosedur Pembongkaran

1. Letakkan monitor menghadap ke bawah pada bantalan yang cocok,
   1. Gunakan jari untuk melepaskan sekrup untuk melepas alas.
   2. Gunakan alat untuk mengeluarkan penutup engsel.
   3. Lepaskan sekrup untuk mengeluarkan assy stand.

2. Lepaskan penutup belakang.

1. Lepaskan sekrup.


2. Gunakan alat (seperti gambar yang digunakan) untuk membuka semua kait. (Berhati-hatilah dengan posisi papan tombol.) Catatan: harap selalu mulai dari lubang pembuka di bagian bawah penutup. JANGAN membukanya terlalu keras! Ini dapat menyebabkan kerusakan pada penutup.

3. Lepaskan kabel untuk melepas penutup belakang sepenuhnya.


3. Lepaskan kabel, sobek semua selotip, lepaskan sekrup untuk melepas rangka utama, USB bkt, dan speaker.

4. Lepaskan sekrup untuk melepas rangka tengah dan mengeluarkan papan LED.

5. Lepaskan sekrup untuk memisahkan papan utama dan papan USB secara terpisah.

6. Papan Utama, papan USB
   CATATAN: Papan sirkuit > 10 cm 2 telah disorot dengan persegi panjang berwarna kuning seperti yang ditunjukkan gambar di atas. Harap lepaskan Papan sirkuit dan ikuti peraturan setempat untuk pembuangan.

7. Lepaskan sekrup untuk memisahkan rangka tengah dari panel.
   CATATAN: Papan sirkuit > 10 cm 2 telah disorot dengan persegi panjang berwarna kuning seperti yang ditunjukkan gambar di atas. Harap lepaskan Papan sirkuit dan ikuti peraturan setempat untuk pembuangan.

8. Lepaskan sekrup dan keluarkan papan tombol


Proses Peningkatan Firmware

1. Persiapan

2. Buka folder dan klik dua kali alat ISP untuk menjalankannya.

3. Instal driver port USB dengan mengklik "Communication Option" (Opsi Komunikasi).

   1. Klik "Install" (Instal) untuk memprosesnya.

   2. Lepaskan kabel USB dari PC dan sambungkan kembali, lalu klik "Detect" (Deteksi), seharusnya akan muncul "0" yang berarti driver port USB berhasil diinstal.

   3. Masuk ke menu manajer komputer di bawah PC untuk memeriksa apakah bagian merah di bawah ini ditampilkan untuk memastikan driver ISP ini berhasil diinstal

4. Peningkatan firmware
   1. Pilih metode Akses USB sebagai Realtek USB.
   2. Tingkatkan firmware sebagai urutan.

      1. Centang, √
      2. memuat perangkat lunak yang diperlukan
      3. Opsi ISP
5. Setelah sekitar 1 menit, akan muncul pesan setelah peningkatan berhasil. (Di sini R272 digunakan sebagai contoh)


Periksa versi FW setelah peningkatan

1. Cara membuka menu pabrik.
   1. Sambungkan sumber HDMI ke monitor dan hidupkan. Silakan lihat kontrol pengguna seperti di bawah ini.

   2. Cara ke menu pabrik: Nyalakan monitor, tekan tombol tombol 332211, layar akan muncul di bawah ini.

2. Lakukan reset pabrik di menu pengguna.
   1. Restart monitor setelah membuka menu pabrik. Lalu buka menu pengguna. Tekan tombol tombol 4411 untuk mengatur ulang.


   2. Reset pabrik akan mematikan mode "Burn in" yang warnanya beralih antara merah, hijau, biru, dan hitam.

T&J

Kondisi apa yang harus memperbarui FW?

Secara total, X34, XB240HA, XB270HA, dan XB281HK semuanya memiliki kombinasi 6 bagian FW untuk menjadi model G-SYNC.

1. Bit-stream
   Modul-modul tersebut dikirimkan dengan Rel7 yang sudah diprogram sebelumnya, yang mana merupakan RTL dan kode DP CPU yang sama persis seperti yang ada di Rel8. Kode RTL dan DP CPU belum diubah sejak Rel7. Jadi, bagian ini tidak perlu kita flash kecuali NV memperbarui kode RTL atau DP CPU.
2. Mikro-pengontrol modul
   Modul-modul tersebut dikirimkan dengan 1.12 yang sudah diprogram sebelumnya, yang mana merupakan versi terbaru untuk model G-SYNC. Bagian ini tidak perlu kita flash kecuali NV memperbaruinya untuk mengatasi masalah tertentu.
3. Bitmap(.bin)
   Kombinasi OSD memiliki bitmap untuk digabungkan menjadi OSD gaya Acer. Oleh karena itu, jika ada perubahan pada OSD, misalnya, memperbarui berbagai bahasa atau mengubah bitmap...dll., maka bagian ini perlu diperbarui.
4. FW navigasi OSD(.elf)
   Navigasi OSD dikontrol melalui bagian ini. Oleh karena itu, jika ada masalah navigasi yang ditemukan oleh pengguna akhir atau NV memperbarui OSD_lib untuk mengatasi masalah tertentu...dll., maka bagian ini perlu diperbarui.
5. Profil panel
   Profil panel meliputi tabel OD dan Gamma. Kedua tabel telah disempurnakan oleh NVIDIA. Tabel ini juga mendapatkan sertifikasi dari NVIDIA. Oleh karena itu, kita tidak perlu memperbaruinya setelah MP kecuali NVIDIA memperbaruinya untuk mengatasi masalah tertentu.
6. Mikro-pengontrol papan dasar
   Bagian ini mengontrol Keypad, lampu LED, dan daya hub USB hidup/mati. Bagian ini tidak perlu diperbarui kecuali ada perubahan pada Keypad, lampu LED, dan perilaku daya USB hidup/mati..dll.
   Pada dasarnya, c, d, dan e akan diperbarui bersama-sama berdasarkan pengalaman. Bagian ini dapat menjadi dasar untuk melakukan flashing bersama-sama.

Apakah ada urutan pembaruan untuk 6 bagian FW?

Prioritas pertama adalah Bit-Stream. Setelah itu, tidak ada urutan pembaruan untuk 5 bagian lainnya. Selain itu, jika ada bagian yang diperbarui, siklus daya AC harus dilakukan untuk mengatur ulang dan memulai ulang modul.

Mengapa tidak ada SN Produk OSD?

Modul G-SYNC tidak menyediakan jembatan komunikasi antara MNT dan PC. Oleh karena itu, TPV tidak dapat menulis PN, vendor, dan kode versi ke dalam EEPROM. Hanya SN yang dapat menggunakan alat NVIDIA untuk menulis data ke EEPROM.

Bagaimana cara memeriksa fungsi G-SYNC aktif?

Anda dapat menautkan ke http://www.nvidia.com/coolstuff/demos#!/g-sync untuk mengunduh program demo.

Bagaimana cara memeriksa fungsi ULMB aktif?

Demo sintetis yang bagus adalah uji Blur Busters UFO, yang dapat ditemukan di www.testufo.com. Aktifkan dan nonaktifkan ULMB sambil menatap gambar UFO yang bergerak.

Proses Penulisan EDID

1. Persiapan Lingkungan Uji

2. Instal driver LPT

1. Klik dua kali ikon untuk menginstal driver. Restart PC setelah instalasi.

3. Siapkan EDID yang akan ditulis

4. Salin Acer CB342CUR ke folder DDC dan letakkan DDC dan alat ISP bersama-sama.

5. Jalankan alat ISP
   1. Klik dua kali ikon untuk membuka alat.

   2. Pilih folder EDID (di sini CB382CUR digunakan sebagai contoh).

   3. Muat EDID berhasil. Centang "Only connect HDMI, input the 22 SN, and then click "Write EDID" (Hanya hubungkan HDMI, masukkan 22 SN, lalu klik "Write EDID")". Jangan tutup menu pabrik saat menulis EDID.

   4. Ketika "PASS" (LULUS) berwarna hijau muncul, proses selesai.

   5. Periksa S/N di menu pengguna monitor. Tekan "MENU" (MENU) dan pilih "Information" (Informasi)—"SN" (SN), Anda dapat memeriksa SN.
   6. Pemecahan Masalah
      1. Tidak dapat menulis kesalahan.
      2. Coba beberapa cara di bawah ini untuk mengatasi kesalahan tidak dapat menulis!
         1. AC aktif pada monitor dan hidupkan. (Restart monitor)
         2. Bongkar monitor dan hubungkan 7 pin EEPROM ke GND untuk menonaktifkan proteksi tulis, lalu tulis EDID satu per satu.
         3. Atur Burn in terakhir untuk mencoba lagi.

Daftar FRU (Unit yang Dapat Diganti di Lapangan)

Bab ini memberikan Anda daftar FRU (Unit yang Dapat Diganti di Lapangan) dalam konfigurasi global Acer B246HYL. Lihat bab ini setiap kali memesan suku cadang untuk perbaikan atau untuk RMA (Otorisasi Pengembalian Barang).
Harap perhatikan bahwa SAAT MEMESAN SUKU CADANG FRU, Anda harus memeriksa informasi terbaru yang tersedia di web atau saluran regional Anda. Untuk alasan apa pun perubahan nomor suku cadang dilakukan, itu tidak akan dicatat di Panduan Servis yang dicetak. Untuk PENYEDIA LAYANAN RESMI ACER, kantor Acer Anda mungkin memiliki kode nomor suku cadang yang BERBEDA dari yang diberikan dalam daftar FRU dari Panduan Servis yang dicetak ini. Anda HARUS menggunakan daftar FRU lokal yang disediakan oleh kantor Acer regional Anda untuk memesan suku cadang FRU untuk perbaikan dan servis mesin pelanggan.
CATATAN: Untuk membuang atau mengembalikan suku cadang yang rusak, Anda harus mengikuti peraturan pemerintah daerah atau peraturan tentang cara membuangnya dengan benar, atau mengikuti aturan yang ditetapkan oleh kantor Acer regional Anda tentang cara mengembalikannya.

Gambar	Deskripsi	Nomor Suku Cadang TPV	Nomor Suku Cadang Acer
	PAPAN UTAMA UNTUK PANEL LM340UW6-SSA3 KR LGD W/ HDMI//DP/Type-c/SPKCBPC1TPC0F0(100GBRGT CA0FT1)	756GFHCB0BA0110000
	PAPAN USB(Type-c)	USBIQAE
	ASSEMBLY PAPAN TOMBOL	KEPCFQK9WB
	PAPAN LED (LED daya)	LEPCFQL1WB
	Panel LM340UW6-SSB1 KR LGD	750GBG340U6B11N000
	HDMI 2.0 KABEL 1800mm HITAM Tanpa Inti TIEN HSIANG	389G1848GAAFHH2000
	HDMI 2.0 KABEL 1800mm HOTRON	389G1848LAAFHH2000
	HDMI 2.0 KABEL 1800mm HITAM Tanpa Inti COMLINK	389G1848CAAFHH2000
	Kabel USB Type-C 1800mm Hitam Tanpa Inti COMLINK	389G1758CAAFCC015E
	Kabel USB Type-C 1800mm HOTRON	389G1758LAAFCC015E
	KABEL USB 3.0 1800mm HITAM Tanpa Inti HONGLIN	389G0175M02ALH
	KABEL USB 3.0 1800mm HITAM Tanpa Inti TIEN HSIANG	389G0175M02ALG
	KABEL USB 3.0 1800mm HITAM Tanpa Inti Ji-Haw	F89G0175M02ALA
	KABEL DP 1800mm HITAM	F89G1878LAAF0100AL
	KABEL DP 1800mm	F89G1878AAAF0100AL
	KABEL DP 1800mm	F89G1878HAAF0100AL
	KABEL DAYA 1800MM (EROPA)	089G604A18N-HL
	Adaptor 3M 19.5v/9.23A/180w	F80GLA19568DE100NT
	SPK X20029PF-001 8 OHM 9W 232x37.2mm 50mm BOX SUNLINK	F78G0090650YAA00NT
	WIRE HARNESS 6P-6P P1.25-P2.0 L=410MM 30V(PAPAN TOMBOL KE MB)	F95G8014-6Q845RPNT
	WIRE HARNESS 6P-6P P1.25-P2.0 L=410MM 30V(PAPAN TOMBOL KE MB)	F95G8014-6D845RPNT
	WIRE HARNESS 12P-12P P2.0-P2.0 L=520MM 300V(MB KE PANEL)	F95G801412Q843RPNT
	WIRE HARNESS 12P-12P P2.0-P2.0 L=520MM 300V(MB KE PANEL)	F95G801412W843RPNT
	WIRE HARNESS 4P-2P+2P P2.0 L=(350+300)MM 30VI(MB KE SPK)	F95G8014S4Q081RPNT
	WIRE HARNESS 4P-2P 2P P2.0 L=(350 300)MM 30V(MB KE SPK)	F95G8014S4W081RPNT
	WIRE HARNESS 3P-3P P1.25-P1.25 L=100MM 30V(PAPAN TOMBOL KE PAPAN LED)	F95G8022-3Q719RPNT
	WIRE HARNESS 3P-3P P1.25-P1.25 L=100MM 30V(PAPAN TOMBOL KE PAPAN LED)	F95G8022-3W719RPNT
	CABLE 41P-32P+41P-34P 240MM(MB KE PANEL -1- 2)	F95G801841L404
	KABEL LVDS 41P-32P+41P- 34P240MMXINYA(MB KE PANEL -1- 2)	F95G801841D404
	CABLE 50PIN 0.5MM 120MM JUNFENG(MB KE PAPAN USB)-Type-c	F95G176M-51008
	CABLE 50PIN 0.5MM 120MM QUNLI(MB KE USB PAPAN)-Type-c	F95G176Q-51008
	Penutup IO	A34G4163AEM-1L0100
	REAR COVER ASSY (ASSY PENUTUP BELAKANG)	A34G4029AEM-8L0130
	middle frame ASSY (ASSY bingkai tengah)	705GFACS813
	Stand Assy (Assy Stand)	F37G8089021
	Base Assy (Assy Dasar)	F37G8089B11
	USB-BKT	Q15G2623101
	MAINFRAME (RANGKA UTAMA) (H+M+DP+USB)-TYPE-C	Q15G2622109
	vesa BKT	Q15G2228103
	KEY (TOMBOL)	A33G1936AEM-1L0100
	Navi-Key untuk CB382CUR	A33G1904AEM-2L0100
	Sekrup D3x6	0D1G1030--6120

Petunjuk pemecahan masalah

HDMI/DP/DP ALT Mode (Opsional)

Catatan: Monitor Acer ditujukan untuk video dan tampilan visual informasi yang diperoleh dari perangkat elektronik.

Pemberitahuan Keselamatan Penting

Pengumuman Produk:
Produk ini disertifikasi untuk memenuhi Directive RoHS dan definisi produk Bebas Timbal. Penggunaan komponen penting yang disetujui saja disarankan saat situasi penggantian suku cadang yang rusak. Penjual tidak bertanggung jawab secara tersurat maupun tersirat, yang timbul dari modifikasi desain yang tidak sah atau penggantian suku cadang non-RoHS. Penyedia layanan menanggung semua kewajiban.

Kemampuan Perbaikan yang Berkualitas:
Servis dan perbaikan yang tepat penting untuk pengoperasian yang aman dan andal dari semua produk seri. Penyedia layanan yang direkomendasikan oleh penjual harus mengetahui pemberitahuan yang tercantum dalam manual servis ini untuk meminimalkan risiko cedera pribadi saat melakukan prosedur servis. Selain itu, metode perbaikan yang tidak tepat dapat merusak peralatan atau produk. Disarankan agar teknisi servis memiliki pengetahuan, pengalaman, serta pelatihan produk yang sesuai untuk setiap model baru sebelum melakukan prosedur servis.

PEMBERITAHUAN:
Untuk menghindari sengatan listrik, produk harus disambungkan ke kabel daya yang sah, dan matikan sakelar daya utama setiap kali sebelum melepas kabel daya AC.
Untuk menjauhkan produk dari air atau terpapar di lingkungan dengan kelembapan yang sangat tinggi.
Untuk memastikan keandalan produk ini yang berkelanjutan, gunakan hanya suku cadang yang ditentukan oleh produsen asli. ! Untuk memastikan perilaku perbaikan keselamatan berikut, letakkan bagian yang diganti di sisi komponen PWBA, bukan sisi solder.
Untuk memastikan penggunaan obeng yang tepat, ikuti torsi dan gaya yang tercantum dalam perakitan dan merupakan prosedur perakitan untuk memasang dan melepas sekrup.
Menggunakan solder Bebas Timbal untuk memasang bagian dengan baik.
Titik lebur solder Bebas Timbal yang diminta dalam derajat 220°C.
