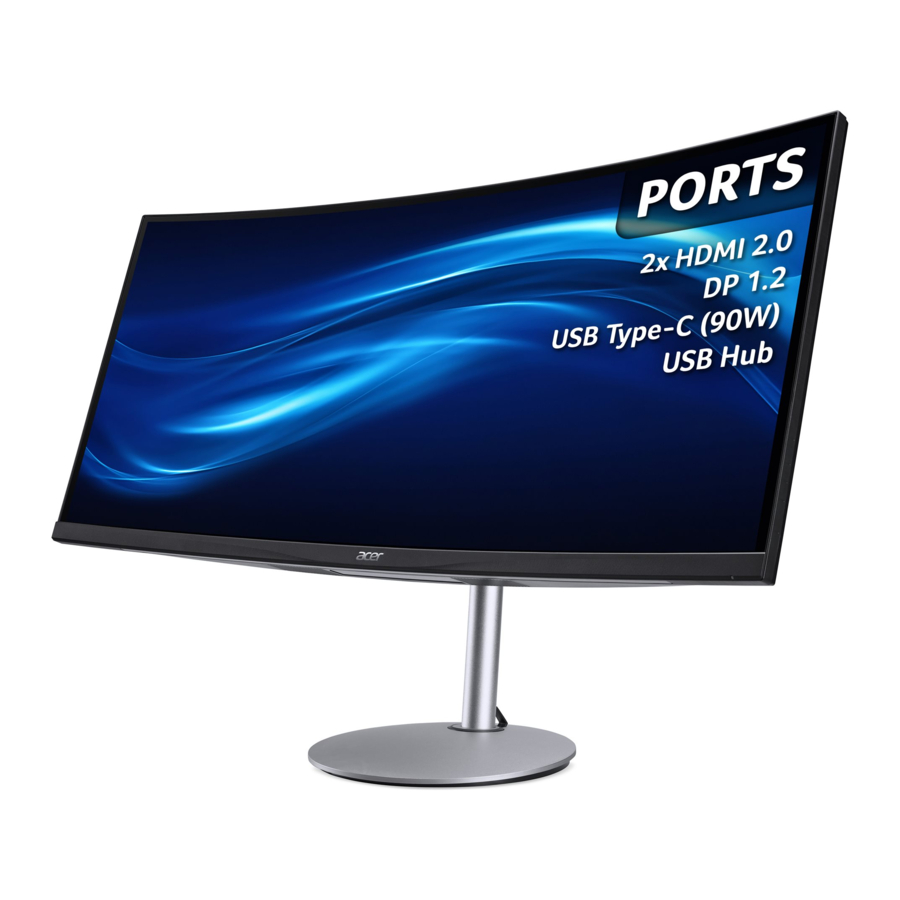

Ghid de Extensie Acer CB342CUR

Diagramă explodată cu lista de elemente

Instrucțiuni mecanice

Instrumente necesare
Enumerați tipul și dimensiunea instrumentelor care pot fi utilizate de obicei pentru a dezasambla produsul până la un punct în care componentele și materialele care necesită tratament selectiv pot fi îndepărtate. Descrierea instrumentului:

• Șurubelniță (cap Phillip, cap hexagonal)
• Briceag

Proceduri de dezasamblare

1. Așezați monitorul cu fața în jos pe o pernă potrivită,
   1. Folosiți degetul pentru a elibera șurubul pentru a scoate baza.
   2. Folosiți instrumentul pentru a scoate capacul balamalei.
   3. Eliberați șuruburile pentru a scoate ansamblul standului.

2. Îndepărtați capacul din spate.

1. Eliberați șuruburile.


2. Utilizați un instrument (cum ar fi cel din imagine) pentru a deschide toate încuietorile. (Aveți grijă la poziția tastaturii.) Notă: vă rugăm să începeți întotdeauna de la orificiul de deschidere de pe partea inferioară a capacului. NU-l deschideți prea tare! Poate cauza deteriorarea capacului.

3. Deconectați cablul pentru a scoate complet capacul din spate.


3. Deconectați cablurile, rupeți toate benzile, eliberați șuruburile pentru a scoate cadrul principal, USB bkt și difuzoarele.

4. Eliberați șuruburile pentru a scoate cadrul din mijloc și scoateți placa LED.

5. Eliberați șuruburile pentru a separa individual placa principală și placa USB.

6. Placa principală, placa USB
   NOTĂ: plăcile de circuite > 10 cm 2 au fost evidențiate cu dreptunghiul galben, așa cum arată imaginea de mai sus. Vă rugăm să detașați plăcile de circuite și să respectați reglementările locale pentru eliminare.

7. Dezasamblați șuruburile pentru a separa cadrul din mijloc de panou.
   NOTĂ: plăcile de circuite > 10 cm 2 au fost evidențiate cu dreptunghiul galben, așa cum arată imaginea de mai sus. Vă rugăm să detașați plăcile de circuite și să respectați reglementările locale pentru eliminare.

8. Eliberați șuruburile și scoateți tastatura


Procesul de actualizare a firmware-ului

1. Pregătire

2. Deschideți folderul și faceți dublu clic pe instrumentul ISP pentru a-l rula.

3. Instalați driverul portului USB făcând clic pe "Communication Option" (Opțiunea de comunicare).

   1. Faceți clic pe "Install" (Instalare) pentru a-l procesa.

   2. Deconectați cablul USB de la PC și reconectați-l din nou, apoi faceți clic pe "Detect" (Detectare), ar trebui să se afișeze "0", ceea ce înseamnă că driverul portului USB a fost instalat cu succes.

   3. Intrați în meniul computer manager de sub PC pentru a verifica dacă porțiunea roșie de mai jos este afișată pentru a vă asigura că acest driver ISP este instalat cu succes

4. Actualizare firmware
   1. Alegeți metoda de acces USB ca Realtek USB.
   2. Actualizați firmware-ul ca secvență.

      1. Bifați, √
      2. se încarcă software-ul necesar
      3. Opțiunea ISP
5. După aproximativ 1 minut, va apărea un mesaj odată ce actualizarea a reușit. (Aici se ia R272 ca exemplu)


Verificați versiunea FW după actualizare

1. Modul de deschidere a meniului din fabrică.
   1. Conectați sursa HDMI la monitor și porniți-l. Vă rugăm să consultați comenzile utilizatorului de mai jos.

   2. Modul de a ajunge la meniul din fabrică: Porniți monitorul, apăsați butonul tastei 332211, ecranul va apărea mai jos.

2. Faceți resetarea din fabrică în meniul utilizatorului.
   1. Reporniți monitorul după deschiderea meniului din fabrică. Și apoi deschideți meniul utilizatorului. Apăsați butonul tastei 4411 pentru a reseta.


   2. Resetarea din fabrică va dezactiva modul "Burn in" (Arderea), în care culoarea ecranului comută între roșu, verde, albastru și negru.

Întrebări și răspunsuri

În ce condiții ar trebui să actualizez FW (firmware-ul)?

În total, X34, XB240HA, XB270HA și XB281HK au fiecare câte 6 părți de combinație FW pentru a deveni model G-SYNC.

1. Flux de biți
   Modulele sunt livrate pre-programate cu Rel7, care este exact același cod RTL și DP CPU ca și în Rel8. Codul RTL și DP CPU nu s-a modificat din Rel7. Deci, această parte nu trebuie să o flash-uim decât dacă NV actualizează codul RTL sau DP CPU.
2. Microcontroler modul
   Modulele sunt livrate pre-programate cu 1.12, care este cea mai recentă versiune pentru modelele G-SYNC. Această parte nu trebuie să o flash-uim decât dacă NV o actualizează pentru a rezolva probleme specifice.
3. Bitmaps(.bin)
   Combinația OSD a trecut prin bitmap-uri pentru a se aduna pentru a deveni stilul OSD Acer. Prin urmare, dacă există vreo modificare a OSD, de exemplu, actualizarea mai multor limbi sau modificarea oricăror bitmap-uri...etc, atunci trebuie să actualizați această parte.
4. Navigare OSD FW(.elf)
   Navigarea OSD se face prin această parte pentru a o controla. Prin urmare, orice problemă de navigare a fost găsită de utilizatorul final sau NV actualizează OSD_lib pentru a rezolva probleme specifice...etc, și apoi trebuie să actualizați această parte.
5. Profil panou
   Profilul panoului include tabelul OD și Gamma. Ambele tabele au fost reglate fin de NVIDIA. De asemenea, a obținut certificarea de la NVIDIA. Prin urmare, nu trebuie să îl actualizăm după MP decât dacă NVIDIA îl actualizează pentru a rezolva probleme specifice.
6. Microcontroler placă de bază
   Această parte este controlată de tastatură, lumină LED și pornire/oprire hub USB. Nu este nevoie să îl actualizați decât dacă există vreo modificare pentru tastatură, lumină LED și comportament de pornire/oprire USB...etc.
   Practic, c, d și e vor fi actualizate împreună pe baza experienței. Se poate baza pe flash-uirea lor împreună.

Există vreo secvență de actualizare pentru 6 părți FW?

Prima prioritate este fluxul de biți. După aceea, nu există nicio secvență de actualizare pentru celelalte 5 părți. În plus, dacă există vreo parte actualizată și trebuie să faceți un ciclu de alimentare AC pentru a reseta și reporni modulul.

De ce nu există numărul de serie al produsului pe OSD?

Modulul G-SYNC nu oferă o punte de comunicare între MNT și PC. Prin urmare, TPV nu poate scrie codul PN, al furnizorului și al versiunii în EEPROM. Doar SN poate scrie date în EEPROM prin intermediul instrumentului NVIDIA.

Cum verific dacă funcția G-SYNC este activă?

Puteți accesa http://www.nvidia.com/coolstuff/demos#!/g-sync pentru a descărca programul demo.

Cum verific dacă funcția ULMB este activă?

O demonstrație sintetică bună este testul Blur Busters UFO, care se găsește la www.testufo.com. Activați și dezactivați ULMB în timp ce vă uitați la imaginea UFO în mișcare.

Procesul de scriere EDID

1. Pregătirea mediului de testare

2. Instalați driverul LPT

1. Faceți dublu clic pe pictograma pentru a instala driverul. Reporniți PC-ul după instalare.

3. Pregătiți EDID-ul scris

4. Copiați Acer CB342CUR în folderul DDC și puneți instrumentul DDC și ISP împreună.

5. Rulați instrumentul ISP
   1. Faceți dublu clic pe pictograma pentru a deschide instrumentul.

   2. Selectați folderul EDID (aici se ia CB382CUR ca exemplu).

   3. Încărcați EDID cu succes. Bifați "Only connect HDMI, input the 22 SN, and then click "Write EDID" (Conectați numai HDMI, introduceți cele 22 de SN și apoi faceți clic pe "Write EDID" (Scrie EDID)). Nu închideți meniul fabricii în timp ce scrieți EDID.

   4. Când apare verdele "PASS" (REUȘIT), procesul este terminat.

   5. Verificați S/N în meniul de utilizator al monitorului. Apăsați "MENU" (MENIU) și selectați "Information" (Informații)—"SN", puteți verifica SN.
   6. Depanare
      1. Nu se poate scrie eroare.
      2. Încercați următoarele modalități de a vindeca erorile de scriere!
         1. Porniți AC pe monitor și porniți-l. (Reporniți monitorul)
         2. Dezasamblați monitorul și conectați cei 7 pini ai EEPROM la GND pentru a dezactiva protecția la scriere, apoi scrieți EDID unul câte unul.
         3. Setați Burn in (Arderea) pe ultimul pentru a încerca din nou.

Lista FRU (unitate înlocuibilă pe teren)

Acest capitol vă oferă lista FRU (Field Replaceable Unit - Unitate înlocuibilă pe teren) în configurațiile globale ale Acer B246HYL Consultați acest capitol ori de câte ori comandați piese pentru reparații sau pentru RMA (Return Merchandise Authorization - Autorizație de returnare a mărfii).
Vă rugăm să rețineți că ATUNCI CÂND COMANDAȚI PIESE FRU, ar trebui să verificați cele mai actualizate informații disponibile pe web sau pe canalul dvs. regional. Indiferent de motivele pentru care se face o modificare a numărului piesei, aceasta nu va fi notată în Ghidul de service tipărit. Pentru FURNIZORII DE SERVICII AUTORIZAȚI ACER, biroul dvs. Acer poate avea un cod de număr de piesă DIFERIT de cele date în lista FRU a acestui Ghid de service tipărit. TREBUIE să utilizați lista FRU locală furnizată de biroul regional Acer pentru a comanda piese FRU pentru repararea și întreținerea mașinilor clienților.
NOTĂ: Pentru a arunca sau a returna piesele defecte, trebuie să respectați ordonanța sau reglementările guvernamentale locale cu privire la modul de a le arunca în mod corespunzător sau să respectați regulile stabilite de biroul regional Acer cu privire la modul de a le returna.

Imagine	Descriere	Nr. piesă TPV	Nr. piesă Acer
	PLACĂ DE BAZĂ PENTRU PANOU LM340UW6-SSA3 KR LGD W/ HDMI//DP/Type-c/SPKCBPC1TPC0F0(100GBRGT CA0FT1)	756GFHCB0BA0110000
	PLACĂ USB (Type-c)	USBIQAE
	ANSAMBLU TASTE	KEPCFQK9WB
	PLACĂ LED (LED de alimentare)	LEPCFQL1WB
	Panou LM340UW6-SSB1 KR LGD	750GBG340U6B11N000
	CABLU HDMI 2.0 1800mm NEGRU FĂRĂ Miez TIEN HSIANG	389G1848GAAFHH2000
	CABLU HDMI 2.0 1800mm HOTRON	389G1848LAAFHH2000
	CABLU HDMI 2.0 1800mm NEGRU FĂRĂ Miez COMLINK	389G1848CAAFHH2000
	Cablu USB Type-C 1800mm Negru FĂRĂ Miez COMLINK	389G1758CAAFCC015E
	Cablu USB Type-C 1800mm HOTRON	389G1758LAAFCC015E
	CABLU USB 3.0 1800mm NEGRU FĂRĂ Miez HONGLIN	389G0175M02ALH
	CABLU USB 3.0 1800mm NEGRU FĂRĂ Miez TIEN HSIANG	389G0175M02ALG
	CABLU USB 3.0 1800mm NEGRU FĂRĂ Miez Ji-Haw	F89G0175M02ALA
	CABLU DP 1800mm NEGRU	F89G1878LAAF0100AL
	CABLU DP 1800mm	F89G1878AAAF0100AL
	CABLU DP 1800mm	F89G1878HAAF0100AL
	CABLU DE ALIMENTARE 1800MM (EUROPA)	089G604A18N-HL
	Adaptor 3M 19.5v/9.23A/180w	F80GLA19568DE100NT
	SPK X20029PF-001 8 OHM 9W 232x37.2mm 50mm BOX SUNLINK	F78G0090650YAA00NT
	HARNAȘAMENT DE CABLURI 6P-6P P1.25-P2.0 L=410MM 30V (TASTATURĂ LA MB)	F95G8014-6Q845RPNT
	HARNAȘAMENT DE CABLURI 6P-6P P1.25-P2.0 L=410MM 30V (TASTATURĂ LA MB)	F95G8014-6D845RPNT
	HARNAȘAMENT DE CABLURI 12P-12P P2.0-P2.0 L=520MM 300V (MB LA PANOU)	F95G801412Q843RPNT
	HARNAȘAMENT DE CABLURI 12P-12P P2.0-P2.0 L=520MM 300V (MB LA PANOU)	F95G801412W843RPNT
	HARNAȘAMENT DE CABLURI 4P-2P+2P P2.0 L=(350+300)MM 30VI (MB LA SPK)	F95G8014S4Q081RPNT
	HARNAȘAMENT DE CABLURI 4P-2P 2P P2.0 L=(350 300)MM 30V (MB LA SPK)	F95G8014S4W081RPNT
	HARNAȘAMENT DE CABLURI 3P-3P P1.25-P1.25 L=100MM 30V (TASTATURĂ LA PLACĂ LED)	F95G8022-3Q719RPNT
	HARNAȘAMENT DE CABLURI 3P-3P P1.25-P1.25 L=100MM 30V (TASTATURĂ LA PLACĂ LED)	F95G8022-3W719RPNT
	CABLU 41P-32P+41P-34P 240MM (MB LA PANOU -1- 2)	F95G801841L404
	CABLU LVDS 41P-32P+41P- 34P240MMXINYA (MB LA PANOU -1- 2)	F95G801841D404
	CABLU 50PIN 0.5MM 120MM JUNFENG (MB LA PLACĂ USB)-Type-c	F95G176M-51008
	CABLU 50PIN 0.5MM 120MM QUNLI (MB LA PLACA USB)-Type-c	F95G176Q-51008
	Capac IO	A34G4163AEM-1L0100
	ANSAMBLU CAPAC SPATE	A34G4029AEM-8L0130
	ANSAMBLU cadru mijlociu	705GFACS813
	Stand Assy (Ansamblu suport)	F37G8089021
	Base Assy (Ansamblu bază)	F37G8089B11
	USB-BKT	Q15G2623101
	CADRU PRINCIPAL (H+M+DP+USB)-TYPE-C	Q15G2622109
	vesa BKT	Q15G2228103
	KEY (TASTĂ)	A33G1936AEM-1L0100
	Navi-Key pentru CB382CUR	A33G1904AEM-2L0100
	Șurub D3x6	0D1G1030--6120

Instrucțiuni de depanare

HDMI/DP/DP ALT Mode (Opțional)

Notă: Monitorul Acer este conceput pentru afișarea video și vizuală a informațiilor obținute de la dispozitive electronice.

Notificare importantă de siguranță

Anunț produs:
Acest produs este certificat pentru a respecta Directiva RoHS și definiția de produs fără plumb. Se recomandă utilizarea numai a componentelor critice aprobate atunci când este necesară înlocuirea pieselor defecte. Vânzătorul nu își asumă nicio răspundere, expresă sau implicită, care decurge din orice modificare neautorizată a designului sau înlocuirea pieselor non-RoHS. Furnizorii de servicii își asumă întreaga răspundere.

Reparabilitate calificată:
Serviciul și reparațiile adecvate sunt importante pentru funcționarea sigură și fiabilă a tuturor produselor din serie. Furnizorii de servicii recomandați de vânzător ar trebui să fie conștienți de notificările enumerate în acest manual de service pentru a minimiza riscul de vătămare corporală atunci când efectuează proceduri de service. În plus, metoda de reparare necorespunzătoare existentă poate deteriora echipamentele sau produsele. Se recomandă ca inginerii de service să aibă cunoștințe de reparare, experiență, precum și o pregătire adecvată a produsului pentru fiecare model nou înainte de a efectua procedurile de service.

NOTIFICARE:
Pentru a evita șocurile electrice, produsele trebuie conectate la un cablu de alimentare autorizat și opriți întrerupătorul principal de fiecare dată înainte de a scoate cablul de alimentare CA.
Pentru a preveni contactul produsului cu apa sau expunerea într-un mediu cu umiditate extrem de ridicată.
Pentru a asigura fiabilitatea continuă a acestui produs, utilizați numai piesele specificate de producătorul original! Pentru a asigura un comportament de reparare sigur, puneți piesa înlocuită pe partea componentelor a PWBA, nu pe partea de lipit.
Pentru a vă asigura că utilizați o șurubelniță adecvată, urmați cuplul și forța enumerate în procedurile de asamblare și dezasamblare pentru a înșuruba și deșuruba șuruburile.
Folosiți lipire fără plumb pentru a monta bine piesele.
Punctul de fuziune al lipiturii fără plumb este cerut la 220°C.
