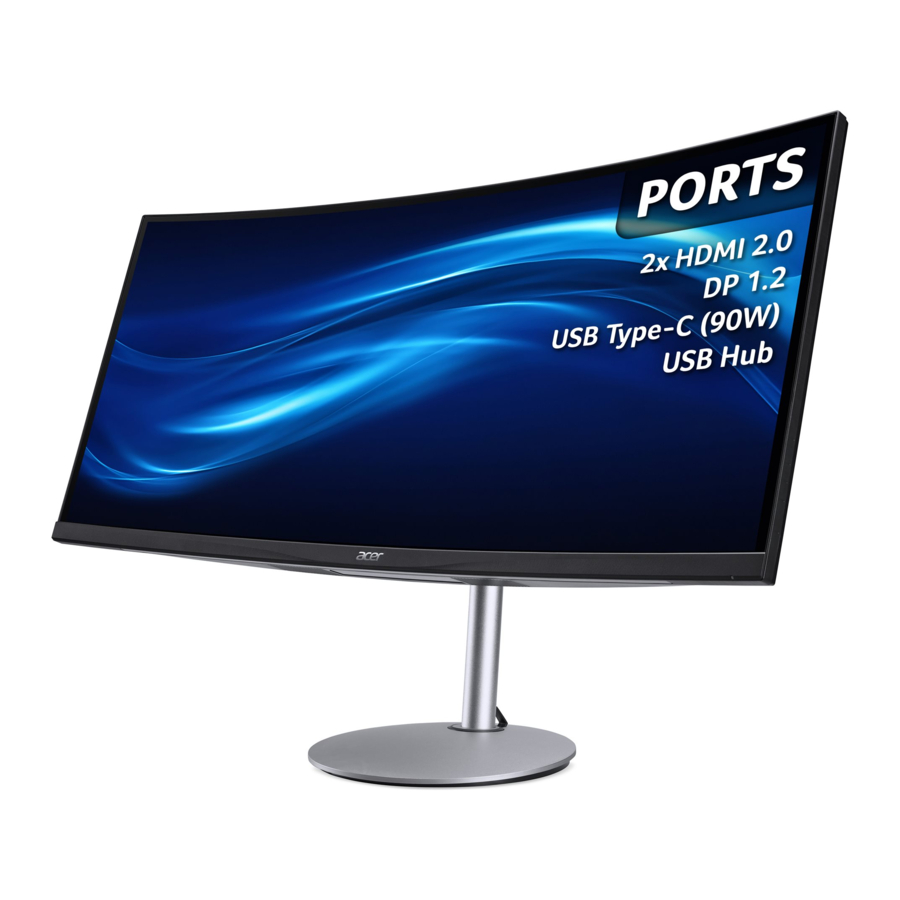

Acer CB342CUR kengaytirish qo'llanmasi

Elementlar ro'yxati bilan portlagan ko'rinish diagrammasi

Mexanik ko'rsatma

Kerakli asboblar
Mahsulotni tanlab ishlov berishni talab qiladigan komponentlar va materiallarni olib tashlash mumkin bo'lgan nuqtagacha qismlarga ajratish uchun odatda ishlatilishi mumkin bo'lgan asboblar turini va o'lchamini ro'yxatga oling. Asbobning tavsifi:

• Buragich (Phillip-head, olti burchakli bosh)
• Pichoq

Qismlarga ajratish tartibi

1. Monitorni mos keladigan yostiqqa yuzini pastga qaratib qo'ying,
   1. Asosni olib tashlash uchun vintni bo'shatish uchun barmoqdan foydalaning.
   2. Menteşeli qopqoqni olib tashlash uchun asbobdan foydalaning.
   3. Stend assy-ni olib tashlash uchun vintlarni bo'shating.

2. Orqa qopqoqni olib tashlang.

1. Vintlarni bo'shating.


2. Barcha mandallarni ochish uchun asbobdan foydalaning (rasmdagi kabi). (Klaviatura holatiga e'tibor bering.) Eslatma: iltimos, har doim qopqoqning pastki qismidagi teshikdan boshlang. UNI QATTIQ OCHMANG! BU QOPQOQNING ZARARLANISHIGA OLIB KELISHI MUMKIN.

3. Orqa qopqoqni to'liq olib tashlash uchun kabelni uzing.


3. Kablarni uzing, barcha lentalarni yirtib tashlang, asosiy ramkani, USB bkt va dinamiklarni olib tashlash uchun vintlarni bo'shating.

4. O'rta ramkani olib tashlash va LED platasini chiqarish uchun vintlarni bo'shating.

5. Asosiy plata va USB platasini alohida ajratish uchun vintlarni bo'shating.

6. Asosiy plata, USB plata
   ESLATMA: 10 sm 2 dan ortiq bo'lgan elektron platalar yuqoridagi rasmda ko'rsatilgandek sariq to'rtburchak bilan ajratib ko'rsatilgan. Iltimos, elektron platalarni ajratib oling va utilizatsiya qilish uchun mahalliy qoidalarga rioya qiling.

7. O'rta ramkani paneldan ajratish uchun vintlarni ajratib oling.
   ESLATMA: 10 sm 2 dan ortiq bo'lgan elektron platalar yuqoridagi rasmda ko'rsatilgandek sariq to'rtburchak bilan ajratib ko'rsatilgan. Iltimos, elektron platalarni ajratib oling va utilizatsiya qilish uchun mahalliy qoidalarga rioya qiling.

8. Vintlarni bo'shating va klaviaturani olib tashlang


Firmwareni yangilash jarayoni

1. Tayyorgarlik

2. Papkani oching va uni ishga tushirish uchun ISP asbobini ni ikki marta bosing.

3. "Communication Option" (Aloqa opsiyasi)ni bosish orqali USB port drayverini o'rnating.

   1. Uni qayta ishlash uchun "Install" (O'rnatish)ni bosing.

   2. Kompyuterdan USB kabelini uzing va uni qayta ulang, so'ngra "Detect" (Aniqlash)ni bosing, "0" ko'rsatilishi kerak, bu USB port drayveri muvaffaqiyatli o'rnatilganligini bildiradi.

   3. Ushbu ISP drayveri muvaffaqiyatli o'rnatilganligiga ishonch hosil qilish uchun quyidagi qizil qism ko'rsatilganligini tekshirish uchun kompyuter ostidagi kompyuter menejeri menyusiga kiring

4. Firmwareni yangilash
   1. Realtek USB sifatida USB Access usulini tanlang.
   2. Firmwareni ketma-ketlikda yangilang.

      1. Belgilang, √
      2. kerakli dasturiy ta'minotni yuklash
      3. ISP Option (ISP opsiyasi)
5. Taxminan 1 daqiqadan so'ng, yangilash muvaffaqiyatli bo'lgandan so'ng, xabar paydo bo'ladi. (Bu yerda misol uchun R272 olingan)


Yangilashdan keyin FW versiyasini tekshiring

1. Zavod menyusini ochish usuli.
   1. HDMI manbasini monitorga ulang va uni yoqing. Quyida foydalanuvchi boshqaruv elementlarini ko'ring.

   2. Zavod menyusiga kirish usuli: Monitorni yoqing, 332211 tugmachasini bosing, ekranda quyida ko'rsatiladi.

2. Foydalanuvchi menyusida zavod sozlamalarini tiklash.
   1. Zavod menyusini ochgandan so'ng monitorni qayta ishga tushiring. Va keyin foydalanuvchi menyusini oching. Sozlamalarni tiklash uchun 4411 tugmachasini bosing.


   2. Zavod sozlamalarini tiklash "Burn in" (Yonish) rejimini o'chiradi, bunda ekran rangi qizil, yashil, ko'k va qora ranglar orasida almashinadi.

Savol-javob

Qaysi sharoitlarda FW yangilanishi kerak?

Umuman olganda, X34, XB240HA, XB270HA va XB281HKlarning barchasida G-SYNC modeli boʻlishi uchun 6 qismli FW kombinatsiyasi mavjud.

1. Bit-stream
   Modullar Rel7 bilan oldindan dasturlashtirilgan holda yetkazib beriladi, bu Rel8dagi kabi aniq RTL va DP CPU kodidir. RTL va DP CPU kodi Rel7dan beri oʻzgarmagan. Shunday ekan, NV RTL yoki DP CPU kodini yangilamasa, bu qismni oʻrnatishimizga hojat yoʻq.
2. Modul mikrokontrolleri
   Modullar G-SYNC modellari uchun eng soʻnggi versiya boʻlgan 1.12 bilan oldindan dasturlashtirilgan holda yetkazib beriladi. NV uni muayyan muammolarni hal qilish uchun yangilamasa, bu qismni oʻrnatishimizga hojat yoʻq.
3. Bitmaps(.bin)
   OSD kombinatsiyasi Acer uslubidagi OSDga aylanishi uchun bit xaritalari orqali amalga oshiriladi. Shuning uchun, agar OSDda biron bir oʻzgarish boʻlsa, masalan, bir nechta tillarni yangilash yoki biron bir bit xaritasini oʻzgartirish va hokazo, keyin bu qismni yangilash kerak.
4. OSD navigatsiya FW(.elf)
   OSD navigatsiyasi uni boshqarish uchun ushbu qism orqali amalga oshiriladi. Shuning uchun, agar oxirgi foydalanuvchi tomonidan biron bir navigatsiya muammosi aniqlansa yoki NV muayyan muammolarni hal qilish uchun OSD_libni yangilasa va hokazo, keyin bu qismni yangilash kerak.
5. Panel profili
   Panel profiliga OD va Gamma jadvali kiradi. Ikkala jadval ham NVIDIA tomonidan yaxshi sozlandi. Shuningdek, u NVIDIA’dan sertifikat oldi. Shuning uchun, agar NVIDIA uni muayyan muammolarni hal qilish uchun yangilamasa, MPdan keyin uni yangilashimizga hojat yoʻq.
6. Asosiy plata mikrokontrolleri
   Ushbu qism klaviatura, LED yoritgichi va USB hubining yoqilishi/oʻchirilishini boshqaradi. Klaviatura, LED yoritgichi va USBning yoqilishi/oʻchirilishi xatti-harakatida biron bir oʻzgarish boʻlmasa, uni yangilashga hojat yoʻq va hokazo.
   Asosan, tajribaga asoslanib, c, d va e birgalikda yangilanadi. Uni birgalikda oʻrnatish mumkin.

6 qismli FW uchun yangilanish ketma-ketligi mavjudmi?

Birinchi ustuvorlik - Bit-Stream. Shundan soʻng, boshqa 5 qism uchun hech qanday yangilanish ketma-ketligi yoʻq. Bundan tashqari, agar biron bir qism yangilangan boʻlsa, modulni qayta oʻrnatish va qayta ishga tushirish uchun AC quvvat aylanishini amalga oshirish kerak.

Nega OSDning mahsulot SNsi yoʻq?

G-SYNC moduli MNT va shaxsiy kompyuter oʻrtasida aloqa koʻprigini taʼminlamaydi. Shuning uchun TPV PN, sotuvchi va versiya kodini EEPROMga yoza olmaydi. Faqat SN NVIDIAning EEPROMga maʼlumot yozish vositasi orqali amalga oshirilishi mumkin.

G-SYNC funksiyasi faol ekanligini qanday tekshirish mumkin?

Demo dasturini yuklab olish uchun http://www.nvidia.com/coolstuff/demos#!/g-sync ga havola qilishingiz mumkin.

ULMB funksiyasi faol ekanligini qanday tekshirish mumkin?

Yaxshi sintetik demo - bu www.testufo.com saytida joylashgan Blur Busters UFO testi. Harakatlanuvchi UFO tasviriga tikilib turganda ULMBni yoqing va oʻchiring.

EDID yozish jarayoni

1. Sinov muhitini tayyorlash

2. LPT drayverini oʻrnating

1. Drayverni oʻrnatish uchun belgisini ikki marta bosing. Oʻrnatishdan soʻng shaxsiy kompyuterni qayta ishga tushiring.

3. EDID yozuvini tayyorlang

4. Acer CB342CURni DDC papkasiga nusxalash va DDC va ISP vositasini birga joylashtiring.

5. ISP vositasini ishga tushiring
   1. Vosita ochish uchun belgisini ikki marta bosing.

   2. EDID papkasini tanlang (bu yerda misol uchun CB382CUR olinadi).

   3. EDID muvaffaqiyatli yuklandi. "Faqat HDMI ulangan, 22 SNni kiriting va keyin "Write EDID" (EDIDni yozish) ni bosing. EDID yozish vaqtida zavod menyusini yopmang.

   4. Yashil "PASS" (Oʻtish) paydo boʻlganda, jarayon tugaydi.

   5. Monitor foydalanuvchi menyusida S/Nni tekshiring. "MENU" (MENYU) ni bosing va "Information" (Maʼlumot) — "SN" (SN) ni tanlang, siz SNni tekshirishingiz mumkin.
   6. Muammolarni bartaraf etish
      1. Xatolikni yoza olmaydi.
      2. Xatoliklarni yoza olmaslikni bartaraf etishning bir nechta usullarini sinab koʻring!
         1. Monitorda ACni yoqing va uni yoqing. (Monitorni qayta ishga tushiring)
         2. Monitorni ajratib oling va EEPROMning 7 pinini GNDga ulang, yozuv himoyasini oʻchirib, keyin EDIDni birma-bir yozing.
         3. Qayta urinish uchun Burn in (Yonish) ni oxiriga oʻrnating.

FRU (dala almashtiriladigan blok) roʻyxati

Ushbu bobda siz Acer B246HYLning global konfiguratsiyalarida FRU (Field Replaceable Unit) roʻyxatini topasiz. Taʼmirlash uchun yoki RMA (Return Merchandise Authorization) uchun ehtiyot qismlarga buyurtma berishda ushbu bobga murojaat qiling.
Eʼtibor bering, FRU qismlariga buyurtma berishda, mintaqaviy veb-saytingizda yoki kanalingizda mavjud boʻlgan eng soʻnggi maʼlumotlarni tekshirishingiz kerak. Biron bir sababga koʻra qism raqami oʻzgartirilsa, u bosma Xizmat qoʻllanmasida qayd etilmaydi. ACERning vakolatli xizmat koʻrsatuvchi provayderlari uchun sizning Acer ofisingiz ushbu bosma Xizmat qoʻllanmasining FRU roʻyxatida berilganlardan FARQLI qism raqami kodiga ega boʻlishi mumkin. Xaridor mashinalarini taʼmirlash va xizmat koʻrsatish uchun FRU qismlariga buyurtma berish uchun mintaqaviy Acer ofisingiz tomonidan taqdim etilgan mahalliy FRU roʻyxatidan foydalanishingiz SHART.
ESLATMA: Nosoz qismlarni utilizatsiya qilish yoki qaytarish uchun siz mahalliy davlat qarori yoki ularni qanday qilib toʻgʻri utilizatsiya qilish boʻyicha qoidalariga rioya qilishingiz yoki mintaqaviy Acer ofisingiz tomonidan ularni qanday qaytarish boʻyicha belgilangan qoidalarga rioya qilishingiz kerak.

Rasm	Tavsif	TPV Part No.	Acer Part No.
	PANEL LM340UW6-SSA3 KR LGD uchun asosiy plata W/ HDMI//DP/Type-c/SPKCBPC1TPC0F0(100GBRGT CA0FT1)	756GFHCB0BA0110000
	USB BOARD(Type-c) (USB plata (Type-c))	USBIQAE
	KEY BOARD ASSEMBLY (KLAVIATURA YIGʻINDI)	KEPCFQK9WB
	LED BOARD(power LED) (LED plata (quvvat LED))	LEPCFQL1WB
	Panel LM340UW6-SSB1 KR LGD (Panel LM340UW6-SSB1 KR LGD)	750GBG340U6B11N000
	HDMI 2.0 CABLE 1800mm (HDMI 2.0 KABELI 1800 mm) BLACK W/O Core (QORA OʻZAKSIZ) TIEN HSIANG	389G1848GAAFHH2000
	HDMI 2.0 CABLE 1800mm (HDMI 2.0 KABELI 1800 mm) HOTRON	389G1848LAAFHH2000
	HDMI 2.0 CABLE 1800mm (HDMI 2.0 KABELI 1800 mm) BLACK W/O Core (QORA OʻZAKSIZ) COMLINK	389G1848CAAFHH2000
	USB Type-C Cable 1800mm Black W/O Core (USB Type-C KABELI 1800 mm Qora Oʻzaksiz) COMLINK	389G1758CAAFCC015E
	USB Type-C Cable 1800mm (USB Type-C KABELI 1800 mm) HOTRON	389G1758LAAFCC015E
	USB 3.0 CABLE 1800mm (USB 3.0 KABELI 1800 mm) BLACK W/O Core (QORA OʻZAKSIZ) HONGLIN	389G0175M02ALH
	USB 3.0 CABLE 1800mm (USB 3.0 KABELI 1800 mm) BLACK W/O Core (QORA OʻZAKSIZ) TIEN HSIANG	389G0175M02ALG
	USB 3.0 CABLE 1800mm BLACK W/O Core (USB 3.0 KABELI 1800 mm QORA OʻZAKSIZ) Ji-Haw	F89G0175M02ALA
	DP CABLE 1800mm BLACK (DP KABELI 1800 mm QORA)	F89G1878LAAF0100AL
	DP CABLE 1800mm (DP KABELI 1800 mm)	F89G1878AAAF0100AL
	DP CABLE 1800mm (DP KABELI 1800 mm)	F89G1878HAAF0100AL
	POWER CORD 1800MM (EUROPE) (QUVVAT SIMI 1800MM (YEVROPA))	089G604A18N-HL
	Adapter 3M (Adapter 3M) 19.5v/9.23A/180w	F80GLA19568DE100NT
	SPK X20029PF-001 8 OHM (SPK X20029PF-001 8 OHM) 9W 232x37.2mm 50mm (9W 232x37.2mm 50mm) BOX SUNLINK (QUTI SUNLINK)	F78G0090650YAA00NT
	WIRE HARNESS 6P-6P (SIM CHIGʻIRI 6P-6P) P1.25-P2.0 L=410MM (P1.25-P2.0 L=410MM) 30V(KEY BOARD TO MB) (30V (KLAVIATURADAN MBGA))	F95G8014-6Q845RPNT
	WIRE HARNESS 6P-6P (SIM CHIGʻIRI 6P-6P) P1.25-P2.0 L=410MM (P1.25-P2.0 L=410MM) 30V(KEY BOARD TO MB) (30V (KLAVIATURADAN MBGA))	F95G8014-6D845RPNT
	WIRE HARNESS 12P-12P (SIM CHIGʻIRI 12P-12P) P2.0-P2.0 L=520MM (P2.0-P2.0 L=520MM) 300V(MB TO PANEL) (300V (MBDAN PANELGA))	F95G801412Q843RPNT
	WIRE HARNESS 12P-12P (SIM CHIGʻIRI 12P-12P) P2.0-P2.0 L=520MM (P2.0-P2.0 L=520MM) 300V(MB TO PANEL) (300V (MBDAN PANELGA))	F95G801412W843RPNT
	WIRE HARNESS 4P-2P+2P (SIM CHIGʻIRI 4P-2P+2P) P2.0 L=(350+300)MM (P2.0 L=(350+300)MM) 30VI(MB TO SPK) (30VI (MBDAN SPKGA))	F95G8014S4Q081RPNT
	WIRE HARNESS 4P-2P 2P (SIM CHIGʻIRI 4P-2P 2P) P2.0 L=(350 300)MM (P2.0 L=(350 300)MM) 30V(MB TO SPK) (30V (MBDAN SPKGA))	F95G8014S4W081RPNT
	WIRE HARNESS 3P-3P (SIM CHIGʻIRI 3P-3P) P1.25-P1.25 L=100MM (P1.25-P1.25 L=100MM) 30V(KEY BOARD TO LED BOARD) (30V (KLAVIATURADAN LED PLATAGA))	F95G8022-3Q719RPNT
	WIRE HARNESS 3P-3P (SIM CHIGʻIRI 3P-3P) P1.25-P1.25 L=100MM (P1.25-P1.25 L=100MM) 30V(KEY BOARD TO LED BOARD) (30V (KLAVIATURADAN LED PLATAGA))	F95G8022-3W719RPNT
	CABLE 41P-32P+41P-34P (KABEL 41P-32P+41P-34P) 240MM(MB TO PANEL -1- 2) (240MM (MBDAN PANELGA -1- 2))	F95G801841L404
	LVDS CABLE (LVDS KABELI) 41P-32P+41P- 34P240MMXINYA(MB TO PANEL -1- 2) (34P240MMXINYA (MBDAN PANELGA -1- 2))	F95G801841D404
	CABLE 50PIN 0.5MM (KABEL 50PIN 0.5MM) 120MM JUNFENG(MB TO (120MM JUNFENG (MBDAN) USB BOARD)-Type-c (USB PLATAGA) -Type-c)	F95G176M-51008
	CABLE 50PIN 0.5MM (KABEL 50PIN 0.5MM) 120MM QUNLI(MB TO USB (120MM QUNLI (MBDAN USB) BOARD)-Type-c (PLATAGA) -Type-c)	F95G176Q-51008
	IO-cover (IO-qopqoq)	A34G4163AEM-1L0100
	REAR COVER ASSY (ORQA QOPQOQ YIGʻINDI)	A34G4029AEM-8L0130
	middle frame ASSY (oʻrta ramka YIGʻINDI)	705GFACS813
	Stand Assy (Stend YIGʻINDI)	F37G8089021
	Base Assy (Asos YIGʻINDI)	F37G8089B11
	USB-BKT	Q15G2623101
	MAINFRAME (ASOSIY RAMKA) (H+M+DP+USB)-TYPE-C	Q15G2622109
	vesa BKT	Q15G2228103
	KEY (KALIT)	A33G1936AEM-1L0100
	Navi-Key for CB382CUR (CB382CUR uchun Navi-tugma)	A33G1904AEM-2L0100
	Screw D3x6 (Vint D3x6)	0D1G1030--6120

Muammolarni bartaraf etish boʻyicha koʻrsatmalar

HDMI/DP/DP ALT Mode (Optional) (HDMI/DP/DP ALT rejimi (ixtiyoriy))

Eslatma: Acer monitori elektron qurilmalardan olingan maʼlumotlarni video va vizual koʻrsatish uchun moʻljallangan.

Muhim Xavfsizlik Ogohlantirish

Mahsulot Haqida E'lon:
Ushbu mahsulot RoHS direktivasi va Qo'rg'oshinsiz ishlab chiqarish ta'rifiga javob berishi uchun sertifikatlangan. Nosoz qismlarni almashtirish zarur bo'lganda faqat tasdiqlangan muhim komponentlardan foydalanish tavsiya etiladi. Sotuvchi dizaynning har qanday ruxsatsiz o'zgartirilishi yoki RoHS bo'lmagan qismlarni almashtirish natijasida yuzaga keladigan har qanday aniq yoki nazarda tutilgan javobgarlikni o'z zimmasiga olmaydi. Xizmat ko'rsatuvchi provayderlar barcha javobgarlikni o'z zimmalariga oladilar.

Malakali Ta'mirlash:
To'g'ri xizmat ko'rsatish va ta'mirlash barcha turdagi mahsulotlarning xavfsiz, ishonchli ishlashi uchun muhimdir. Sotuvchi tomonidan tavsiya etilgan xizmat ko'rsatuvchi provayderlar xizmat ko'rsatish tartibini bajarishda shaxsiy jarohatlar xavfini kamaytirish uchun ushbu xizmat ko'rsatish qo'llanmasida keltirilgan ogohlantirishlardan xabardor bo'lishlari kerak. Bundan tashqari, mavjud bo'lishi mumkin bo'lgan noto'g'ri ta'mirlash usuli uskunalar yoki mahsulotlarga zarar etkazishi mumkin. Xizmat ko'rsatish muhandislari xizmat ko'rsatish tartibini bajarishdan oldin ta'mirlash bo'yicha bilim, tajriba, shuningdek, har bir yangi model bo'yicha tegishli mahsulot bo'yicha treningga ega bo'lishlari tavsiya etiladi.

DIQQAT:
Elektr toki urishining oldini olish uchun mahsulotlar vakolatli elektr shnuriga ulangan bo'lishi kerak va AC elektr shnurini olib tashlashdan oldin har safar asosiy quvvat tugmachasini o'chiring.
Mahsulotni suvdan uzoqroq tuting yoki juda yuqori namlik muhitida qoldirmang.
Ushbu mahsulotning ishonchliligini ta'minlash uchun faqat original ishlab chiqaruvchi tomonidan belgilangan qismlardan foydalaning! Xavfsizlikni ta'minlash uchun almashtirilgan qismni PWBA ning komponentlar tomoniga qo'ying, payvandlash tomoniga emas.
To'g'ri tornavidani ishlatishni ta'minlash uchun vintlarni burash va ochish uchun yig'ishda ko'rsatilgan moment va kuchga amal qiling.
Qismlarni yaxshi o'rnatish uchun qo'rg'oshinsiz qalaydan foydalaning.
Qo'rg'oshinsiz qalayning erish nuqtasi 220°C darajasida so'raladi.
