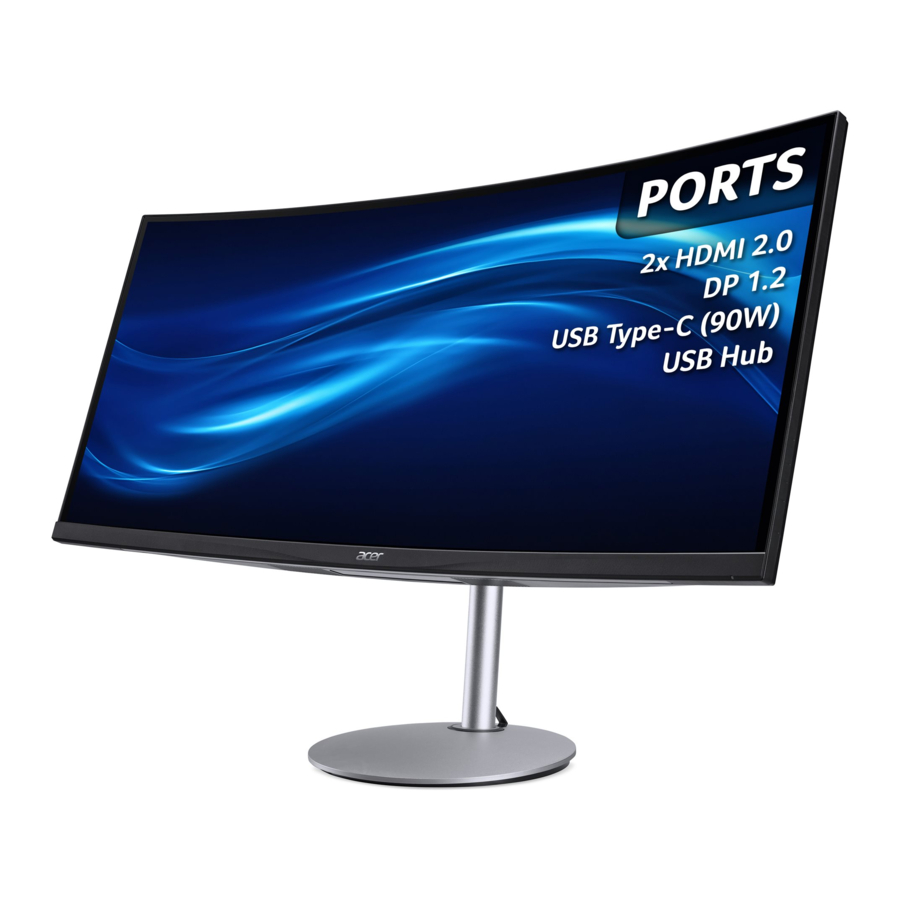

Οδηγός επέκτασης Acer CB342CUR

Διάγραμμα αναλυτικής προβολής με λίστα αντικειμένων

Μηχανικές οδηγίες

Απαιτούμενα εργαλεία
Αναφέρετε τον τύπο και το μέγεθος των εργαλείων που συνήθως μπορούν να χρησιμοποιηθούν για την αποσυναρμολόγηση του προϊόντος σε ένα σημείο όπου μπορούν να αφαιρεθούν εξαρτήματα και υλικά που απαιτούν επιλεκτική επεξεργασία. Περιγραφή εργαλείων:

• Κατσαβίδι (σταυροκατσάβιδο, εξαγωνική κεφαλή)
• Σουγιάς

Διαδικασίες αποσυναρμολόγησης

1. Τοποθετήστε την οθόνη με την όψη προς τα κάτω σε ένα ασορτί μαξιλάρι,
   1. Χρησιμοποιήστε το δάχτυλο για να απελευθερώσετε τη βίδα για να αφαιρέσετε τη βάση.
   2. Χρησιμοποιήστε το εργαλείο για να αφαιρέσετε το κάλυμμα του μεντεσέ.
   3. Απελευθερώστε τις βίδες για να αφαιρέσετε το στήριγμα.

2. Αφαιρέστε το πίσω κάλυμμα.

1. Απελευθερώστε τις βίδες.


2. Χρησιμοποιήστε ένα εργαλείο (όπως στην εικόνα) για να ανοίξετε όλα τα μάνδαλα. (Προσέξτε τη θέση του πληκτρολογίου.) Σημείωση: ξεκινάτε πάντα από την τρύπα ανοίγματος στο κάτω μέρος του καλύμματος. ΜΗΝ το ανοίγετε πολύ δυνατά! Μπορεί να προκαλέσει ζημιά στο κάλυμμα.

3. Αποσυνδέστε το καλώδιο για να αφαιρέσετε εντελώς το πίσω κάλυμμα.


3. Αποσυνδέστε τα καλώδια, αποκόψτε όλες τις ταινίες, απελευθερώστε τις βίδες για να αφαιρέσετε το κύριο πλαίσιο, το USB bkt και τα ηχεία.

4. Απελευθερώστε τις βίδες για να αφαιρέσετε το μεσαίο πλαίσιο και βγάλτε την πλακέτα LED.

5. Απελευθερώστε τις βίδες για να διαχωρίσετε την κύρια πλακέτα και την πλακέτα USB ξεχωριστά.

6. Η κύρια πλακέτα, η πλακέτα USB
   ΣΗΜΕΙΩΣΗ: Οι πλακέτες κυκλωμάτων > 10 cm 2 έχουν επισημανθεί με το κίτρινο ορθογώνιο όπως φαίνεται στην παραπάνω εικόνα. Αποσυνδέστε τις πλακέτες κυκλωμάτων και ακολουθήστε τους τοπικούς κανονισμούς για την απόρριψη.

7. Αποσυναρμολογήστε τις βίδες για να διαχωρίσετε το μεσαίο πλαίσιο από το πάνελ.
   ΣΗΜΕΙΩΣΗ: Οι πλακέτες κυκλωμάτων > 10 cm 2 έχουν επισημανθεί με το κίτρινο ορθογώνιο όπως φαίνεται στην παραπάνω εικόνα. Αποσυνδέστε τις πλακέτες κυκλωμάτων και ακολουθήστε τους τοπικούς κανονισμούς για την απόρριψη.

8. Απελευθερώστε τις βίδες και βγάλτε το πληκτρολόγιο


Διαδικασία αναβάθμισης υλικολογισμικού

1. Προετοιμασία

2. Ανοίξτε τον φάκελο και κάντε διπλό κλικ στο εργαλείο ISP για να το εκτελέσετε.

3. Εγκαταστήστε το πρόγραμμα οδήγησης θύρας USB κάνοντας κλικ στην επιλογή "Communication Option" (Επιλογή επικοινωνίας).

   1. Κάντε κλικ στην επιλογή "Install" (Εγκατάσταση) για να το επεξεργαστείτε.

   2. Αποσυνδέστε το καλώδιο USB από τον υπολογιστή και συνδέστε το ξανά και, στη συνέχεια, κάντε κλικ στην επιλογή "Detect" (Ανίχνευση), θα πρέπει να εμφανίζεται το "0", που σημαίνει ότι το πρόγραμμα οδήγησης θύρας USB έχει εγκατασταθεί με επιτυχία.

   3. Εισέλθετε στο μενού διαχείρισης υπολογιστή στον υπολογιστή για να ελέγξετε εάν εμφανίζεται το παρακάτω κόκκινο τμήμα, ώστε να διασφαλιστεί ότι αυτό το πρόγραμμα οδήγησης ISP έχει εγκατασταθεί με επιτυχία

4. Αναβάθμιση υλικολογισμικού
   1. Επιλέξτε τη μέθοδο USB Access (Πρόσβαση USB) ως Realtek USB.
   2. Αναβαθμίστε το υλικολογισμικό ως ακολουθία.

      1. Επιλέξτε, √
      2. φόρτωση απαιτούμενου λογισμικού
      3. ISP Option (Επιλογή ISP)
5. Μετά από περίπου 1 λεπτό, θα εμφανιστεί ένα μήνυμα όταν η αναβάθμιση ολοκληρωθεί με επιτυχία. (Εδώ λαμβάνεται το R272 για παράδειγμα)


Ελέγξτε την έκδοση FW μετά την αναβάθμιση

1. Ο τρόπος για να ανοίξετε το εργοστασιακό μενού.
   1. Συνδέστε την πηγή HDMI στην οθόνη και ενεργοποιήστε την. Δείτε τα στοιχεία ελέγχου χρήστη παρακάτω.

   2. Ο τρόπος για να μπείτε στο εργοστασιακό μενού: Ενεργοποιήστε την οθόνη, πατήστε το πλήκτρο 332211, η οθόνη θα εμφανιστεί παρακάτω.

2. Επαναφορά εργοστασιακών ρυθμίσεων στο μενού χρήστη.
   1. Επανεκκινήστε την οθόνη αφού ανοίξετε το εργοστασιακό μενού. Και, στη συνέχεια, ανοίξτε το μενού χρήστη. Πατήστε το πλήκτρο 4411 για επαναφορά.


   2. Η επαναφορά εργοστασιακών ρυθμίσεων θα απενεργοποιήσει τη λειτουργία "Burn in" (Εγγραφή), όπου το χρώμα της οθόνης αλλάζει μεταξύ κόκκινου, πράσινου, μπλε και μαύρου.

Ερωτήσεις & Απαντήσεις

Ποιες συνθήκες πρέπει να ενημερώσουν το FW;

Συνολικά, τα X34, XB240HA, XB270HA και XB281HK διαθέτουν έναν συνδυασμό FW 6 τμημάτων για να γίνουν μοντέλο G-SYNC.

1. Bit-stream
   Οι μονάδες αποστέλλονται προ-προγραμματισμένες με Rel7, το οποίο είναι ο ακριβώς ίδιος κώδικας RTL και DP CPU με αυτόν στο Rel8. Ο κώδικας RTL και DP CPU δεν έχει αλλάξει από την Rel7. Επομένως, αυτό το τμήμα δεν χρειάζεται να το αναβοσβήσουμε, εκτός εάν η NV ενημερώσει τον κώδικα RTL ή DP CPU.
2. Μικροελεγκτής μονάδας
   Οι μονάδες αποστέλλονται προ-προγραμματισμένες με 1.12, το οποίο είναι η πιο πρόσφατη έκδοση για μοντέλα G-SYNC. Αυτό το τμήμα δεν χρειάζεται να το αναβοσβήσουμε, εκτός εάν η NV το ενημερώσει για την επίλυση συγκεκριμένων προβλημάτων.
3. Bitmaps(.bin)
   Ο συνδυασμός OSD έχει γίνει σε στυλ Acer μέσω bitmaps για να συνδυαστεί. Επομένως, εάν υπάρχει κάποια αλλαγή στο OSD, για παράδειγμα, ενημέρωση πολλών γλωσσών ή αλλαγή οποιωνδήποτε bitmaps...κ.λπ., τότε πρέπει να ενημερώσετε αυτό το τμήμα.
4. OSD navigate FW(.elf)
   Η πλοήγηση OSD γίνεται μέσω αυτού του τμήματος για τον έλεγχό του. Επομένως, τυχόν προβλήματα πλοήγησης που έχουν βρεθεί από τον τελικό χρήστη ή η NV ενημερώνει το OSD_lib για την επίλυση συγκεκριμένων προβλημάτων...κ.λπ., τότε πρέπει να ενημερώσετε αυτό το τμήμα.
5. Προφίλ πίνακα
   Το προφίλ πίνακα περιλαμβάνει τον πίνακα OD και Gamma. Και οι δύο πίνακες είχαν ρυθμιστεί με ακρίβεια από την NVIDIA. Επίσης, έλαβε την πιστοποίηση από την NVIDIA. Επομένως, δεν χρειάζεται να το ενημερώσουμε μετά το MP, εκτός εάν η NVIDIA το ενημερώσει για την επίλυση συγκεκριμένων προβλημάτων.
6. Μικροελεγκτής βασικής πλακέτας
   Αυτό το τμήμα ελέγχεται από το Keypad, το φως LED και την ενεργοποίηση/απενεργοποίηση του διανομέα USB. Δεν χρειάζεται να το ενημερώσετε, εκτός εάν υπάρχει κάποια αλλαγή για το Keypad, το φως LED και τη συμπεριφορά ενεργοποίησης/απενεργοποίησης του USB..κ.λπ.
   Βασικά, τα c, d και e θα ενημερωθούν μαζί με βάση την εμπειρία. Μπορεί να βασιστεί στην ταυτόχρονη αναβοσβή του.

Υπάρχει κάποια ακολουθία ενημέρωσης για FW 6 τμημάτων;

Η πρώτη προτεραιότητα είναι το Bit-Stream. Μετά από αυτό, δεν υπάρχει ακολουθία ενημέρωσης για τα άλλα 5 τμήματα. Επιπλέον, εάν υπάρχουν τμήματα που έχουν ενημερωθεί, πρέπει να κάνετε κύκλο ρεύματος AC για να επαναφέρετε και να επανεκκινήσετε τη μονάδα.

Γιατί δεν υπάρχει σειριακός αριθμός προϊόντος του OSD;

Η μονάδα G-SYNC δεν παρέχει γέφυρα επικοινωνίας μεταξύ MNT και PC. Επομένως, το TPV δεν μπορεί να γράψει PN, κωδικό προμηθευτή και έκδοσης στο EEPROM. Μόνο ο σειριακός αριθμός μπορεί να γράψει δεδομένα στο EEPROM μέσω του εργαλείου της NVIDIA.

Πώς να ελέγξετε εάν η λειτουργία G-SYNC είναι ενεργή;

Μπορεί να συνδεθεί στο http://www.nvidia.com/coolstuff/demos#!/g-sync για να κατεβάσετε το πρόγραμμα επίδειξης.

Πώς να ελέγξετε εάν η λειτουργία ULMB είναι ενεργή;

Μια καλή συνθετική επίδειξη είναι το τεστ UFO του Blur Busters, που βρίσκεται στο www.testufo.com. Ενεργοποιήστε και απενεργοποιήστε το ULMB ενώ κοιτάτε την κινούμενη εικόνα UFO.

Διαδικασία εγγραφής EDID

1. Προετοιμασία περιβάλλοντος δοκιμής

2. Εγκαταστήστε το πρόγραμμα οδήγησης LPT

1. Κάντε διπλό κλικ στο εικονίδιο για να εγκαταστήσετε το πρόγραμμα οδήγησης. Επανεκκινήστε τον υπολογιστή μετά την εγκατάσταση.

3. Προετοιμάστε το γραπτό EDID

4. Αντιγράψτε το Acer CB342CUR στο φάκελο DDC και τοποθετήστε το εργαλείο DDC και ISP μαζί.

5. Εκτελέστε το εργαλείο ISP
   1. Κάντε διπλό κλικ στο εικονίδιο για να ανοίξετε το εργαλείο.

   2. Επιλέξτε το φάκελο EDID (εδώ λαμβάνεται το CB382CUR για παράδειγμα).

   3. Φορτώστε το EDID με επιτυχία. Επιλέξτε το "Only connect HDMI, input the 22 SN, and then click "Write EDID" (Σύνδεση μόνο HDMI, εισαγωγή του 22 SN και, στη συνέχεια, κάντε κλικ στο "Εγγραφή EDID"). Μην κλείσετε το εργοστασιακό μενού κατά την εγγραφή του EDID.

   4. Όταν εμφανιστεί το πράσινο "PASS" (ΕΠΙΤΥΧΙΑ), η διαδικασία έχει ολοκληρωθεί.

   5. Ελέγξτε τον σειριακό αριθμό στο μενού χρήστη της οθόνης. Πατήστε "MENU" (ΜΕΝΟΥ) και επιλέξτε "Information" (Πληροφορίες)—"SN" (Σειριακός αριθμός), μπορείτε να ελέγξετε τον σειριακό αριθμό.
   6. Αντιμετώπιση προβλημάτων
      1. Δεν είναι δυνατή η εγγραφή σφάλματος.
      2. Δοκιμάστε μερικούς τρόπους για να θεραπεύσετε τα σφάλματα μη εγγραφής!
         1. AC στην οθόνη και ενεργοποιήστε την. (Επανεκκινήστε την οθόνη)
         2. Αποσυναρμολογήστε την οθόνη και συνδέστε το 7ο pin του EEPROM στο GND για να απενεργοποιήσετε την προστασία εγγραφής και, στη συνέχεια, γράψτε το EDID ένα προς ένα.
         3. Ρυθμίστε το Burn in την τελευταία φορά για να δοκιμάσετε ξανά.

Λίστα FRU (Μονάδα αντικατάστασης πεδίου)

Αυτό το κεφάλαιο σας παρέχει την καταχώριση FRU (Μονάδα αντικατάστασης πεδίου) στις καθολικές διαμορφώσεις του Acer B246HYL. Ανατρέξτε σε αυτό το κεφάλαιο κάθε φορά που παραγγέλνετε ανταλλακτικά για επισκευή ή για RMA (Εξουσιοδότηση επιστροφής εμπορευμάτων).
Λάβετε υπόψη ότι ΚΑΤΑ ΤΗΝ ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ FRU, θα πρέπει να ελέγχετε τις πιο ενημερωμένες πληροφορίες που είναι διαθέσιμες στον περιφερειακό σας ιστό ή κανάλι. Για οποιονδήποτε λόγο γίνει αλλαγή στον αριθμό ανταλλακτικού, δεν θα επισημανθεί στον έντυπο Οδηγό σέρβις. Για ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΥΣ ΠΑΡΟΧΟΥΣ ΥΠΗΡΕΣΙΩΝ ΤΗΣ ACER, το γραφείο της Acer στην περιοχή σας μπορεί να έχει ΔΙΑΦΟΡΕΤΙΚΟ κωδικό αριθμού ανταλλακτικού από αυτούς που δίνονται στη λίστα FRU αυτού του έντυπου Οδηγού σέρβις. ΠΡΕΠΕΙ να χρησιμοποιήσετε την τοπική λίστα FRU που παρέχεται από το περιφερειακό σας γραφείο της Acer για να παραγγείλετε ανταλλακτικά FRU για επισκευή και σέρβις μηχανημάτων πελατών.
ΣΗΜΕΙΩΣΗ: Για να απορρίψετε ή να επιστρέψετε τα ελαττωματικά ανταλλακτικά, θα πρέπει να ακολουθήσετε το τοπικό κυβερνητικό διάταγμα ή τους κανονισμούς σχετικά με τον τρόπο σωστής απόρριψής τους ή να ακολουθήσετε τους κανόνες που έχουν οριστεί από το περιφερειακό σας γραφείο της Acer σχετικά με τον τρόπο επιστροφής τους.

Εικόνα	Περιγραφή	Αριθμός ανταλλακτικού TPV	Αριθμός ανταλλακτικού Acer
	ΚΥΡΙΑ ΠΛΑΚΕΤΑ ΓΙΑ ΠΙΝΑΚΑ LM340UW6-SSA3 KR LGD ΜΕ HDMI//DP/Type-c/SPKCBPC1TPC0F0(100GBRGT CA0FT1)	756GFHCB0BA0110000
	ΠΛΑΚΕΤΑ USB (Type-c)	USBIQAE
	ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΛΗΚΤΡΟΛΟΓΙΟΥ	KEPCFQK9WB
	ΠΛΑΚΕΤΑ LED (LED τροφοδοσίας)	LEPCFQL1WB
	Πίνακας LM340UW6-SSB1 KR LGD	750GBG340U6B11N000
	ΚΑΛΩΔΙΟ HDMI 2.0 1800mm ΜΑΥΡΟ ΧΩΡΙΣ Πυρήνα TIEN HSIANG	389G1848GAAFHH2000
	ΚΑΛΩΔΙΟ HDMI 2.0 1800mm HOTRON	389G1848LAAFHH2000
	ΚΑΛΩΔΙΟ HDMI 2.0 1800mm ΜΑΥΡΟ ΧΩΡΙΣ Πυρήνα COMLINK	389G1848CAAFHH2000
	Καλώδιο USB Type-C 1800mm Μαύρο ΧΩΡΙΣ Πυρήνα COMLINK	389G1758CAAFCC015E
	Καλώδιο USB Type-C 1800mm HOTRON	389G1758LAAFCC015E
	ΚΑΛΩΔΙΟ USB 3.0 1800mm ΜΑΥΡΟ ΧΩΡΙΣ Πυρήνα HONGLIN	389G0175M02ALH
	ΚΑΛΩΔΙΟ USB 3.0 1800mm ΜΑΥΡΟ ΧΩΡΙΣ Πυρήνα TIEN HSIANG	389G0175M02ALG
	ΚΑΛΩΔΙΟ USB 3.0 1800mm ΜΑΥΡΟ ΧΩΡΙΣ Πυρήνα Ji-Haw	F89G0175M02ALA
	ΚΑΛΩΔΙΟ DP 1800mm ΜΑΥΡΟ	F89G1878LAAF0100AL
	ΚΑΛΩΔΙΟ DP 1800mm	F89G1878AAAF0100AL
	ΚΑΛΩΔΙΟ DP 1800mm	F89G1878HAAF0100AL
	ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ 1800MM (ΕΥΡΩΠΗ)	089G604A18N-HL
	Προσαρμογέας 3M 19,5v/9,23A/180w	F80GLA19568DE100NT
	SPK X20029PF-001 8 OHM 9W 232x37,2mm 50mm BOX SUNLINK	F78G0090650YAA00NT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 6P-6P P1,25-P2,0 L=410MM 30V (ΠΛΗΚΤΡΟΛΟΓΙΟ ΣΕ MB)	F95G8014-6Q845RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 6P-6P P1,25-P2,0 L=410MM 30V (ΠΛΗΚΤΡΟΛΟΓΙΟ ΣΕ MB)	F95G8014-6D845RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 12P-12P P2,0-P2,0 L=520MM 300V (MB ΣΕ ΠΙΝΑΚΑ)	F95G801412Q843RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 12P-12P P2,0-P2,0 L=520MM 300V (MB ΣΕ ΠΙΝΑΚΑ)	F95G801412W843RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 4P-2P+2P P2,0 L=(350+300)MM 30VI (MB ΣΕ SPK)	F95G8014S4Q081RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 4P-2P 2P P2,0 L=(350 300)MM 30V (MB ΣΕ SPK)	F95G8014S4W081RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 3P-3P P1,25-P1,25 L=100MM 30V (ΠΛΗΚΤΡΟΛΟΓΙΟ ΣΕ ΠΛΑΚΕΤΑ LED)	F95G8022-3Q719RPNT
	ΣΥΡΜΑΤΟΣΧΟΙΝΟ 3P-3P P1,25-P1,25 L=100MM 30V (ΠΛΗΚΤΡΟΛΟΓΙΟ ΣΕ ΠΛΑΚΕΤΑ LED)	F95G8022-3W719RPNT
	ΚΑΛΩΔΙΟ 41P-32P+41P-34P 240MM (MB ΣΕ ΠΙΝΑΚΑ -1- 2)	F95G801841L404
	ΚΑΛΩΔΙΟ LVDS 41P-32P+41P- 34P240MMXINYA (MB ΣΕ ΠΙΝΑΚΑ -1- 2)	F95G801841D404
	ΚΑΛΩΔΙΟ 50PIN 0,5MM 120MM JUNFENG (MB ΣΕ ΠΛΑΚΕΤΑ USB)-Type-c	F95G176M-51008
	ΚΑΛΩΔΙΟ 50PIN 0,5MM 120MM QUNLI (MB ΣΕ ΠΛΑΚΕΤΑ USB)-Type-c	F95G176Q-51008
	IO-cover	A34G4163AEM-1L0100
	ΠΙΣΩ ΚΑΛΥΜΜΑ ASSY	A34G4029AEM-8L0130
	μεσαίο πλαίσιο ASSY	705GFACS813
	Stand Assy	F37G8089021
	Base Assy	F37G8089B11
	USB-BKT	Q15G2623101
	ΚΕΝΤΡΙΚΟ ΠΛΑΙΣΙΟ (H+M+DP+USB)-TYPE-C	Q15G2622109
	vesa BKT	Q15G2228103
	KEY (ΚΛΕΙΔΙ)	A33G1936AEM-1L0100
	Navi-Key for CB382CUR	A33G1904AEM-2L0100
	Βίδα D3x6	0D1G1030--6120

Οδηγίες αντιμετώπισης προβλημάτων

HDMI/DP/DP ALT Mode (Προαιρετικό)

Σημείωση: Η οθόνη Acer προορίζεται για βίντεο και οπτική εμφάνιση πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές.

Σημαντική ειδοποίηση ασφαλείας

Ανακοίνωση προϊόντος:
Αυτό το προϊόν έχει πιστοποιηθεί ότι πληροί την Οδηγία RoHS και τον ορισμό παραγωγής χωρίς μόλυβδο. Συνιστάται η χρήση μόνο εγκεκριμένων κρίσιμων εξαρτημάτων όταν υπάρχει περίπτωση αντικατάστασης ελαττωματικών εξαρτημάτων. Ο πωλητής δεν αναλαμβάνει καμία ευθύνη, ρητή ή σιωπηρή, που προκύπτει από οποιαδήποτε μη εξουσιοδοτημένη τροποποίηση του σχεδιασμού ή αντικατάσταση εξαρτημάτων που δεν είναι RoHS. Οι πάροχοι υπηρεσιών αναλαμβάνουν όλη την ευθύνη.

Εξειδικευμένη δυνατότητα επισκευής:
Η σωστή συντήρηση και επισκευή είναι σημαντική για την ασφαλή και αξιόπιστη λειτουργία όλων των προϊόντων της σειράς. Οι πάροχοι υπηρεσιών που συνιστώνται από τον πωλητή θα πρέπει να γνωρίζουν τις ειδοποιήσεις που αναφέρονται σε αυτό το εγχειρίδιο σέρβις προκειμένου να ελαχιστοποιήσουν τον κίνδυνο τραυματισμού κατά την εκτέλεση διαδικασιών σέρβις. Επιπλέον, η πιθανή ακατάλληλη μέθοδος επισκευής μπορεί να βλάψει τον εξοπλισμό ή τα προϊόντα. Συνιστάται οι μηχανικοί σέρβις να έχουν γνώσεις επισκευής, εμπειρία, καθώς και κατάλληλη εκπαίδευση προϊόντων ανά νέο μοντέλο πριν από την εκτέλεση των διαδικασιών σέρβις.

ΕΙΔΟΠΟΙΗΣΗ:
Για να αποφύγετε ηλεκτροπληξίες, τα προϊόντα θα πρέπει να συνδέονται σε ένα εξουσιοδοτημένο καλώδιο τροφοδοσίας και να απενεργοποιείτε τον κύριο διακόπτη τροφοδοσίας κάθε φορά πριν αφαιρέσετε το καλώδιο τροφοδοσίας AC.
Για να αποτρέψετε την επαφή του προϊόντος με νερό ή την έκθεσή του σε περιβάλλον εξαιρετικά υψηλής υγρασίας.
Για να διασφαλίσετε τη συνεχή αξιοπιστία αυτού του προϊόντος, χρησιμοποιήστε μόνο ανταλλακτικά που καθορίζονται από τον αρχικό κατασκευαστή! Για να διασφαλίσετε την ακόλουθη ασφαλή συμπεριφορά επισκευής, τοποθετήστε το ανταλλακτικό στην πλευρά των εξαρτημάτων του PWBA, όχι στην πλευρά συγκόλλησης.
Για να διασφαλίσετε τη χρήση ενός κατάλληλου κατσαβιδιού, ακολουθήστε τη ροπή και τη δύναμη που αναφέρονται στις διαδικασίες συναρμολόγησης και αποσυναρμολόγησης για να βιδώσετε και να ξεβιδώσετε τις βίδες.
Χρήση συγκολλητικού υλικού χωρίς μόλυβδο για την καλή τοποθέτηση των εξαρτημάτων.
Το σημείο τήξης του συγκολλητικού υλικού χωρίς μόλυβδο απαιτείται στον βαθμό των 220°C.
