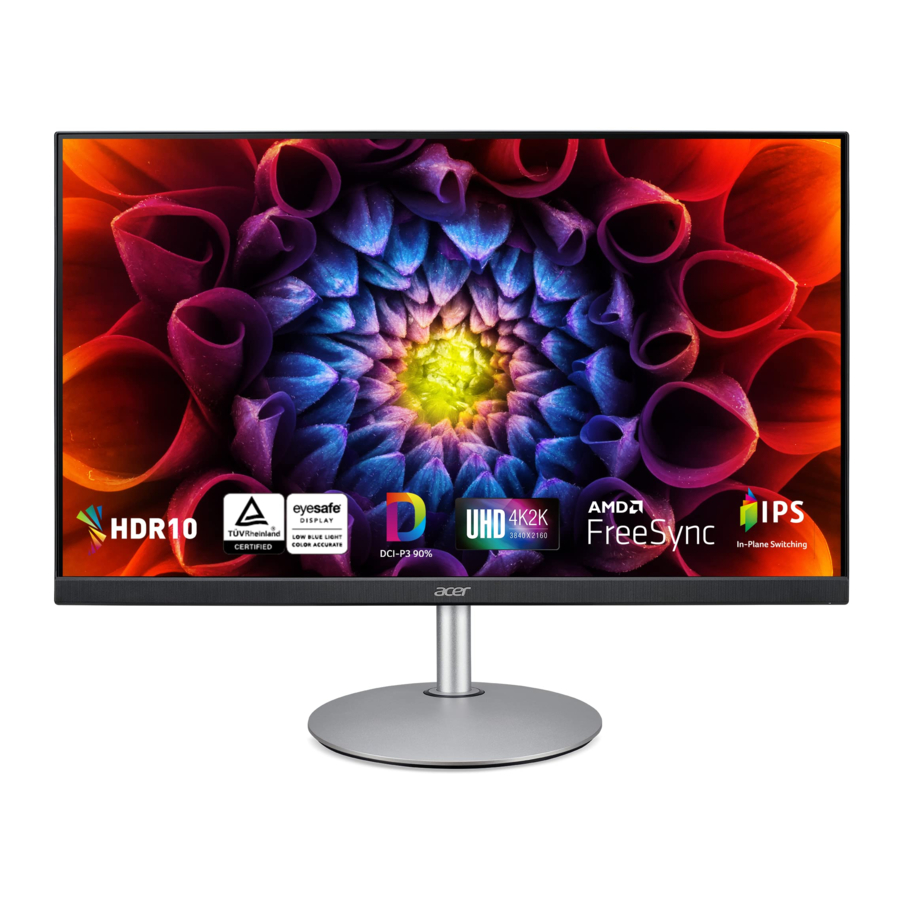

Manual do Acer CBL282K, CB2 Series

Conteúdo

1 Como fixar o monitor à base
2 Como conectar o monitor a um computador
3 Controles externos
4 ESPECIFICAÇÕES
5 Instruções de segurança importantes
6 Baixar manual
7 Em Outros Idiomas

Como fixar o monitor à base

Remova o monitor da embalagem.
Fixe o suporte à base. (para modelos selecionados).
Gire no sentido horário para travar. Certifique-se de que a base está travada no suporte. (para modelos selecionados)
Prenda a base ao suporte girando o parafuso usando a aba integrada ou uma moeda adequada. (para modelos selecionados)

Como conectar o monitor a um computador

Desligue o computador e desconecte o cabo de alimentação do computador.
Conecte o cabo de sinal ao soquete de entrada DP (opcional) e/ou HDMI (opcional) do monitor e ao soquete de saída DP (opcional) e/ou HDMI (opcional) da placa de vídeo no computador. Em seguida, aperte os parafusos de aperto manual no conector do cabo de sinal.
Opcional: conecte o soquete de entrada de áudio (AUDIO IN) do monitor LCD e a porta de saída de linha no computador com o cabo de áudio.
Insira o cabo de alimentação do monitor na porta de alimentação na parte traseira do monitor.
Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica próxima.

Observação: a saída de áudio é apenas para o modelo de saída de áudio. Consulte o manual do usuário para obter mais instruções.

FreeSync (DP/HDMI):
Ele pode permitir que uma fonte gráfica compatível com FreeSync ajuste dinamicamente a taxa de atualização da tela com base nas taxas de quadros de conteúdo típicas para uma atualização de tela com baixo consumo de energia, praticamente sem interrupções e com baixa latência.

Controles externos

1	Botão liga/desliga	Liga/desliga o monitor. Azul indica ligado. Âmbar indica modo de espera/economia de energia.
2	Tecla de função	Pressione para visualizar a página principal. Pressione novamente para entrar na função hotkey1. Quando o Menu de Funções está ativo, pressione esta tecla para visualizar as informações básicas do seu monitor e da entrada atual ou para restaurar as configurações de cores personalizadas para os padrões de fábrica.
3	Tecla de função	Pressione para visualizar a página principal. Pressione novamente para entrar na função hotkey2. Quando o Menu de Funções está ativo, pressione este botão para selecionar o modo de cenário ou o modo de jogo.
4	Tecla de função	Pressione para visualizar a página principal. Pressione novamente para entrar na função de seleção de entrada. Quando o Menu de Funções está ativo, este botão sai do OSD.
5	Tecla de função	Pressione para visualizar a página principal. Pressione novamente para entrar na próxima função no Menu de Funções. O botão de alternância único na parte traseira da moldura da tela funciona como um joystick. Para mover o cursor, basta alternar o botão em quatro direções. Pressione o botão para selecionar a opção desejada. Cinza claro indica operável. Cinza escuro indica inoperável.

ESPECIFICAÇÕES

Painel LCD	Sistema de acionamento	LCD TFT colorido
	Tamanho	28"W (71cm)
	Distância entre pixels	0,16 mm (H) x 0,16 mm (V)
	Brilho	300 cd/m² (Típico)
	Contraste	100.000.000:1 máx. (ACM)
	Ângulo de visão	178° (H) 178° (V) (CR=10) (Típico)
	Tempo de resposta	4 ms (G a G)
	Tipo de painel	In-Plane Switching
	Frequência H	HDMI: 30-160 KHz DP: 160-160 KHz
	Frequência V	40-60 Hz
Cores da tela		1,07B de cores
Clock de pontos		600 MHz
Resolução máxima		3840 x 2160 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo de energia @200 cd/m²	Modo LIGADO	31 W (típ.)
	Modo de espera	0,5 W (típ.)
	Modo Desligado	0,35 W (típ.)
Conector de entrada		DP (apenas modelo DP) (opcional) HDMI (apenas modelo HDMI)
Sinal de vídeo de entrada		DP (apenas modelo DP) (opcional) HDMI (apenas modelo de entrada HDMI)
Alto-falantes		2 W x 2
Áudio		Saída de áudio (apenas modelo de saída de áudio)
Tamanho máximo da tela		Horizontal: 620,928 mm Vertical: 341,28 mm
Fonte de alimentação		100-240 V~, 50/60 Hz
Considerações ambientais		Temperatura de operação: 0° a 40°C Temperatura de armazenamento: -20° a 60°C Umidade de operação: 20% a 80%
Dimensões		637 (L) x 437-567 (A) x 269 (P) mm
Peso (líquido)		7,25 kg unidade (líquido)
Especificações do mecanismo		Inclinação: -5° a +35° Giratória: Sim Ajuste de altura: 130 mm Giro: Sim Suporte removível: Sim
Controles externos:	Funções	Brilho Contraste Black Boost Luz azul ACM HDR Super nitidez Configuração automática H. Posição V. Posição Foco Clock Gama Temp. de cor Modos Modo sRGB Modo de escala de cinza Matiz de 6 eixos Saturação de 6 eixos Volume Mudo Over Drive FreeSync VRB Número da taxa de atualização Idioma Tempo limite do OSD Transparência Bloqueio do OSD Entrada Fonte automática Modo amplo Atribuição de tecla de atalho DDC/CI Nível de preto HDMI Modo de início rápido Redefinir
*As especificações podem variar dependendo do modelo, SKU e/ou região.

Instruções de segurança importantes

Leia as instruções a seguir com atenção.

Para limpar a tela do monitor LCD:
- Desligue o monitor LCD e desconecte o cabo de alimentação.
- Borrife uma solução de limpeza não solvente em um pano e limpe a tela suavemente.
Não coloque o monitor LCD perto de uma janela. Expor o monitor à chuva, umidade ou luz solar pode danificá-lo gravemente.
Não aplique pressão na tela LCD. Pressão excessiva pode causar danos permanentes à tela.
Não remova a tampa nem tente consertar esta unidade sozinho. Um técnico autorizado deve realizar a manutenção de qualquer natureza.
Armazene o monitor LCD em uma sala com temperatura de -20° a 60°C (-4° a 140°F). Armazenar o monitor LCD fora dessa faixa pode resultar em danos permanentes.
Desconecte imediatamente o monitor e chame um técnico autorizado se ocorrer alguma das seguintes situações:
- O cabo de sinal do monitor para o PC está desgastado ou danificado.
- Líquido é derramado sobre o monitor LCD ou o monitor é exposto à chuva.
- O monitor LCD ou o gabinete está danificado.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Acer CBL282K, CB2 Series
