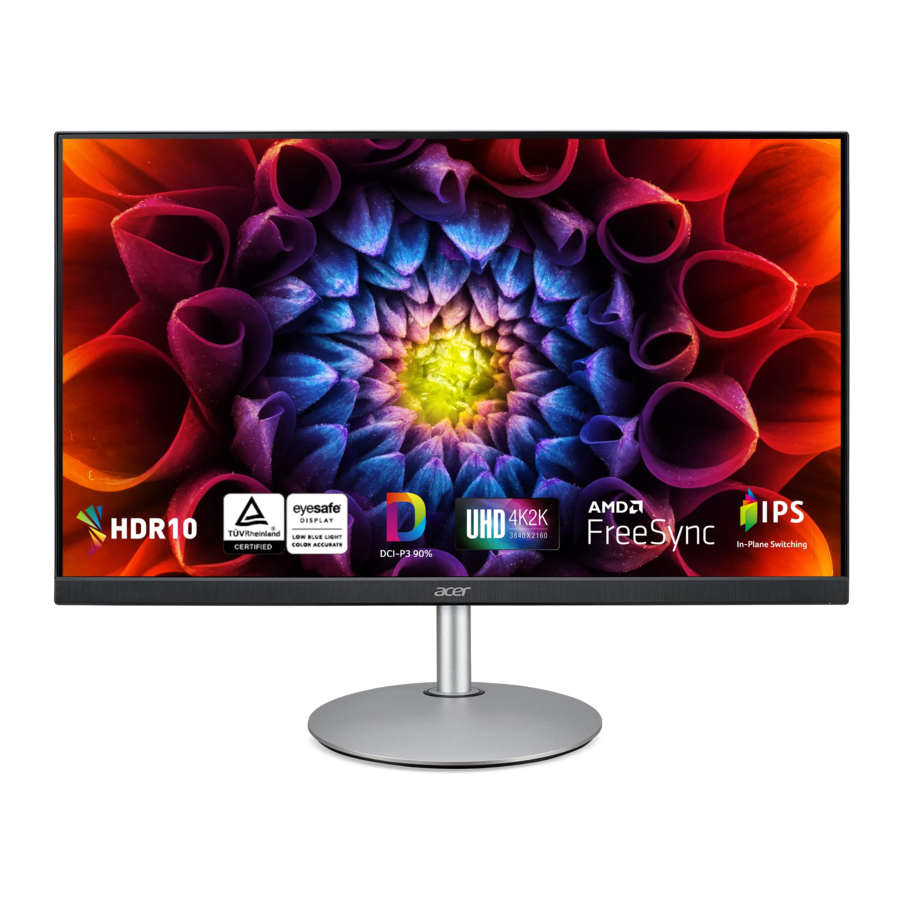

Acer CBL282K, CB2 Series - manual

Indhold

1 Montering af skærmen på foden
2 Tilslutning af din skærm til en computer
3 Eksterne kontrolelementer
4 SPECIFIKATION
5 Vigtige sikkerhedsinstruktioner
6 Download manual
7 På andre sprog

Montering af skærmen på foden

Fjern skærmen fra emballagen.
Fastgør fodstøtten til basen. (for udvalgte modeller).
Drej med uret for at låse. Sørg for, at basen er låst fast på stativet. (for udvalgte modeller)
Fastgør basen til stativet ved at dreje skruen ved hjælp af den integrerede fane eller en passende mønt. (for udvalgte modeller)

Tilslutning af din skærm til en computer

Sluk for computeren, og tag computerens strømkabel ud.
Tilslut signalkablet til DP- (valgfrit) og/eller HDMI- (valgfrit) indgangsstikket på skærmen og DP- (valgfrit) og/eller HDMI- (valgfrit) udgangsstikket på grafikkortet på computeren. Spænd derefter fingerskruerne på signalkabelstikket.
Valgfrit: Tilslut lydindgangsstikket (AUDIO IN) på LCD-skærmen og line-out-porten på computeren med lydkablet.
Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.
Sæt strømkablerne til din computer og din skærm i en stikkontakt i nærheden.

Bemærk: Lydudgang er kun til lydudgangsmodel. Se brugervejledningen for flere instruktioner.

FreeSync (DP/HDMI):
Det kan tillade, at en FreeSync-understøttet grafikkilde dynamisk justerer skærmens opdateringshastighed baseret på typiske indholds-framerate for strømbesparende, stort set rystefri og lav latenstid skærmopdatering.

Eksterne kontrolelementer

1	Tænd/sluk-knap	Tænder/slukker for skærmen. Blå indikerer tændt. Gul indikerer standby/strømsparetilstand.
2	Funktionstast	Tryk for at se hovedsiden. Tryk igen for at gå til hotkey1-funktionen. Når funktionsmenuen er aktiv, skal du trykke på denne tast for at se de grundlæggende oplysninger for din skærm og aktuelle input eller nulstille de brugerdefinerede farveindstillinger til fabriksindstillingerne.
3	Funktionstast	Tryk for at se hovedsiden. Tryk igen for at gå til hotkey2-funktionen. Når funktionsmenuen er aktiv, skal du trykke på denne knap for at vælge scenarietilstand eller spiltilstand.
4	Funktionstast	Tryk for at se hovedsiden. Tryk igen for at gå til Input select-funktionen. Når funktionsmenuen er aktiv, afslutter denne knap OSD'en.
5	Funktionstast	Tryk for at se hovedsiden. Tryk igen for at gå til næste funktion i funktionsmenuen. Den enkelte vippeknap på bagsiden af skærmens ramme fungerer som et joystick. For at flytte markøren skal du blot vippe knappen i fire retninger. Tryk på knappen for at vælge den ønskede mulighed. Lys grå indikerer, at den kan betjenes. Mørkegrå indikerer, at den ikke kan betjenes.

SPECIFIKATION

LCD-panel	Drivsystem	TFT-farve-LCD
	Størrelse	28"B (71 cm)
	Pixelafstand	0,16 mm(H) x 0,16 mm(V)
	Lysstyrke	300 cd/m²(typisk)
	Kontrast	100.000.000:1 maks. (ACM)
	Visningsvinkel	178° (H) 178° (V) (CR=10) (typisk)
	Reaktionstid	4 ms (G til G)
	Paneltype	In-Plane Switching
	H-frekvens	HDMI:30-160 KHz DP:160-160 KHz
	V-frekvens	40-60 Hz
Skærmfarver		1,07 B farver
Punktur		600 MHz
Maks. opløsning		3840x2160 ved 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Strømforbrug @200cd/m²	Til-tilstand	31 W (typ.)
	Standby-tilstand	0,5 W (typ.)
	Fra-tilstand	0,35 W (typ.)
Input-stik		DP (kun DP-model) (valgfrit) HDMI (kun HDMI-model)
Input-videosignal		DP (kun DP-model) (valgfrit) HDMI (kun HDMI-input-model)
Højttalere		2 W x 2
Lyd		Lydudgang (kun lydudgangsmodel)
Maksimal skærmstørrelse		Vandret: 620,928 mm Lodret: 341,28 mm
Strømkilde		100-240 V~, 50/60 Hz
Miljømæssige hensyn		Driftstemperatur: 0° til 40 °C Opbevaringstemperatur: -20° til 60 °C Driftsfugtighed: 20 % til 80 %
Mål		637(B) x 437-567(H) x 269 (D) mm
Vægt (N. V.)		7,25 kg enhed (netto)
Mekanismespecifikation		Vipning: -5° til +35° Drejning: Ja Højdejustering: 130 mm Pivot: Ja Aftagelig fodstøtte: Ja
Eksterne kontrolelementer:	Funktioner	Lysstyrke Kontrast Black Boost Blåt lys ACM HDR Super skarphed Automatisk konfiguration H. Position V. Position Fokus Ur Gamma Farvetemperatur Tilstande sRGB-tilstand Gråtonetilstand 6-akset nuance 6-akset mætning Lydstyrke Slå lyden fra Over Drev FreeSync VRB Opdateringshastighedsnummer Sprog OSD-timeout Gennemsigtighed OSD-lås Input Automatisk kilde Bred tilstand Tildeling af hotkey DDC/CI HDMI-sortniveau Hurtig start-tilstand Nulstil
*Specifikationerne kan variere afhængigt af model, varenummer og/eller region.

Vigtige sikkerhedsinstruktioner

Læs følgende instruktioner omhyggeligt.

Sådan rengøres LCD-skærmen:
- Sluk for LCD-skærmen, og tag strømkablet ud.
- Sprøjt en ikke-opløsningsmiddel rengøringsopløsning på en klud, og rengør skærmen forsigtigt.
Placer ikke LCD-skærmen i nærheden af et vindue. Hvis du udsætter skærmen for regn, fugt eller sollys, kan det beskadige den alvorligt.
Undlad at trykke på LCD-skærmen. Overdreven tryk kan forårsage permanent skade på skærmen.
Fjern ikke dækslet, og forsøg ikke selv at servicere denne enhed. En autoriseret tekniker bør udføre service af enhver art.
Opbevar LCD-skærmen i et rum med en temperatur på -20° til 60 °C (-4° til 140 °F). Opbevaring af LCD-skærmen uden for dette område kan resultere i permanent skade.
Tag straks stikket ud af skærmen, og ring til en autoriseret tekniker, hvis en af følgende omstændigheder opstår:
- Skærmens til pc-signalkabel er slidt eller beskadiget.
- Væske spildes på LCD-skærmen, eller skærmen udsættes for regn.
- LCD-skærmen eller kabinettet er beskadiget.
