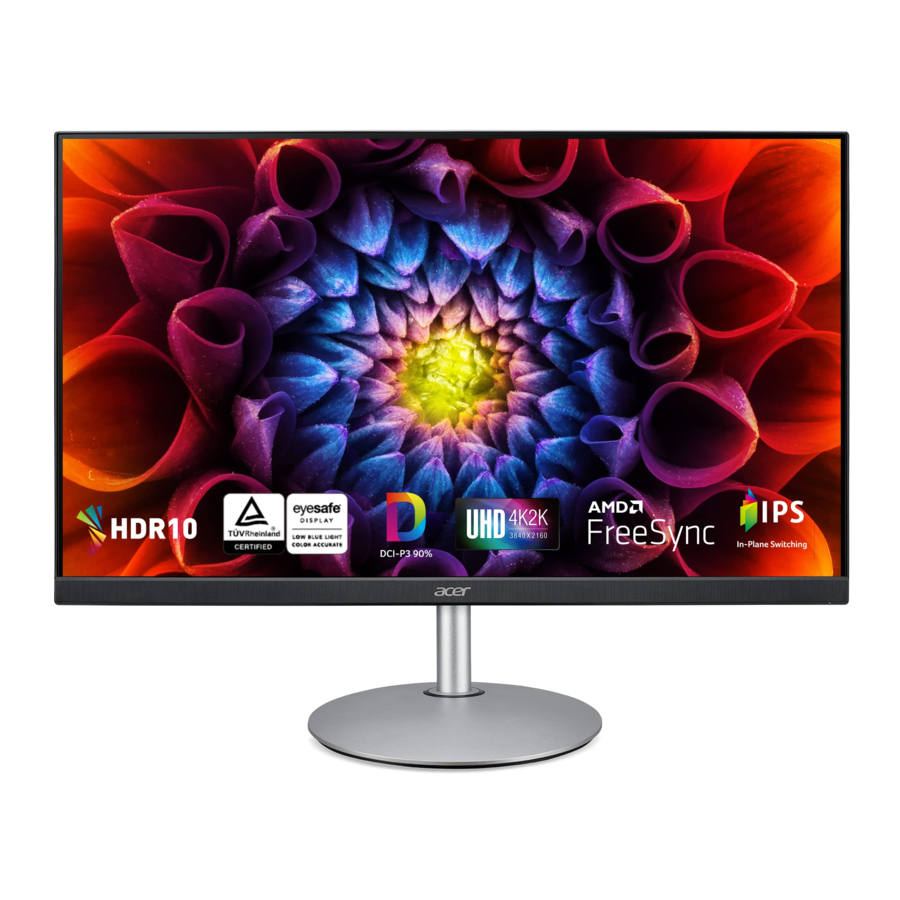

Manual da Série Acer CBL282K, CB2
Conteúdo
Fixar o monitor à base
- Remova o monitor da embalagem.
- Fixe o suporte à base. (para modelos selecionados).
- Rode no sentido horário para bloquear. Certifique-se de que a base está bloqueada no suporte. (para modelos selecionados)
- Fixe a base ao suporte rodando o parafuso usando a aba integrada ou uma moeda adequada. (para modelos selecionados)
Ligar o seu monitor a um computador
- Desligue o seu computador e desligue o cabo de alimentação do computador.
- Ligue o cabo de sinal à tomada de entrada DP (opcional) e/ou HDMI (opcional) do monitor e à tomada de saída DP (opcional) e/ou HDMI (opcional) da placa gráfica no computador. Em seguida, aperte os parafusos de fixação no conector do cabo de sinal.
- Opcional: Ligue a tomada de entrada de áudio (AUDIO IN) do monitor LCD e a porta de saída de linha no computador com o cabo de áudio.
- Insira o cabo de alimentação do monitor na porta de alimentação na parte traseira do monitor.
- Ligue os cabos de alimentação do seu computador e do seu monitor a uma tomada elétrica próxima.
Nota: A saída de áudio destina-se apenas ao modelo de saída de áudio. Consulte o manual do utilizador para obter mais instruções.
FreeSync (DP/HDMI):
Pode permitir que uma fonte gráfica suportada por FreeSync ajuste dinamicamente a taxa de atualização do ecrã com base nas taxas de fotogramas de conteúdo típicas para uma atualização do ecrã de baixa latência, praticamente sem interrupções e com eficiência energética.
Controlos externos
| 1 | Botão de alimentação | Liga/desliga o monitor. A cor azul indica que está ligado. A cor âmbar indica o modo de espera/poupança de energia. |
| 2 | Tecla de função |
|
| 3 | Tecla de função |
|
| 4 | Tecla de função |
|
| 5 | Tecla de função |
|
ESPECIFICAÇÕES
| Painel LCD | Sistema de acionamento | LCD a cores TFT | |
| Tamanho | 28"W (71 cm) | ||
| Distância entre píxeis | 0,16 mm (H) x 0,16 mm (V) | ||
| Brilho | 300 cd/m2 (típico) | ||
| Contraste | 100 000 000:1 máx. (ACM) | ||
| Ângulo de visualização | 178° (H) 178° (V) (CR=10) (típico) | ||
| Tempo de resposta | 4 ms (G a G) | ||
| Tipo de painel | Comutação no plano | ||
| Frequência H | HDMI:30-160KHz DP:160-160KHz | ||
| Frequência V | 40-60 Hz | ||
| Cores do ecrã | 1,07 B de cores | ||
| Relógio de pontos | 600 MHz | ||
| Resolução máx. | 3840x2160 a 60 Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Consumo de energia @200 cd/m2 | Modo ligado | 31 W (típ.) | |
| Modo de espera | 0,5 W (típ.) | ||
| Modo desligado | 0,35 W (típ.) | ||
| Conector de entrada | DP (apenas modelo DP) (opcional) HDMI (apenas modelo HDMI) | ||
| Sinal de vídeo de entrada | DP (apenas modelo DP) (opcional) HDMI (apenas modelo de entrada HDMI) | ||
| Altifalantes | 2 W x 2 | ||
| Áudio | Saída de áudio (apenas modelo de saída de áudio) | ||
| Tamanho máximo do ecrã | Horizontal: 620,928 mm Vertical: 341,28 mm | ||
| Fonte de alimentação | 100-240 V~, 50/60 Hz | ||
| Considerações ambientais | Temperatura de funcionamento: 0° a 40°C Temperatura de armazenamento: -20° a 60°C Humidade de funcionamento: 20% a 80% | ||
| Dimensões | 637 (L) x 437-567 (A) x 269 (P) mm | ||
| Peso (líq.) | Unidade de 7,25 kg (líquido) | ||
| Especificações do mecanismo | Inclinação: -5° a +35° Rotação: Sim Ajuste de altura: 130 mm Pivô: Sim Suporte de apoio destacável: Sim | ||
| Controlos externos: | Funções | Brilho Contraste Black Boost Luz azul ACM HDR Super Sharpness Configuração automática H. Posição V. Posição Foco Relógio Gama Temperatura da cor Modos Modo sRGB Modo de escala de cinzentos Matiz de 6 eixos Saturação de 6 eixos Volume Silenciar Over Drive FreeSync VRB Número da taxa de atualização Idioma Tempo limite do OSD Transparência Bloqueio do OSD Entrada Fonte automática Modo amplo Atribuição de tecla de atalho DDC/CI Nível de preto HDMI Modo de início rápido Repor | |
| *As especificações podem variar consoante o modelo, o sku e/ou a região. | |||
Instruções de segurança importantes
Leia atentamente as seguintes instruções.
- Para limpar o ecrã do monitor LCD:
- Desligue o monitor LCD e desligue o cabo de alimentação.
- Pulverize uma solução de limpeza sem solvente num pano e limpe suavemente o ecrã.
- Não coloque o monitor LCD perto de uma janela. Expor o monitor à chuva, humidade ou luz solar pode danificá-lo gravemente.
- Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode causar danos permanentes ao ecrã.
- Não remova a tampa nem tente reparar esta unidade sozinho. Um técnico autorizado deve efetuar a assistência técnica de qualquer natureza.
- Guarde o monitor LCD numa sala com uma temperatura de -20° a 60°C (-4° a 140°F). Armazenar o monitor LCD fora deste intervalo pode resultar em danos permanentes.
- Desligue imediatamente o monitor e contacte um técnico autorizado se ocorrer alguma das seguintes circunstâncias:
- O cabo de sinal do monitor para o PC está desgastado ou danificado.
- É derramado líquido sobre o monitor LCD ou o monitor é exposto à chuva.
- O monitor LCD ou a caixa estão danificados.
Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Descarregar Manual da Série Acer CBL282K, CB2
