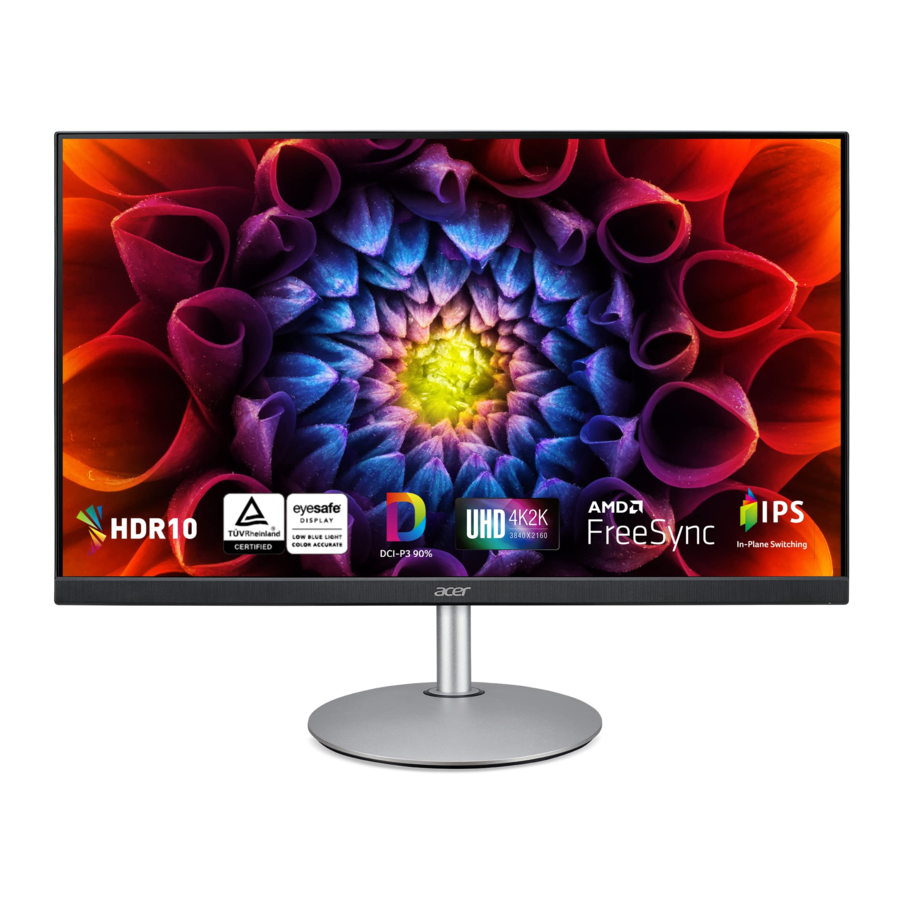

Manuale Acer CBL282K, serie CB2
Contenuti
Fissaggio del monitor alla base
- Rimuovere il monitor dalla confezione.
- Fissare il supporto alla base (per i modelli selezionati).
- Ruotare in senso orario per bloccare. Assicurarsi che la base sia bloccata sul supporto (per i modelli selezionati).
- Fissare la base al supporto ruotando la vite utilizzando la linguetta integrata o una moneta adatta (per i modelli selezionati).
Collegamento del monitor a un computer
- Spegnere il computer e scollegare il cavo di alimentazione del computer.
- Collegare il cavo del segnale alla presa di ingresso DP (opzionale) e/o HDMI (opzionale) del monitor e alla presa di uscita DP (opzionale) e/o HDMI (opzionale) della scheda grafica del computer. Quindi serrare le viti a testa zigrinata sul connettore del cavo del segnale.
- Opzionale: collegare la presa di ingresso audio (AUDIO IN) del monitor LCD e la porta di uscita linea del computer con il cavo audio.
- Inserire il cavo di alimentazione del monitor nella porta di alimentazione sul retro del monitor.
- Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica vicina.
Nota: l'uscita audio è solo per il modello di uscita audio. Consultare il manuale utente per ulteriori istruzioni.
FreeSync (DP/HDMI):
Può consentire a una sorgente grafica supportata da FreeSync di regolare dinamicamente la frequenza di aggiornamento del display in base alle frequenze dei fotogrammi tipiche dei contenuti per un aggiornamento del display efficiente dal punto di vista energetico, praticamente senza stuttering e a bassa latenza.
Comandi esterni
| 1 | Pulsante di alimentazione | Accende/spegne il monitor. Il blu indica che l'alimentazione è accesa. L'ambra indica la modalità standby/risparmio energetico. |
| 2 | Tasto funzione |
|
| 3 | Tasto funzione |
|
| 4 | Tasto funzione |
|
| 5 | Tasto funzione |
|
SPECIFICHE
| Pannello LCD | Sistema di pilotaggio | LCD a colori TFT | |
| Dimensioni | 28"W (71cm) | ||
| Passo dei pixel | 0,16 mm (H) x 0,16 mm (V) | ||
| Luminosità | 300 cd/m2 (tipica) | ||
| Contrasto | 100.000.000:1 Max. (ACM) | ||
| Angolo di visuale | 178° (H) 178° (V) (CR=10) (tipico) | ||
| Tempo di risposta | 4 ms (da G a G) | ||
| Tipo di pannello | In-Plane Switching | ||
| Frequenza H | HDMI:30-160KHz DP:160-160KHz | ||
| Frequenza V | 40-60Hz | ||
| Colori del display | 1,07 B Colori | ||
| Dot Clock | 600 MHz | ||
| Max. Risoluzione | 3840x2160@60Hz | ||
| Plug & Play | VESA DDCCI/DDC2B | ||
| Consumo energetico @200cd/m2 | Modalità ON | 31 W (tip.) | |
| Modalità standby | 0,5 W (tip.) | ||
| Modalità Off | 0,35 W (tip.) | ||
| Connettore di ingresso | DP (solo modello DP) (opzionale) HDMI (solo modello HDMI) | ||
| Segnale video di ingresso | DP (solo modello DP) (opzionale) HDMI (solo modello HDMI-Input) | ||
| Altoparlanti | 2 W x 2 | ||
| Audio | Uscita audio (solo modello con uscita audio) | ||
| Dimensioni massime dello schermo | Orizzontale: 620,928 mm Verticale: 341,28 mm | ||
| Fonte di alimentazione | 100-240 V~, 50/60 Hz | ||
| Considerazioni ambientali | Temperatura di funzionamento: da 0° a 40°C Temperatura di stoccaggio: da -20° a 60°C Umidità di funzionamento: dal 20% all'80% | ||
| Dimensioni | 637 (L) x 437-567 (A) x 269 (P) mm | ||
| Peso (N. W.) | 7,25 kg Unità (netto) | ||
| Specifiche del meccanismo | Inclinazione: da -5° a +35° Girevole: Sì Regolazione dell'altezza: 130 mm Perno: Sì Supporto per i piedi rimovibile: Sì | ||
| Comandi esterni: | Funzioni | Luminosità Contrasto Black Boost Luce blu ACM HDR Super nitidezza Configurazione automatica H. Posizione V. Posizione Fuoco Orologio Gamma Temperatura colore Modalità Modalità sRGB Modalità scala di grigi Tonalità a 6 assi Saturazione a 6 assi Volume Muto Over Drive FreeSync VRB Numero frequenza di aggiornamento Lingua Timeout OSD Trasparenza Blocco OSD Ingresso Sorgente automatica Modalità ampia Assegnazione tasti di scelta rapida DDC/CI Livello nero HDMI Modalità di avvio rapido Ripristino | |
| *Le specifiche possono variare a seconda del modello, dello sku e/o della regione. | |||
Importanti istruzioni di sicurezza
Si prega di leggere attentamente le seguenti istruzioni.
- Per pulire lo schermo del monitor LCD:
- Spegnere il monitor LCD e scollegare il cavo di alimentazione.
- Spruzzare una soluzione detergente non solvente su un panno e pulire delicatamente lo schermo.
- Non posizionare il monitor LCD vicino a una finestra. L'esposizione del monitor alla pioggia, all'umidità o alla luce solare può danneggiarlo gravemente.
- Non esercitare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti al display.
- Non rimuovere il coperchio o tentare di riparare questa unità da soli. La riparazione di qualsiasi tipo deve essere eseguita da un tecnico autorizzato.
- Conservare il monitor LCD in un ambiente con una temperatura compresa tra -20° e 60°C (da -4° a 140°F). La conservazione del monitor LCD al di fuori di questo intervallo può causare danni permanenti.
- Scollegare immediatamente il monitor e chiamare un tecnico autorizzato se si verifica una delle seguenti circostanze:
- Il cavo del segnale dal monitor al PC è sfilacciato o danneggiato.
- Del liquido si rovescia sul monitor LCD o il monitor viene esposto alla pioggia.
- Il monitor LCD o la custodia sono danneggiati.
