Úvod

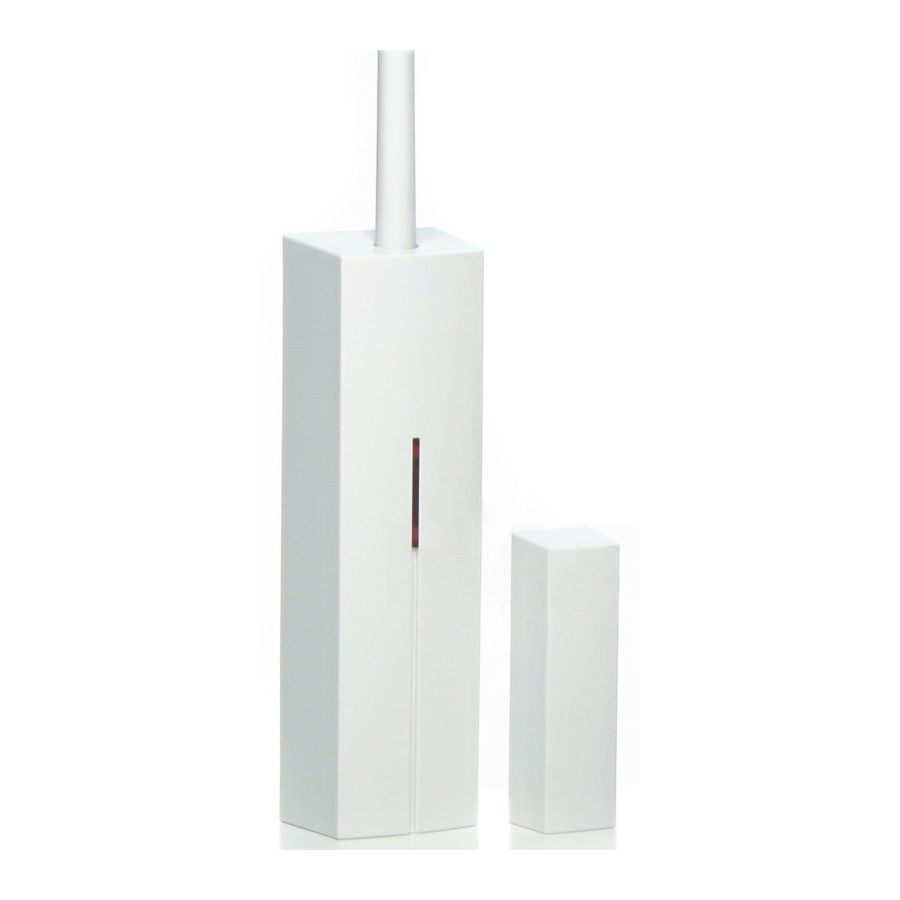

Magnetický detektor dveří JA-60N je vybaven magnetem. Pohyb magnetu spustí interní senzor v detektoru. Může spustit okamžitý nebo zpožděný poplach narušitele a má také vestavěné tamper senzory. K dispozici jsou vstupy pro externí senzory.
JA-60N používá sofistikovaný protokol rádiové komunikace s vysokou úrovní bezpečnosti dat. Detektor provádí pravidelné autotesty a pravidelně hlásí svůj stav systému pro úplný dohled. Automatický testovací režim usnadňuje testování.

Specifikace

Obsah sady: detektor, magnet, 4 šrouby, 2 x AAA baterie

Instalace

Pro detekci otevření nebo zavření dveří nebo okna je detektor vybaven magnetem. Pohyb magnetu spustí interní senzor v detektoru.

• Otevřete kryt detektoru stisknutím šroubu ve spodní části detektoru.
• Elektronika a baterie jsou umístěny v krytu.
• Připevněte spodní část ke stěně nebo rámu dveří nebo okna pomocí šroubů.
• Ujistěte se, že anténa je svislá (směřuje nahoru nebo dolů).
• Připevněte magnet pomocí šroubů k pohyblivé části dveří nebo okna a nasaďte na něj kryt. Mezera mezi detektorem a magnetem by neměla být větší než 5 mm, když jsou dveře zavřené.
• Nezáleží na tom, zda je magnet instalován na pravé nebo levé straně detektoru


•
  ani detektor, ani magnet by neměly být upevněny přímo na kovový povrch. Pokud není jiná možnost, měla by být pod detektorem a magnetem použita izolační podložka (plast, dřevo atd.) o tloušťce 5 mm nebo více.
• Použijte přepínač DIP č. 1 pro výběr, zda má být reakce systému na otevření dveří okamžitá (pozice ON) nebo zpožděná (pozice 1).
• Pokud nepoužíváte vstupní svorky (TMP & INP), musí být připojeny ke svorce GND pomocí krátkých propojovacích smyček a přepínač DIP č. 2 musí zůstat v poloze 2.
• Nechte detektor JA-60N odkrytý a bez nainstalovaných baterií.

Použití externích senzorů s JA-60N
Detektor JA-60N lze použít k připojení externích detektorů, které mají kontakty na svých výstupech. Například jej lze použít k ochraně více dveří nebo oken. Vestavěný magnetický senzor JA-60N lze také deaktivovat (přepínač DIP číslo 2 do polohy ON) a poté JA-60N funguje pouze jako rozhraní pro externí senzory. Dvě vstupní smyčky (svorky TMP & INP) jsou aktivovány, když jsou odpojeny od svorky GND.
INP – když je tento vstup spuštěn (odpojen od GND), JA-60N odešle stejnou informaci, jako kdyby byl spuštěn vestavěný magnetický senzor. Reakci systému lze vybrat pomocí přepínače DIP číslo 1 (ON= okamžitá nebo 1= zpožděná).
TMP – když je tento vstup spuštěn (odpojen od GND), jednotka odešle stejnou informaci, jako kdyby byl spuštěn vestavěný tamper senzor.
Vyvážené smyčky – vstupy INP & TMP lze také použít jako vstupy vyvážené smyčky pro vyšší bezpečnost. Pokud nainstalujete koncový odpor 10k na konec smyčky (INP nebo TMP), JA-60N automaticky rozpozná tuto situaci a od tohoto okamžiku bude reagovat na změnu odporu (změny ±30 % nebo více spustí vstup).

Registrace detektoru do systému

Prostudujte si instalační příručku přijímací jednotky (ústředny), abyste se dozvěděli, jak vstoupit do režimu registrace pro registraci detektoru. Vložte dvě baterie AAA do detektoru (polarita je vyznačena v detektoru) a nechte jej odkrytý. Detektor vygeneruje registrační signál po instalaci baterií.

Testování detektoru

Připevněte kryt detektoru a od tohoto okamžiku bude detektor v testovacím režimu po dobu 5 minut a LED dioda detektoru bude indikovat každé spuštění. Pět minut po zavření krytu detektor automaticky vstoupí do normálního režimu a jeho LED indikátor se vypne (funkce úspory energie baterie). Otevřete a zavřete kryt detektoru, abyste resetovali testovací režim na dalších 5 minut, pokud je to nutné.
Poznámka: pokud změníte nastavení přepínače DIP, systém přijme nové nastavení po zavření krytu detektoru.

Normální provozní režim detektoru

Detektor v normálním provozním režimu šetří energii baterie. Nebude indikovat spuštění pomocí své LED diody, ale každé spuštění je pouze přenášeno do systému. Detektor pravidelně provádí autotesty a hlásí svůj stav systému pro úplný dohled.
Pulzní režim – v normálním režimu, když je nastaven okamžitý reakce, detektor pravidelně informuje systém o stavu dveří (otevřené nebo zavřené). Pokud je tamper spínač držen stisknutý během instalace baterie, detektor bude v pulzním režimu, kdy je přenášeno pouze otevření dveří. Tento režim prodlužuje životnost baterie, ale deaktivuje možnost indikace otevřených dveří během aktivace. Kdykoli je nastaven zpožděný reakce, detektor pracuje pouze v pulzním režimu.

Testování a výměna baterie
Detektor automaticky kontroluje stav svých baterií. Pokud je nutné vyměnit baterie, detektor informuje systém o potřebě nových baterií. V tomto režimu detektor funguje normálně, ale každé spuštění je indikováno bliknutím jeho LED diody. Tímto způsobem je možné rozpoznat, že je požadována výměna baterií. Pokud je indikována slabá baterie, měla by být co nejdříve vyměněna (během týdne).
Před výměnou baterií musí být přijímač (ústředna) uveden do režimu, který umožňuje otevření detektoru (Uživatelský (User) nebo Programovací (Programming) režim).
Pro výměnu používejte pouze vysoce kvalitní alkalické baterie AAA. Po instalaci nových baterií bude detektor v testovacím režimu a každé spuštění bude indikováno LED diodou detektoru. Pět minut po zavření krytu detektor automaticky vstoupí do normálního režimu a jeho LED indikátor se vypne (funkce úspory energie baterie).
