Introduksjon

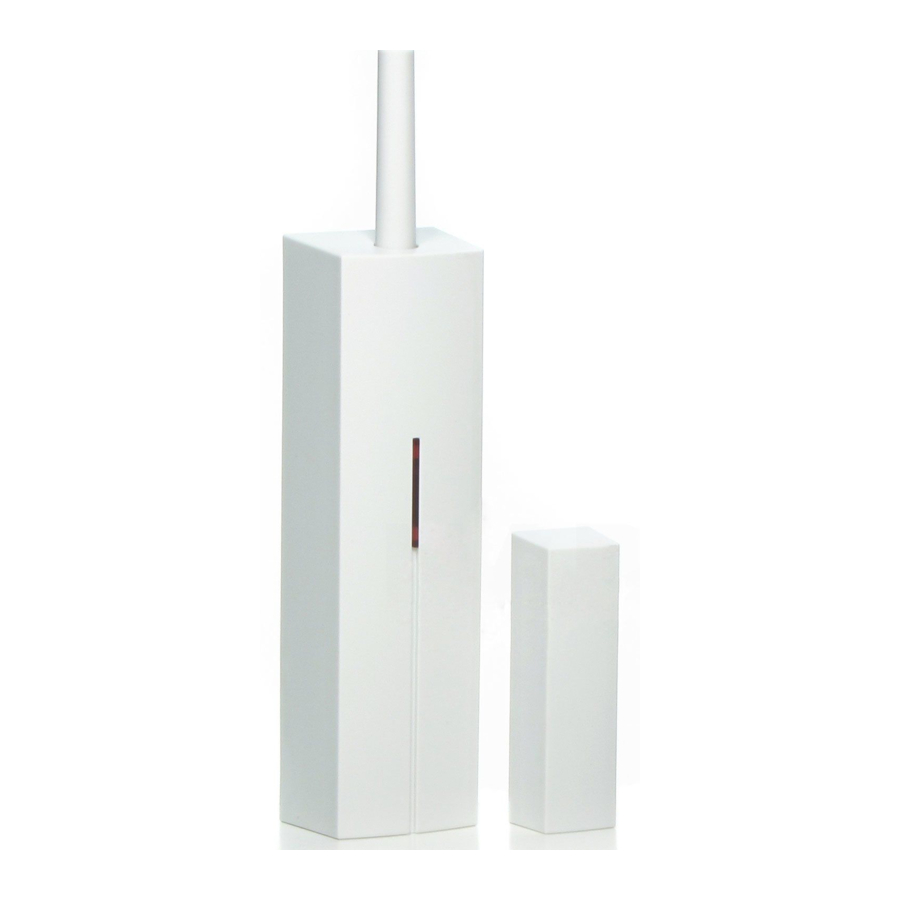

JA-60N magnetisk dørdetektor er utstyrt med en magnet. En bevegelse av magneten utløser den interne sensoren i detektoren. Den kan utløse en umiddelbar eller forsinket innbruddsalarm, og den har også innebygde sabotasjesensorer. Det finnes innganger for eksterne sensorer.
JA-60N bruker en sofistikert radiokommunikasjonsprotokoll med et høyt nivå av datasikkerhet. Detektoren foretar regelmessig autotesting og rapporterer sine forhold regelmessig til systemet for fullt tilsyn. En automatisk testmodus gjør testingen enkel.

Spesifikasjoner

Innhold i settet: detektor, magnet, 4 skruer, 2 x AAA-batterier

Installasjon

For å oppdage åpning eller lukking av en dør eller et vindu er detektoren utstyrt med en magnet. Bevegelse av magneten utløser den interne sensoren i detektoren.

• Åpne detektorens deksel ved å trykke på bolten nederst på detektoren.
• Elektronikk og batterier er plassert i dekselet.
• Fest den nederste delen til veggen eller rammen på døren eller vinduet ved hjelp av skruer.
• Forsikre deg om at antennen er vertikal (peker opp eller ned).
• Fest magneten med skruer til den bevegelige delen av døren eller vinduet, og sett på dekselet. Gapet mellom detektoren og magneten bør ikke være bredere enn 5 mm når døren er lukket.
• Det spiller ingen rolle om magneten er installert på høyre eller venstre side av detektoren


•
  verken detektoren eller magneten skal festes direkte til en metalloverflate. Hvis det ikke er noe annet valg, bør en isolerende pute (plast, tre osv.) på 5 mm tykkelse eller mer brukes under detektoren og magneten.
• Bruk DIP-bryter nr. 1 for å velge om reaksjonen fra systemet på døråpningen skal være umiddelbar (posisjon ON) eller forsinket (posisjon 1).
• Hvis du ikke bruker inngangsterminalene (TMP & INP), må de kobles til GND-terminalen med korte koblingssløyfer, og DIP-bryter nr. 2 må forbli i posisjon 2.
• La JA-60N-detektoren være avdekket og uten batterier installert.

Bruk av eksterne sensorer med JA-60N
JA-60N-detektoren kan brukes til å koble til eksterne detektorer som har kontakter på utgangene sine. For eksempel kan den brukes til å beskytte flere dører eller vinduer. Den innebygde magnetiske sensoren i JA-60N kan også deaktiveres (DIP-bryter nummer 2 til posisjon ON), og da fungerer JA-60N bare som et grensesnitt for eksterne sensorer. To inngangssløyfer (TMP & INP-terminaler) aktiveres når de kobles fra GND-terminalen.
INP – når denne inngangen utløses (kobles fra GND), vil JA-60N sende den samme informasjonen som om den innebygde magnetiske sensoren utløses. Reaksjonen fra systemet kan velges med DIP-bryter nummer 1 (ON= umiddelbar eller 1= forsinket).
TMP – når denne inngangen utløses (kobles fra GND), vil enheten sende den samme informasjonen som om den innebygde sabotasjesensoren utløses.
Balanserte sløyfer – inngangene INP & TMP kan også brukes som balanserte sløyfeinnganger for høyere sikkerhet. Hvis du installerer en End Of Line-motstand på 10k i enden av sløyfen (INP eller TMP), vil JA-60N automatisk gjenkjenne denne situasjonen, og fra dette øyeblikket vil den reagere på en endring i resistiviteten (endringer ±30 % eller mer vil utløse inngangen).

Registrering av detektoren i systemet

Studer installasjonsmanualen til mottakerenheten (kontrollpanelet) for å lære hvordan du går inn i registreringsmodus for å registrere detektoren. Installer to AAA-batterier i detektoren (polariteten er merket i detektoren) og la den være avdekket. Detektoren vil generere et registreringssignal etter at batteriene er installert.

Testing av detektor

Fest detektorens deksel, og fra dette øyeblikket vil detektoren være i testmodus i 5 minutter, og detektorens LED vil indikere hver utløsning. Fem minutter etter at dekselet ble lukket, vil detektoren automatisk gå inn i normal modus, og LED-indikatoren vil slås av (batterisparingsfunksjon). Åpne og lukk detektorens deksel for å tilbakestille testmodusen i ytterligere 5 minutter om nødvendig.
Merk: Hvis du endrer DIP-bryterens innstilling, godtar systemet den nye innstillingen etter at detektordekselet er lukket.

Normal driftsmodus for detektoren

Detektoren, i normal driftsmodus, sparer batterienergi. Den vil ikke indikere utløsning med sin LED, men hver utløsning overføres bare til systemet. Detektoren utfører selvtesting regelmessig og rapporterer sin tilstand til systemet for fullt tilsyn.
Pulsmodus – i normal modus, når umiddelbar reaksjon er satt, informerer detektoren systemet om dørstatus regelmessig (åpen eller lukket). Hvis sabotasjebryteren holdes inne under batteriinstallasjonen, vil detektoren være i pulsmodus, der bare døråpning overføres. Denne modusen forlenger batterilevetiden, men den deaktiverer muligheten for åpen dørindikasjon under aktivering. Når den forsinkede reaksjonen er satt, fungerer detektoren bare i pulsmodus.

Batteritesting og -utskifting
Detektoren sjekker batterienes tilstand automatisk. Hvis det er nødvendig å bytte ut batteriene, vil detektoren informere systemet om behovet for nye batterier. I denne modusen fungerer detektoren som normalt, men hver utløsning indikeres med et blink fra LED-en. På denne måten er det mulig å gjenkjenne at utskifting av batteriene er nødvendig. Hvis et lavt batterinivå indikeres, bør det byttes ut så snart som mulig (i løpet av en uke).
Før batteriene byttes ut, må mottakeren (kontrollpanelet) settes i modusen som tillater åpning av detektoren (User (bruker) eller Programming (programmerings) modus).
Bruk bare AAA alkaliske kvalitetsbatterier for utskifting. Etter installasjon av de nye batteriene vil detektoren være i testmodus, og hver utløsning vil indikeres av detektorens LED. Fem minutter etter at dekselet er lukket, vil detektoren automatisk gå inn i normal modus, og LED-indikatoren vil slås av (batterisparingsfunksjon).
