Jablotron JA-60N - Anleitung für drahtlosen Universalmelder

Einleitung

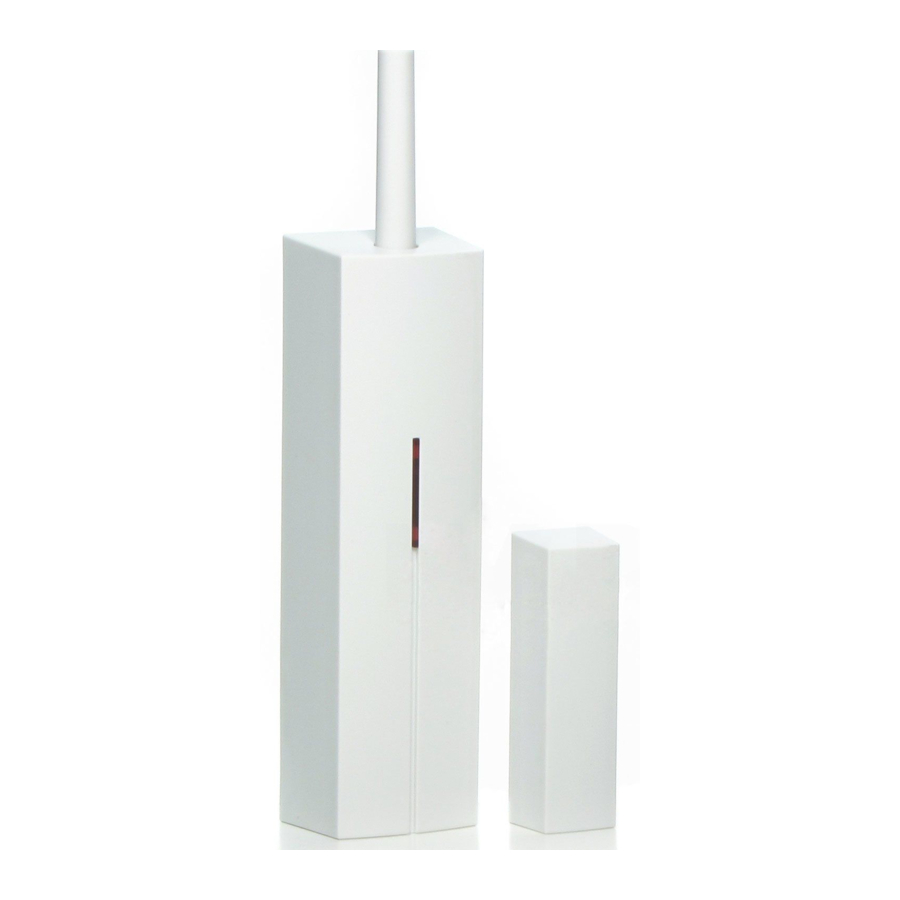

Der magnetische Türmelder JA-60N ist mit einem Magneten ausgestattet. Eine Bewegung des Magneten löst den internen Sensor im Melder aus. Er kann einen sofortigen oder verzögerten Einbruchalarm auslösen und verfügt außerdem über eingebaute Sabotagesensoren. Es sind Eingänge für externe Sensoren verfügbar.
Der JA-60N verwendet ein ausgeklügeltes Funkkommunikationsprotokoll mit hoher Datensicherheit. Der Melder führt regelmäßige Selbsttests durch und meldet seinen Zustand regelmäßig an das System zur vollständigen Überwachung. Ein automatischer Testmodus erleichtert das Testen.

Technische Daten

Lieferumfang: Melder, Magnet, 4 Schrauben, 2 x AAA Batterien

Installation

Um das Öffnen oder Schließen einer Tür oder eines Fensters zu erkennen, ist der Melder mit einem Magneten ausgestattet. Die Bewegung des Magneten löst den internen Sensor im Melder aus.

• Öffnen Sie die Abdeckung des Melders, indem Sie den Bolzen am unteren Teil des Melders eindrücken.
• Elektronik und Batterien befinden sich in der Abdeckung.
• Befestigen Sie den unteren Teil mit Schrauben an der Wand oder am Rahmen der Tür oder des Fensters.
• Stellen Sie sicher, dass die Antenne vertikal ist (nach oben oder unten zeigend).
• Befestigen Sie den Magneten mit Schrauben am beweglichen Teil der Tür oder des Fensters und bringen Sie dessen Abdeckung an. Der Spalt zwischen Melder und Magnet sollte bei geschlossener Tür nicht breiter als 5 mm sein.
• Es spielt keine Rolle, ob der Magnet auf der rechten oder linken Seite des Melders installiert wird.


•
  weder der Melder noch der Magnet sollten direkt auf einer Metalloberfläche befestigt werden. Sollte keine andere Wahl bestehen, sollte eine Isolierunterlage (Kunststoff, Holz etc.) von 5 mm oder mehr Dicke unter dem Melder und dem Magneten verwendet werden.
• Verwenden Sie DIP-Schalter Nr. 1, um auszuwählen, ob die Reaktion des Systems auf das Türöffnen sofort (Position ON) oder verzögert (Position 1) erfolgen soll.
• Falls Sie die Eingangsklemmen (TMP & INP) nicht verwenden, müssen diese mit kurzen Verbindungsschleifen an die GND-Klemme angeschlossen werden, und DIP-Schalter Nr. 2 muss in Position 2 bleiben.
• Lassen Sie den JA-60N Melder unbedeckt und ohne installierte Batterien.

Verwendung externer Sensoren mit JA-60N
Der JA-60N Melder kann zum Anschluss externer Melder verwendet werden, die Kontakte an ihren Ausgängen haben. Zum Beispiel kann er zum Schutz mehrerer Türen oder Fenster verwendet werden. Der eingebaute Magnetsensor des JA-60N kann auch deaktiviert werden (DIP-Schalter Nummer 2 auf Position ON), und dann funktioniert der JA-60N nur noch als Schnittstelle für externe Sensoren. Zwei Eingangsschleifen (TMP & INP Klemmen) werden aktiviert, wenn sie von der GND-Klemme getrennt werden.
INP – wenn dieser Eingang ausgelöst wird (von GND getrennt), sendet der JA-60N die gleiche Information, als ob der eingebaute Magnetsensor ausgelöst würde. Die Reaktion des Systems kann mit DIP-Schalter Nummer 1 gewählt werden (ON= sofort oder 1= verzögert).
TMP – wenn dieser Eingang ausgelöst wird (von GND getrennt), sendet das Gerät die gleiche Information, als ob der eingebaute Sabotagesensor ausgelöst würde.
Balancierte Schleifen – die Eingänge INP & TMP können auch als balancierte Schleifeneingänge für erhöhte Sicherheit verwendet werden. Wenn Sie einen End-of-Line-Widerstand 10k am Ende der Schleife (INP oder TMP) installieren, erkennt der JA-60N diese Situation automatisch und reagiert ab diesem Moment auf eine Änderung des Widerstands (Änderungen von ±30% oder mehr lösen den Eingang aus).

Anmeldung des Melders am System

Lesen Sie die Installationsanleitung der Empfangseinheit (Zentrale), um zu erfahren, wie Sie den Anmeldemodus eingeben, um den Melder anzumelden. Legen Sie zwei AAA-Batterien in den Melder ein (die Polarität ist im Melder gekennzeichnet) und lassen Sie ihn unbedeckt. Der Melder generiert ein Anmeldesignal, nachdem die Batterien eingelegt wurden.

Meldertest

Bringen Sie die Abdeckung des Melders an, und ab diesem Moment befindet sich der Melder für 5 Minuten im Testmodus, wobei die LED des Melders jede Auslösung anzeigt. Fünf Minuten nach dem Schließen der Abdeckung wechselt der Melder automatisch in den Normalmodus, und seine LED-Anzeige wird ausgeschaltet (Batteriesparfunktion). Öffnen und schließen Sie die Abdeckung des Melders, um den Testmodus bei Bedarf für weitere 5 Minuten zurückzusetzen.
Hinweis: Wenn Sie die Einstellung des DIP-Schalters ändern, übernimmt das System die neue Einstellung, nachdem die Melderabdeckung geschlossen wurde.

Normaler Betriebsmodus des Melders

Der Melder spart im normalen Betriebsmodus Energie. Er zeigt eine Auslösung nicht mit seiner LED an, sondern jede Auslösung wird nur an das System übertragen. Der Melder führt regelmäßig Selbsttests durch und meldet seinen Zustand an das System zur vollständigen Überwachung.
Pulsmodus – im Normalmodus, wenn die sofortige Reaktion eingestellt ist, informiert der Melder das System regelmäßig über den Türstatus (offen oder geschlossen). Wenn der Sabotageschalter während der Batterieinstallation gedrückt gehalten wird, befindet sich der Melder im Pulsmodus, wobei nur das Öffnen der Tür übertragen wird. Dieser Modus verlängert die Batterielebensdauer, deaktiviert jedoch die Option der offene-Tür-Anzeige beim Scharfschalten. Wann immer die verzögerte Reaktion eingestellt ist, arbeitet der Melder ausschließlich im Pulsmodus.

Batterietest und -wechsel
Der Melder prüft den Zustand seiner Batterien automatisch. Wenn es notwendig ist, die Batterien zu ersetzen, informiert der Melder das System über den Bedarf an neuen Batterien. In diesem Modus arbeitet der Melder normal, aber jede Auslösung wird durch ein Blinken seiner LED angezeigt. So ist es möglich zu erkennen, dass der Batteriewechsel erforderlich ist. Wenn eine niedrige Batteriespannung angezeigt wird, sollten die Batterien so schnell wie möglich (innerhalb einer Woche) ersetzt werden.
Bevor die Batterien ersetzt werden, muss der Empfänger (Zentrale) in den Modus versetzt werden, der das Öffnen des Melders erlaubt (Benutzer- oder Programmiermodus).
Verwenden Sie zum Austausch nur hochwertige Alkaline AAA-Batterien. Nach dem Einlegen der neuen Batterien befindet sich der Melder im Testmodus, und jede Auslösung wird durch die LED des Melders angezeigt. Fünf Minuten nach dem Schließen der Abdeckung wechselt der Melder automatisch in den Normalmodus, und seine LED-Anzeige wird ausgeschaltet (Batteriesparfunktion).
