Jablotron JA-60N - Manuel du Détecteur Universel Sans Fil

Introduction

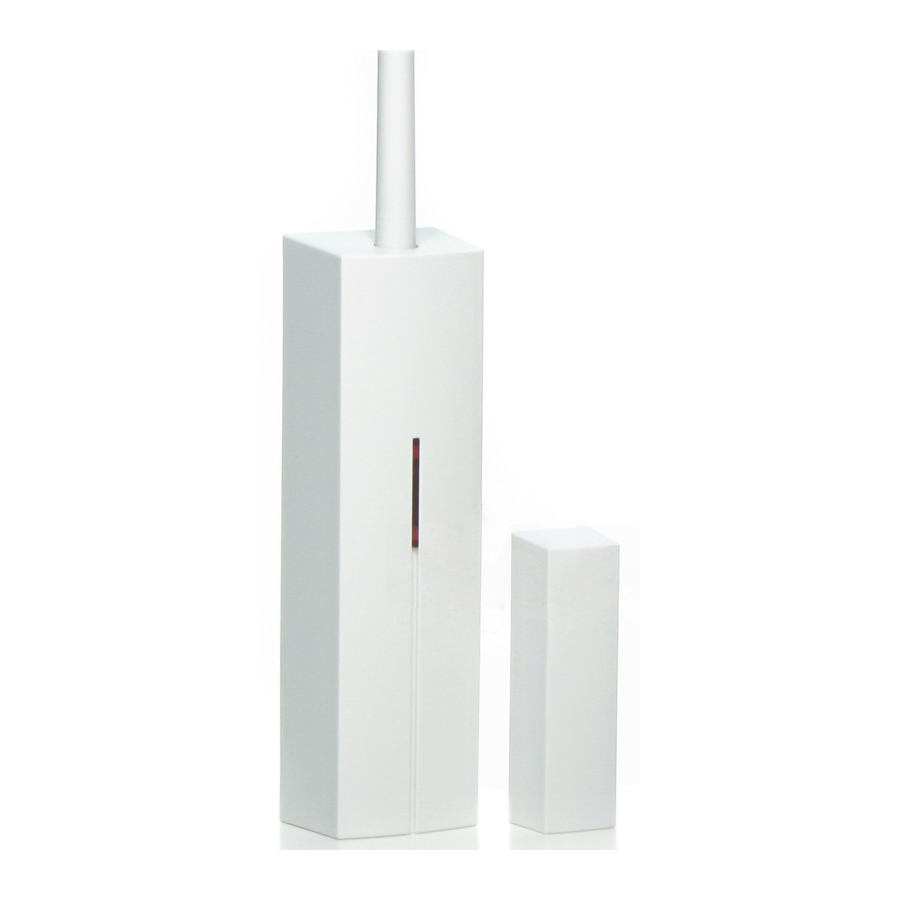

Le détecteur magnétique de porte JA-60N est équipé d'un aimant. Un mouvement de l'aimant déclenche le capteur interne du détecteur. Il peut déclencher une alarme d'intrusion Instantanée ou Retardée et dispose également de capteurs anti-sabotage intégrés. Des entrées pour capteurs externes sont disponibles.
Le JA-60N utilise un protocole de communication radio sophistiqué avec un niveau élevé de sécurité des données. Le détecteur effectue des auto-tests réguliers et signale ses conditions au système pour une supervision complète. Un mode de test automatique facilite les tests.

Spécifications

Contenu du kit : détecteur, aimant, 4 vis, 2 piles AAA

Installation

Pour détecter l'ouverture ou la fermeture d'une porte ou d'une fenêtre, le détecteur est équipé d'un aimant. Le mouvement de l'aimant déclenche le capteur interne du détecteur.

• Ouvrez le couvercle du détecteur en appuyant sur le loquet situé dans la partie inférieure du détecteur.
• L'électronique et les piles sont logées dans le couvercle.
• Fixez la partie inférieure au mur ou au cadre de la porte ou de la fenêtre à l'aide de vis.
• Assurez-vous que l'antenne est verticale (pointant vers le haut ou vers le bas).
• Fixez l'aimant avec des vis à la partie mobile de la porte ou de la fenêtre, et mettez son couvercle. L'écart entre le détecteur et l'aimant ne doit pas être supérieur à 5 mm lorsque la porte est fermée.
• Peu importe si l'aimant est installé à droite ou à gauche du détecteur


•
  ni le détecteur ni l'aimant ne doivent être fixés directement sur une surface métallique. S'il n'y a pas d'autre choix, un coussinet isolant (plastique, bois, etc.) d'une épaisseur de 5 mm ou plus doit être utilisé sous le détecteur et l'aimant.
• Utilisez le commutateur DIP n° 1 pour sélectionner si la réaction du système à l'ouverture de la porte doit être instantanée (position ON) ou retardée (position 1).
• Si vous n'utilisez pas les bornes d'entrée (TMP & INP), elles doivent être connectées à la borne GND avec de courtes boucles de connexion et le commutateur DIP n° 2 doit rester en position 2.
• Laissez le détecteur JA-60N découvert et sans piles installées.

Utilisation de capteurs externes avec le JA-60N
Le détecteur JA-60N peut être utilisé pour connecter des détecteurs externes, qui ont des contacts sur leurs sorties. Par exemple, il peut être utilisé pour protéger plusieurs portes ou fenêtres. Le capteur magnétique intégré du JA-60N peut également être désactivé (commutateur DIP numéro 2 en position ON) et le JA-60N fonctionne alors uniquement comme une interface pour capteurs externes. Deux boucles d'entrée (bornes TMP & INP) sont activées lorsqu'elles sont déconnectées de la borne GND.
INP – lorsque cette entrée est déclenchée (déconnectée de GND), le JA-60N enverra la même information que si le capteur magnétique intégré était déclenché. La réaction du système peut être sélectionnée avec le commutateur DIP numéro 1 (ON= instantané ou 1= retardé).
TMP – lorsque cette entrée est déclenchée (déconnectée de GND), l'unité enverra la même information que si le capteur anti-sabotage intégré était déclenché.
Boucles équilibrées – les entrées INP & TMP peuvent également être utilisées comme entrées à boucle équilibrée pour une sécurité accrue. Si vous installez une résistance de fin de ligne (End Of Line resistor) de 10k à l'extrémité de la boucle (INP ou TMP), le JA-60N reconnaît automatiquement cette situation et à partir de ce moment, il réagira à un changement de résistivité (des changements de ±30% ou plus déclencheront l'entrée).

Enregistrement du détecteur au système

Consultez le manuel d'installation de l'unité réceptrice (centrale) pour apprendre comment entrer en mode d'enregistrement afin d'enregistrer le détecteur. Installez deux piles AAA dans le détecteur (la polarité est indiquée dans le détecteur) et laissez-le découvert. Le détecteur générera un signal d'enregistrement après l'installation des piles.

Test du détecteur

Fixez le couvercle du détecteur et à partir de ce moment, le détecteur sera en mode test pendant 5 minutes et sa LED indiquera chaque déclenchement. Cinq minutes après la fermeture du couvercle, le détecteur entrera automatiquement en mode normal et son indicateur LED s'éteindra (fonction d'économie d'énergie des piles). Ouvrez et fermez le couvercle du détecteur pour réinitialiser le mode test pour 5 minutes supplémentaires si nécessaire.
Note : si vous modifiez le réglage du commutateur DIP, le système accepte le nouveau réglage après la fermeture du couvercle du détecteur.

Mode de fonctionnement normal du détecteur

Le détecteur, en mode de fonctionnement normal, économise l'énergie des piles. Il n'indiquera pas les déclenchements avec sa LED, mais chaque déclenchement est uniquement transmis au système. Le détecteur effectue régulièrement des auto-tests et signale son état au système pour une supervision complète.
Mode impulsionnel – en mode normal, lorsque la réaction instantanée est réglée, le détecteur informe régulièrement le système de l'état de la porte (ouverte ou fermée). Si le contact anti-sabotage est maintenu enfoncé pendant l'installation des piles, le détecteur sera en mode impulsionnel, où seule l'ouverture de la porte est transmise. Ce mode prolonge la durée de vie des piles, mais désactive l'option d'indication de porte ouverte lors de l'armement. Chaque fois que la réaction retardée est réglée, le détecteur fonctionne uniquement en mode impulsionnel.

Test et remplacement des piles
Le détecteur vérifie automatiquement l'état de ses piles. S'il est nécessaire de remplacer ses piles, le détecteur informera le système du besoin de nouvelles piles. Dans ce mode, le détecteur fonctionne normalement, mais chaque déclenchement est indiqué par un clignotement de sa LED. De cette manière, il est possible de reconnaître que le remplacement des piles est nécessaire. Si une pile faible est indiquée, elle doit être remplacée dès que possible (dans la semaine).
Avant de remplacer les piles, le récepteur (centrale) doit être mis dans le mode qui permet l'ouverture du détecteur (mode Utilisateur ou Programmation).
Utilisez uniquement des piles alcalines AAA de haute qualité pour le remplacement. Après l'installation des nouvelles piles, le détecteur sera en mode test et chaque déclenchement sera indiqué par la LED du détecteur. Cinq minutes après la fermeture du couvercle, le détecteur entrera automatiquement en mode normal et son indicateur LED s'éteindra (fonction d'économie d'énergie des piles).

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Jablotron JA-60N - Manuel du Détecteur Universel Sans Fil

Les langues disponibles
