Jablotron JA-60N - Руководство пользователя беспроводного универсального детектора

Введение

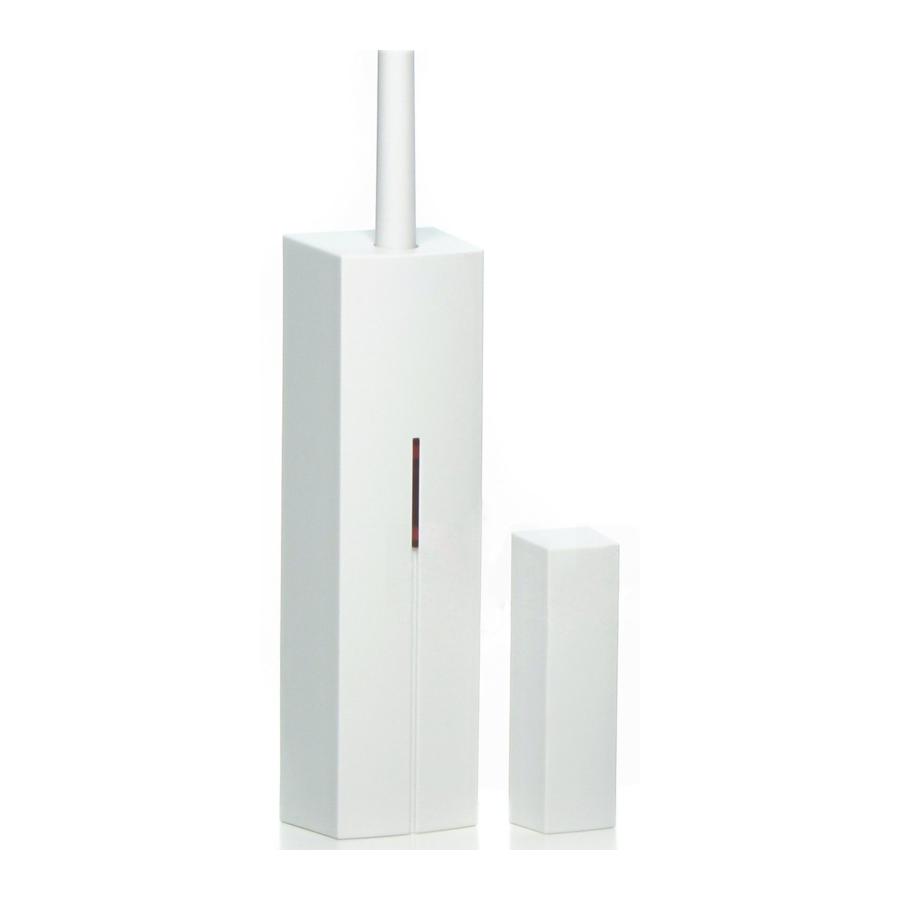

Магнитный дверной детектор JA-60N оснащен магнитом. Движение магнита приводит к срабатыванию внутреннего датчика в детекторе. Он может вызывать немедленную или отложенную тревогу вторжения, а также имеет встроенные тамперные датчики. Имеются входы для внешних датчиков.
JA-60N использует сложный протокол радиосвязи с высоким уровнем безопасности данных. Детектор регулярно проводит автоматическое тестирование и регулярно сообщает о своем состоянии системе для полного контроля. Автоматический режим тестирования упрощает проверку.

Характеристики

Комплектация: детектор, магнит, 4 винта, 2 x AAA батареи

Установка

Для обнаружения открытия или закрытия двери или окна детектор оснащен магнитом. Движение магнита приводит к срабатыванию внутреннего датчика в детекторе.

• Откройте крышку детектора, нажав на болт в нижней части детектора.
• Электроника и батареи расположены в крышке.
• Прикрепите нижнюю часть к стене или раме двери или окна с помощью винтов.
• Убедитесь, что антенна расположена вертикально (направлена вверх или вниз).
• Прикрепите магнит винтами к подвижной части двери или окна и наденьте на него крышку. Зазор между детектором и магнитом не должен превышать 5 мм, когда дверь закрыта.
• Не имеет значения, установлен ли магнит справа или слева от детектора.


•
  ни детектор, ни магнит не должны быть закреплены непосредственно на металлической поверхности. Если другого выхода нет, под детектором и магнитом следует использовать изолирующую прокладку (пластик, дерево и т. д.) толщиной 5 мм или более.
• Используйте DIP-переключатель № 1, чтобы выбрать, должна ли реакция системы на открытие двери быть мгновенной (положение ON (включено)) или отложенной (положение 1).
• Если вы не используете входные клеммы (TMP & INP), они должны быть подключены к клемме GND короткими соединительными петлями, а DIP-переключатель № 2 должен оставаться в положении 2.
• Оставьте детектор JA-60N открытым и без установленных батарей.

Использование внешних датчиков с JA-60N
Детектор JA-60N можно использовать для подключения внешних детекторов, которые имеют контакты на своих выходах. Например, его можно использовать для защиты нескольких дверей или окон. Встроенный магнитный датчик JA-60N также можно отключить (DIP-переключатель № 2 в положение ON (включено)), и тогда JA-60N будет работать только как интерфейс для внешних датчиков. Два входных контура (клеммы TMP & INP) активируются при отключении от клеммы GND.
INP – когда этот вход срабатывает (отключен от GND), JA-60N отправит ту же информацию, как если бы сработал встроенный магнитный датчик. Реакцию системы можно выбрать с помощью DIP-переключателя № 1 (ON (включено) = мгновенная или 1 = отложенная).
TMP – когда этот вход срабатывает (отключен от GND), устройство отправит ту же информацию, как если бы сработал встроенный тамперный датчик.
Сбалансированные контуры – входы INP & TMP также можно использовать в качестве входов сбалансированного контура для повышения безопасности. Если вы установите оконечный резистор 10k в конце контура (INP или TMP), JA-60N автоматически распознает эту ситуацию и с этого момента будет реагировать на изменение сопротивления (изменения ±30% или более приведут к срабатыванию входа).

Регистрация детектора в системе

Изучите руководство по установке приемного устройства (панели управления), чтобы узнать, как войти в режим регистрации для регистрации детектора. Установите две батарейки AAA в детектор (полярность указана в детекторе) и оставьте его открытым. Детектор сгенерирует сигнал регистрации после установки батарей.

Тестирование детектора

Прикрепите крышку детектора, и с этого момента детектор будет находиться в режиме тестирования в течение 5 минут, а светодиод детектора будет указывать на каждое срабатывание. Через пять минут после закрытия крышки детектор автоматически перейдет в нормальный режим, и его светодиодный индикатор выключится (функция экономии энергии батареи). Откройте и закройте крышку детектора, чтобы перезагрузить режим тестирования на дополнительные 5 минут, если это необходимо.
Примечание: если вы измените настройку DIP-переключателя, система примет новую настройку после закрытия крышки детектора.

Нормальный режим работы детектора

Детектор в нормальном режиме работы экономит энергию батареи. Он не будет указывать на срабатывание своим светодиодом, но каждое срабатывание передается только в систему. Детектор регулярно выполняет самотестирование и сообщает о своем состоянии системе для полного контроля.
Импульсный режим – в нормальном режиме, когда установлена мгновенная реакция, детектор регулярно информирует систему о состоянии двери (открыта или закрыта). Если тамперный переключатель удерживается нажатым во время установки батареи, детектор будет находиться в импульсном режиме, когда передается только открытие двери. Этот режим продлевает срок службы батареи, но отключает возможность индикации открытой двери во время постановки на охрану. Всякий раз, когда установлена отложенная реакция, детектор работает только в импульсном режиме.

Проверка и замена батареи
Детектор автоматически проверяет состояние своих батарей. Если необходимо заменить батареи, детектор сообщит системе о необходимости новых батарей. В этом режиме детектор работает как обычно, но каждое срабатывание обозначается вспышкой светодиода. Таким образом, можно распознать, что требуется замена батарей. Если указан низкий уровень заряда батареи, ее следует заменить как можно скорее (в течение недели).
Перед заменой батарей приемник (панель управления) необходимо перевести в режим, который позволяет открывать детектор (режим User (пользовательский) или Programming (программирования)).
Используйте только высококачественные щелочные батареи AAA для замены. После установки новых батарей детектор будет находиться в режиме тестирования, и каждое срабатывание будет обозначаться светодиодом детектора. Через пять минут после закрытия крышки детектор автоматически перейдет в нормальный режим, и его светодиодный индикатор выключится (функция экономии энергии батареи).
