Jablotron JA-60N - Kablosuz Evrensel Dedektör Kullanım Kılavuzu

Giriş

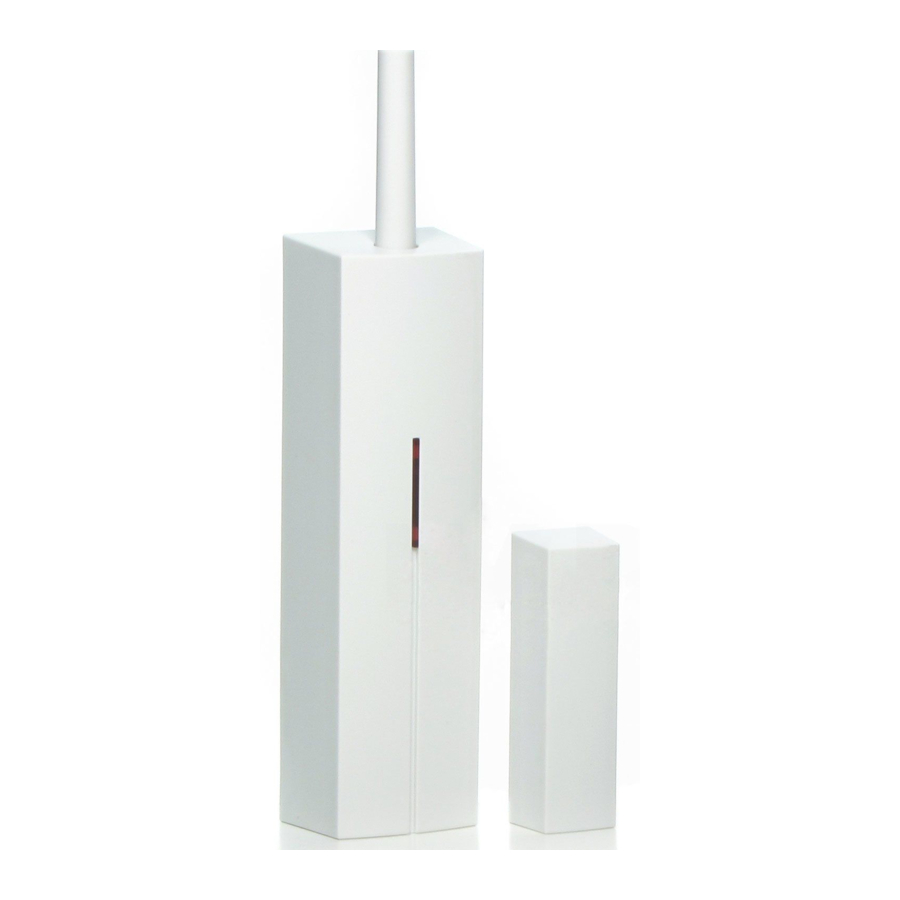

JA-60N manyetik kapı dedektörü bir mıknatıs ile donatılmıştır. Mıknatısın hareketi, dedektördeki dahili sensörü tetikler. Anında veya Gecikmeli bir izinsiz giriş alarmını tetikleyebilir ve ayrıca dahili sabotaj sensörlerine sahiptir. Harici sensörler için girişler mevcuttur.
JA-60N, yüksek düzeyde veri güvenliğine sahip gelişmiş bir radyo iletişim protokolü kullanır. Dedektör, tam denetim için koşullarını düzenli olarak otomatik olarak test eder ve sisteme bildirir. Otomatik bir test modu, test etmeyi kolaylaştırır.

Özellikler

Setin içeriği: dedektör, mıknatıs, 4 vida, 2 x AAA pil

Kurulum

Bir kapı veya pencerenin açılmasını veya kapanmasını algılamak için dedektör bir mıknatıs ile donatılmıştır. Mıknatısın hareketi, dedektördeki dahili sensörü tetikler.

• Dedektörün alt kısmındaki cıvatayı bastırarak dedektörün kapağını açın.
• Elektronik ve piller kapakta bulunur.
• Alt kısmı vidalar kullanarak duvara veya kapı veya pencere çerçevesine takın.
• Antenin dikey olduğundan (yukarı veya aşağıyı gösterdiğinden) emin olun.
• Mıknatısı vidalarla kapı veya pencerenin hareketli kısmına takın ve kapağını takın. Kapı kapalıyken dedektör ve mıknatıs arasındaki boşluk 5 mm'den geniş olmamalıdır.
• Mıknatısın dedektörün sağ veya sol tarafına takılmasının bir önemi yoktur


•
  ne dedektör ne de mıknatıs doğrudan metal bir yüzeye sabitlenmemelidir. Başka seçenek yoksa, dedektör ve mıknatısın altına 5 mm veya daha kalın yalıtım pedi (plastik, ahşap vb.) kullanılmalıdır.
• Kapı açılışına sistemin tepkisinin anında (ON (açık) konumu) mı yoksa gecikmeli (1 konumu) mi olacağını seçmek için 1 numaralı DIP anahtarını kullanın.
• Giriş terminallerini (TMP & INP) kullanmıyorsanız, kısa bağlantı döngüleri ile GND terminaline bağlanmalı ve 2 numaralı DIP anahtarı 2 konumunda kalmalıdır.
• JA-60N dedektörünü açıkta ve piller takılı olmadan bırakın.

JA-60N ile harici sensörlerin kullanımı
JA-60N dedektörü, çıkışlarında kontakları olan harici dedektörleri bağlamak için kullanılabilir. Örneğin, birden fazla kapı veya pencereyi korumak için kullanılabilir. JA-60N'nin dahili manyetik sensörü de devre dışı bırakılabilir (2 numaralı DIP anahtarı ON (açık) konumuna getirilir) ve daha sonra JA-60N yalnızca harici sensörler için bir arayüz olarak çalışır. GND terminalinden ayrıldığında iki giriş döngüsü (TMP & INP terminalleri) etkinleştirilir.
INP - bu giriş tetiklendiğinde (GND'den ayrıldığında), JA-60N, dahili manyetik sensör tetiklenmiş gibi aynı bilgiyi gönderir. Sistemin tepkisi 1 numaralı DIP anahtarı ile seçilebilir (ON (açık)= anında veya 1= gecikmeli).
TMP - bu giriş tetiklendiğinde (GND'den ayrıldığında), ünite dahili sabotaj sensörü tetiklenmiş gibi aynı bilgiyi gönderir.
Dengeli döngüler - INP & TMP girişleri, daha yüksek güvenlik için dengeli döngü girişleri olarak da kullanılabilir. Döngünün (INP veya TMP) ucuna 10k'lık bir Hat Sonu direnci takarsanız, JA-60N bu durumu otomatik olarak tanır ve bu andan itibaren direnç değişikliğine tepki verir (değişiklikler ±%30 veya daha fazla girişi tetikleyecektir).

Dedektörün sisteme kaydı

Dedektörü kaydetmek için kayıt moduna nasıl girileceğini öğrenmek için alıcı ünitenin (kontrol paneli) kurulum kılavuzunu inceleyin. Dedektöre iki adet AAA pil takın (polarite dedektörde işaretlenmiştir) ve açıkta bırakın. Piller takıldıktan sonra dedektör bir kayıt sinyali üretecektir.

Dedektör testi

Dedektörün kapağını takın ve bu andan itibaren dedektör 5 dakika boyunca bir test modunda olacak ve dedektörün LED'i her tetiklemeyi gösterecektir. Kapak kapatıldıktan beş dakika sonra, dedektör otomatik olarak normal moda girecek ve LED göstergesi kapatılacaktır (pil enerjisi tasarrufu fonksiyonu). Gerekirse ek 5 dakika için test modunu sıfırlamak için dedektörün kapağını açıp kapatın.
Not: DIP anahtarının ayarını değiştirirseniz, sistem dedektör kapağı kapatıldıktan sonra yeni ayarı kabul eder.

Dedektörün normal çalışma modu

Normal çalışma modundaki dedektör, pil enerjisinden tasarruf sağlar. LED'i ile tetiklemeyi göstermez, ancak her tetikleme yalnızca sisteme iletilir. Dedektör düzenli olarak kendi kendine test yapar ve tam denetim için durumunu sisteme bildirir.
Darbe modu - normal modda, anında tepki ayarlandığında, dedektör kapı durumunu (açık veya kapalı) düzenli olarak sisteme bildirir. Pil takma sırasında sabotaj anahtarı basılı tutulursa, dedektör yalnızca kapı açılışının iletildiği darbe modunda olacaktır. Bu mod pil ömrünü uzatır, ancak kurma sırasında açık kapı göstergesi seçeneğini devre dışı bırakır. Gecikmeli tepki ayarlandığında, dedektör yalnızca darbe modunda çalışır.

Pil testi ve değiştirme
Dedektör, pil koşullarını otomatik olarak kontrol eder. Pillerin değiştirilmesi gerekirse, dedektör sisteme yeni pil ihtiyacını bildirecektir. Bu modda dedektör normal şekilde çalışır, ancak her tetikleme LED'inin yanıp sönmesiyle belirtilir. Bu şekilde, pillerin değiştirilmesinin istendiği anlaşılabilir. Düşük pil belirtilirse, mümkün olan en kısa sürede (bir hafta içinde) değiştirilmelidir.
Piller değiştirilmeden önce, alıcı (kontrol paneli), dedektörün açılmasına izin veren moda (User (Kullanıcı) veya Programming (Programlama) modu) alınmalıdır.
Değiştirme için yalnızca yüksek kaliteli alkalin AAA piller kullanın. Yeni pillerin takılmasından sonra dedektör test modunda olacak ve her tetikleme dedektörün LED'i ile belirtilecektir. Kapak kapatıldıktan beş dakika sonra, dedektör otomatik olarak normal moda girecek ve LED göstergesi kapatılacaktır (pil enerjisi tasarrufu fonksiyonu).
